Toyota Cresta
1984-08 → 1988-08 · chassis GX71,LX70,MX71,SX70 · catalogue 313150 · Japan
Discontinued model
Data version 1989-02

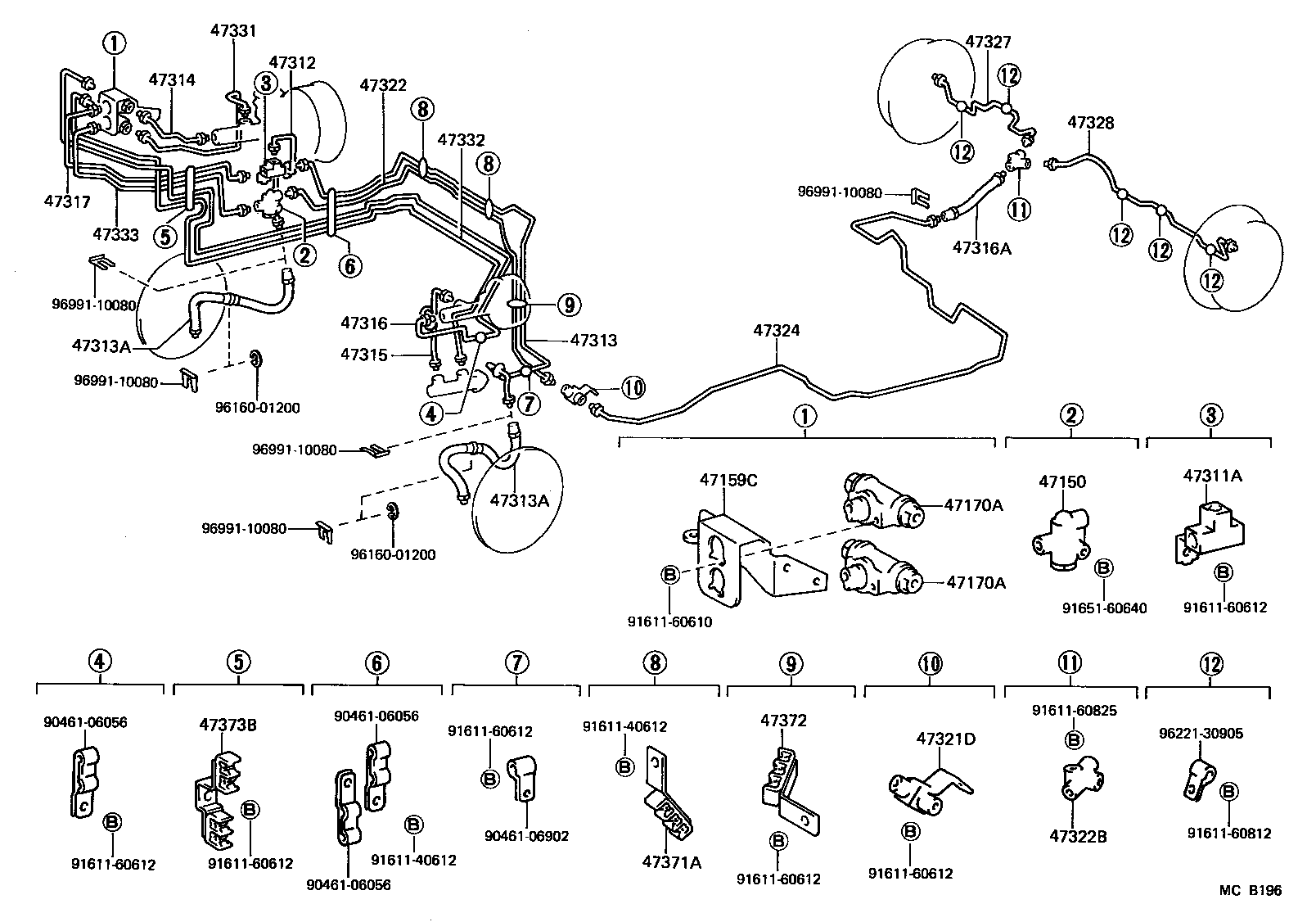

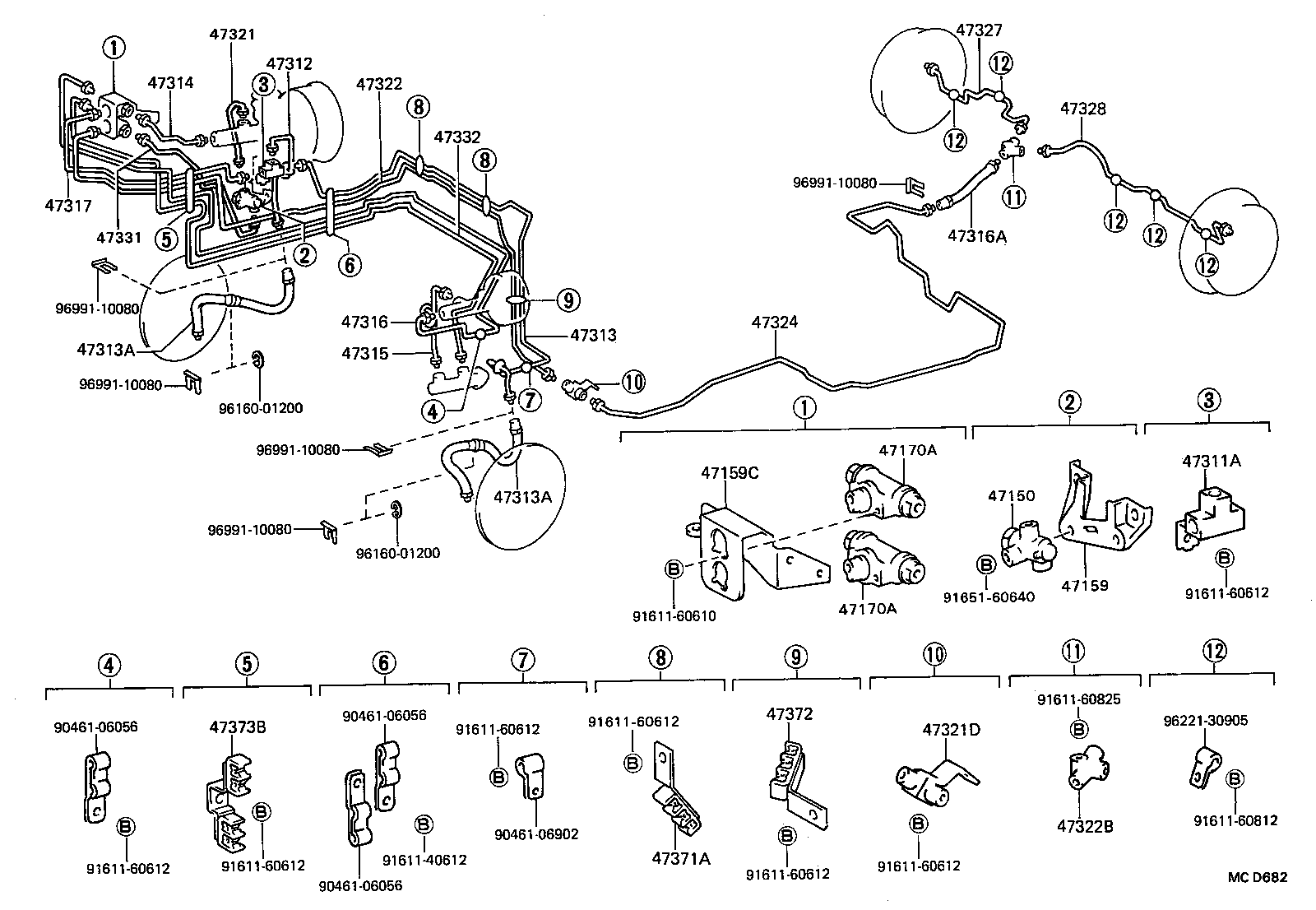

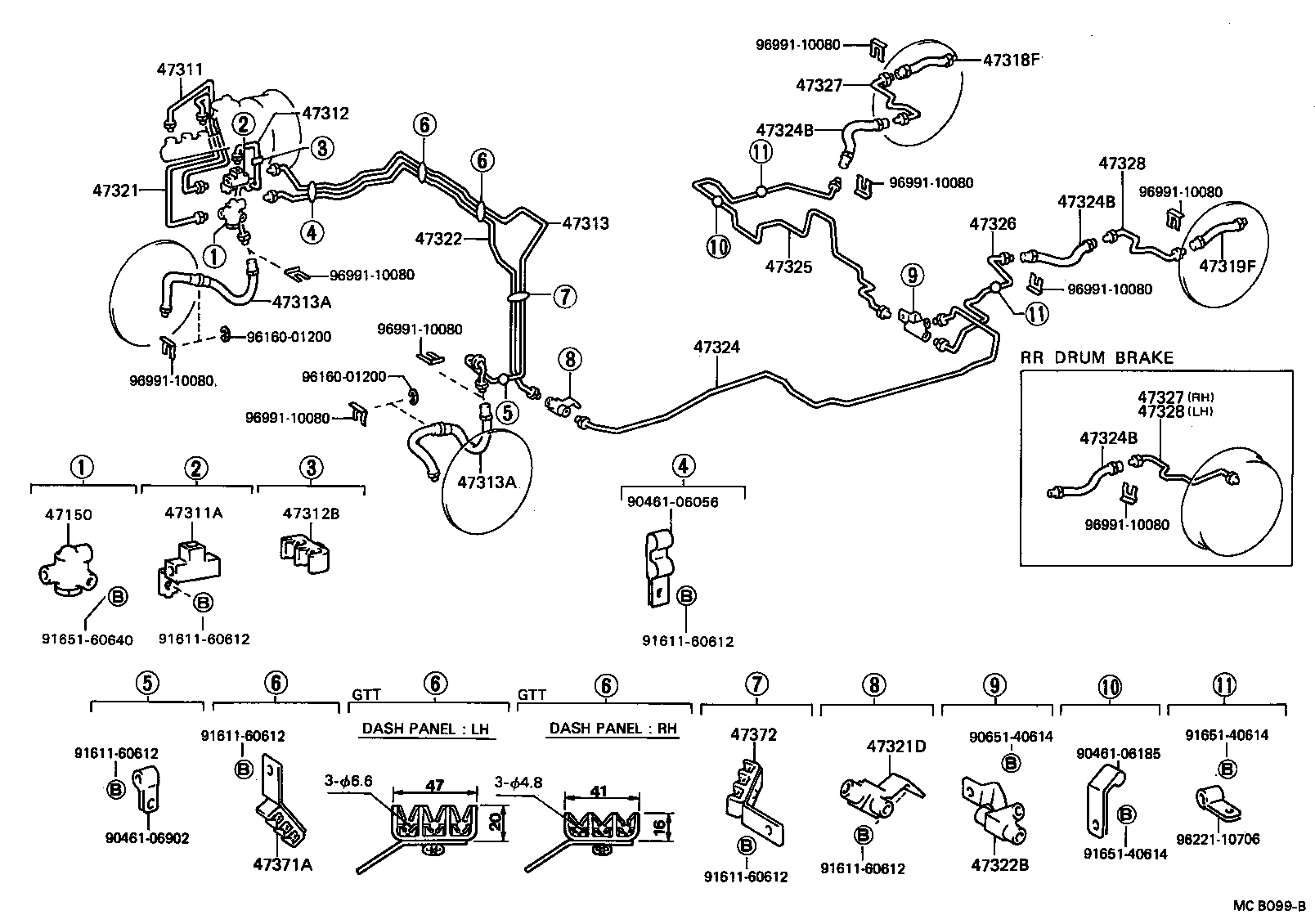

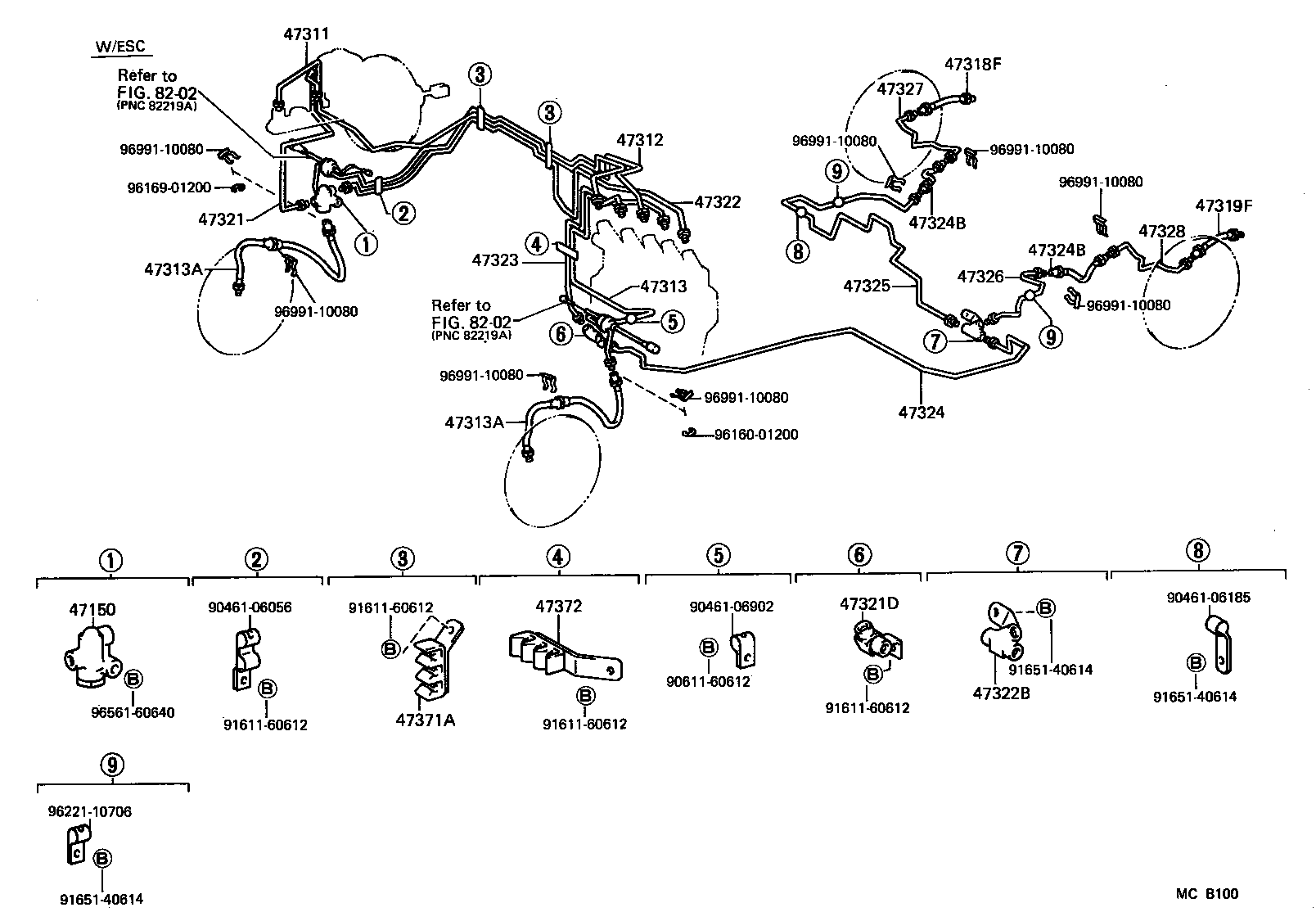

Brake Tube & Clamp
67 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

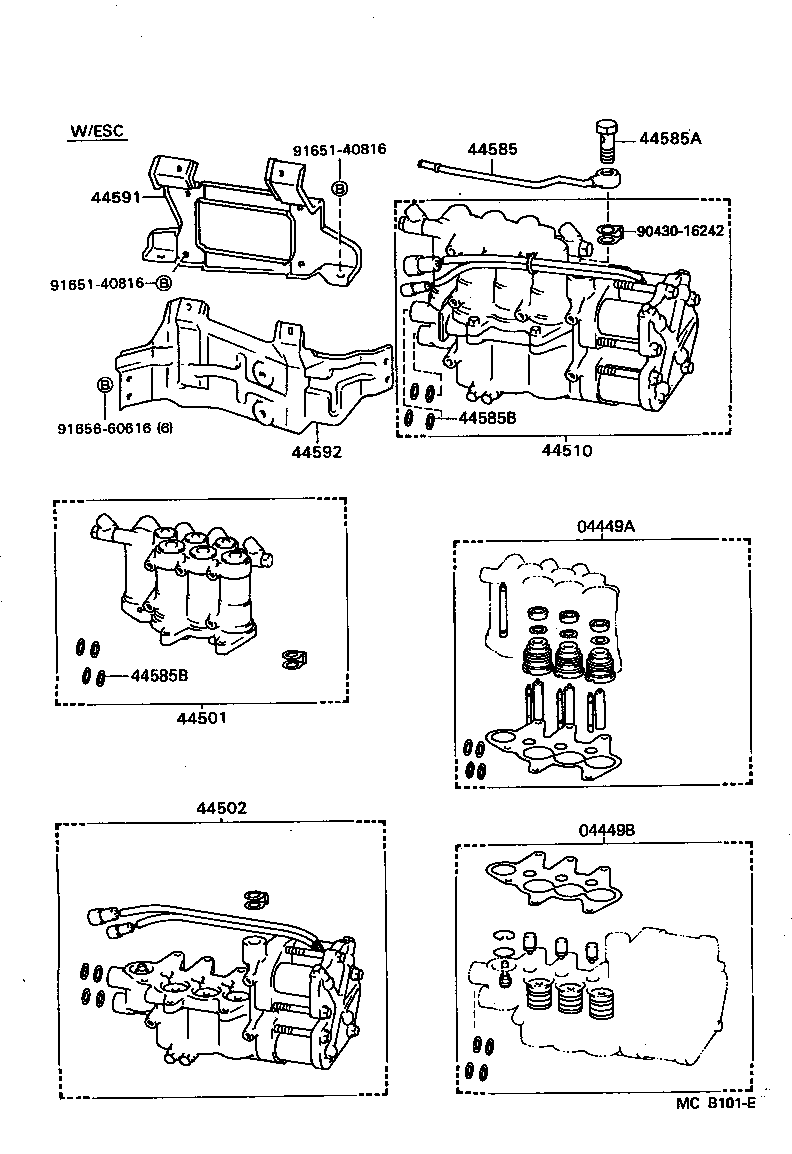

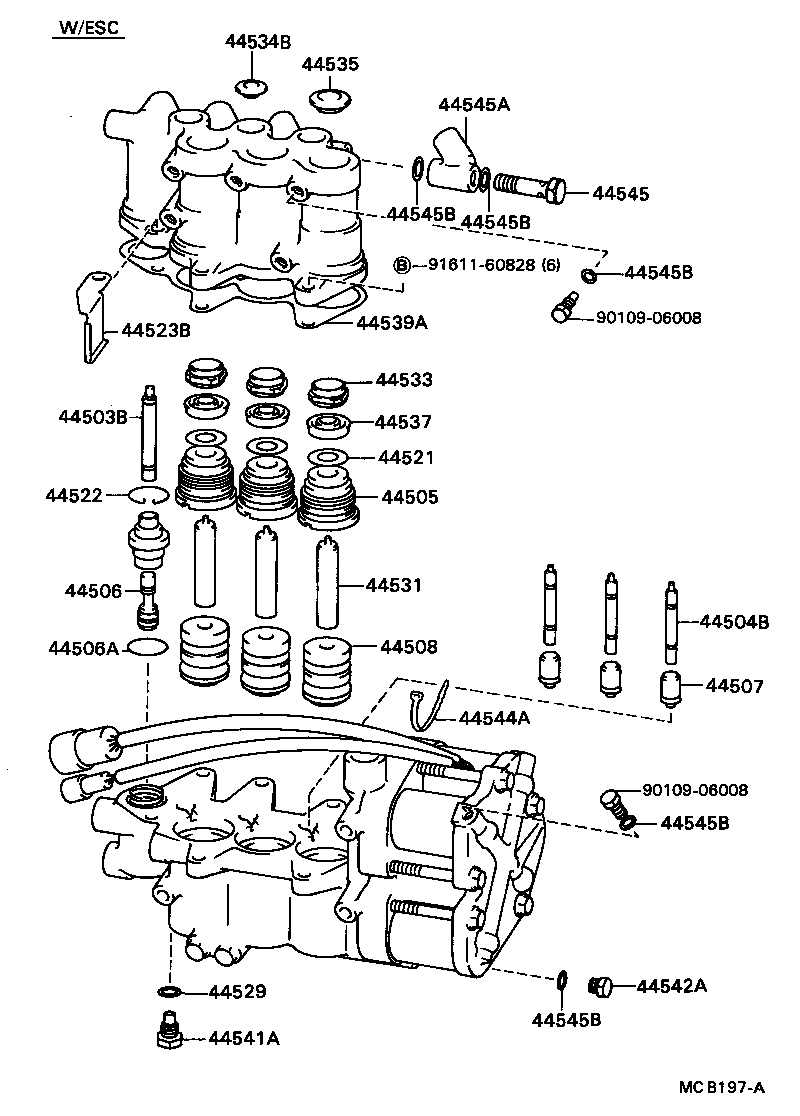

| 04449A | Cylinder Kit, Brake Actuator, NO.1 |
| 04449B | Cylinder Kit, Brake Actuator, NO.2 |
| 44501 | Actuator Sub-assy, Brake, NO.1 |
| 44502 | Actuator Sub-assy, Brake, NO.2 |
| 44503B | Piston Sub-assy, Brake Regulator, NO.1 |
| 44504B | Piston Sub-assy, By-pass Valve, NO.1 |
| 44505 | Guide Sub-assy, Brake Actuator Piston |
| 44506 | Piston Sub-assy, Brake Regulator, NO.2 |
| 44506A | Ring, O(FOR PISTON SUB-ASSY, BRAKE REGULATOR, NO.2) |
| 44507 | Piston Sub-assy, By-pass Valve, NO.2 |
| 44508 | Piston Sub-assy, Brake Actuator, NO.2 |
| 44510 | Actuator Assy, Brake |
| 44521 | Ring, Back-up(FOR BRAKE ACTUATOR) |
| 44522 | Ring, Clip(FOR BRAKE ACTUATOR) |
| 44523B | Cover, Brake Actuator Air Filter |
| 44529 | Gasket, Hydraulic Cylinder |
| 44531 | Piston, Hydraulic Cylinder |
| 44533 | Retainer, Cylinder Cap(FOR BRAKE ACTUATOR) |
| 44534B | Cap, Brake Actuator Plug, NO.1 |
| 44535 | Cap, Brake Actuator Plug, NO.2 |
| 44537 | Cup, Cylinder |
| 44539A | Gasket, Brake Actuator Body |
| 44541A | Bolt, Brake Actuator Oil Filter Stopper |
| 44542A | Bolt, Blind |
| 44544A | Clamp, Brake Actuator Wire |
| 44545 | Bolt, Union(FOR BRAKE ACTUATOR) |
| 44545A | Union(FOR BRAKE ACTUATOR) |
| 44545B | Gasket(FOR BRAKE ACTUATOR) |
| 44585 | Tube, Brake Actuator Return |
| 44585A | Bolt, Union(FOR BRAKE ACTUATOR RETURN TUBE) |
| 44585B | Gasket(FOR BRAKE ACTUATOR RETURN TUBE) |
| 44591 | Bracket, Brake Actuator, NO.1 |
| 44592 | Bracket, Brake Actuator, NO.2 |
| 47150 | Valve Assy, Proportioning |
| 47159 | Bracket, Proportioning Valve |
| 47159C | Bracket, Change Valve |
| 47170A | Valve Assy, Brake Change |
| 47311 | Tube, Front Brake, NO.1 |
| 47311A | Way(FOR FRONT BRAKE TUBE) |
| 47312 | Tube, Front Brake, NO.2 |
| 47312B | Grommet, NO.2(FOR FRONT BRAKE TUBE) |
| 47313 | Tube, Front Brake, NO.3 |
| 47313A | Hose, Flexible, NO.1(FOR FRONT) |
| 47314 | Tube, Front Brake, NO.4 |
| 47315 | Tube, Front Brake, NO.5 |
| 47316 | Tube, Front Brake, NO.6 |
| 47316A | Hose, Flexible(FOR REAR BRAKE TUBE) |
| 47317 | Tube, Front Brake, NO.7 |
| 47318F | Hose, Flexible(FOR REAR RH) |
| 47319F | Hose, Flexible(FOR REAR LH) |
| 47321 | Tube, Rear Brake, NO.1 |
| 47321D | Way, NO.1(FOR REAR BRAKE TUBE) |
| 47322 | Tube, Rear Brake, NO.2 |
| 47322B | Way, NO.2(FOR REAR BRAKE TUBE) |
| 47323 | Tube, Rear Brake, NO.3 |
| 47324 | Tube, Rear Brake, NO.4 |
| 47324B | Hose, Flexible(FOR REAR BRAKE TUBE, NO.2) |
| 47325 | Tube, Rear Brake, NO.5 |
| 47326 | Tube, Rear Brake, NO.6 |
| 47327 | Tube, Rear Brake, NO.7 |
| 47328 | Tube, Rear Brake, NO.8 |
| 47331 | Tube, Rear Brake, NO.10 |
| 47332 | Tube, Rear Brake, NO.11 |
| 47333 | Tube, Rear Brake, NO.12 |
| 47371A | Clamp, Brake Tube, NO.1 |
| 47372 | Clamp, Brake Tube, NO.2 |
| 47373B | Clamp, Brake Tube, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
