Toyota Cresta
1988-08 → 1992-10 · chassis GX81,LX80,MX83,SX80,YX80,JZX81 · catalogue 313160 · Japan
Discontinued model
Data version 1993-06

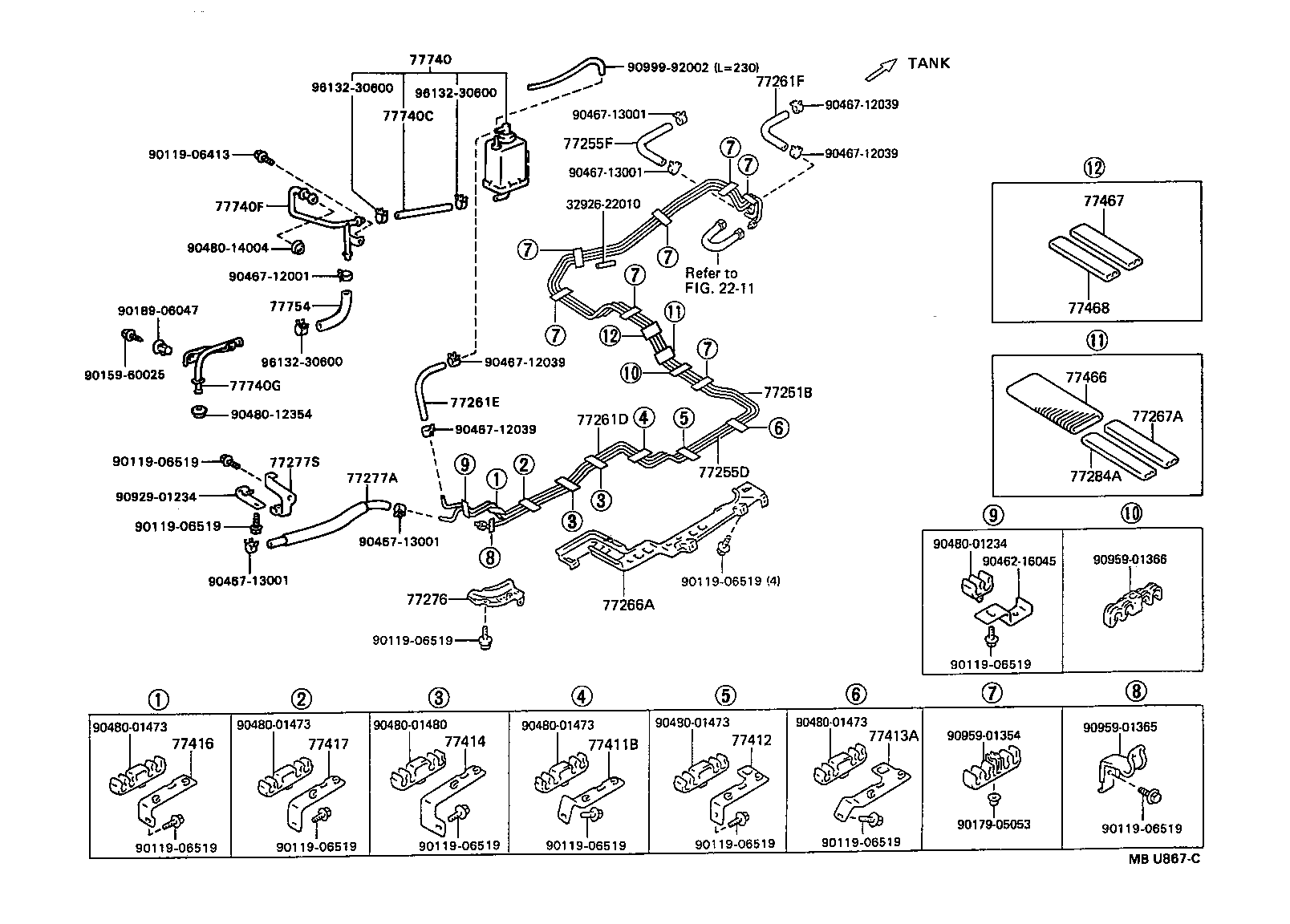

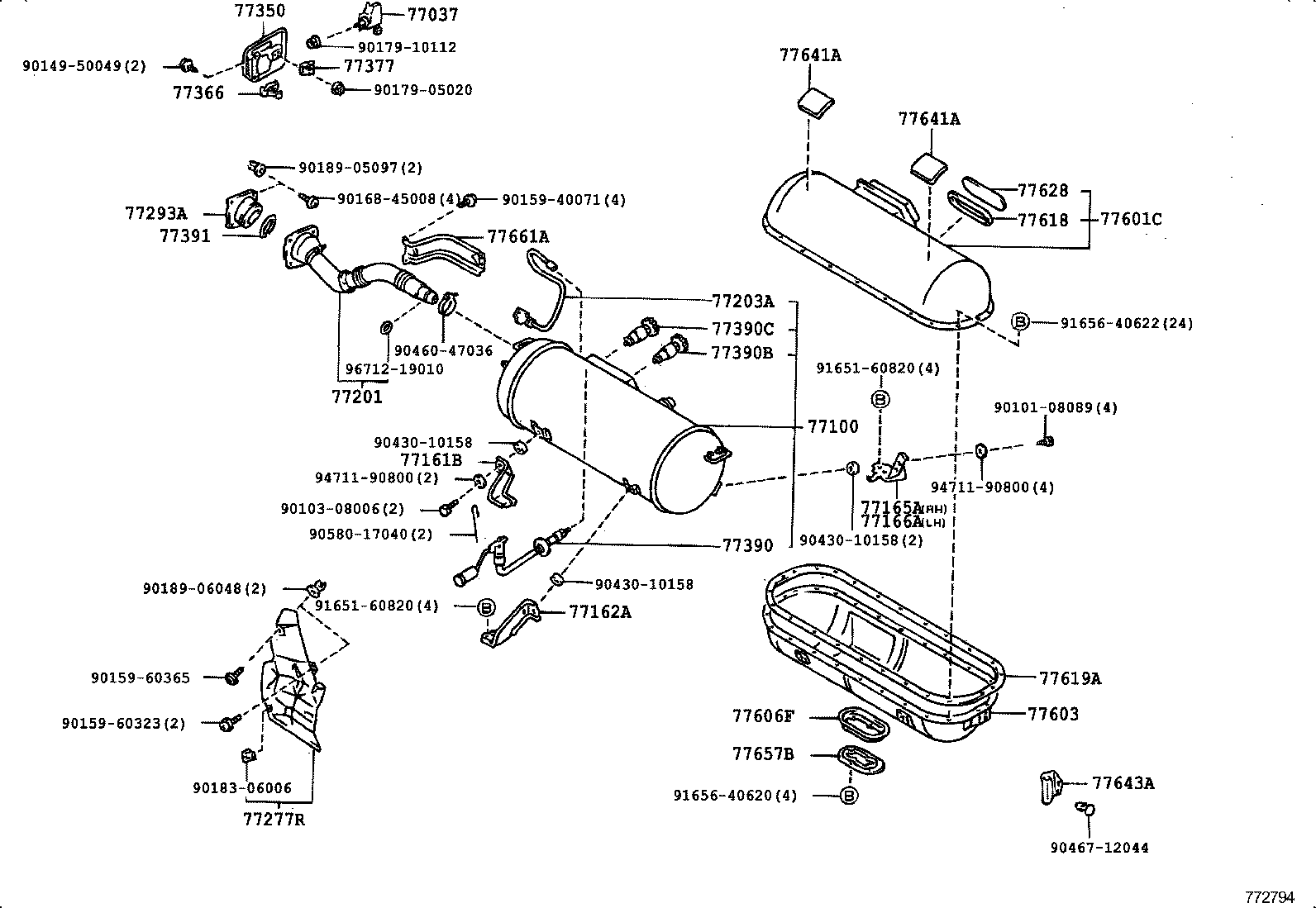

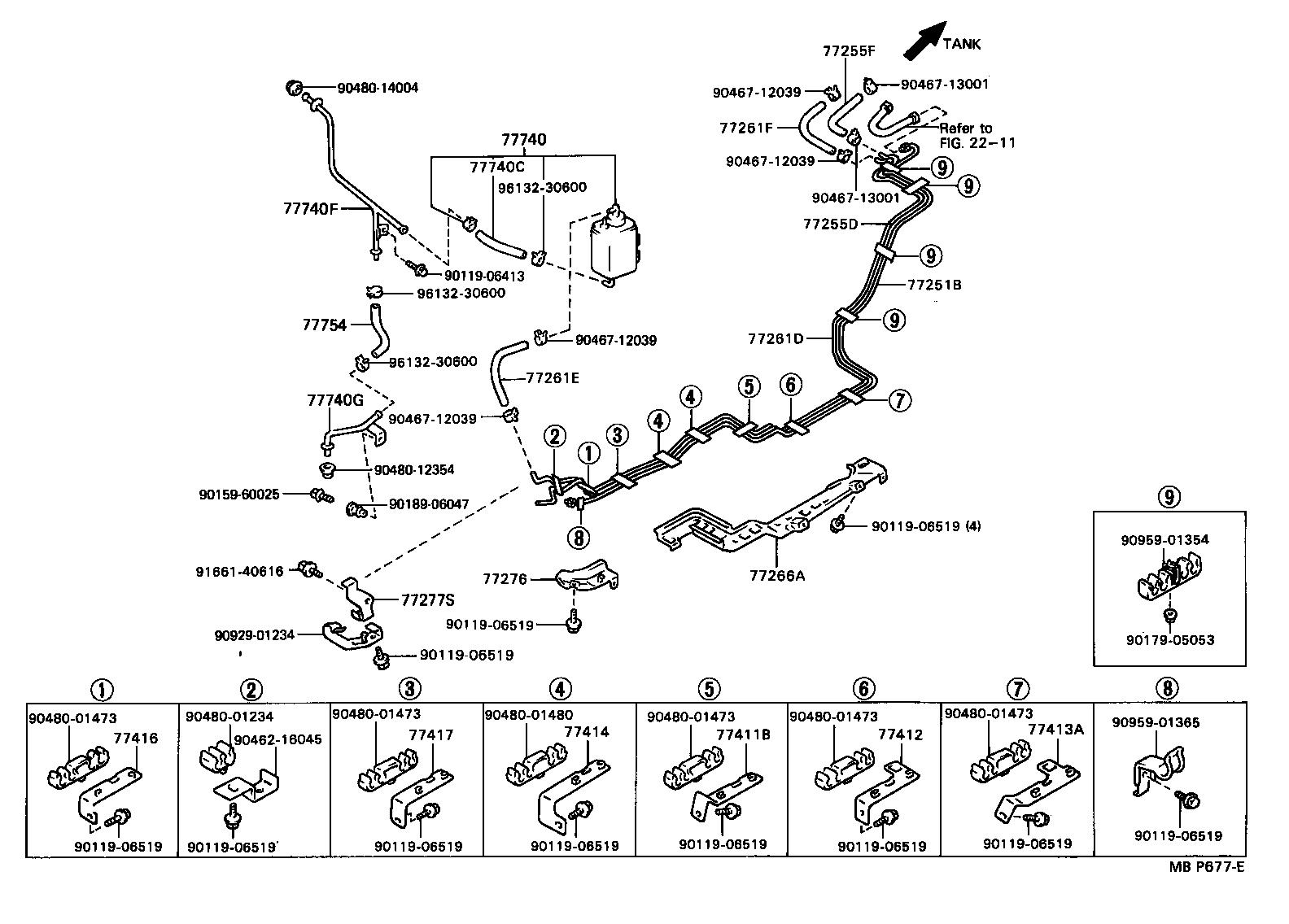

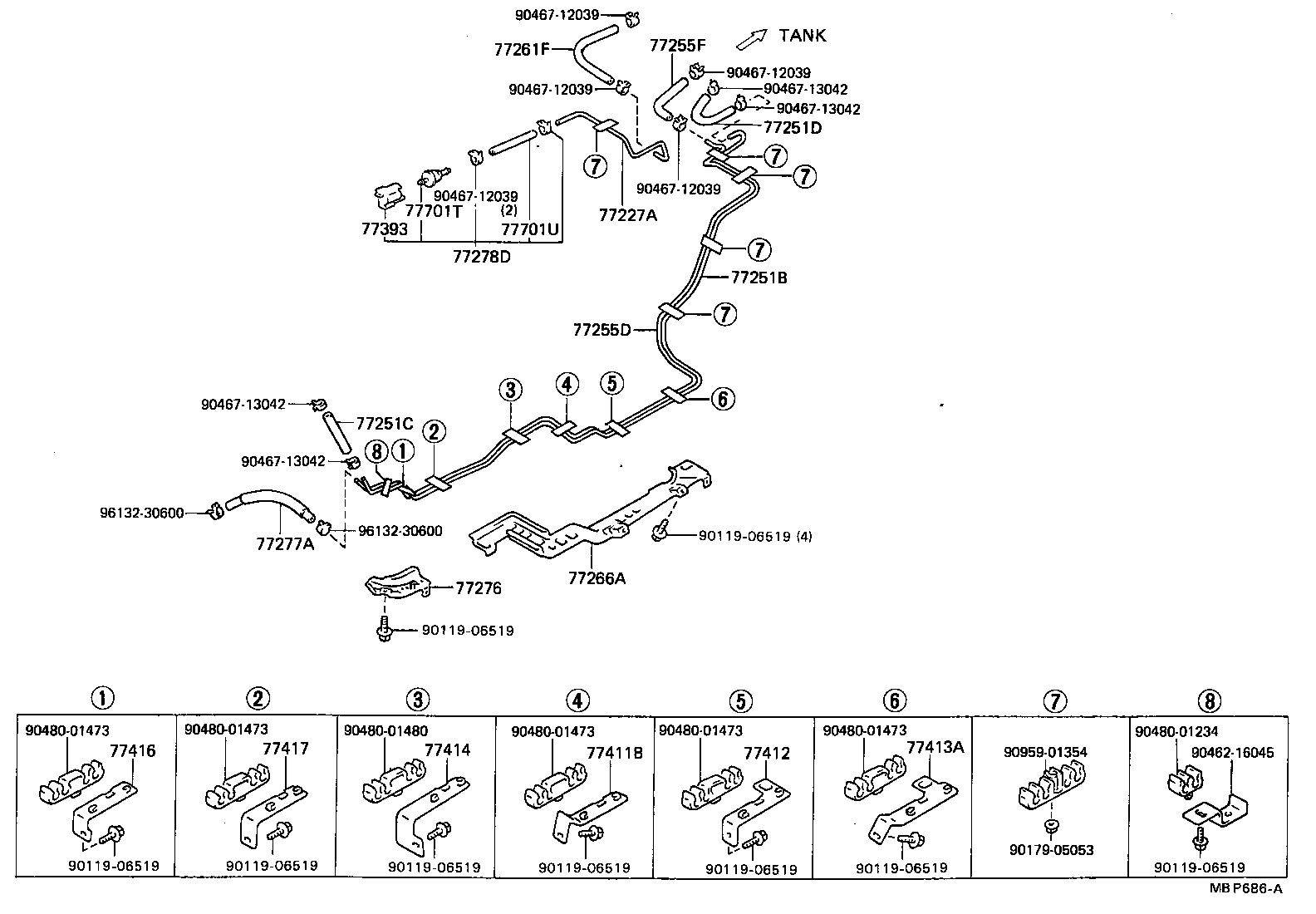

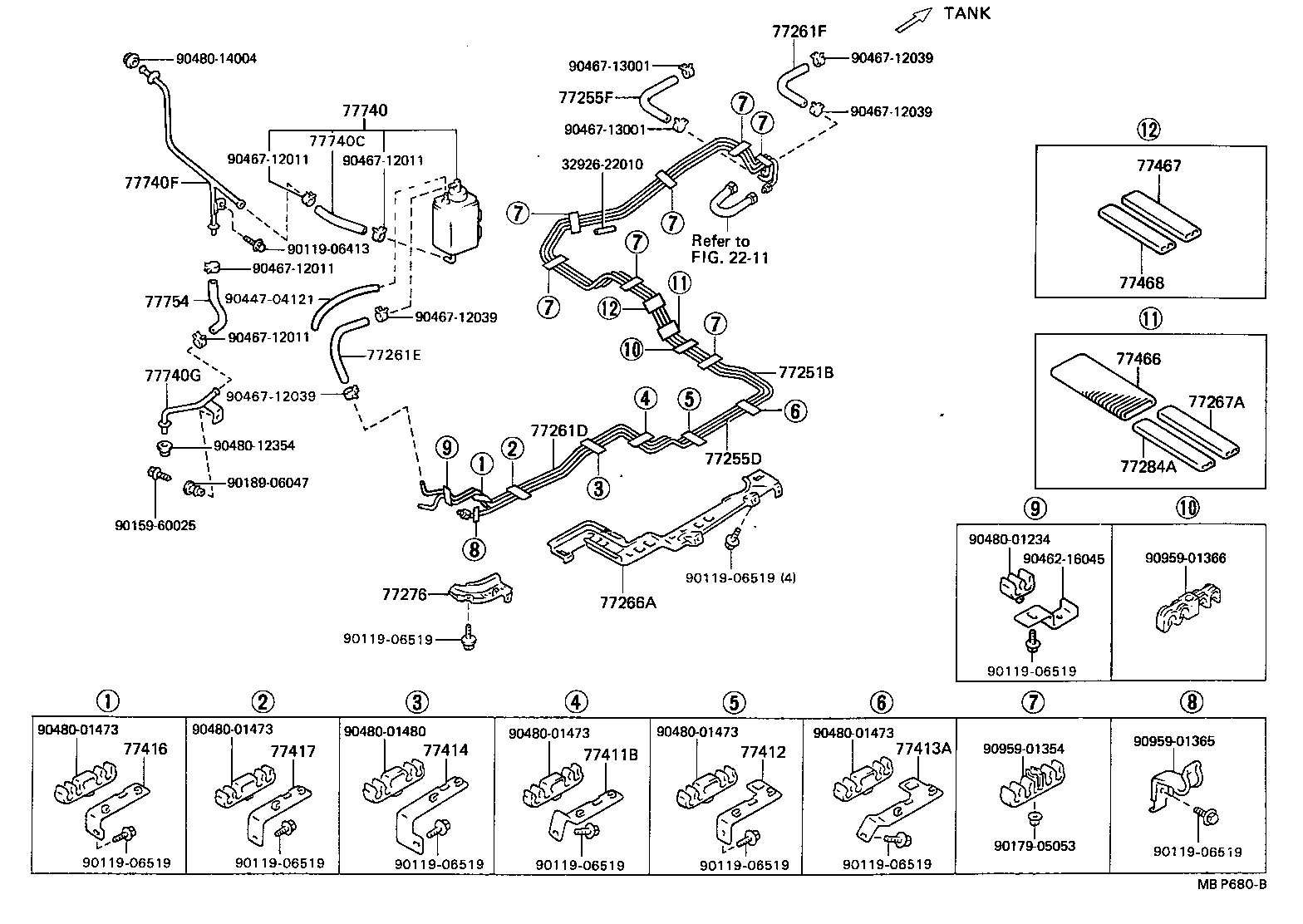

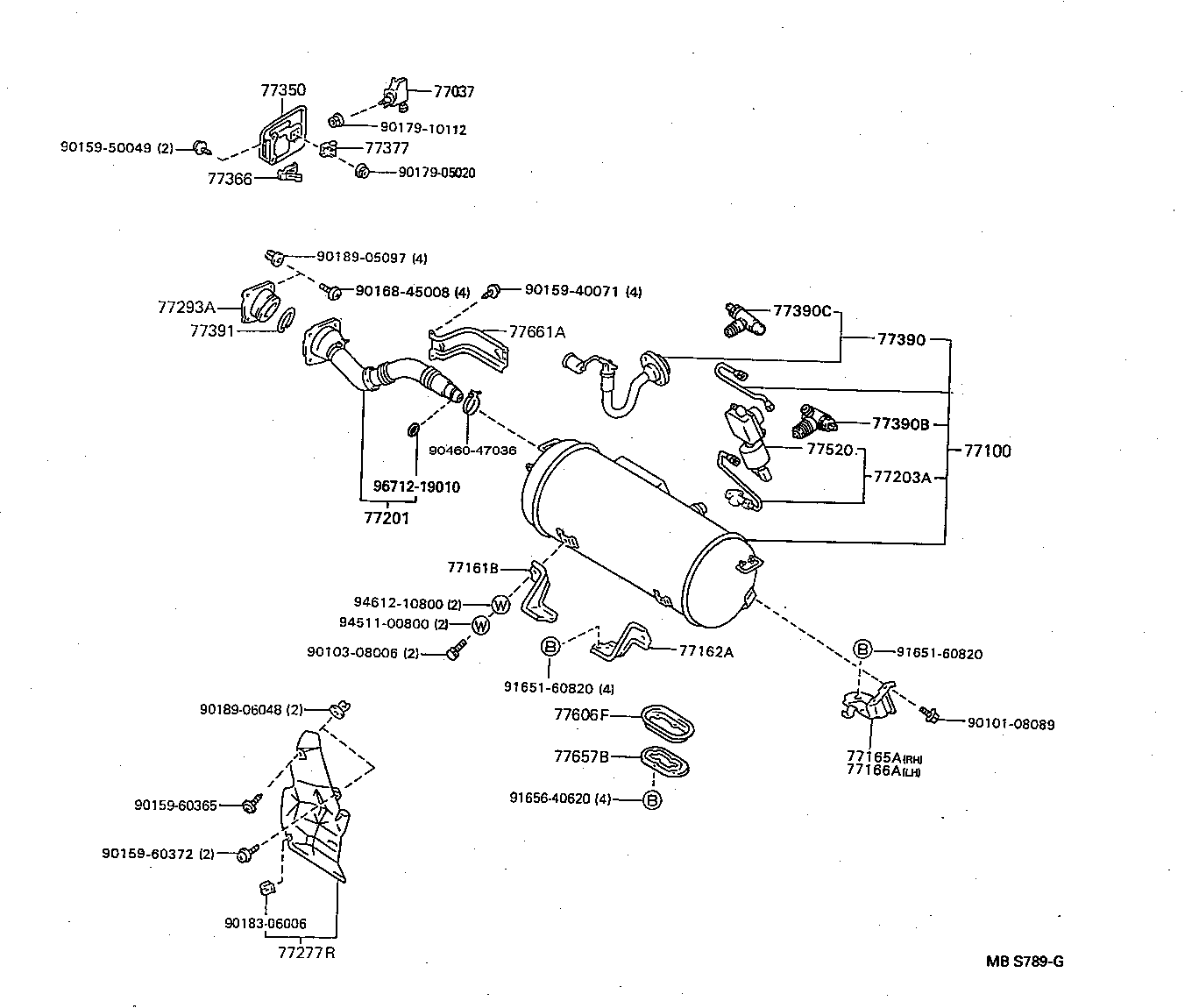

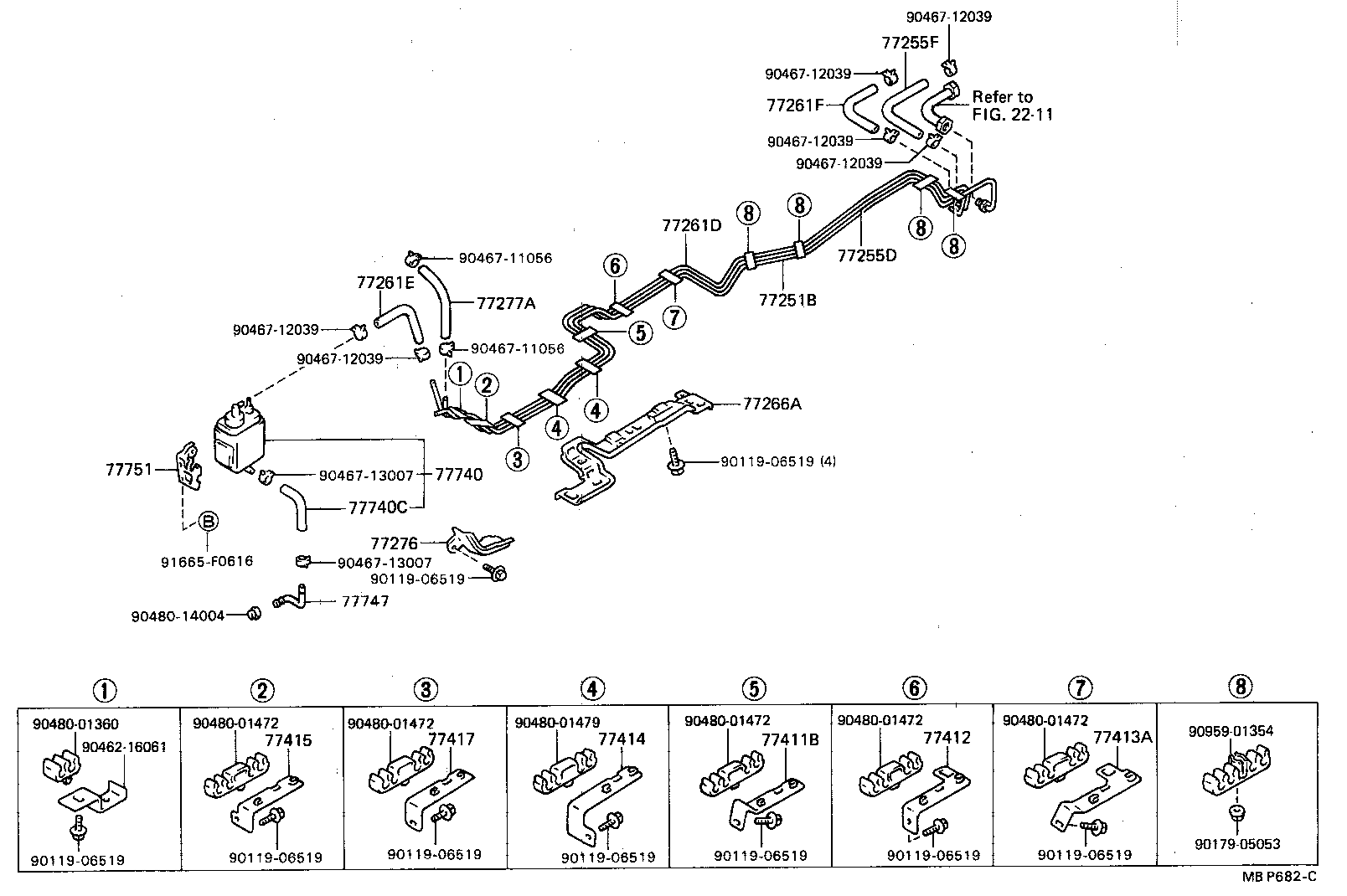

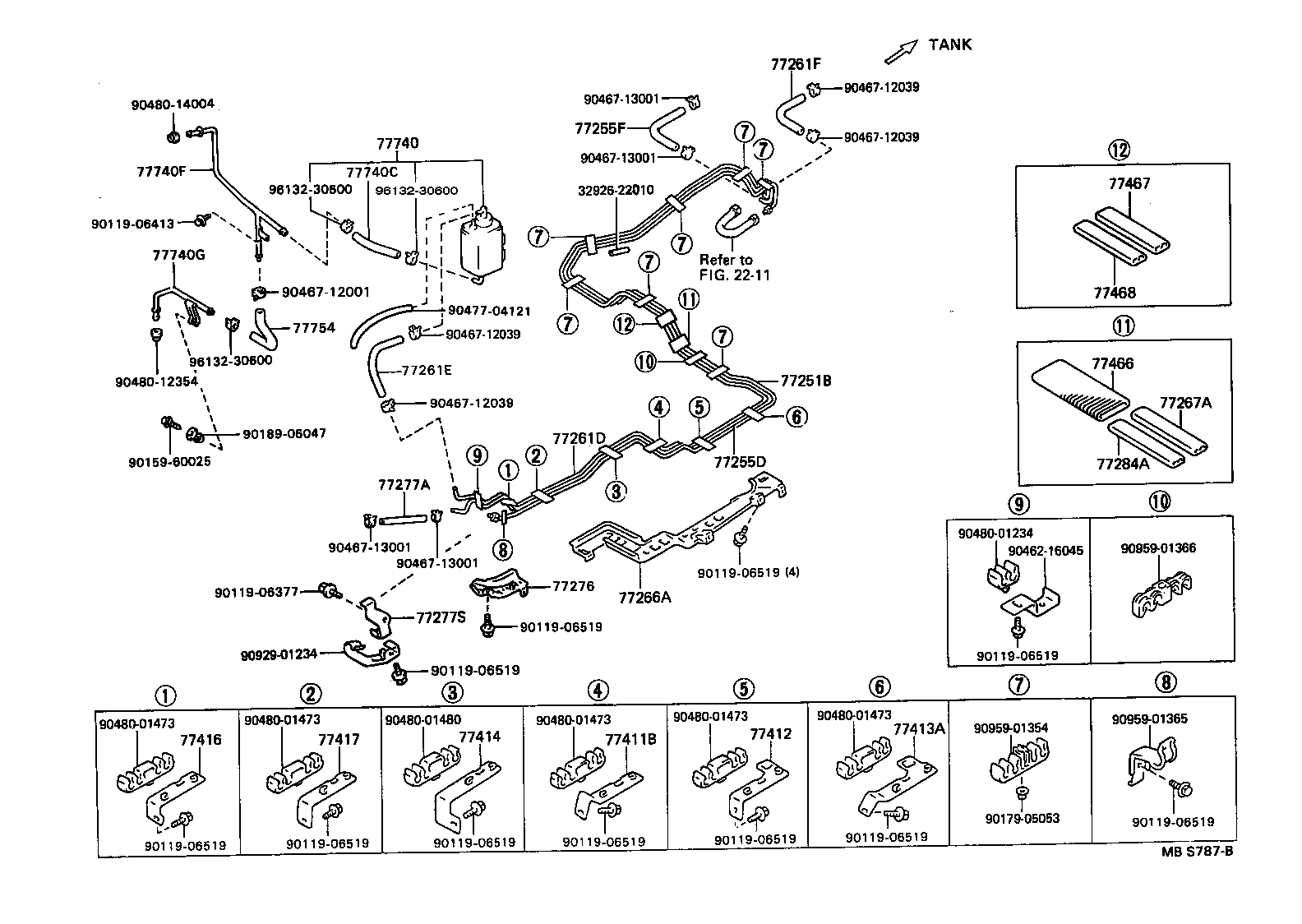

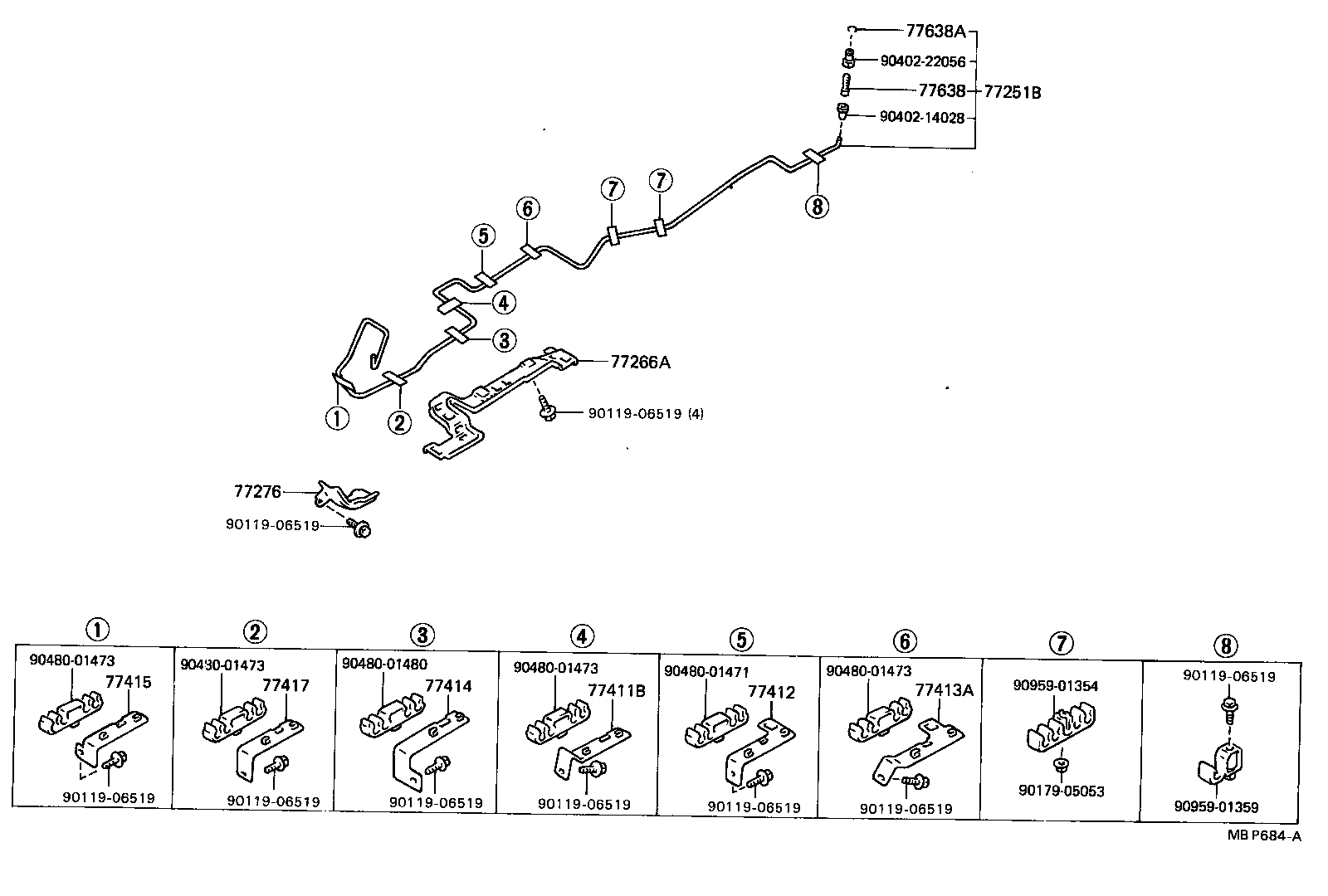

Fuel Tank & Tube
85 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77018E | Tube Sub-assy, Fuel Tank Evaporation Vent |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77161B | Bracket, Fuel Tank Mounting, Front RH |
| 77162A | Bracket, Fuel Tank Mounting, Front LH |
| 77165A | Bracket, Fuel Tank Mounting, Rear NO.2 RH |
| 77166A | Bracket, Fuel Tank Mounting, Rear NO.2 LH |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77227A | Tube, Fuel Tank Evaporation Vent |
| 77251B | Tube, Fuel Main |
| 77251C | Hose, Fuel, NO.1(FOR FUEL MAIN TUBE) |
| 77251D | Hose, Fuel, NO.2(FOR FUEL MAIN TUBE) |
| 77255D | Tube, Fuel Return |
| 77255F | Hose, Fuel, NO.2 (FOR FUEL RETURN TUBE) |
| 77261D | Tube, Fuel Tank TO Canister |
| 77261E | Hose, Fuel, NO.1 (FOR FUEL TANK TO CANISTER TUBE) |
| 77261F | Hose, Fuel, NO.2 (FOR FUEL TANK TO CANISTER TUBE) |
| 77266A | Protector, Fuel Tube, NO.1 |
| 77267A | Protector, Fuel Tube, NO.2 |
| 77276 | Protector, Fuel Hose |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77277R | Protector, Fuel Tank Filler Pipe |
| 77277S | Bracket, Fuel Hose |
| 77278D | Valve, Check W/Bracket |
| 77284A | Protector, Fuel Tube, NO.3 |
| 77290 | Shield Assy, Fuel Tank Filler Pipe |
| 77293A | Shield, Fuel Tank Filler Pipe, NO.3 |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77377 | Retainer, Fuel Filler Opening Lid Lock |
| 77380 | Valve Assy, Fuel Cut Off |
| 77390 | Valve Assy, Fuel Tank Inlet |
| 77390B | Valve, Fuel Tank Outlet |
| 77390C | Valve, Fuel Tank Inlet |
| 77391 | Ring, Fuel Inlet Box |
| 77393 | Protector, Check Valve |
| 77411B | Support, Fuel Tube Grommet, NO.1 |
| 77412 | Support, Fuel Tube Grommet, NO.2 |
| 77413A | Support, Fuel Tube Grommet, NO.3 |
| 77414 | Support, Fuel Tube Grommet, NO.4 |
| 77415 | Support, Fuel Tube Grommet, NO.5 |
| 77416 | Support, Fuel Tube Grommet, NO.6 |
| 77417 | Support, Fuel Tube Grommet, NO.7 |
| 77466 | Protector, Fuel Tube, NO.4 |
| 77467 | Protector, Fuel Tube, NO.5 |
| 77468 | Protector, Fuel Tube, NO.6 |
| 77520 | Valve Assy, Solenoid Lpg Emergency |
| 77601B | Band Sub-assy, Fuel Tank, NO.1 RH |
| 77601C | Cover Sub-assy, Fuel Tank, Upper |
| 77602B | Band Sub-assy, Fuel Tank, NO.1 LH |
| 77603 | Case Sub-assy, Fuel Tank, Lower |
| 77606F | Case Sub-assy, Fuel Tank Cover Vent |
| 77614 | Seat, Fuel Tank Band |
| 77618 | Gasket, Case Window |
| 77619A | Gasket, Case Cover |
| 77628 | Glass, Case Cover Window |
| 77638 | Sleeve, Tank Valve Joint |
| 77638A | Ring, O (FOR TANK VALVE JOINT SLEEVE) |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77643A | Protector, Fuel Tank, NO.3 |
| 77651A | Cushion, Fuel Tank, NO.1 |
| 77652A | Cushion, Fuel Tank, NO.2 |
| 77653A | Cushion, Fuel Tank, NO.3 |
| 77657B | Seal, Fuel Tank Cover Vent Case, Upper |
| 77661A | Cover, Fuel Tank Filler Hose |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77740 | Canister Assy, Charcoal |
| 77740C | Hose, Fuel, NO.3(FOR CHARCOAL CANISTER) |
| 77740F | Tube, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740G | Tube, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77747 | Pipe, Charcoal Canister, NO.1 |
| 77751 | Bracket, Charcoal Canister Base |
| 77754 | Hose, Charcoal Canister Outlet, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
