Toyota Cresta
1996-09 → 2001-06 · chassis GX10#,JZX10#,LX100 · catalogue 313180 · Japan
Discontinued model
Data version 1998-08

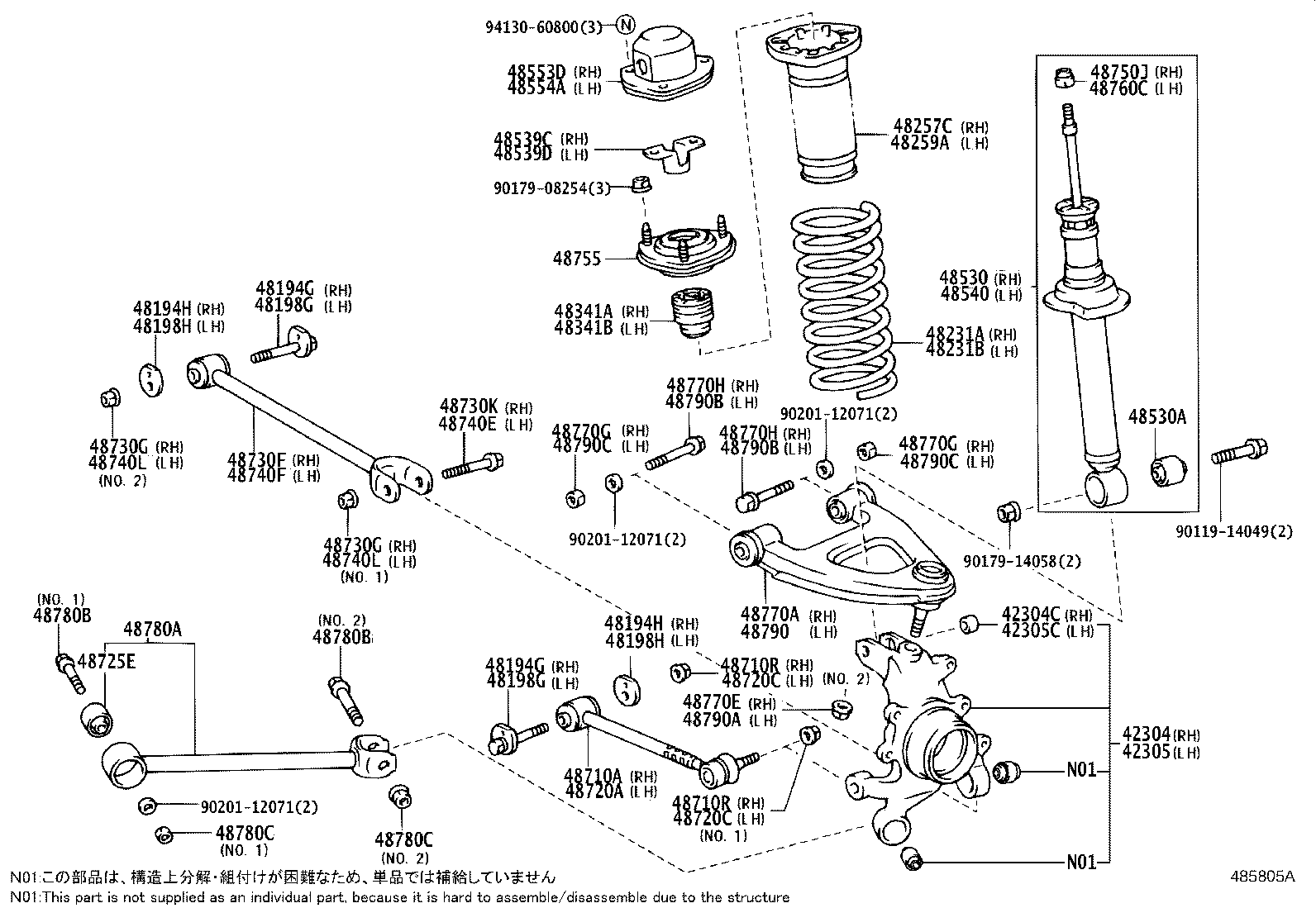

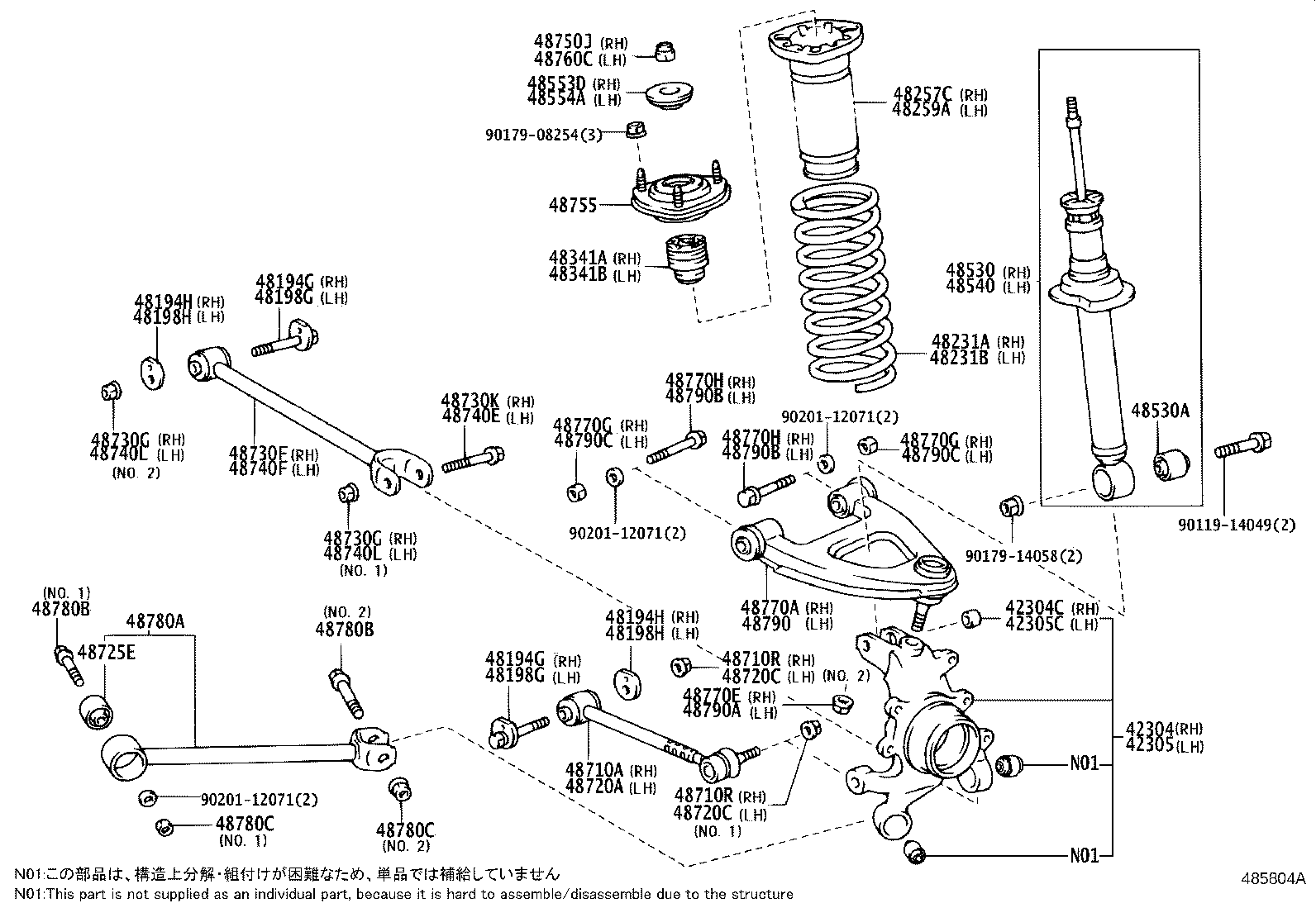

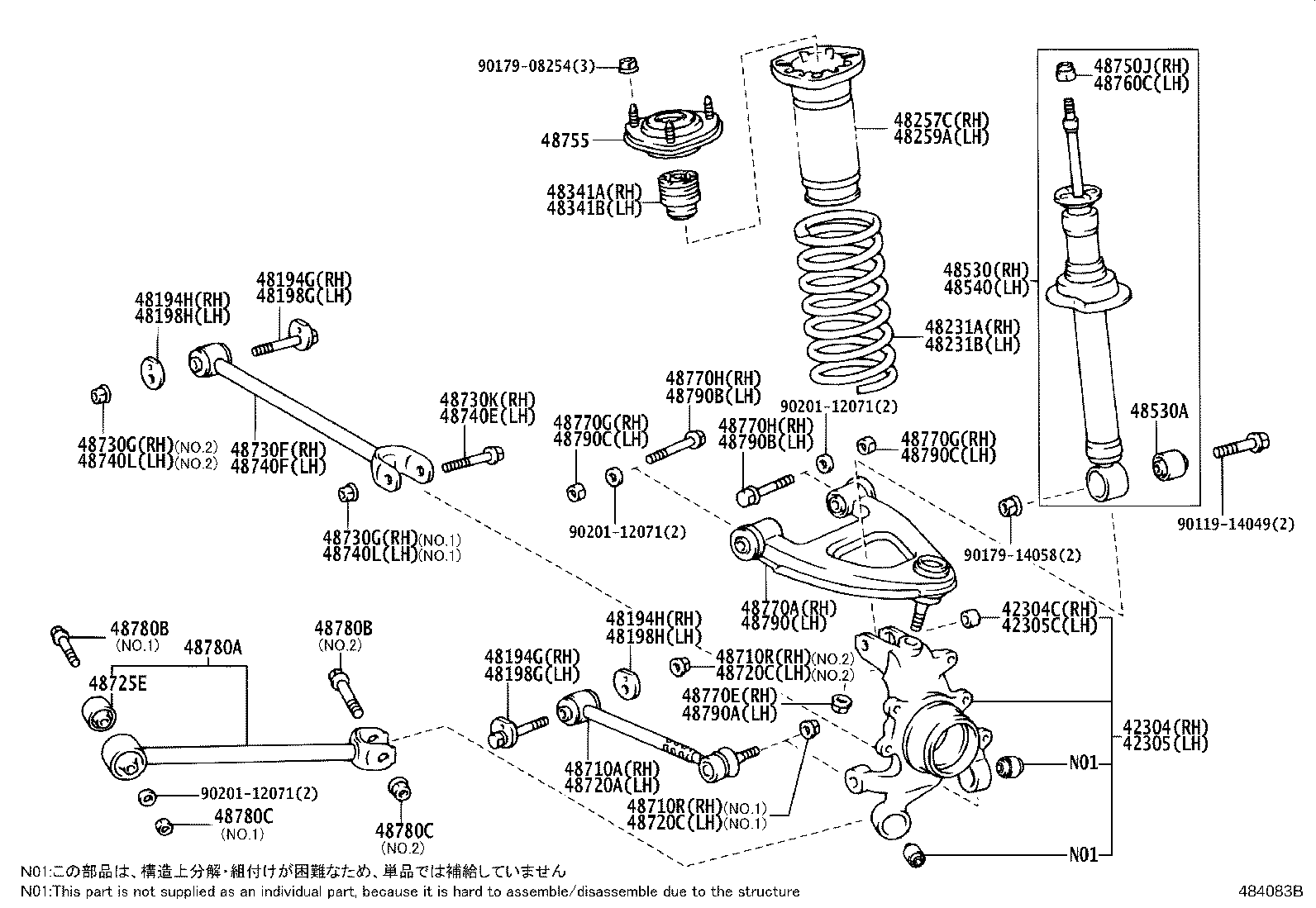

Rear Spring & Shock Absorber
51 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42304C | Spacer (FOR REAR AXLE CARRIER) |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 42305C | Spacer(FOR REAR AXLE CARRIER LH) |
| 48194G | Cam, Rear Suspension Camber Adjust, NO.1 RH |
| 48194H | Cam, Rear Suspension Camber Adjust, NO.2 RH |
| 48198G | Cam, Rear Suspension Camber Adjust, NO.1 LH |
| 48198H | Cam, Camber Adjust, NO.2 |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48539C | Bracket, Actuator Support, Rear RH |
| 48539D | Bracket, Actuator Support, Rear LH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48553D | Cap, Rear Shock Absorber, RH |
| 48554A | Cap, Rear Shock Absorber, LH |
| 48710A | Arm Assy, Rear Suspension, NO.1 RH |
| 48710R | Nut(FOR REAR SUSPENSION ARM NO.1 RH) |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48720C | Nut(FOR REAR SUSPENSION ARM NO.1 LH) |
| 48725E | Bush, Rear Strut Rod |
| 48730F | Arm Assy, Rear Suspension, NO.2 RH |
| 48730G | Nut, NO.1(FOR REAR SUSPENSION ARM NO.2 RH) |
| 48730K | Bolt(FOR REAR SUSPENSION ARM NO.2 RH) |
| 48740E | Bolt(FOR REAR SUSPENSION ARM NO.2 LH) |
| 48740F | Arm Assy, Rear Suspension, NO.2 LH |
| 48740L | Nut, NO.1(FOR REAR SUSPENSION ARM NO.2 LH) |
| 48750J | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH) |
| 48755 | Support, Rear Suspension |
| 48760C | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH) |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48770E | Nut, NO.1(FOR REAR UPPER CONTROL ARM RH) |
| 48770G | Nut, NO.2(FOR REAR UPPER CONTROL ARM RH) |
| 48770H | Bolt(FOR REAR UPPER CONTROL ARM RH) |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48790A | Nut, NO.1(FOR REAR UPPER CONTROL ARM LH) |
| 48790B | Bolt(FOR REAR UPPER CONTROL ARM LH) |
| 48790C | Nut, NO.2(FOR REAR UPPER CONTROL ARM LH) |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830D | Link Assy, Rear Stabilizer, RH |
| 48840A | Link Assy, Rear Stabilizer, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
