Toyota Soarer
1981-02 → 1985-12 · chassis GZ10,MZ1# · catalogue 321110 · Japan
Discontinued model
Data version 1986-06

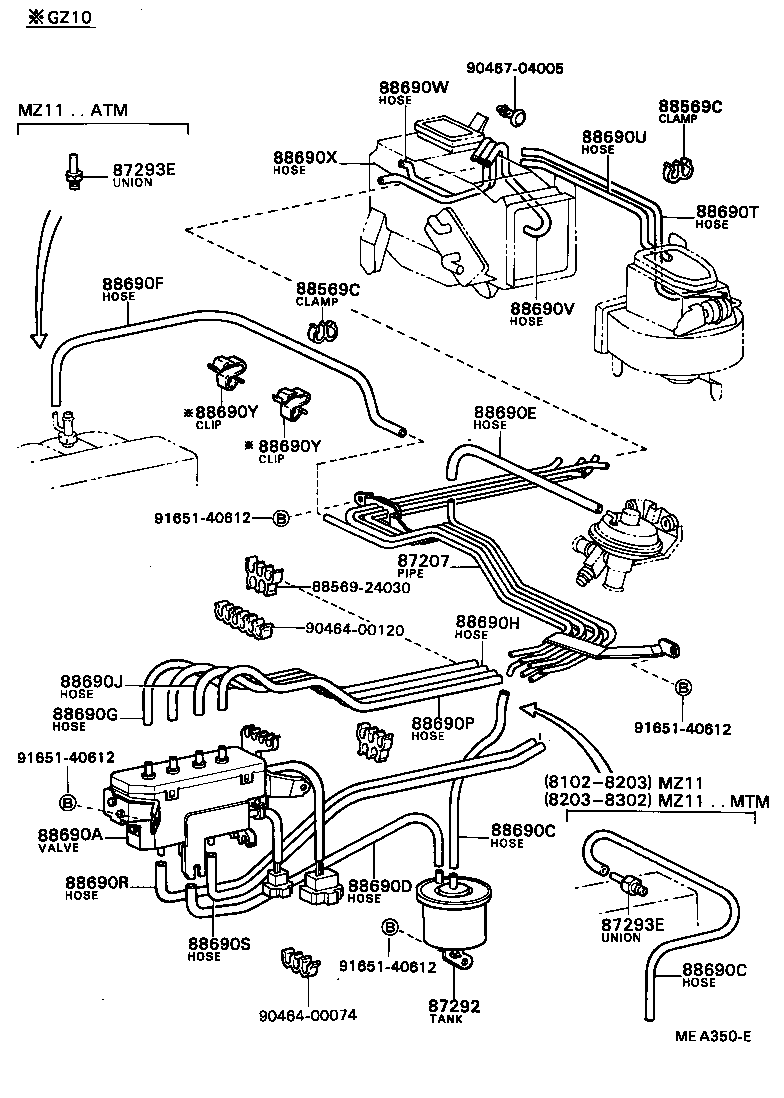

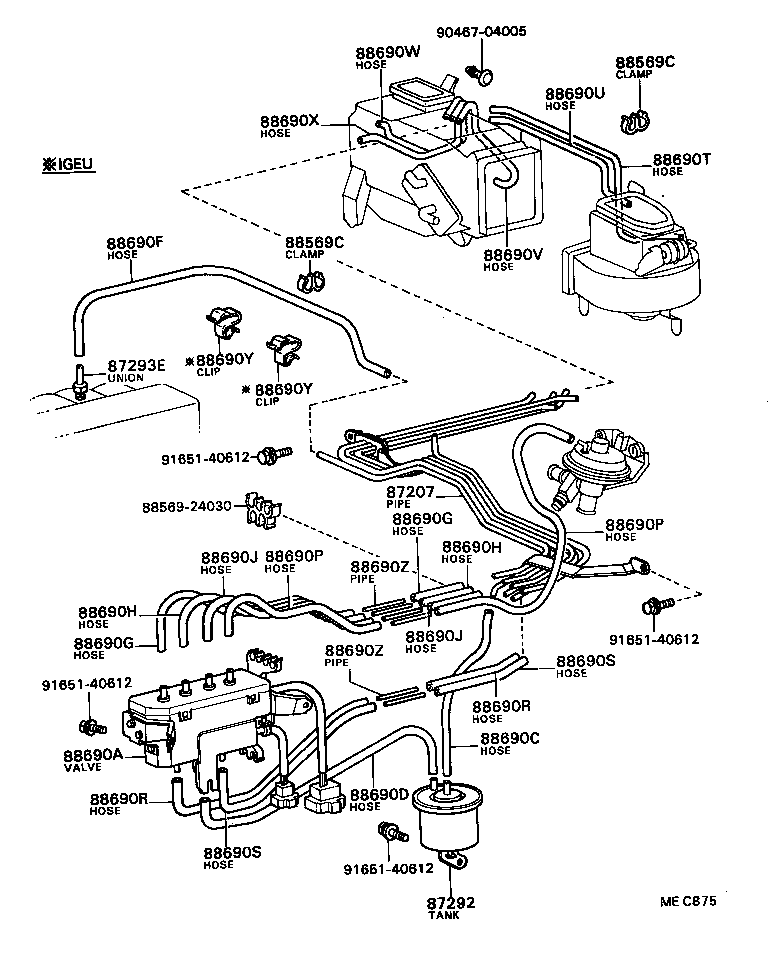

Heating & Air Conditioning - Vacuum Piping
31 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87207 | Pipe Sub-assy, Vacuum |
| 87292 | Tank, Vacuum |
| 87293E | Union, Hose |
| 87690B | Way, 3 |

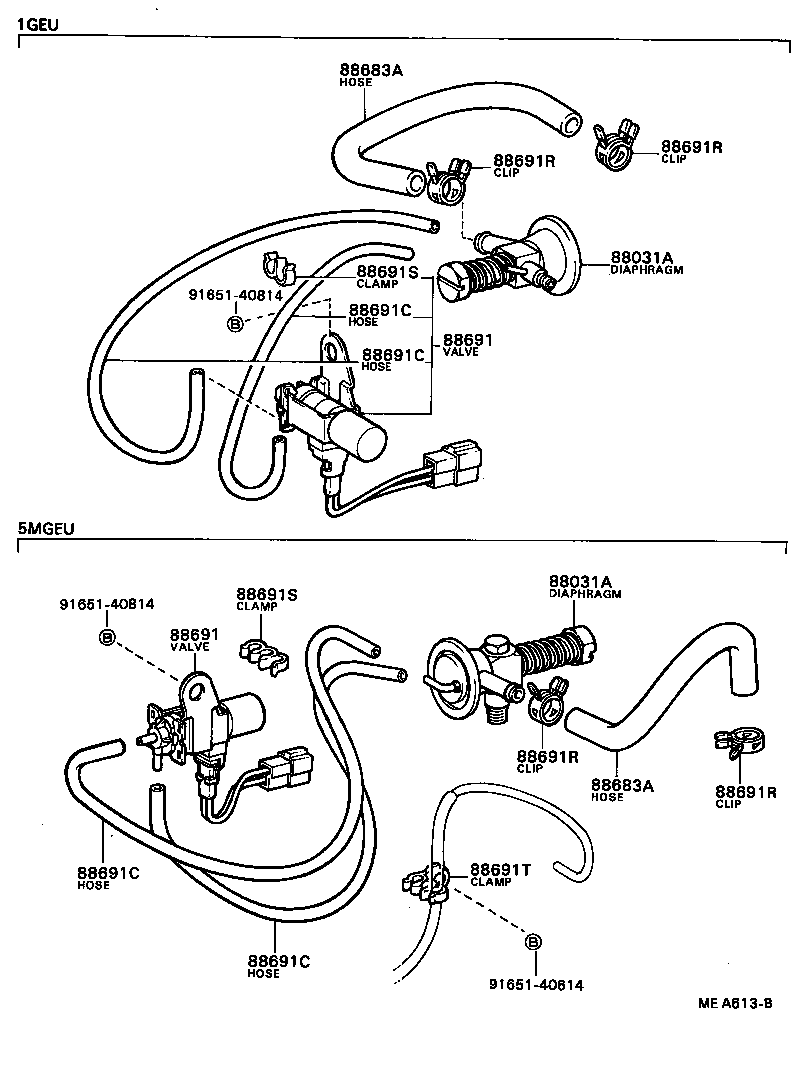

| 88031A | Diaphragm Sub-assy, Idle-up Actuator |
| 88569C | Clamp, NO.1(FOR HEATER OR AIR CONDITIONER CONTROL) |
| 88645B | Joint, NO.1 (FOR IDLE UP DIVICE) |
| 88683A | Hose (ENGINE TO MAGNET VALVE) |
| 88690A | Valve Assy, Combination |
| 88690C | Hose, Vacuum, NO.1 (FOR HEATER OR AIR CONDITIONER) |
| 88690D | Hose, Vacuum, NO.2 (FOR HEATER OR AIR CONDITIONER) |
| 88690E | Hose, Vacuum, NO.3 (FOR HEATER OR AIR CONDITIONER) |
| 88690F | Hose, Vacuum, NO.4 (FOR HEATER OR AIR CONDITIONER) |
| 88690G | Hose, Vacuum, NO.5 (FOR HEATER OR AIR CONDITIONER) |
| 88690H | Hose, Vacuum, NO.6 (FOR HEATER OR AIR CONDITIONER) |
| 88690J | Hose, Vacuum, NO.7 (FOR HEATER OR AIR CONDITIONER) |
| 88690P | Hose, Vacuum, NO.8 (FOR HEATER OR AIR CONDITIONER) |
| 88690R | Hose, Vacuum, NO.9 (FOR HEATER OR AIR CONDITIONER) |
| 88690S | Hose, Vacuum, NO.10 (FOR HEATER OR AIR CONDITIONER) |
| 88690T | Hose, Vacuum, NO.11 (FOR HEATER OR AIR CONDITIONER) |
| 88690U | Hose, Vacuum, NO.12 (FOR HEATER OR AIR CONDITIONER) |
| 88690V | Hose, Vacuum, NO.13 (FOR HEATER OR AIR CONDITIONER) |
| 88690W | Hose, Vacuum, NO.14 (FOR HEATER OR AIR CONDITIONER) |
| 88690X | Hose, Vacuum, NO.15 (FOR HEATER OR AIR CONDITIONER) |
| 88690Y | Clip (FOR HEATER OR AIR CONDITIONER CONTROL) |
| 88690Z | Hose, Vacuum, NO.16 (FOR HEATER OR AIR CONDITIONER) |
| 88691 | Valve, Magnet (FOR IDLE UP DEVICE) |
| 88691C | Hose, Vacuum (FOR IDLE UP DEVICE), NO.1 |
| 88691R | Clip, Hose (FOR IDLE UP DIVICE) |
| 88691S | Clamp (FOR IDLE UP DIVICE), NO.1 |
| 88691T | Clamp (FOR IDLE UP DIVICE), NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
