Toyota Soarer
1988-01 → 1991-04 · chassis GZ20,MZ2# · catalogue 321130 · Japan
Discontinued model
Data version 1991-10

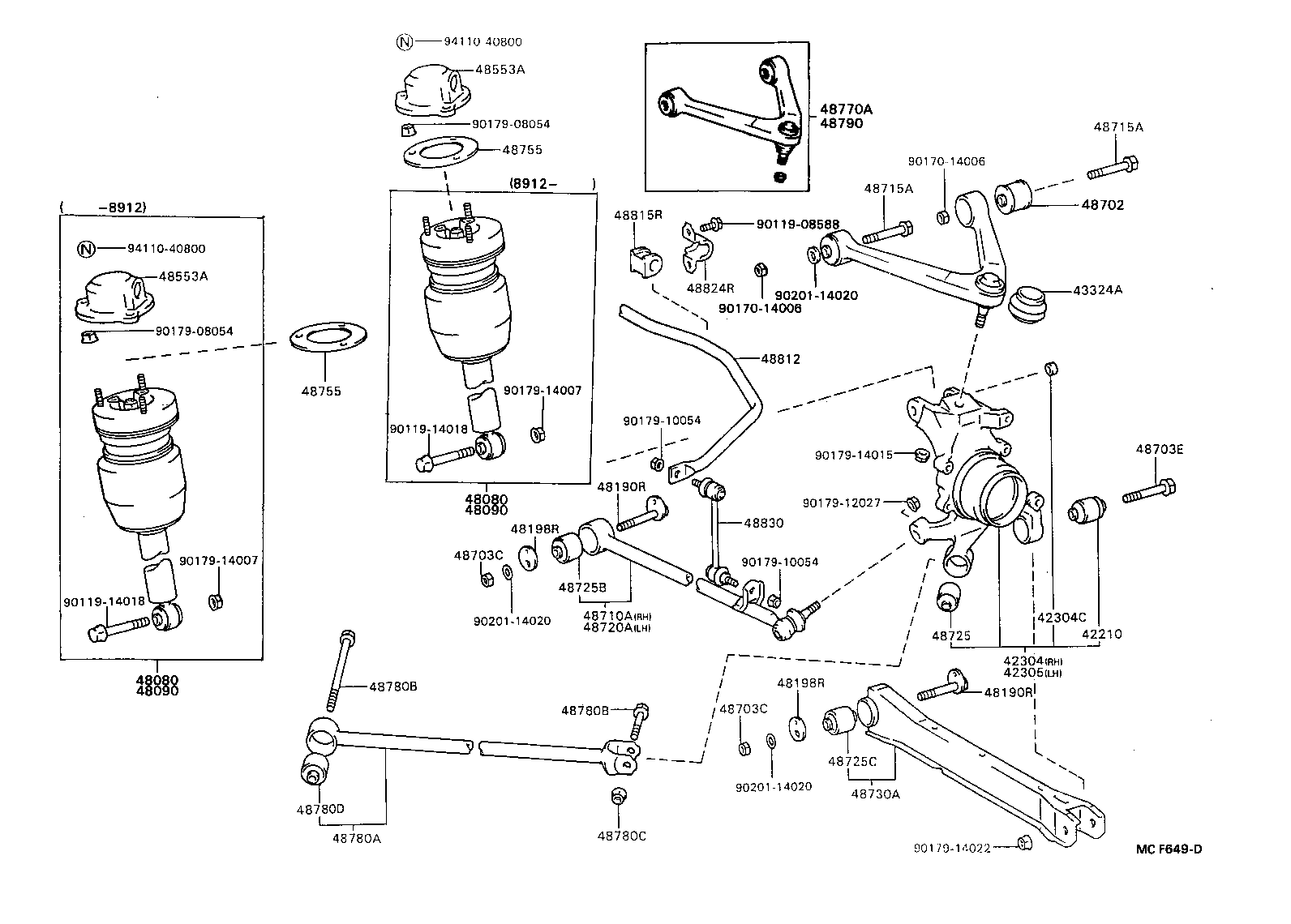

Rear Spring & Shock Absorber
37 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 42210 | Bush Assy, Lower Ball |
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42304C | Spacer (FOR REAR AXLE CARRIER) |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 43324A | Cover, Upper Ball Joint Dust |
| 48080 | Cylinder Assy, Pneumatic, Rear RH W/Shock Absorber |
| 48090 | Cylinder Assy, Pneumatic, Rear LH W/Shock Absorber |
| 48190R | Cam Assy, Camber Adjust |
| 48198R | Cam, Rear Suspension Camber Adjust, NO.2 |
| 48231 | Spring, Coil, Rear |
| 48341 | Bumper, Rear Spring |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48553A | Cap, Shock Absorber |
| 48702 | Bush Sub-assy, Upper Control Arm |
| 48703C | Nut(FOR REAR SUSPENSION ARM) |
| 48703E | Bolt(FOR REAR SUSPENSION ARM) |
| 48710A | Arm Assy, Rear Suspension, NO.1 RH |
| 48715A | Bolt, Hexagon(FOR UPPER CONTROL ARM) |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48725 | Bush, Lower Control Arm |
| 48725B | Bush, Rear Suspension Arm, NO.1 |
| 48725C | Bush, Rear Suspension Arm, NO.2 |
| 48730A | Arm Assy, Rear Suspension, NO.2 |
| 48750 | Support Assy, Rear Suspension |
| 48750A | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48755 | Support, Rear Suspension |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48780D | Bush, Strut Rod |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830 | Link Assy, Rear Stabilizer |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
