Toyota Soarer
1988-01 → 1991-04 · chassis GZ20,MZ2# · catalogue 321130 · Japan
Discontinued model
Data version 1991-10

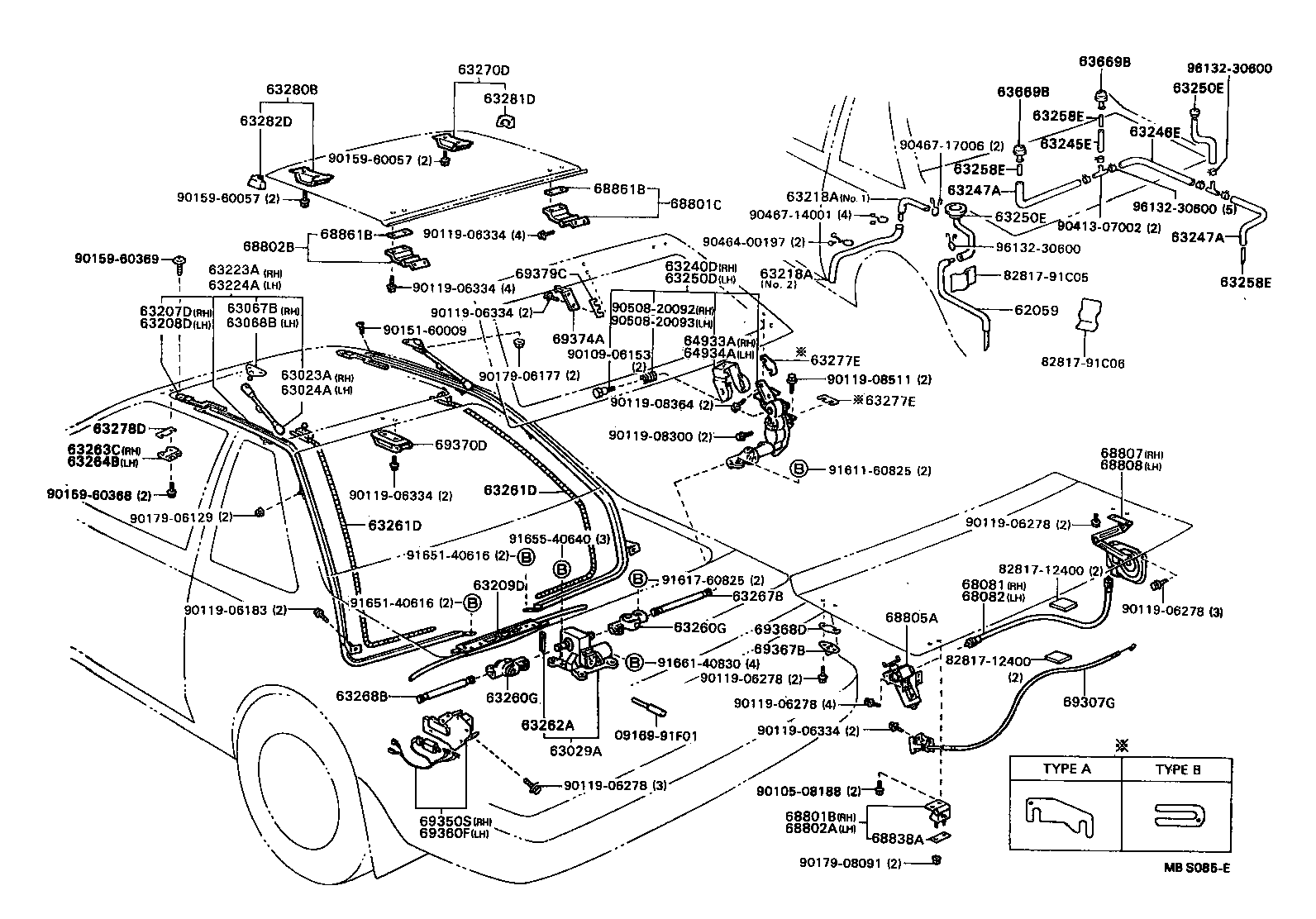

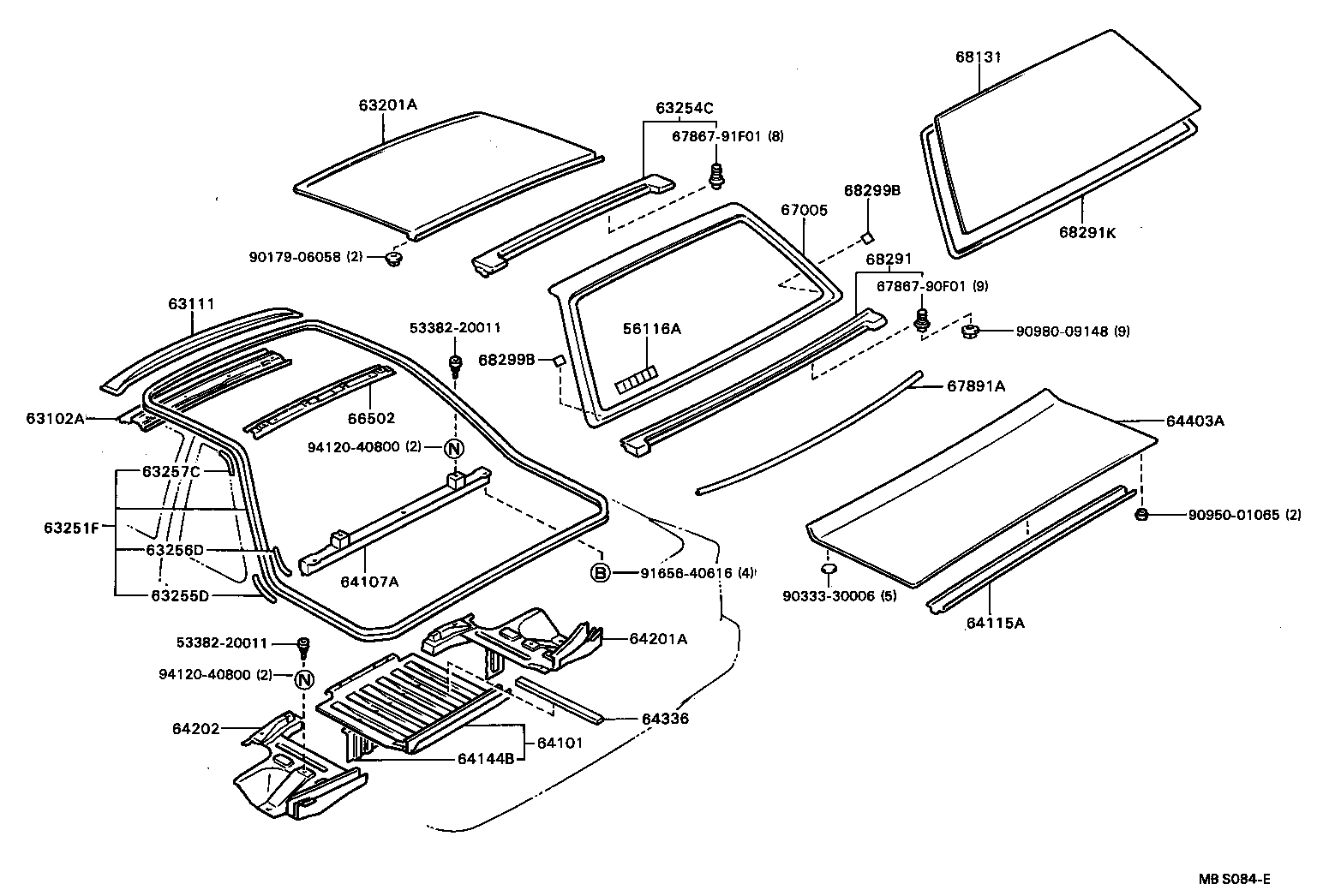

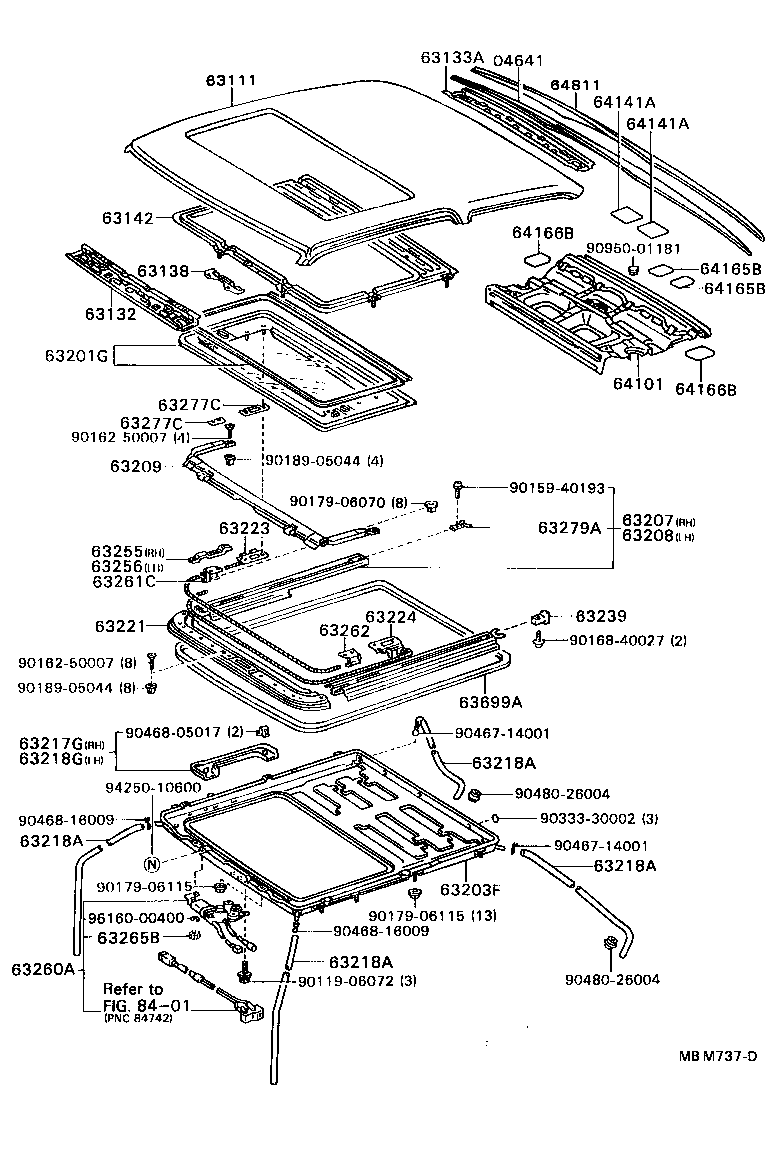

Roof Panel & Back Window Glass
110 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04641 | Dam Kit, Back Window Glass |
| 56116A | Spacer, Windshield Glass |
| 62059 | Hose Sub-assy, Umbrella Pocket Drain |
| 63023A | Stay Sub-assy, Sliding Roof, RH |
| 63024A | Stay Sub-assy, Sliding Roof, LH |
| 63029A | Gear Sub-assy, Sliding Roof Drive, Center |
| 63067B | Bracket Sub-assy, Sliding Roof Mount, RH |
| 63068B | Bracket Sub-assy, Sliding Roof Mount, LH |
| 63102A | Panel Sub-assy, Windshield Header |
| 63111 | Panel, Roof |
| 63132 | Panel, Windshield Header, Inner |
| 63133A | Frame, Back Window, Upper |
| 63137A | Bracket, Dome Lamp, NO.1 |
| 63138 | Bracket, Dome Lamp, NO.2 |
| 63139 | Bracket, Dome Lamp, NO.3 |
| 63141H | Reinforcement, Roof Panel, Center |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63201A | Panel Sub-assy, Sliding Roof OR Removable Roof |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63207 | Rail Sub-assy, Sliding Roof Guide, RH |
| 63207D | Rail Sub-assy, Sliding Roof Guide, RH |
| 63208 | Rail Sub-assy, Sliding Roof Guide, LH |
| 63208D | Rail Sub-assy, Sliding Roof Guide, LH |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63209D | Casing Sub-assy, Sliding Roof Cable |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63221 | Casing, Sliding Roof Cable Guide |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63223A | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63224A | Cable, Sliding Roof Drive, LH |
| 63239 | Stopper, Sliding Roof Panel |
| 63240D | Gear Assy, Sliding Roof Drive, RH |
| 63245E | Hose, Slide Roof Rain Channel, NO.1 |
| 63246E | Hose, Slide Roof Rain Channel, NO.2 |
| 63247A | Hose, Slide Roof Rain Channel, NO.3 |
| 63250D | Gear Assy, Sliding Roof Drive, LH |
| 63250E | Hose Assy, Tilt Roof Drain |
| 63251F | Weatherstrip, Removable Roof, Front |
| 63254C | Weatherstrip, Slide Roof, Rear |
| 63255 | Cover, Sliding Roof Guide Rail, RH |
| 63255D | Seal, Removable Roof Glass, Outer Rear |
| 63256 | Cover, Sliding Roof Guide Rail, LH |
| 63256D | Seal, Removable Roof Glass, Inner Rear |
| 63257C | Seal, Removable Roof Glass, Front |
| 63258E | Joint, Slide Roof Drain Hose, RH |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63260G | Yoke Sub-assy, Steering Sliding |
| 63261C | Shoe, Sliding Roof, Front RH |
| 63261D | Shoe, Sliding Roof |
| 63262 | Shoe, Sliding Roof, Front LH |
| 63262A | Seal, Sliding Roof, Front NO.1 |
| 63263C | Plate, Sliding Roof Lock Catch, RH |
| 63264B | Plate, Sliding Roof Lock Catch, LH |
| 63265B | Gear, Sliding Roof Drive |
| 63267B | Shaft, Sliding Roof Drive, RH |
| 63268B | Shaft, Sliding Roof Drive, LH |
| 63270D | Handle Assy, Sliding Roof Lock, RH |
| 63277C | Shim, Sliding Roof Panel |
| 63277E | Shim, Sliding Roof Panel |
| 63278D | Spacer, Sliding Roof Lock Catch |
| 63279A | Bracket, Housing TO Rail, NO.3 |
| 63280B | Handle Assy, Sliding Roof Lock, LH |
| 63281D | Stopper, Removable Roof Panel, RH |
| 63282D | Stopper, Removable Roof Panel, LH |
| 63669B | Grommet, Sliding Roof Drain |
| 63699A | Seal, Sliding Roof Guide Rail |
| 64101 | Panel Sub-assy, Upper Back |
| 64107A | Frame Sub-assy, Back |
| 64115A | Reinforcement, Back, Upper |
| 64141A | Silencer, Back Panel, NO.1 |
| 64144B | Reinforcement, Rear Floor, Center |
| 64165B | Cover, Upper Back Panel Hole, NO.1 |
| 64166B | Cover, Upper Back Panel Hole, NO.2 |
| 64201A | Extension Sub-assy, Package Tray, RH |
| 64202 | Extension Sub-assy, Package Tray, LH |
| 64336 | Pad, Package Tray Trim Silencer, Side |
| 64403A | Cover Sub-assy, Roof Concealed |
| 64811 | Glass, Back Window |
| 64933A | Bracket, Tonneau Cover Holder, RH |
| 64934A | Bracket, Tonneau Cover Holder, LH |
| 66502 | Panel Sub-assy, Roll Over |
| 67005 | Panel Sub-assy, Back Door |
| 67891A | Seal, Back Door |
| 68081 | Cable Sub-assy, Roof Concealed Cover, RH |
| 68082 | Cable Sub-assy, Roof Concealed Cover, LH |
| 68131 | Glass, Back Door |
| 68291 | Weatherstrip, Back Door Glass |
| 68291K | Dam Kit, Back Window Glass |
| 68299B | Spacer, Back Door Weatherstrip |
| 68801B | Hinge Sub-assy, Back Door |
| 68801C | Hinge Sub-assy, Back Window, Upper RH |
| 68802A | Hinge Sub-assy, Back Door |
| 68802B | Hinge Sub-assy, Back Window, Upper LH |
| 68805A | Gear Assy, Roof Concealed Cover Drive |
| 68807 | Gear Sub-assy, Roof Concealed Cover, RH |
| 68808 | Gear Sub-assy, Roof Concealed Cover, LH |
| 68838A | Pad, Back Door Hinge |
| 68861B | Pad, Back Window Hinge |
| 69307G | Cable Sub-assy, Roof Concealed Lock Control |
| 69350S | Lock Assy, Roof Concealed Cover, RH |
| 69360F | Lock Assy, Roof Concealed Cover, LH |
| 69367B | Striker, Roof Concealed Cover Lock |
| 69368D | Spacer, Roof Concealed Cover Lock Striker |
| 69370D | Lock Assy, Back Window |
| 69374A | Catch, Back Window Lock |
| 69379C | Spacer, Back Window Lock Catch |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
