Toyota Soarer
1991-05 → 2000-12 · chassis JZZ3#,UZZ3# · catalogue 321140 · Japan
Discontinued model
Data version 2001-07

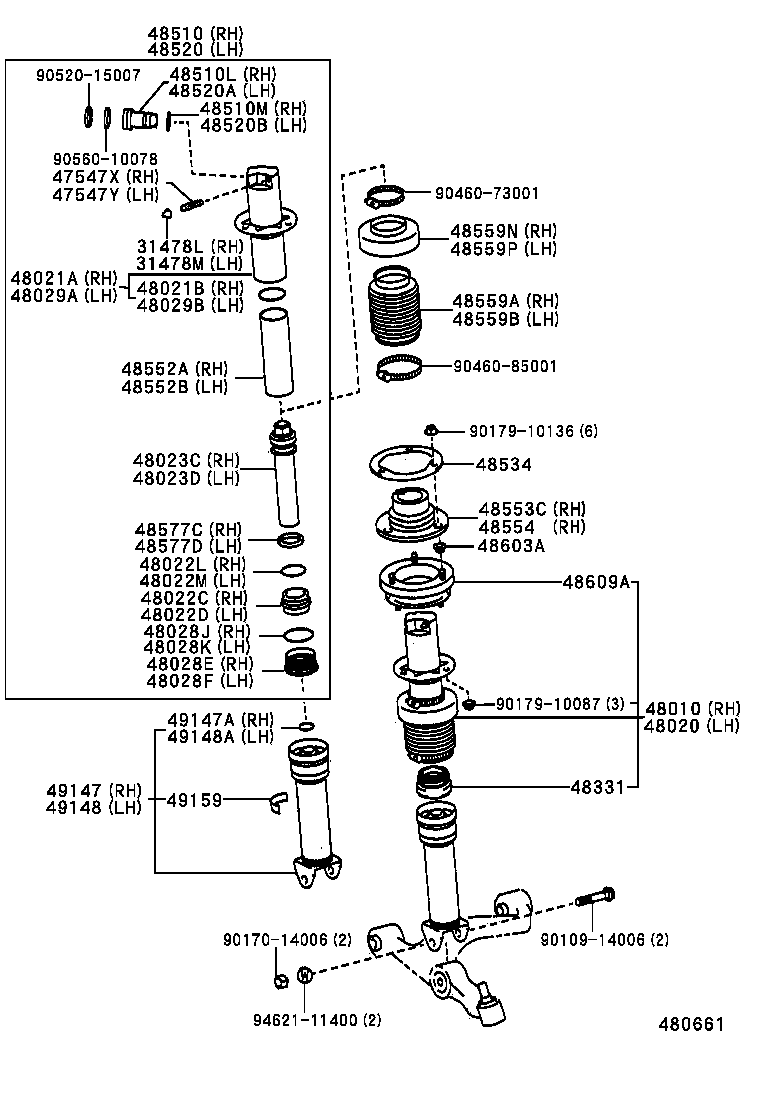

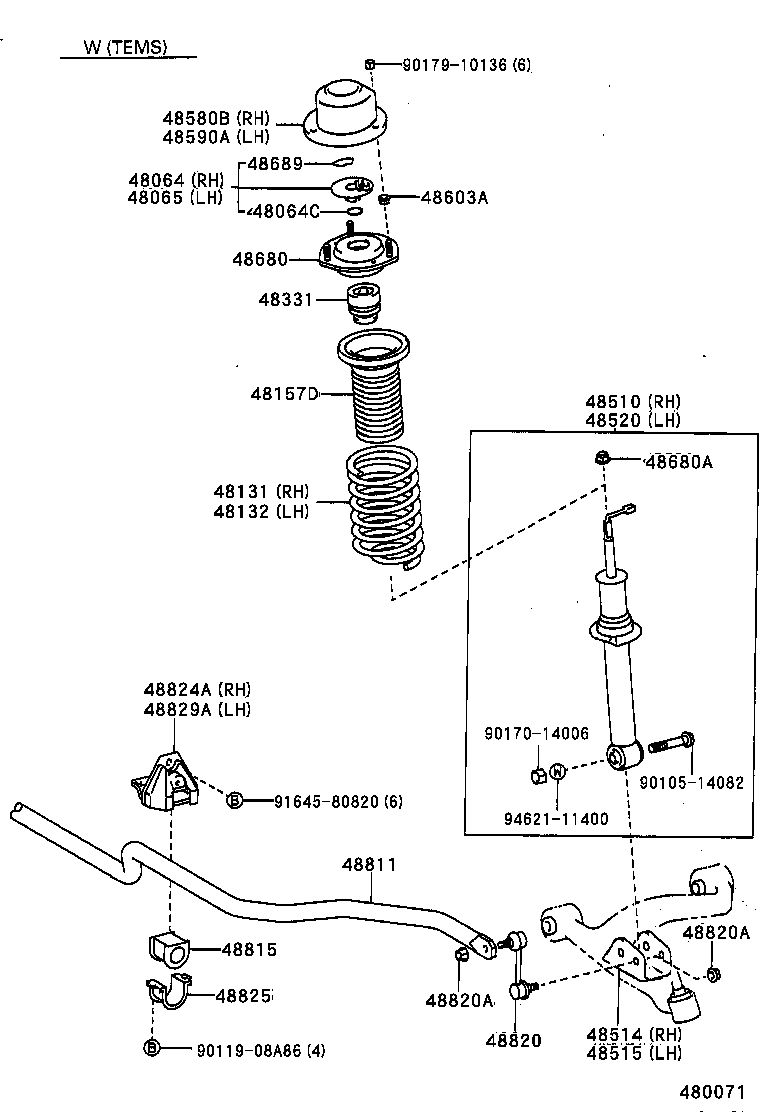

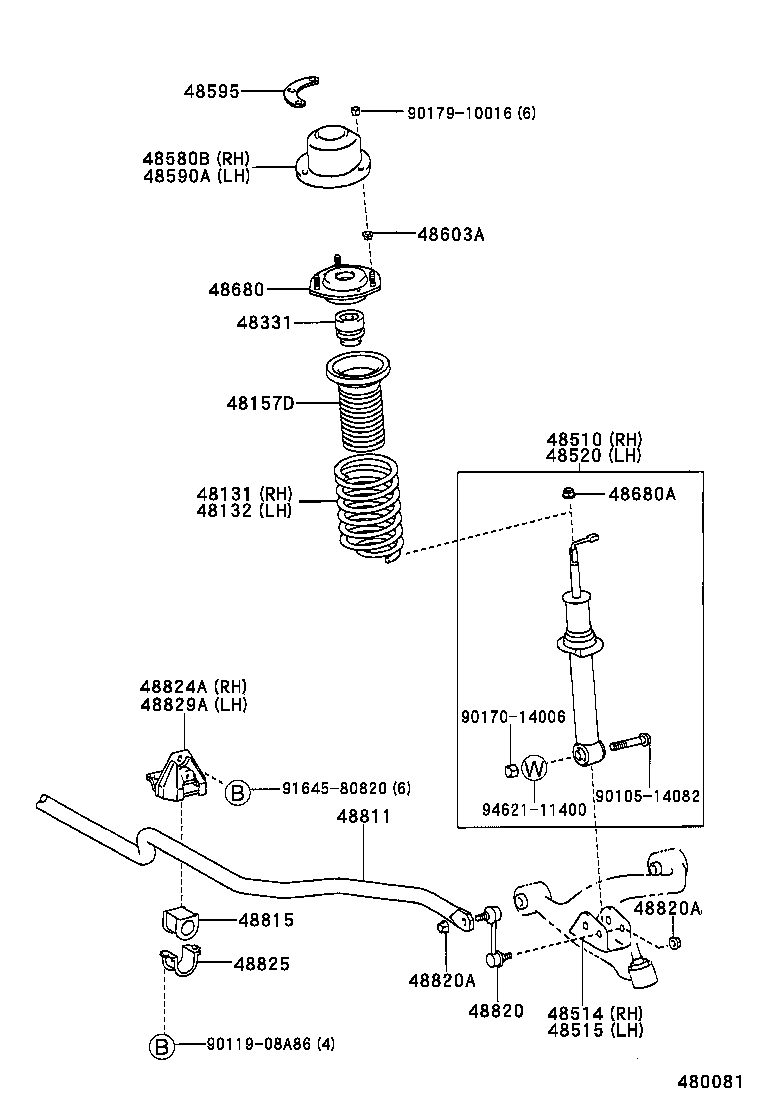

Front Spring & Shock Absorber
69 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 31478L | Cap, Front Shock Absorber Bleeder Plug, RH |
| 31478M | Cap, Front Shock Absorber Bleeder Plug, LH |
| 47547X | Plug, Front Shock Absorber Bleeder, RH |
| 47547Y | Plug, Front Shock Absorber Bleeder, LH |
| 48010 | Cylinder Assy, Pneumatic, Front RH W/Shock Absorber |
| 48020 | Cylinder Assy, Pneumatic, Front LH W/Shock Absorber |
| 48021A | Shell Sub-assy, Front Shock Absorber, RH |
| 48021B | Ring, O(FOR FRONT SHOCK ABSORBER SHELL RH) |
| 48022C | Guide Sub-assy, Front Shock Absorber Rod, RH |
| 48022D | Guide Sub-assy, Front Shock Absorber Rod, LH |
| 48022L | Ring, O(FOR FRONT SHOCK ABSORBER ROD GUIDE RH) |
| 48022M | Ring, O(FOR FRONT SHOCK ABSORBER ROD GUIDE LH) |
| 48023C | Rod Sub-assy, Front Shock Absorber Piston, RH |
| 48023D | Rod Sub-assy, Front Shock Absorber Piston, LH |
| 48028E | Nut Sub-assy, Front Shock Absorber Ring, RH |
| 48028F | Nut Sub-assy, Front Shock Absorber Ring, LH |
| 48028J | Ring, O(FOR FRONT SHOCK ABSORBER RING NUT RH) |
| 48028K | Ring, O(FOR FRONT SHOCK ABSORBER RING NUT LH) |
| 48029A | Shell Sub-assy, Front Shock Absorber, LH |
| 48029B | Ring, O(FOR FRONT SHOCK ABSORBER SHELL LH) |
| 48064 | Cover Sub-assy, Front Suspension Support, RH |
| 48064C | Ring, Set(FOR FRONT SUSPENSION SUPPORT COVER) |
| 48065 | Cover Sub-assy, Front Suspension Support, LH |
| 48131 | Spring, Front Coil, RH |
| 48132 | Spring, Front Coil, LH |
| 48157D | Insulator, Front Coil Spring |
| 48331 | Bumper, Front Spring, NO.1 |
| 48510 | Absorber Assy, Shock, Front RH |
| 48510L | Plug, Front Shock Absorber Breather, RH |
| 48510M | Ring, O(FOR FRONT SHOCK ABSORBER BREATHER PLUG RH) |
| 48514 | Bracket, Front Shock Absorber, Lower RH |
| 48515 | Bracket, Front Shock Absorber, Lower LH |
| 48520 | Absorber Assy, Shock, Front LH |
| 48520A | Plug, Front Shock Absorber Breather, LH |
| 48520B | Ring, O(FOR FRONT SHOCK ABSORBER BREATHER PLUG LH) |
| 48534 | Plate, Front Shock Absorber Upper Bracket |
| 48552A | Cylinder, Front Shock Absorber, RH |
| 48552B | Cylinder, Front Shock Absorber, LH |
| 48553C | Cap, Front Shock Absorber, RH |
| 48554 | Cap, Front Shock Absorber, LH |
| 48559A | Cover, Front Shock Absorber Dust, RH NO.1 |
| 48559B | Cover, Front Shock Absorber Dust, LH NO.1 |
| 48559N | Cover, Front Shock Absorber Dust, RH NO.2 |
| 48559P | Cover, Front Shock Absorber Dust, LH NO.2 |
| 48577C | Stopper, Front Shock Absorber Rebound, RH |
| 48577D | Stopper, Front Shock Absorber Rebound, LH |
| 48580B | Cap Assy, Front Shock Absorber, RH |
| 48590A | Cap Assy, Front Shock Absorber, LH |
| 48595 | Clamp, Actuator Harness, RH |
| 48603A | Nut(FOR FRONT SUSPENSION SUPPORT) |
| 48609A | Support Sub-assy, Front Suspension |
| 48680 | Support Assy, Front Suspension |
| 48680A | Nut(FOR FRONT SUPPORT TO FRONT SHOCK ABSORBER) |
| 48680E | Plug, Hole(FOR FRONT SUSPENSION SUPPORT) |
| 48681A | Gasket, Front Suspension Support, RH |
| 48681B | Gasket, Front Suspension Support, LH |
| 48689 | Label, Tems Caution(FOR FRONT SUSPENSION) |
| 48811 | Bar, Stabilizer, Front |
| 48815 | Bush, Front Stabilizer Bar, NO.1 |
| 48820 | Link Assy, Front Stabilizer |
| 48820A | Nut(FOR FRONT STABILIZER LINK) |
| 48824A | Bracket, Front Stabilizer, NO.1 RH |
| 48825 | Bracket, Stabilizer, NO.2 |
| 48829A | Bracket, Front Stabilizer, NO.1 LH |
| 49147 | Accumulator, Front Shock Absorber, RH |
| 49147A | Ring, O(FOR FRONT SHOCK ABSORBER ACCUMULATOR RH) |
| 49148 | Accumulator, Front Shock Absorber, LH |
| 49148A | Ring, O(FOR FRONT SHOCK ABSORBER ACCUMULATOR LH) |
| 49159 | Label, Front Suspension Control Accumulator Caution |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
