Toyota Soarer
1991-05 → 2000-12 · chassis JZZ3#,UZZ3# · catalogue 321140 · Japan
Discontinued model
Data version 2001-07

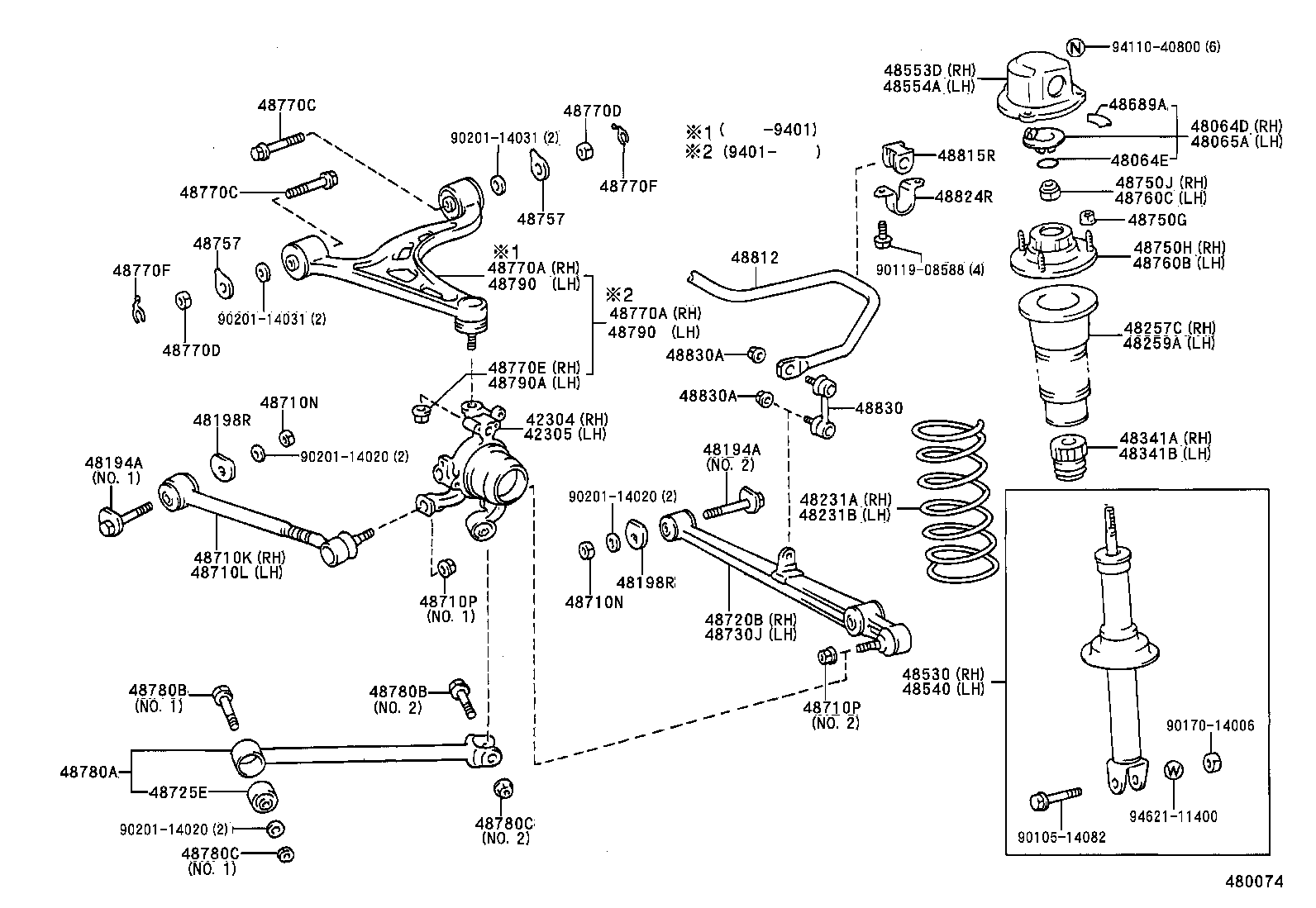

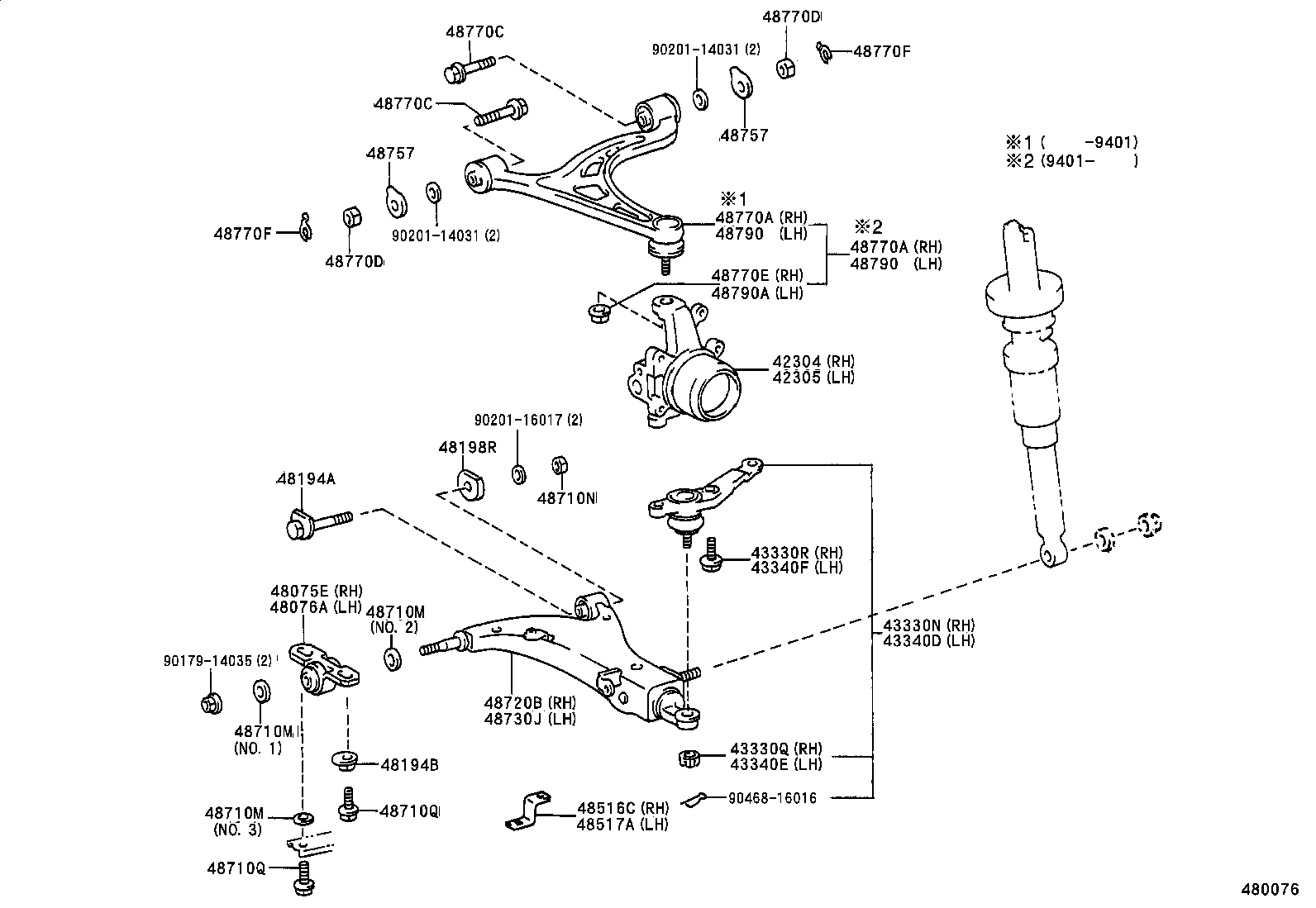

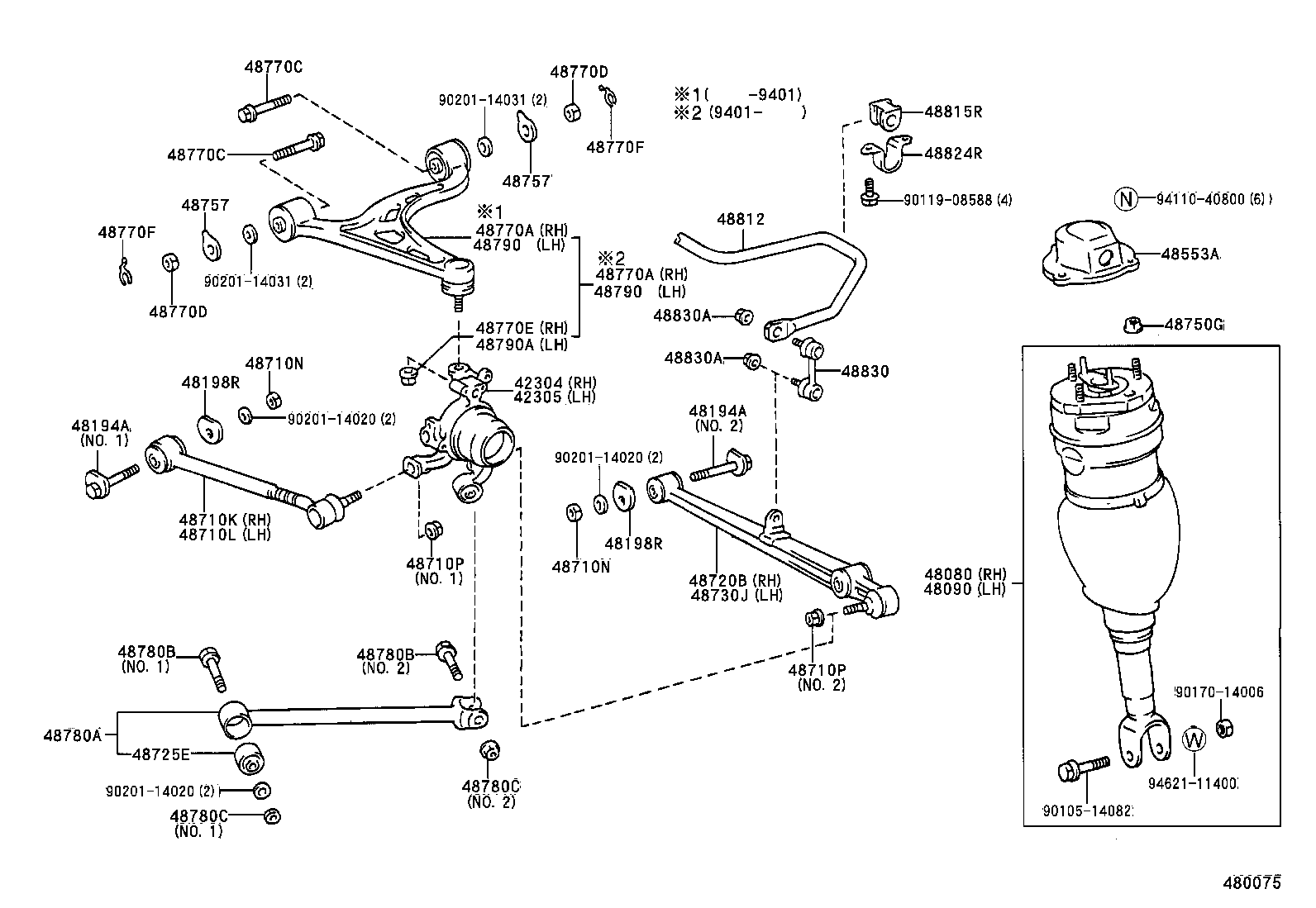

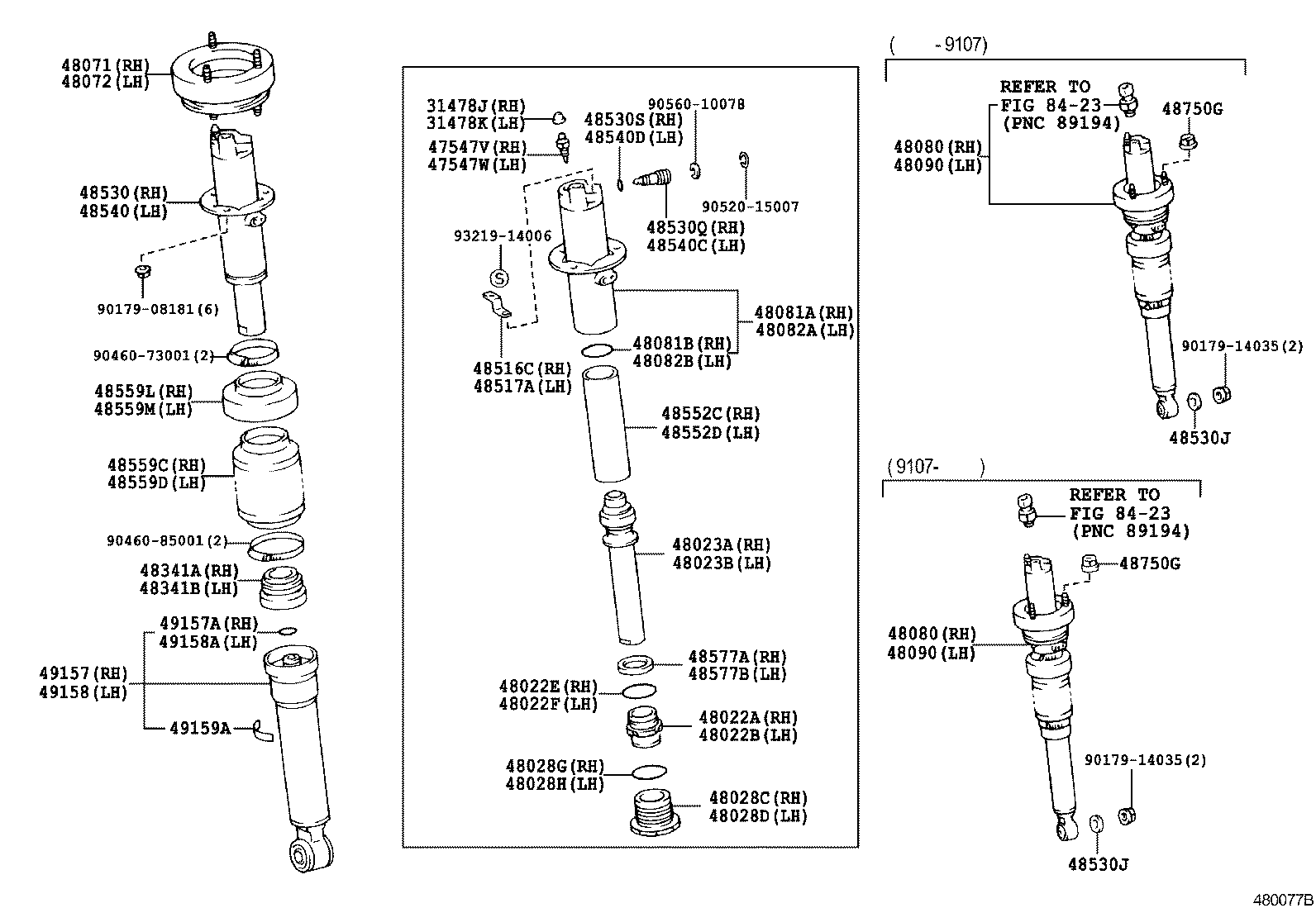

Rear Spring & Shock Absorber
100 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 31478J | Cap, Rear Shock Absorber Bleeder Plug, RH |
| 31478K | Cap, Rear Shock Absorber Bleeder Plug, LH |
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 43330N | Joint Assy, Lower Ball, Rear RH |
| 43330Q | Nut, Castle (FOR REAR LOWER BALL JOINT RH) |
| 43330R | Bolt (FOR REAR LOWER BALL JOINT RH) |
| 43340D | Joint Assy, Lower Ball, Rear LH |
| 43340E | Nut, Castle (FOR REAR LOWER BALL JOINT LH) |
| 43340F | Bolt (FOR REAR LOWER BALL JOINT LH) |
| 47547V | Plug, Rear Shock Absorber Bleeder, RH |
| 47547W | Plug, Rear Shock Absorber Bleeder, LH |
| 48022A | Guide Sub-assy, Rear Shock Absorber Rod, RH |
| 48022B | Guide Sub-assy, Rear Shock Absorber Rod, LH |
| 48022E | Ring, O(FOR REAR SHOCK ABSORBER ROD GUIDE RH) |
| 48022F | Ring, O(FOR REAR SHOCK ABSORBER ROD GUIDE LH) |
| 48023A | Rod Sub-assy, Rear Shock Absorber Piston, RH |
| 48023B | Rod Sub-assy, Rear Shock Absorber Piston, LH |
| 48028C | Nut Sub-assy, Rear Shock Absorber Ring, RH |
| 48028D | Nut Sub-assy, Rear Shock Absorber Ring, LH |
| 48028G | Ring, O(FOR REAR SHOCK ABSORBER RING NUT RH) |
| 48028H | Ring, O(FOR REAR SHOCK ABSORBER RING NUT LH) |
| 48064D | Cover Sub-assy, Rear Suspension Support, RH |
| 48064E | Ring, Set(FOR REAR SUSPENSION SUPPORT COVER) |
| 48065A | Cover Sub-assy, Rear Suspension Support, LH |
| 48071 | Support Sub-assy, Rear Suspension, RH |
| 48072 | Support Sub-assy, Rear Suspension, LH |
| 48075E | Bracket Sub-assy, Lower Control Arm, NO.1 |
| 48076A | Bracket Sub-assy, Lower Control Arm, NO.2 |
| 48080 | Cylinder Assy, Pneumatic, Rear RH W/Shock Absorber |
| 48081A | Shell Sub-assy, Rear Shock Absorber, RH |
| 48081B | Ring, O(FOR REAR SHOCK ABSORBER SHELL RH) |
| 48082A | Shell Sub-assy, Rear Shock Absorber, LH |
| 48082B | Ring, O(FOR REAR SHOCK ABSORBER SHELL LH) |
| 48090 | Cylinder Assy, Pneumatic, Rear LH W/Shock Absorber |
| 48194A | Cam, Rear Suspension Camber Adjust, NO.1 |
| 48194B | Cam, Rear Suspension Camber Adjust, NO.3 |
| 48198R | Cam, Rear Suspension Camber Adjust, NO.2 |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48516C | Bracket, Rear Shock Absorber, NO.1 RH |
| 48517A | Bracket, Rear Shock Absorber, NO.1 LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48530Q | Plug, Breather(FOR REAR SHOCK ABSORBER RH) |
| 48530S | Ring, O(FOR REAR SHOCK ABSORBER BREATHER PLUG RH) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48540C | Plug, Breather(FOR REAR SHOCK ABSORBER LH) |
| 48540D | Ring, O(FOR REAR SHOCK ABSORBER BREATHER PLUG LH) |
| 48552C | Cylinder, Rear Shock Absorber, RH |
| 48552D | Cylinder, Rear Shock Absorber, LH |
| 48553A | Cap, Shock Absorber |
| 48553D | Cap, Rear Shock Absorber, RH |
| 48554A | Cap, Rear Shock Absorber, LH |
| 48559C | Cover, Rear Shock Absorber Dust, RH NO.1 |
| 48559D | Cover, Rear Shock Absorber Dust, LH NO.1 |
| 48559L | Cover, Rear Shock Absorber Dust, RH NO.2 |
| 48559M | Cover, Rear Shock Absorber Dust, LH NO.2 |
| 48577A | Stopper, Rear Shock Absorber Rebound, RH |
| 48577B | Stopper, Rear Shock Absorber Rebound, LH |
| 48689A | Label, Tems Caution(FOR REAR SUSPENSION) |
| 48710K | Arm Assy, Rear Lower Control, RH NO.2 |
| 48710L | Arm Assy, Rear Lower Control, LH NO.2 |
| 48710M | Retainer, Cushion, NO.1(FOR REAR LOWER CONTROL ARM) |
| 48710N | Nut, NO.1(FOR REAR LOWER CONTROL ARM) |
| 48710P | Nut, NO.2(FOR REAR LOWER CONTROL ARM) |
| 48710Q | Bolt(FOR REAR LOWER CONTROL ARM) |
| 48720B | Arm Assy, Rear Lower Control, RH NO.1 |
| 48725E | Bush, Rear Strut Rod |
| 48730J | Arm Assy, Rear Lower Control, LH NO.1 |
| 48750G | Nut(FOR REAR SUSPENSION SUPPORT) |
| 48750H | Support Assy, Rear Suspension, RH |
| 48750J | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH) |
| 48757 | Attachment, Rear Suspension Arm |
| 48760B | Support Assy Rear Suspension, LH |
| 48760C | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH) |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48770C | Bolt(FOR REAR UPPER CONTROL ARM) |
| 48770D | Nut(FOR REAR UPPER CONTROL ARM) |
| 48770E | Nut, NO.1(FOR REAR UPPER CONTROL ARM RH) |
| 48770F | Ring, E(FOR REAR UPPER CONTROL ARM) |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48790A | Nut, NO.1(FOR REAR UPPER CONTROL ARM LH) |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830 | Link Assy, Rear Stabilizer |
| 48830A | Nut(FOR REAR STABILIZER LINK) |
| 49157 | Accumulator, Rear Shock Absorber, RH |
| 49157A | Ring, O(FOR REAR SHOCK ABSORBER ACCUMULATOR RH) |
| 49158 | Accumulator, Rear Shock Absorber, LH |
| 49158A | Ring, O(FOR REAR SHOCK ABSORBER ACCUMULATOR LH) |
| 49159A | Label, Rear Suspension Control Accumulator Caution |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
