Toyota Crown
1983-08 → 1987-08 · chassis GS12#,LS12#,MS12#,YS120 · catalogue 331150 · Japan
Discontinued model
Data version 1988-01

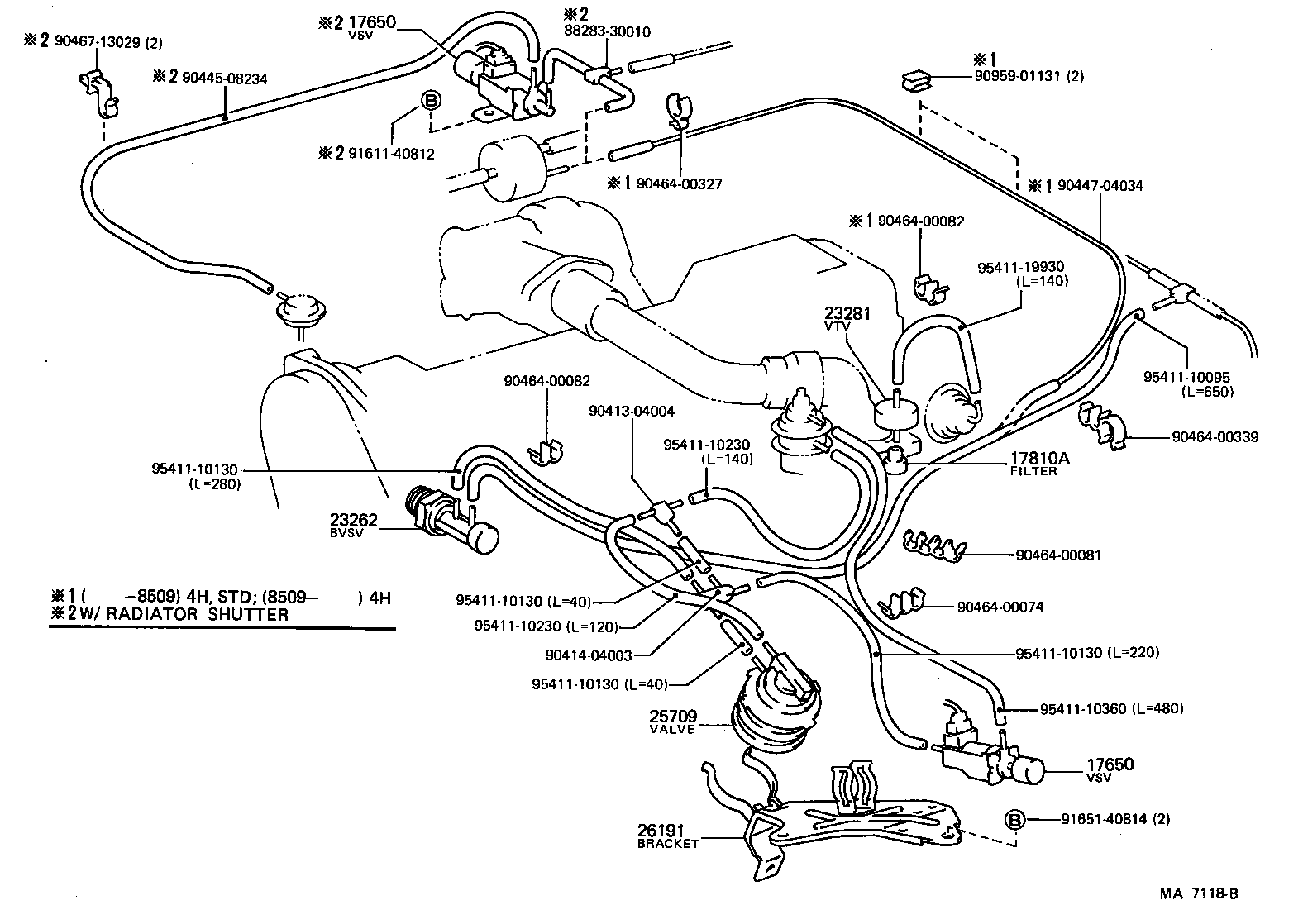

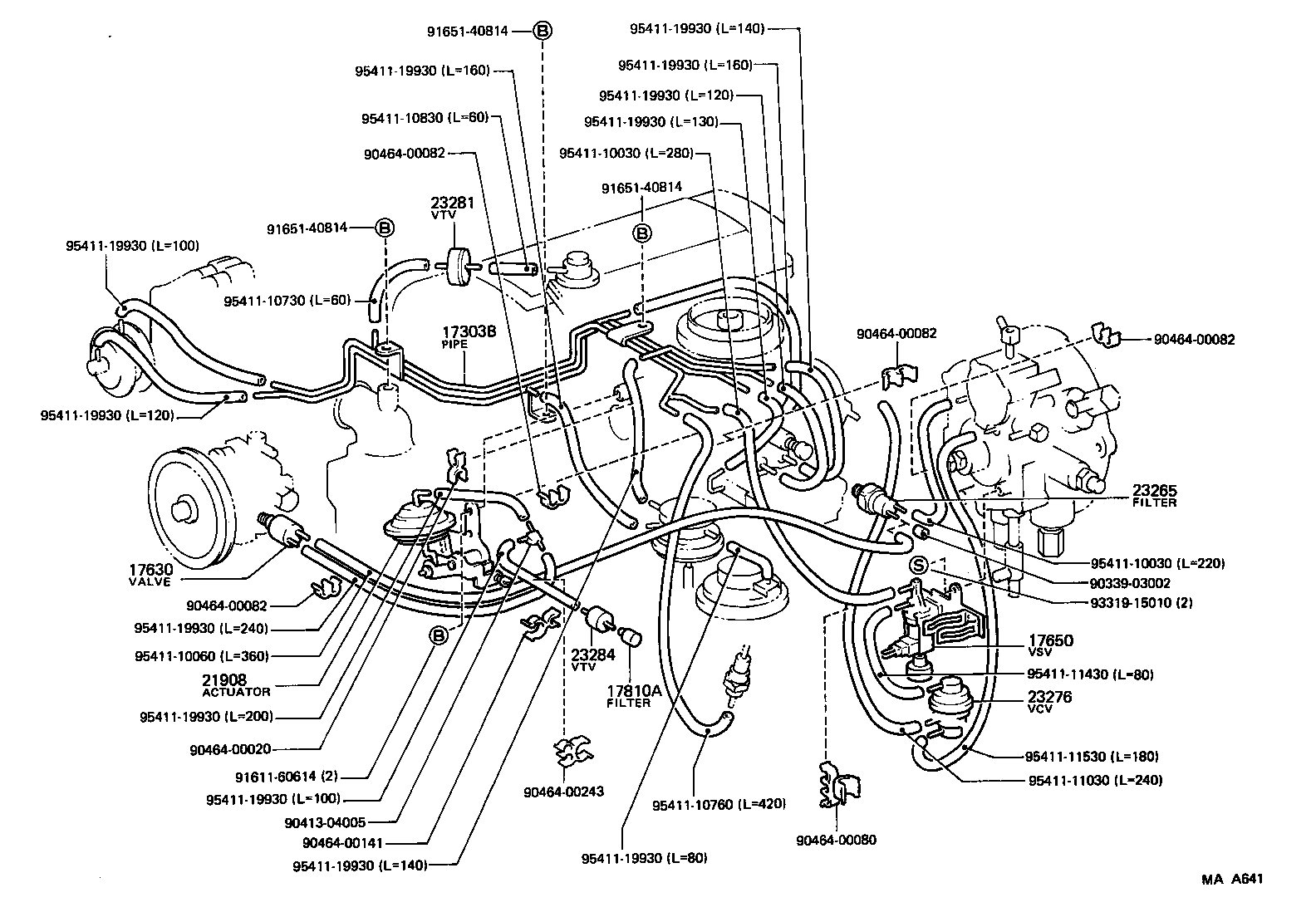

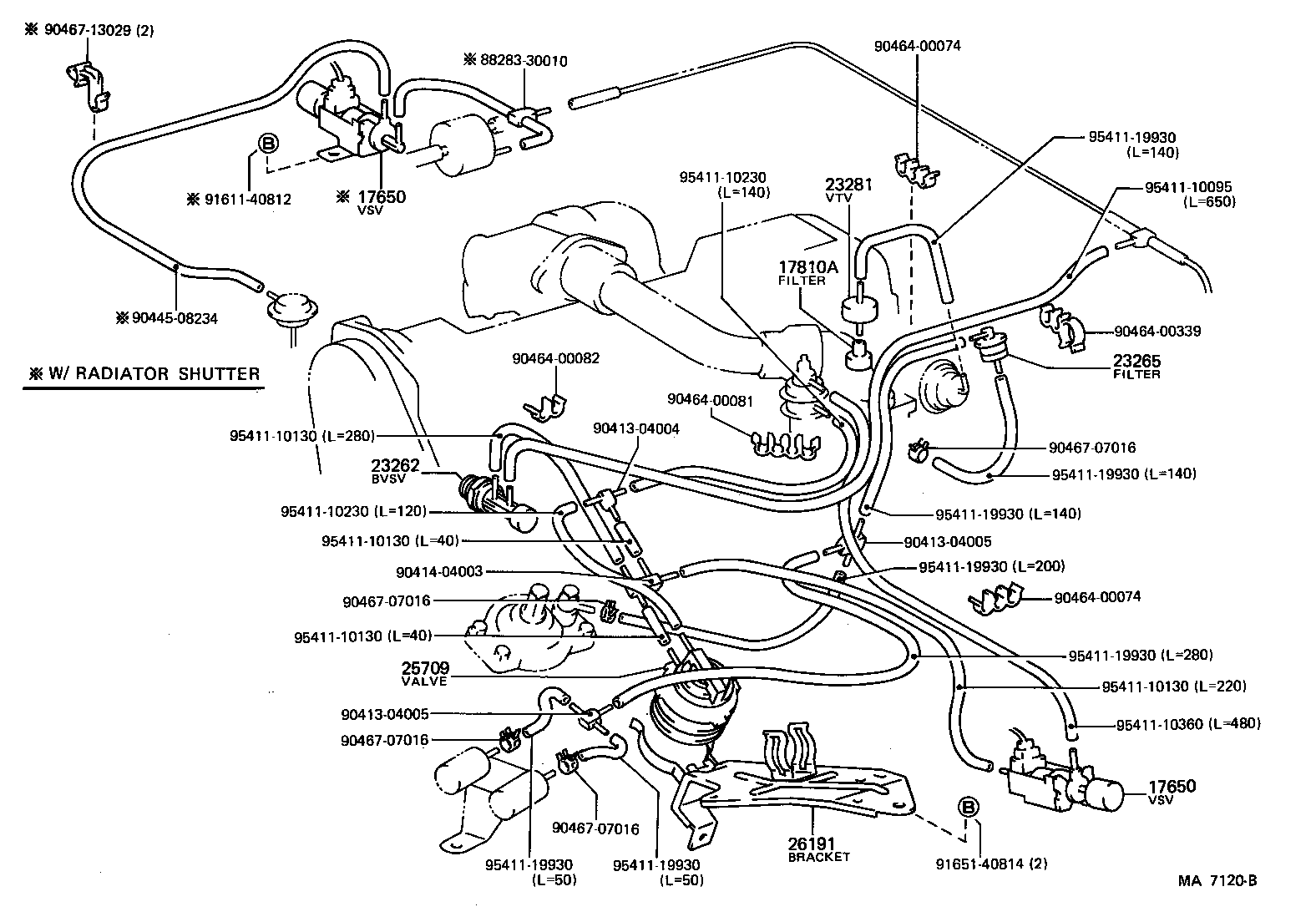

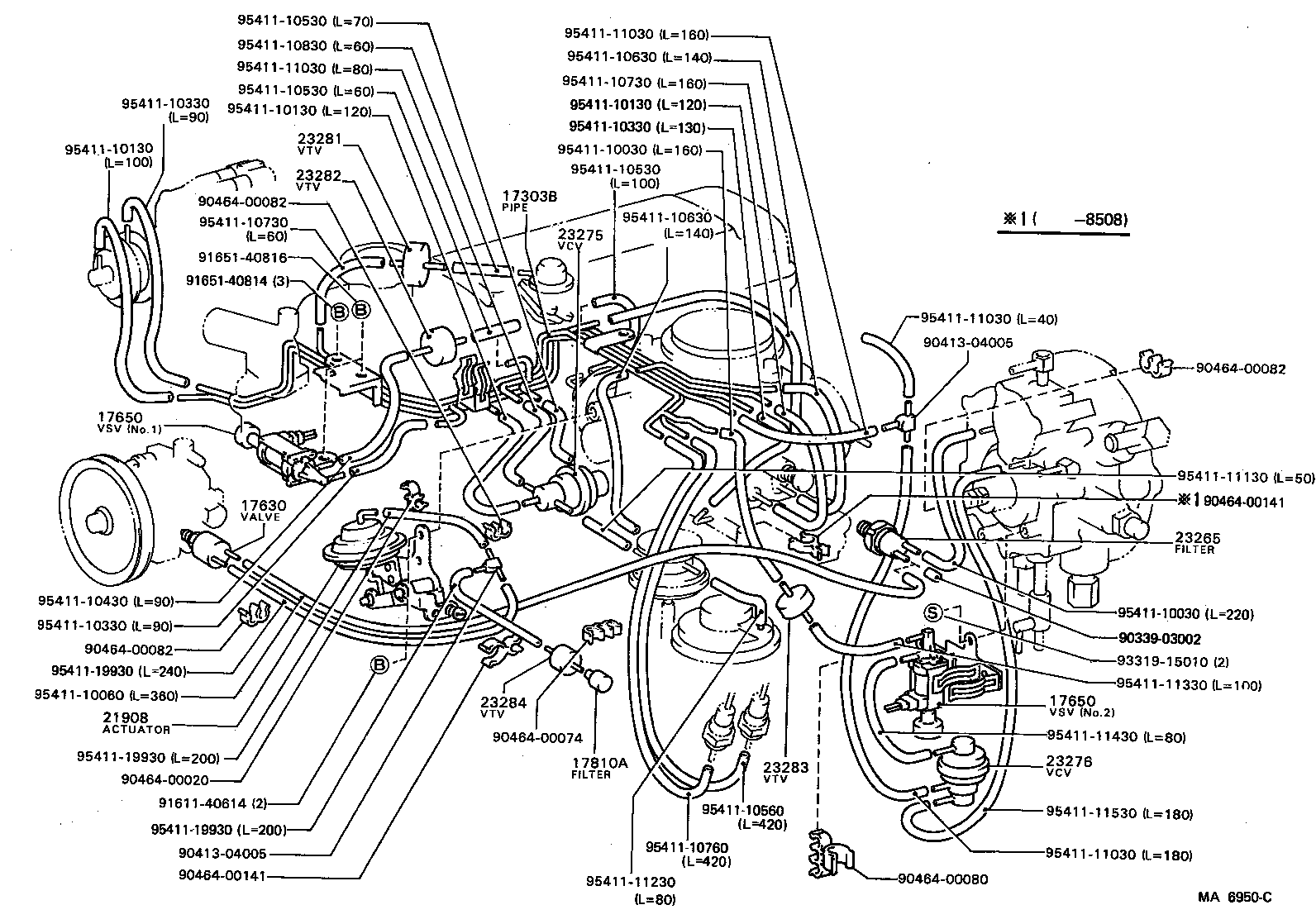

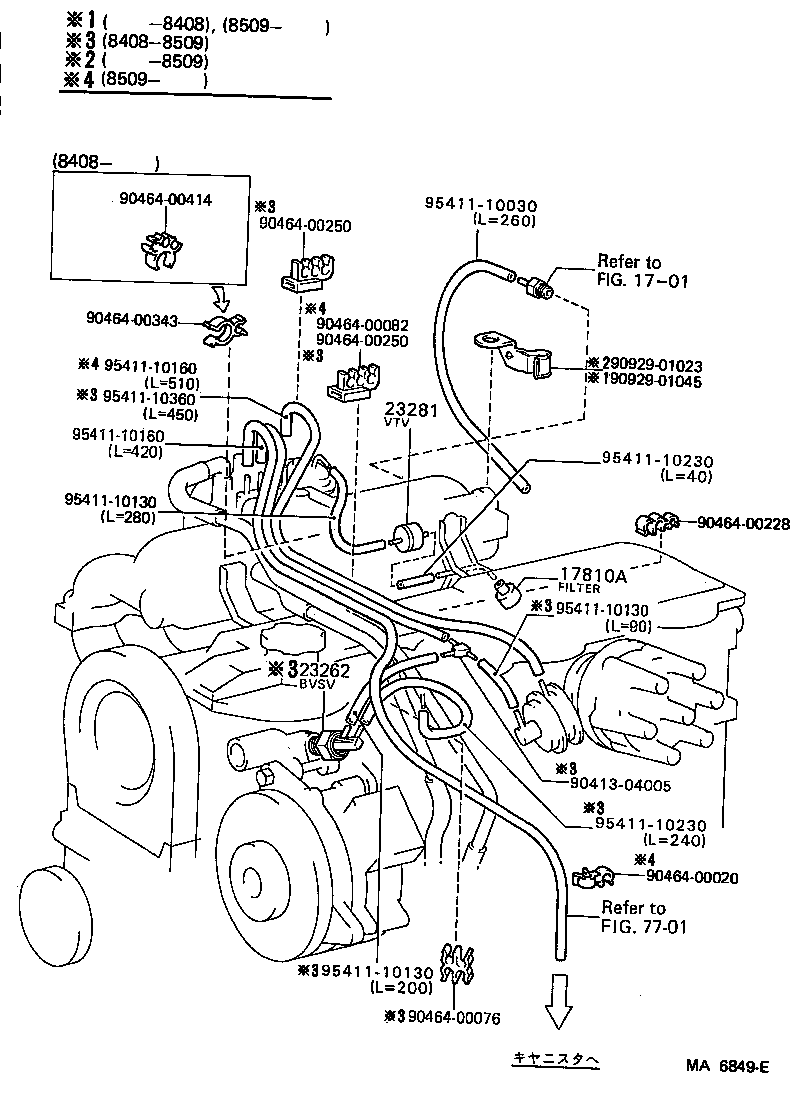

Vacuum Piping
34 part groups · 20 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 17303B | Pipe Sub-assy, Air, NO.1 |
| 17303E | Hose, NO.1(FOR AIR PIPE) |
| 17303F | Hose, NO.2(FOR AIR PIPE) |

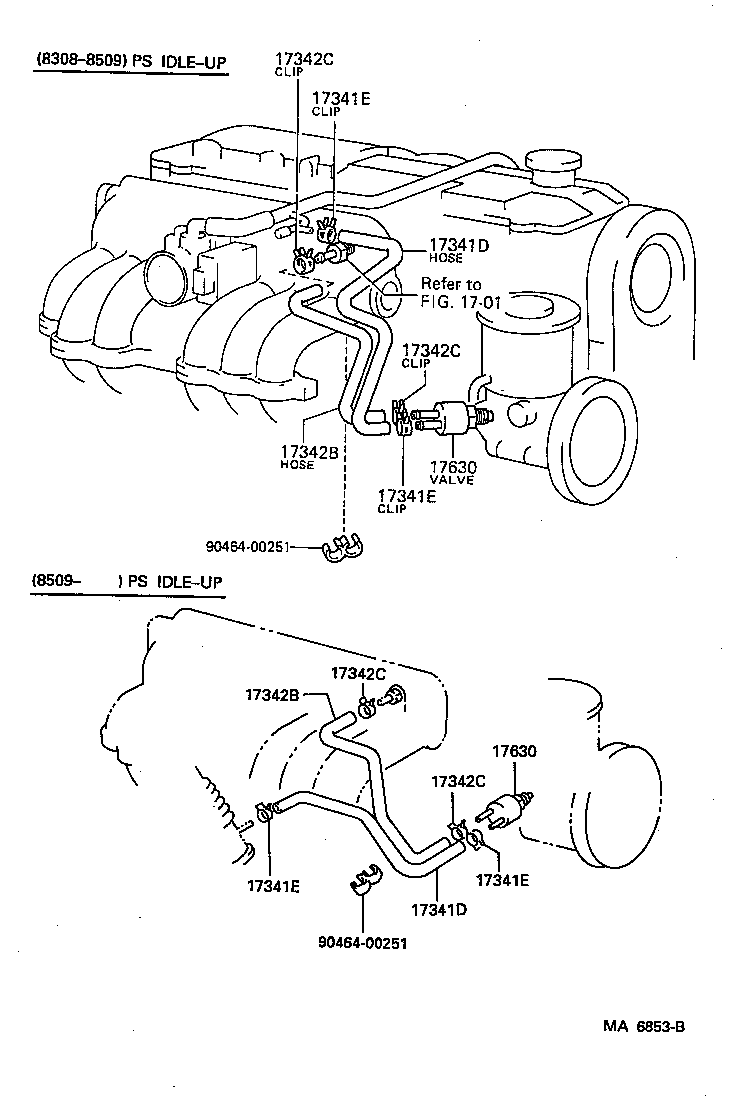

| 17341D | Hose, NO.1(FOR IDLE-UP) |
| 17341E | Clip, NO.1(FOR IDLE-UP HOSE) |
| 17342B | Hose, NO.2(FOR IDLE-UP) |
| 17342C | Clip, NO.2(FOR IDLE-UP HOSE) |
| 17343B | Hose, NO.3(FOR IDLE-UP) |
| 17343C | Clip, NO.3(FOR IDLE-UP HOSE) |
| 17344C | Hose, NO.4(FOR IDLE-UP) |
| 17344D | Clip, NO.4(FOR IDLE-UP HOSE) |
| 17345B | Hose, NO.5(FOR IDLE-UP) |
| 17345C | Clip, NO.5(FOR IDLE-UP HOSE) |
| 17345D | Hose, Air, NO.5 |
| 17345E | Clamp OR Clip(FOR AIR HOSE, NO.5) |
| 17630 | Valve Assy, Air Control |
| 17650 | Valve Assy, Vacuum Switching |
| 17670P | Valve Assy, Air By-pass |
| 17671 | Gasket, Air By-pass Valve |
| 17810A | Filter Assy, Air |
| 21908 | Actuator Sub-assy, Idle-up |
| 23262 | Valve, Bimetal Vacuum Switching, NO.1 |
| 23265 | Filter, Gas, NO.1 |
| 23275 | Valve, Vacuum Control, NO.1 |
| 23276 | Valve, Vacuum Control, NO.2 |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23282 | Valve, Vacuum Transmitting, NO.2 |
| 23283 | Valve, Vacuum Transmitting, NO.3 |
| 23284 | Valve, Vacuum Transmitting, NO.4 |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25709 | Valve Sub-assy, High Altitude Compensator |
| 25719 | Tank, Vacuum Surge |
| 25804 | Valve Set, Vacuum Control |
| 26191 | Bracket, Intake Air Control Valve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
