Toyota Crown
1987-09 → 1991-10 · chassis GS13#,LS13#,MS13#,YS130,UZS131,JZS13# · catalogue 331160 · Japan
Discontinued model
Data version 1992-04

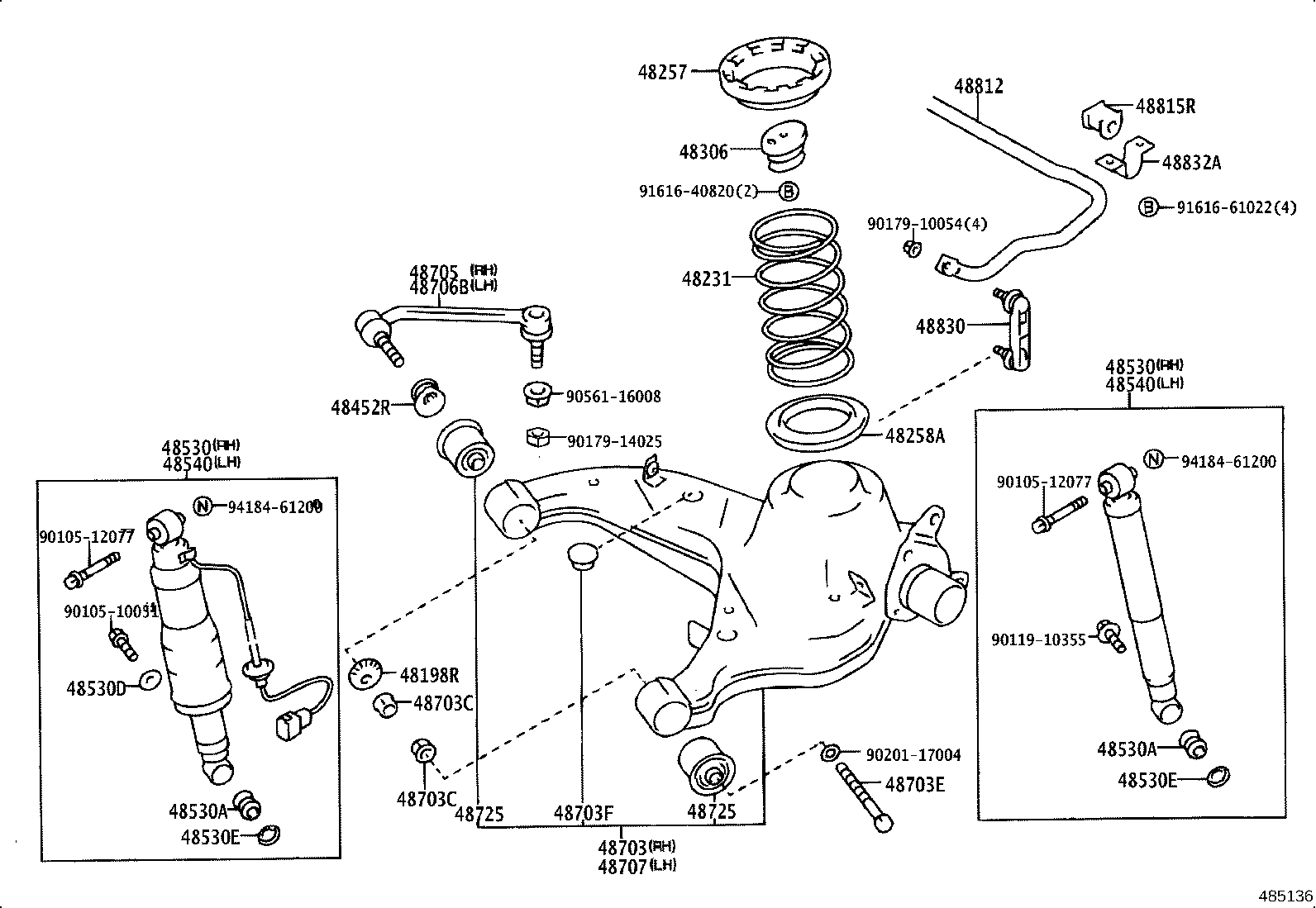

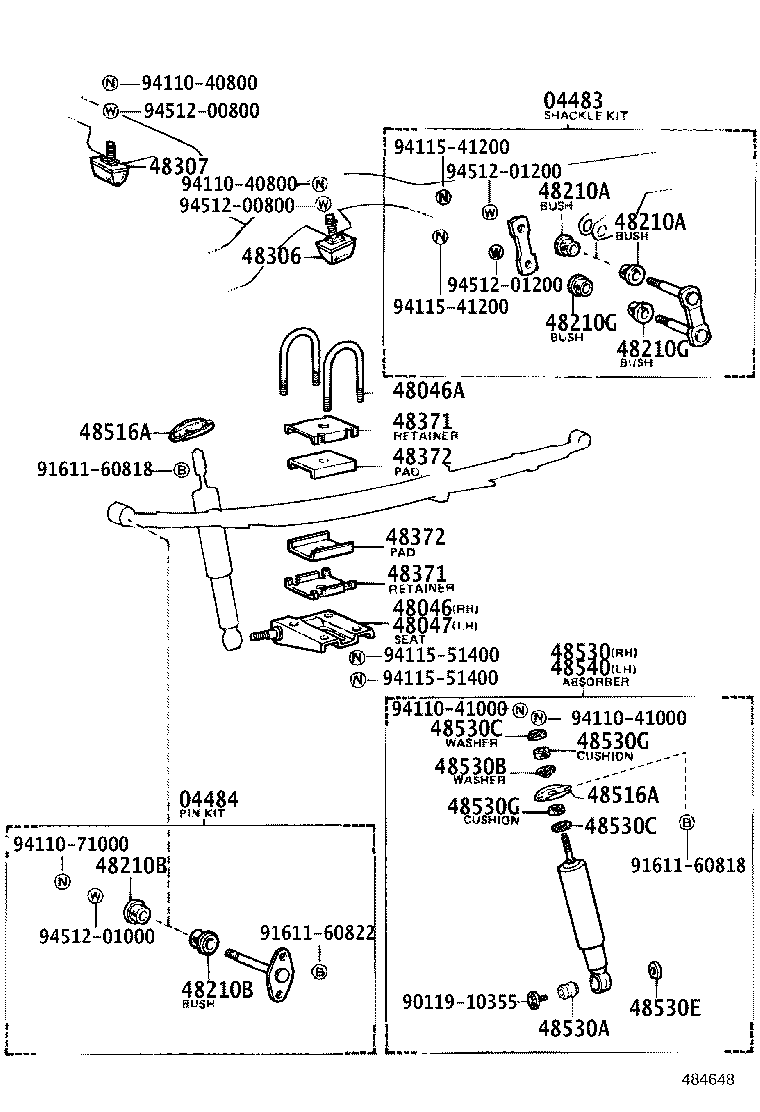

Rear Spring & Shock Absorber
61 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 04484 | Pin Kit, Rear Spring |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |
| 48080 | Cylinder Assy, Pneumatic, Rear RH W/Shock Absorber |
| 48090 | Cylinder Assy, Pneumatic, Rear LH W/Shock Absorber |
| 48198R | Cam, Rear Suspension Camber Adjust, NO.2 |
| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210B | Bush(FOR REAR SPRING PIN) |
| 48210G | Bush(FOR REAR SPRING SHACKLE LOWER) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48220 | Spring Assy, Rear LH |
| 48231 | Spring, Coil, Rear |
| 48257 | Insulator, Rear Coil Spring |
| 48258A | Insulator, Rear Coil Spring, Lower |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48307 | Bumper Sub-assy, Differential Carrier |
| 48371 | Retainer, Rear Spring Pad |
| 48372 | Pad, Rear Spring |
| 48452R | Plate, Rear Suspension Toe Adjust, NO.2 |
| 48516A | Bracket, Rear Shock Absorber, Upper |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48530D | Washer, Rear Shock Absorber Cushion, NO.3 |
| 48530E | Washer, Rear Shock Absorber Cushion, NO.4 |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48553A | Cap, Shock Absorber |
| 48702C | Bush Sub-assy, Lower Control Arm |
| 48703 | Arm Sub-assy, Rear Suspension, RH |
| 48703C | Nut(FOR REAR SUSPENSION ARM) |
| 48703E | Bolt(FOR REAR SUSPENSION ARM) |
| 48703F | Plug, Hole(FOR REAR SUSPENSION ARM) |
| 48705 | Link Sub-assy, Toe Control, RH |
| 48706A | Bush Sub-assy, Rear Lateral Control Rod |
| 48706B | Link Sub-assy, Toe Control, LH |
| 48707 | Arm Sub-assy, Rear Suspension, LH |
| 48710 | Arm Assy, Upper Control |
| 48715A | Bolt, Hexagon(FOR UPPER CONTROL ARM) |
| 48720 | Arm Assy, Lower Control, RH |
| 48725 | Bush, Lower Control Arm |
| 48725A | Bolt(FOR LOWER CONTROL ARM) |
| 48729 | Plate, Lower Control Arm Bolt Lock |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48745 | Bush, Lateral Control Rod |
| 48745A | Bolt, Hexagon(FOR LATERAL CONTROL ROD) |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817R | Cushion, Stabilizer(FOR REAR) |
| 48817S | Retainer, Cushion, NO.1(FOR STABILIZER REAR BAR) |
| 48819B | Bolt, Rear Stabilizer |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830 | Link Assy, Rear Stabilizer |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
| 48836R | Bracket, Rear Stabilizer End, RH |
| 48837R | Bracket, Rear Stabilizer End, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
