Toyota Crown/Crown Majesta
1991-10 → 1995-08 · chassis JZS14#,LS141,UZS14#,GS141 · catalogue 331180 · Japan
Discontinued model
Data version 1996-03

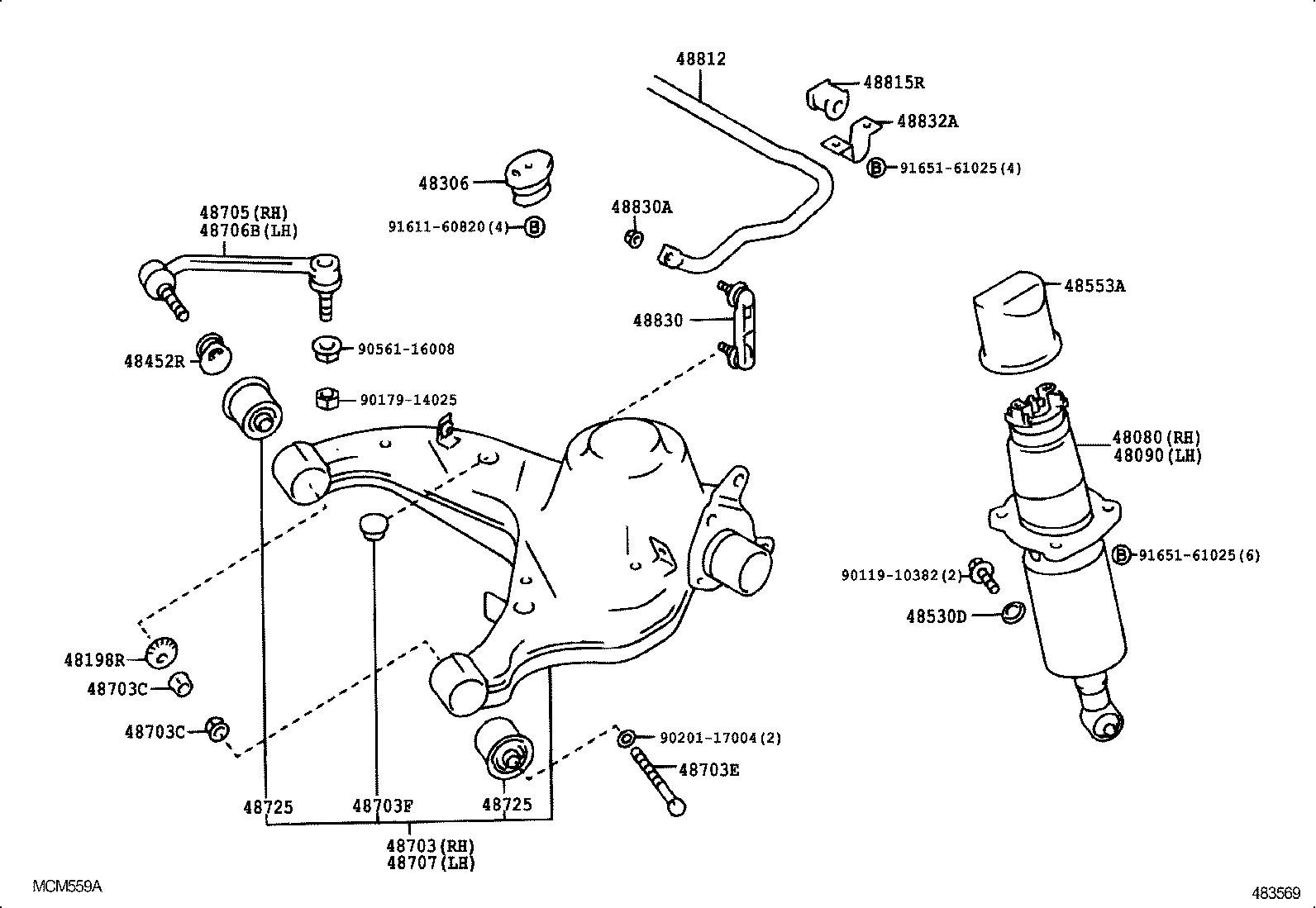

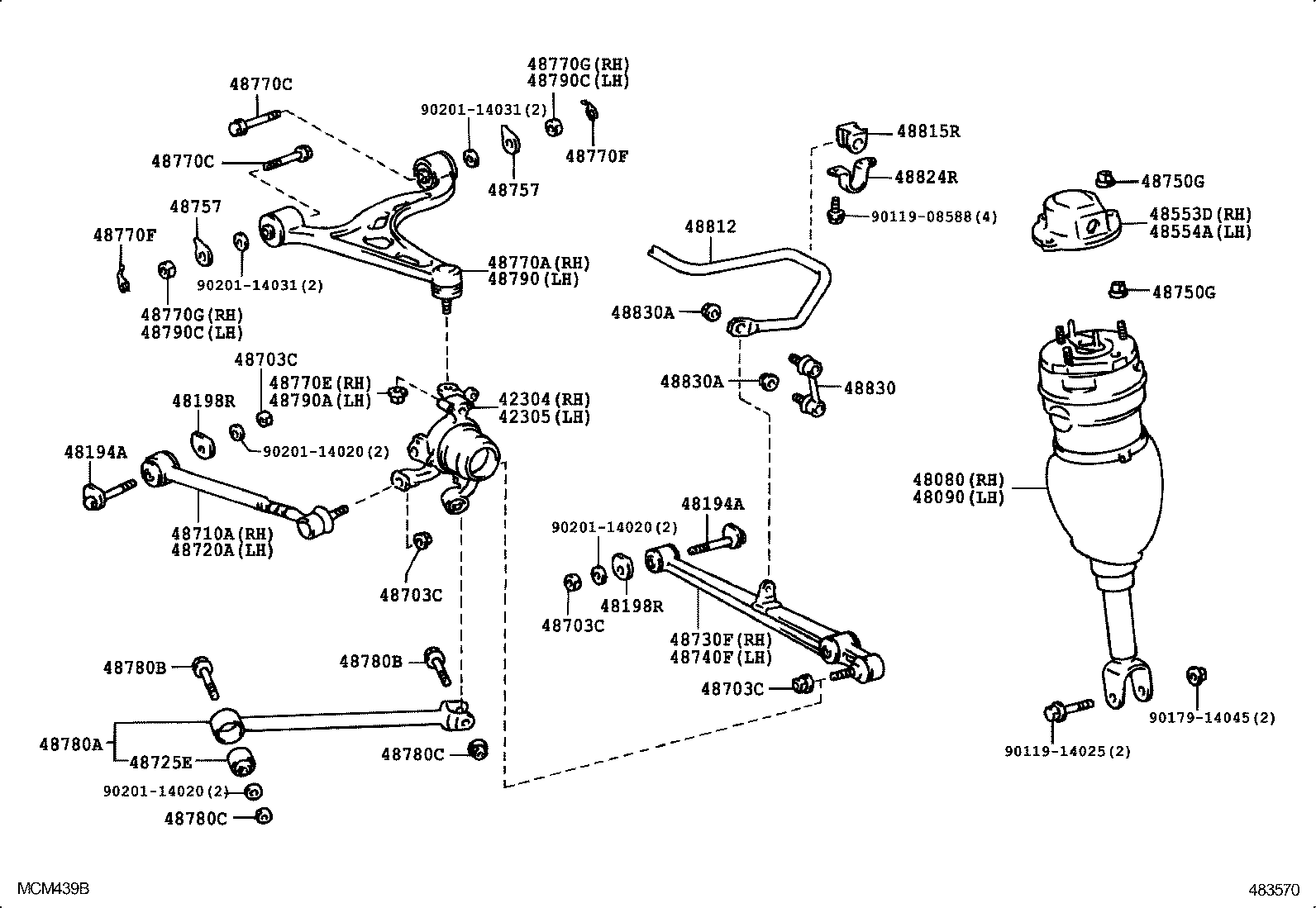

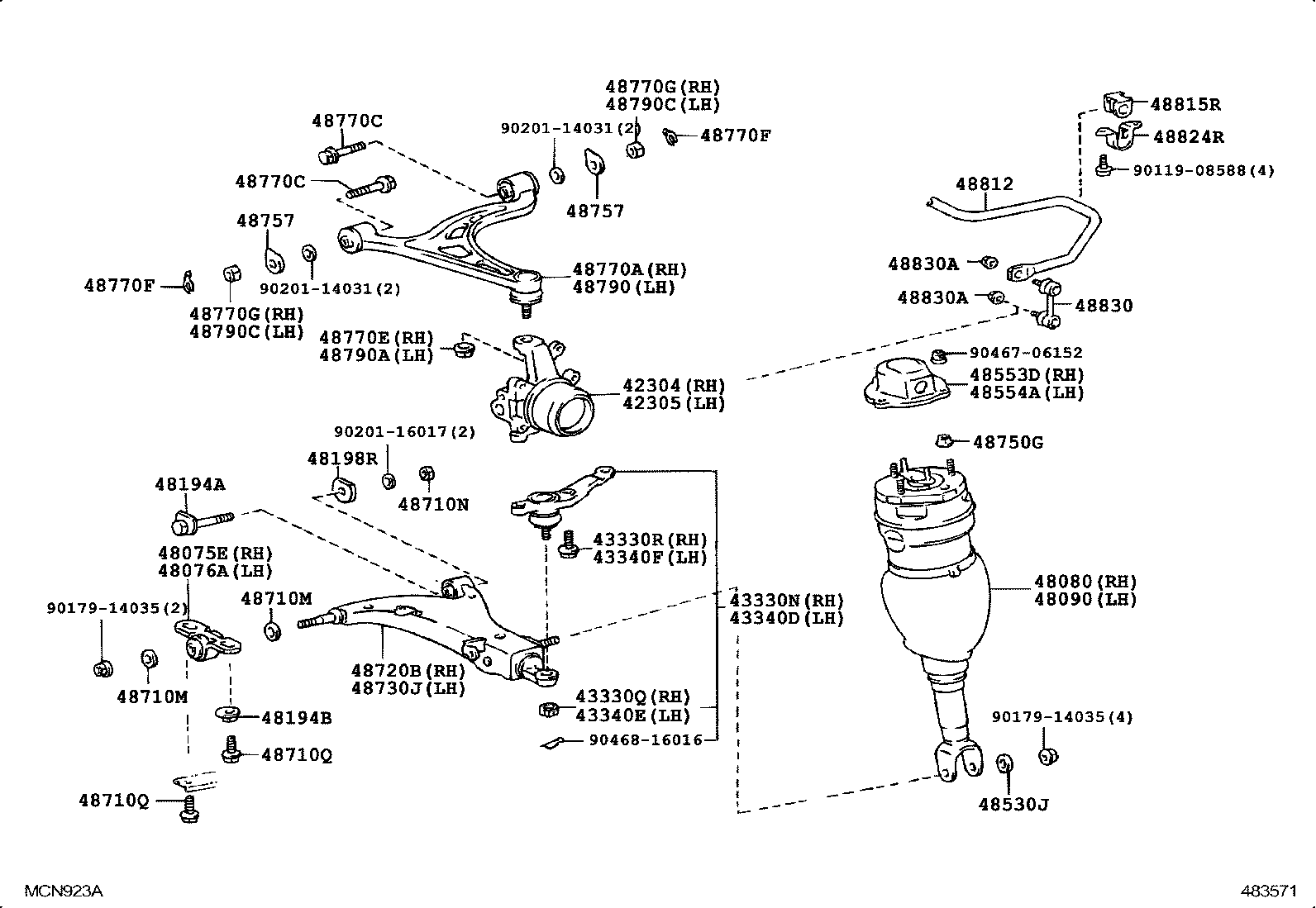

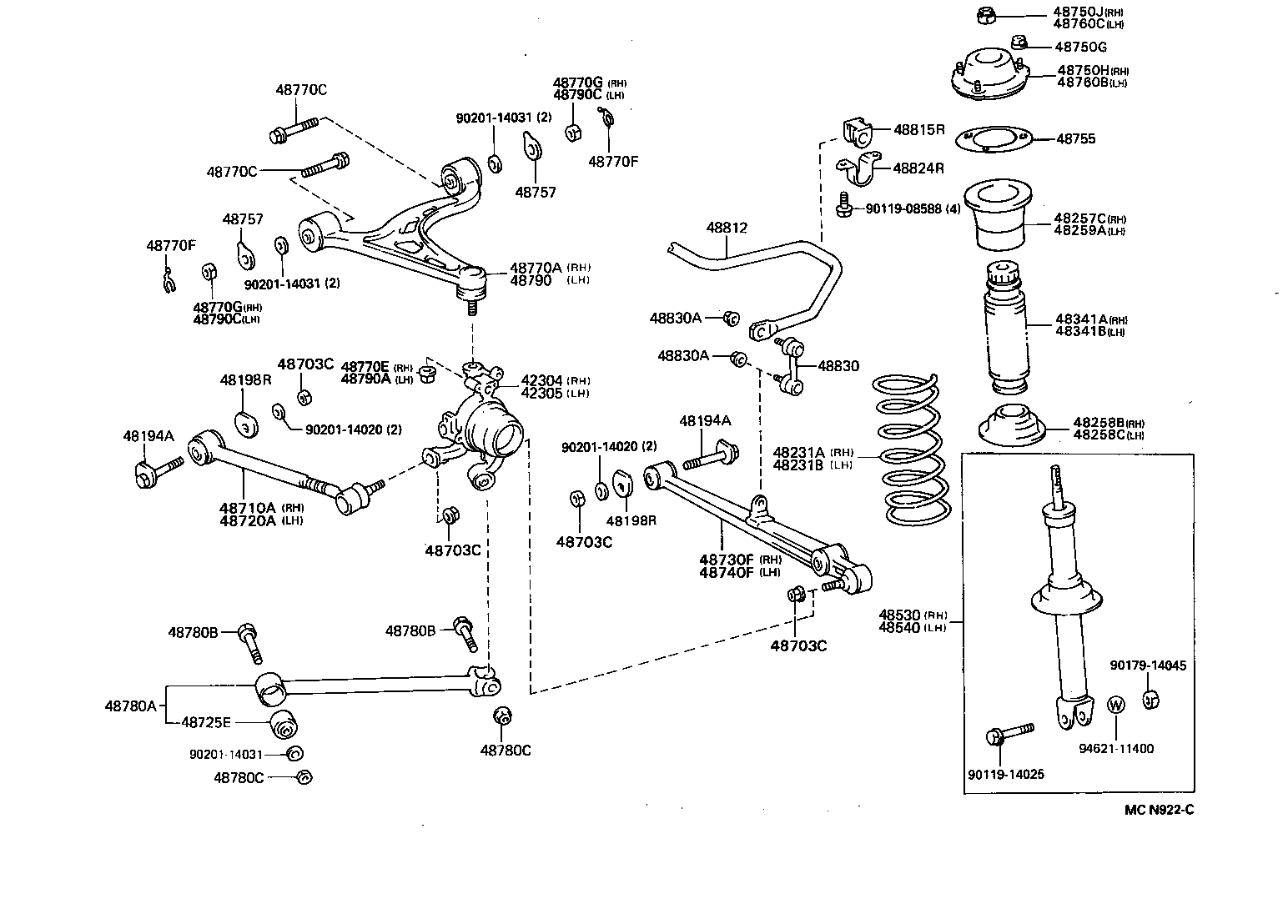

Rear Spring & Shock Absorber
78 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 43330N | Joint Assy, Lower Ball, Rear RH |
| 43330Q | Nut, Castle (FOR REAR LOWER BALL JOINT RH) |
| 43330R | Bolt (FOR REAR LOWER BALL JOINT RH) |
| 43340D | Joint Assy, Lower Ball, Rear LH |
| 43340E | Nut, Castle (FOR REAR LOWER BALL JOINT LH) |
| 43340F | Bolt (FOR REAR LOWER BALL JOINT LH) |
| 48075E | Bracket Sub-assy, Lower Control Arm, NO.1 |
| 48076A | Bracket Sub-assy, Lower Control Arm, NO.2 |
| 48080 | Cylinder Assy, Pneumatic, Rear RH W/Shock Absorber |
| 48090 | Cylinder Assy, Pneumatic, Rear LH W/Shock Absorber |
| 48194A | Cam, Rear Suspension Camber Adjust, NO.1 |
| 48194B | Cam, Rear Suspension Camber Adjust, NO.3 |
| 48198R | Cam, Rear Suspension Camber Adjust, NO.2 |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48257 | Insulator, Rear Coil Spring |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48258A | Insulator, Rear Coil Spring, Lower |
| 48258B | Insulator, Rear Coil Spring, Lower RH |
| 48258C | Insulator, Rear Coil Spring, Lower LH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48452R | Plate, Rear Suspension Toe Adjust, NO.2 |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530D | Washer, Rear Shock Absorber Cushion, NO.3 |
| 48530E | Washer, Rear Shock Absorber Cushion, NO.4 |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48553A | Cap, Shock Absorber |
| 48553D | Cap, Rear Shock Absorber, RH |
| 48554A | Cap, Rear Shock Absorber, LH |
| 48703 | Arm Sub-assy, Rear Suspension, RH |
| 48703C | Nut(FOR REAR SUSPENSION ARM) |
| 48703E | Bolt(FOR REAR SUSPENSION ARM) |
| 48703F | Plug, Hole(FOR REAR SUSPENSION ARM) |
| 48705 | Link Sub-assy, Toe Control, RH |
| 48706B | Link Sub-assy, Toe Control, LH |
| 48707 | Arm Sub-assy, Rear Suspension, LH |
| 48710A | Arm Assy, Rear Suspension, NO.1 RH |
| 48710M | Retainer, Cushion, NO.1(FOR REAR LOWER CONTROL ARM) |
| 48710N | Nut, NO.1(FOR REAR LOWER CONTROL ARM) |
| 48710Q | Bolt(FOR REAR LOWER CONTROL ARM) |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48720B | Arm Assy, Rear Lower Control, RH NO.1 |
| 48725 | Bush, Lower Control Arm |
| 48725E | Bush, Rear Strut Rod |
| 48730F | Arm Assy, Rear Suspension, NO.2 RH |
| 48730J | Arm Assy, Rear Lower Control, LH NO.1 |
| 48740F | Arm Assy, Rear Suspension, NO.2 LH |
| 48750G | Nut(FOR REAR SUSPENSION SUPPORT) |
| 48750H | Support Assy, Rear Suspension, RH |
| 48750J | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH) |
| 48755 | Support, Rear Suspension |
| 48757 | Attachment, Rear Suspension Arm |
| 48760B | Support Assy Rear Suspension, LH |
| 48760C | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH) |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48770C | Bolt(FOR REAR UPPER CONTROL ARM) |
| 48770E | Nut, NO.1(FOR REAR UPPER CONTROL ARM RH) |
| 48770F | Ring, E(FOR REAR UPPER CONTROL ARM) |
| 48770G | Nut, NO.2(FOR REAR UPPER CONTROL ARM RH) |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48790A | Nut, NO.1(FOR REAR UPPER CONTROL ARM LH) |
| 48790C | Nut, NO.2(FOR REAR UPPER CONTROL ARM LH) |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830 | Link Assy, Rear Stabilizer |
| 48830A | Nut(FOR REAR STABILIZER LINK) |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
