Toyota Crown/Crown Majesta
1991-10 → 1995-08 · chassis JZS14#,LS141,UZS14#,GS141 · catalogue 331180 · Japan
Discontinued model
Data version 1996-03

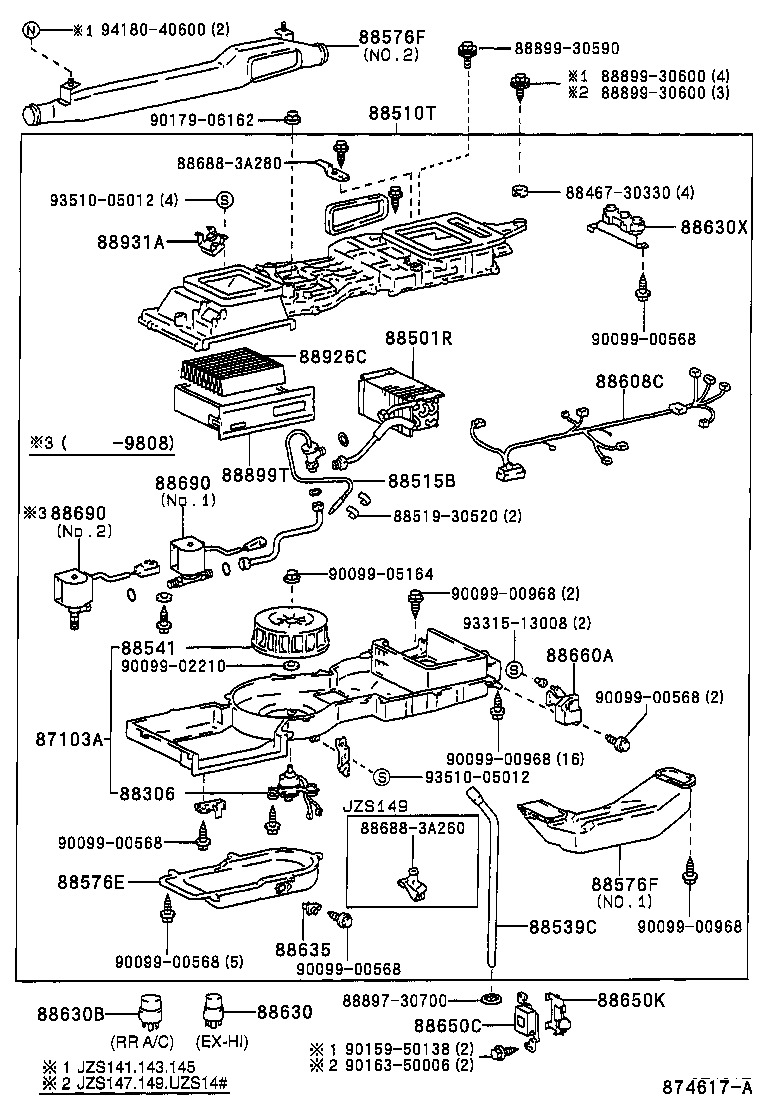

Heating & Air Conditioning - Cooler Unit
31 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 87103A | Motor Sub-assy, Cooling Unit, W/Fan |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88508 | Filter Sub-assy, Clean Air |
| 88510 | Unit Assy, Cooler |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88541 | Fan, Blower |
| 88576E | Duct, Cooler Air, NO.1 |
| 88576F | Duct, Cooler Air, NO.2 |
| 88608C | Harness Sub-assy, Wiring Air Indicator, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88630 | Relay Assy, Cooler |
| 88630B | Relay Assy, Cooler |
| 88630X | Relay Assy |
| 88635 | Resistor, Cooler Unit Blower |
| 88650C | Amplifier Sub-assy, Airconditioner |
| 88650K | Bracket, Relay |
| 88660A | Servo Assy, Air Conditioner, NO.1 |
| 88690 | Valve Assy, Cooler Magnet |
| 88710A | Tube Assy, Air Conditioner |
| 88723A | Label, Cooler Service Caution |
| 88880B | Filter Assy, Clean Air |
| 88899K | Plate, Cover |
| 88899T | Frame, Rear Cooler |
| 88926C | Filter Air Purifier |
| 88931A | Sensor, Smoke |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
