Toyota Crown/Crown Majesta
1999-09 → 2007-06 · chassis GS171,JKS175,JZS17#,UZS17# · catalogue 3311A0 · Japan
Discontinued model
Data version 2008-01
Switch & Relay & Computer
123 part groups · 18 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 23289A | Cover, Fuel Pump Resistor |
| 28300 | Relay Assy, Starter |
| 28371C | Relay, Ignition, NO.2 |
| 28380A | Resister, Fuel Pump |

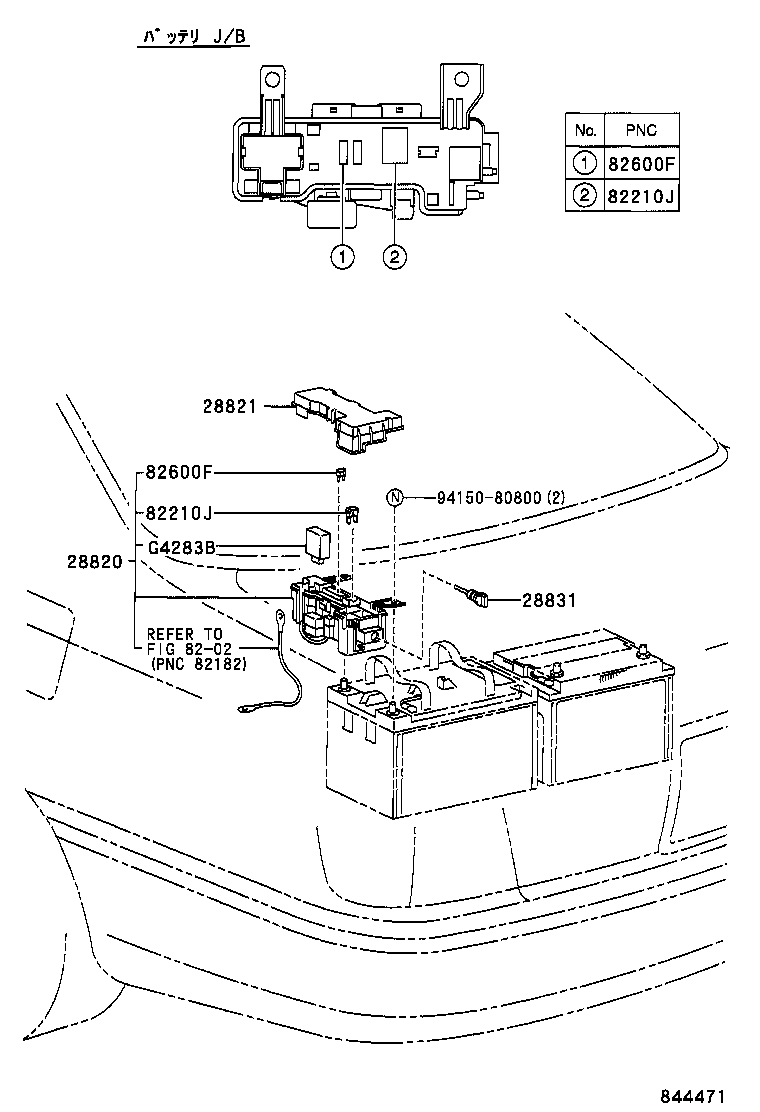

| 28820 | Box Assy, Battery Junction |
| 28821 | Cover, Battery Junction Box, Upper |
| 28831 | Plug, Battery Junction Box |
| 28898E | Label, Battery Information |
| 55905N | Knob Sub-assy, Control, NO.1 |
| 55905P | Knob Sub-assy, Control, NO.2 |
| 55905Q | Knob Sub-assy, Control, NO.3 |
| 55912D | Housing, Heater Control |
| 82210J | Fusible Link |
| 82600F | Fuse, Fuse Block |
| 82602 | Block Sub-assy, Relay |
| 82602A | Block Sub-assy, Relay |

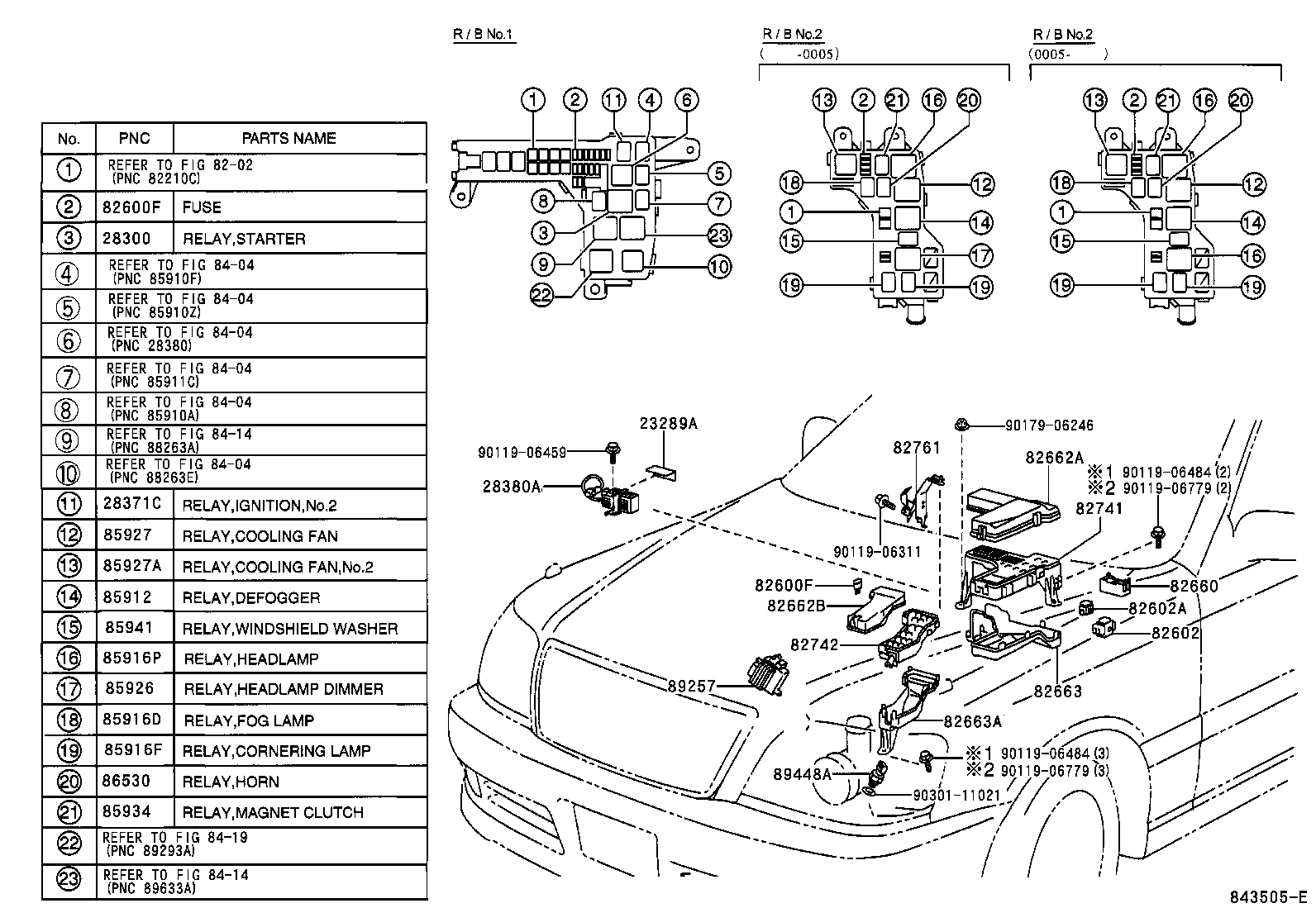

| 82660 | Block Assy, Relay, Engine Room |
| 82662A | Cover, Relay Block, Upper, NO.1 |
| 82662B | Cover, Relay Block, Upper, NO.2 |
| 82663 | Cover, Relay Block, Lower |
| 82663A | Cover, Relay Block, Lower, NO.2 |
| 82731 | Block, Driver Side Junction |
| 82735 | Block, Passenger Side Junction |
| 82741 | Block, Engine Room Relay |
| 82742 | Block, Engine Room Relay, NO.2 |
| 82761 | Bracket, Relay Block, NO.1 |
| 83320 | Gage Assy, Fuel Sender |
| 83361 | Gasket, Fuel Sender Gage |
| 83420 | Gage Assy, Water Temperature Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 83650 | Fusee |

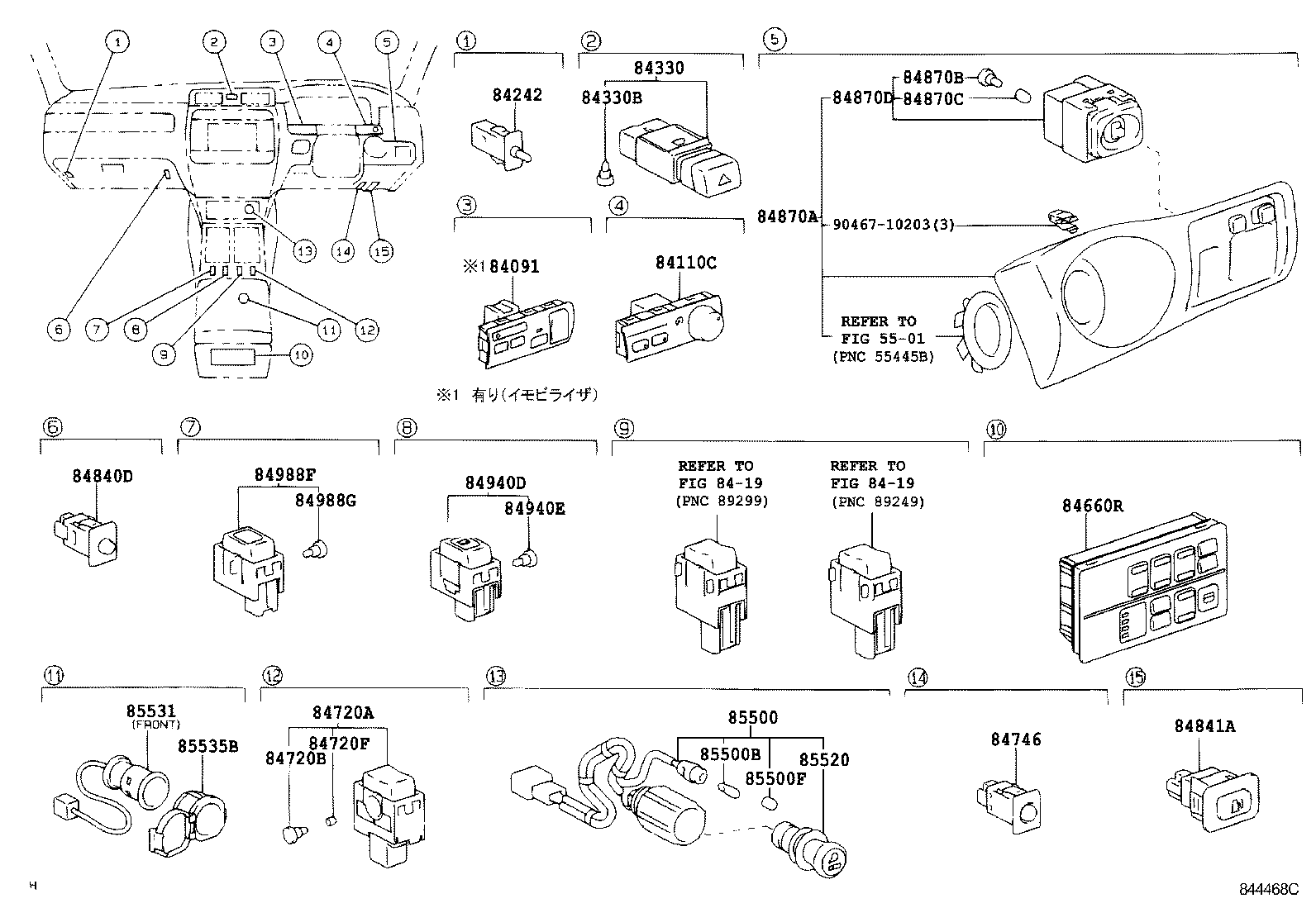

| 84010 | Switch Assy, Center Cluster Integration |
| 84010B | Bulb, Integration Control & Panel |
| 84013 | Panel Sub-assy, Integration |
| 84014 | Board Sub-assy, Printed Wire Integration |
| 84014A | Board Sub-assy, Printed Wire Integration, NO.2 |
| 84014B | Bulb, Printed Wire Integration Board |
| 84052 | Switch Assy, Un-lock Warning |
| 84091 | Switch Set, Satellite |
| 84110C | Switch Assy, Light Control, NO.2 |
| 84162A | Switch, Rear Fog Lamp |
| 84162C | Bulb (FOR REAR FOG LAMP SWITCH) |
| 84170A | Switch Assy, Room Lamp NO.1 |
| 84233 | Switch Assy, Courtesy Lamp (FOR FRONT DOOR) |
| 84234 | Switch Assy, Courtesy Lamp (FOR REAR DOOR) |
| 84235 | Switch Assy, Courtesy Lamp(FOR BACK DOOR) |
| 84242 | Switch, Glove Box Lamp |
| 84244 | Switch, Steering Pad |
| 84245 | Modulator, Steering Pad Switch |
| 84306 | Cable Sub-assy, Spiral |
| 84310 | Switch Assy, Turn Signal |
| 84330 | Switch Assy, Hazard Warning Signal |
| 84330B | Bulb, Hazard Warning Signal Switch |
| 84340 | Switch Assy, Stop Lamp |
| 84450 | Switch Assy, Ignition OR Starter |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84660R | Switch, Cooler(REAR) |
| 84720A | Switch Assy, Pattern Select, NO.1 |
| 84720B | Bulb (FOR PATTERN SELECT SWITCH) |
| 84720F | Cap, Pattern Select Switch |
| 84746 | Switch, Tire Pressure Warning |
| 84810 | Switch Assy, Power Window Regulator |
| 84810D | Switch Assy, Power Window Regulator, Rear |
| 84820 | Master Switch Assy, Power Window Regulator |
| 84840 | Switch Assy, Luggage Compartment Door Opening |
| 84840D | Switch Assy, Luggage Door Opening |
| 84841A | Switch, Fuel Lid Opener |
| 84870A | Switch Assy, Outer Mirror |
| 84870B | Bulb, Outer Mirror Switch |
| 84870C | Cap, Outer Mirror Switch Bulb |
| 84870D | Switch Assy, Outer Mirror, NO.2 |
| 84923 | Switch, Rear Power Seat |
| 84940D | Switch Assy, Rear Sun Shade |
| 84940E | Bulb, Rear Sun Shade |
| 84988F | Switch, Traction Control |
| 84988G | Bulb, Traction Control Switch |
| 85432 | Solenoid, Key Interlock |
| 85500 | Lighter Assy, Cigarette |
| 85500B | Bulb, Cigarette Lighter |
| 85500F | Cap, Cigarette Lighter Bulb |
| 85520 | Knob And Element Assy, Cigarette Lighter |
| 85530B | Socket Assy, Power Outlet, Rear NO.1 |
| 85531 | Socket, Power Outlet |
| 85535B | Cover, Power Outlet Socket, NO.1 |
| 85535C | Cover, Power Outlet Socket, Rear |
| 85870A | Computer Assy, Vibration Seat |
| 85903 | Computer Sub-assy, Shift Lock Control |
| 85911D | Relay, Rear Sunshade |
| 85912 | Relay, Defogger |
| 85916D | Relay, Fog Lamp |
| 85916F | Relay, Cornering Lamp |
| 85916P | Relay, Headlamp |
| 85926 | Relay, Headlamp Dimmer |
| 85927 | Relay, Cooling Fan |
| 85927A | Relay, Cooling Fan, NO.2 |
| 85934 | Relay, Magnet-clutch |
| 85941 | Relay, Windshield Washer |
| 85941A | Relay, Rear Windshield Washer |
| 86174D | Case, Switch & Volume |
| 86530 | Relay Assy, Horn |
| 88032 | Switch, Heater Control Volume |
| 89030A | Computer Assy, Instrument Panel Integration |
| 89222A | Computer, Multiplex Network Door |
| 89224 | Computer, Multiplex Network Door, Rear RH |
| 89224A | Computer, Multiplex Network Door, Rear LH |
| 89227 | Computer, Multiplex Tilt & Telescopic |
| 89257 | Computer, Cooling Fan |
| 89428 | Switch, Temperature Detect, NO.2 |
| 89438 | Switch, Power Steering Oil Pressure |
| 89448A | Sensor, Power Steering Oil Pressure |

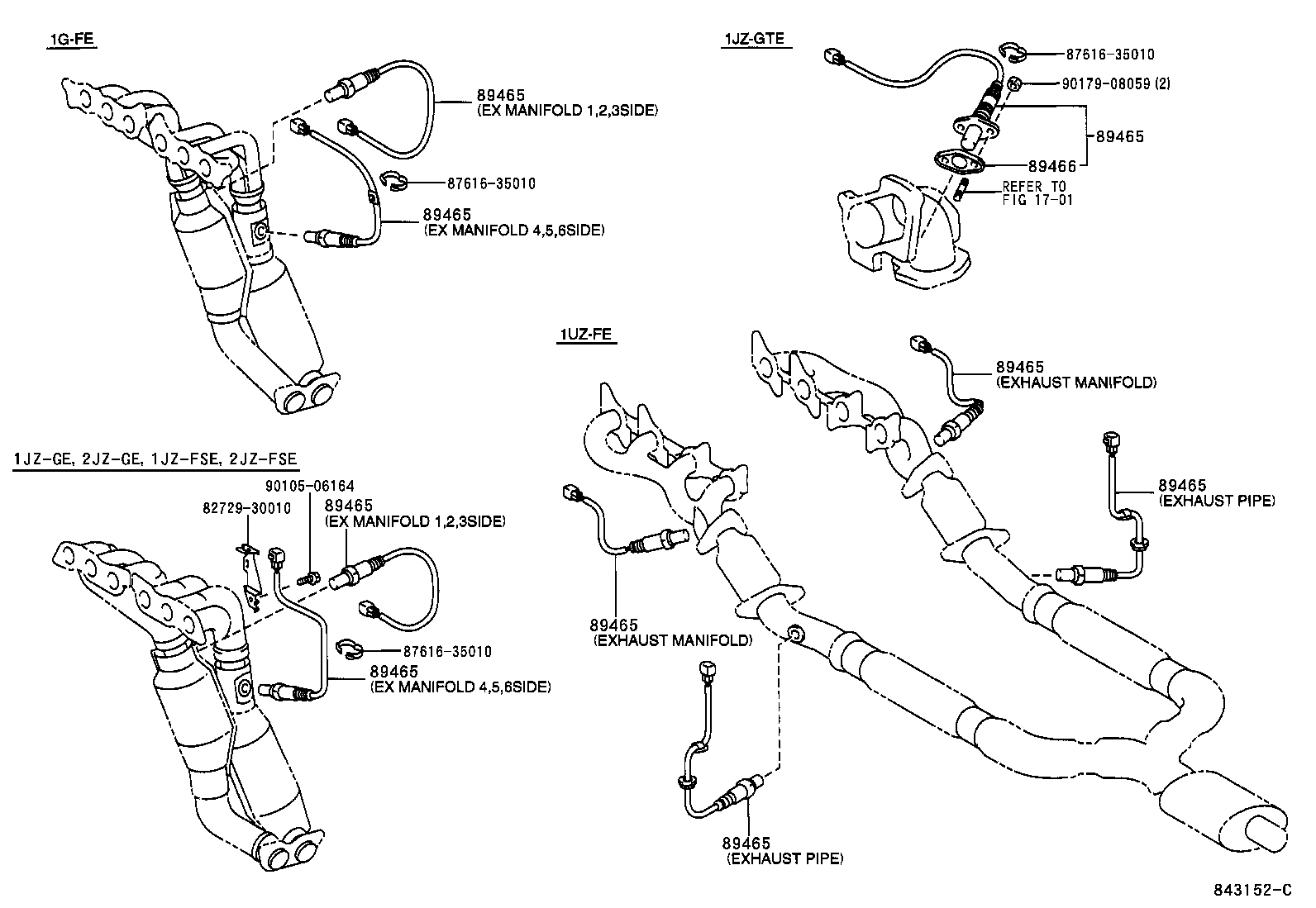

| 89465 | Sensor, Oxygen |
| 89466 | Gasket, Oxygen Sensor |
| 89615 | Sensor, Knock Control |
| 89620 | Igniter Assy |
| 89629 | Bracket, Igniter Assy |
| 89960 | Computer Assy, Headlamp Leveling |
| G1166 | Relay, Oil Pump Motor Controller |
| G1167 | Controller, Oil Pump Motor |
| G1168 | Bracket, Oil Pump Motor Controller |
| G1280A | Relay, Motor Generator Main |
| G4283B | Sensor, Battery Current |
| G9020B | Relay, C/P Clutch(MHEV) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
