Toyota Crown/Hybrid
2012-12 → 2018-04 · chassis ARS210,AWS21#,GRS21#,GWS214 · catalogue 3311D0 · Japan
Supported model
Data version 2016-08

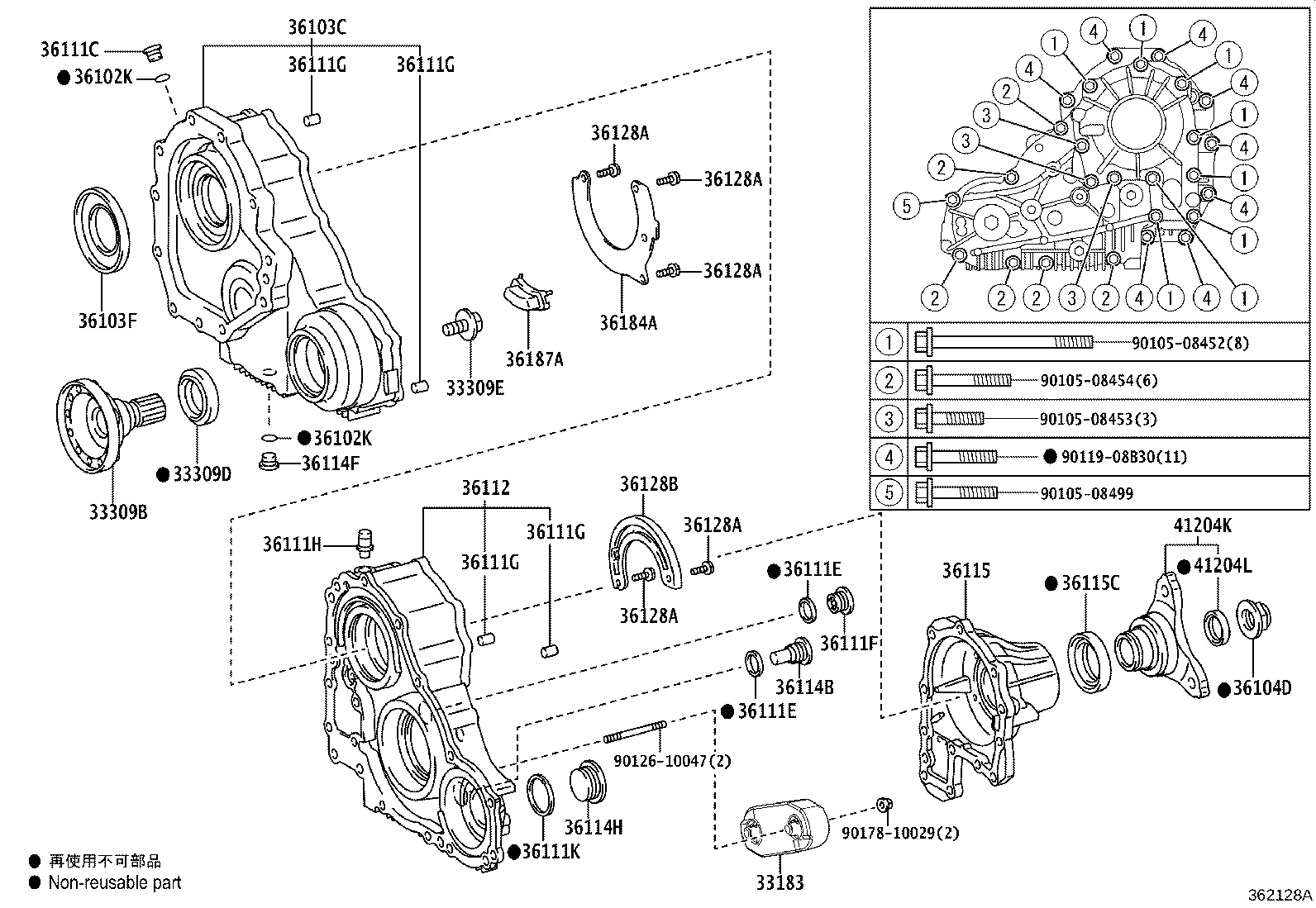

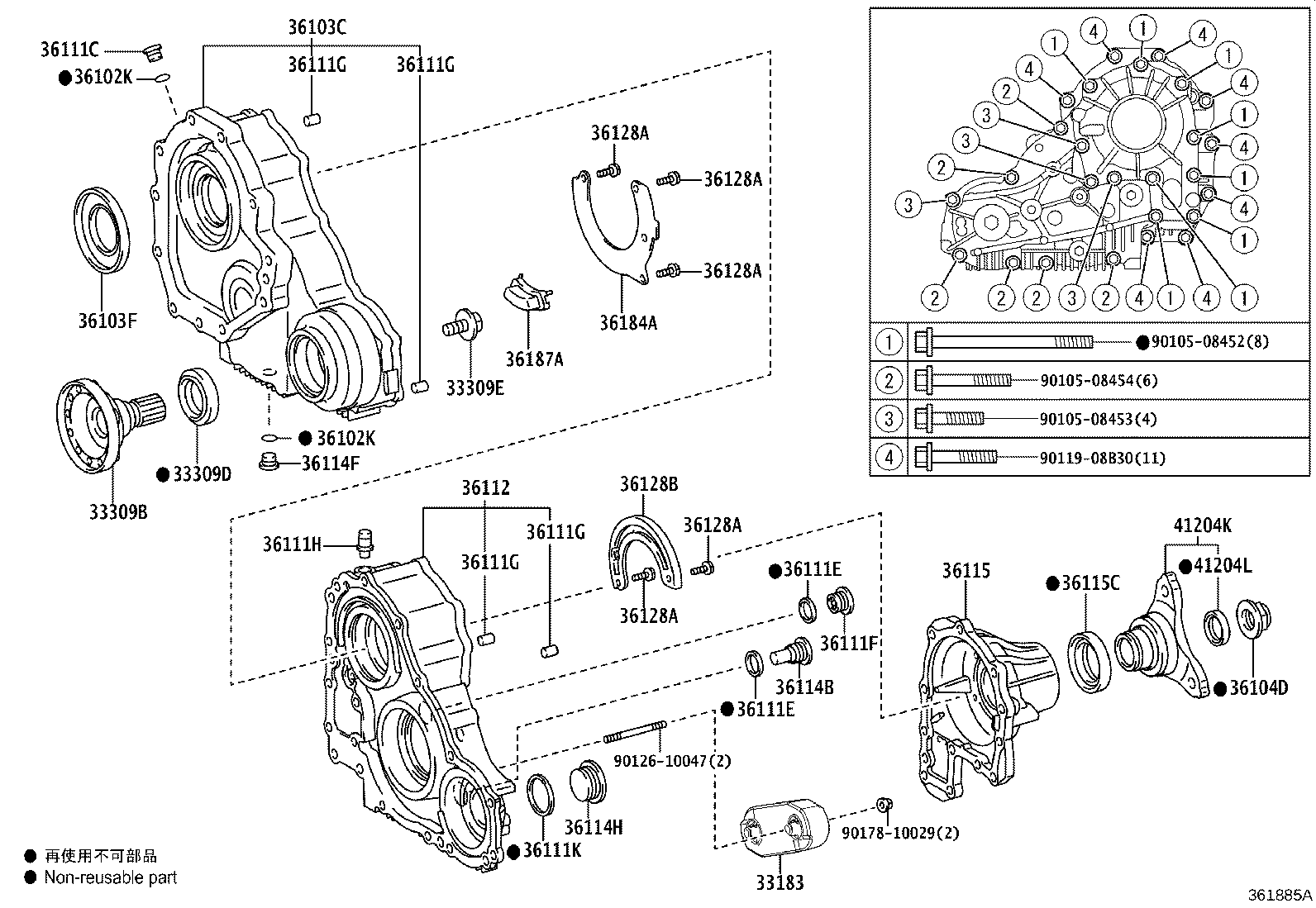

Transfer Case & Extension Housing
44 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33146A | Deflector, Transfer Extension Housing Dust |
| 33183 | Damper, Transfer Dynamic |
| 33309B | Flange Sub-assy, Output Shaft Companion |
| 33309D | Seal, Oil(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33309E | Bolt (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 34104 | Valve Sub-assy, Transfer Baffle |
| 34106 | Pan Sub-assy, Transfer Oil |
| 34151 | Case, Transfer Chain, Front |
| 34151A | Seal, Oil (FOR TRANSFER CHAIN CASE) |
| 34170 | Case Assy, Transfer Chain, Rear |
| 34170A | Pin, Straight (FOR TRANSFER CHAIN CASE) |
| 34170C | Plug (FOR TRANSFER CHAIN CASE) |
| 34640D | Support Assy, Transfer Center |
| 34780 | Yoke Assy, Flange |
| 34780A | Nut (FOR FLANGE YOKE) |
| 34780C | Ring, O (FOR FLANGE YOKE) |
| 35148C | Gasket, Governor Apply (FOR ATM TRANSFER CHAIN CASE) |
| 35394B | Magnet, Oil Cleaner (FOR TRANSFER) |
| 36102K | Ring, O |
| 36103 | Case Sub-assy, Transfer |
| 36103C | Case, Transfer, Front |
| 36103D | Bearing (FOR TRANSFER CASE) |
| 36103F | Seal, Type T Oil (FOR TRANSFER FRONT CASE) |
| 36104D | Nut (FOR TRANSFER OUTPUT SHAFT) |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111C | Plug (FOR TRANSFER CASE) |
| 36111E | Gasket (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36111K | Gasket (FOR TRANSFER CASE) |
| 36112 | Case, Transfer, Rear |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36114H | Plug, NO.2 (FOR TRANSFER CASE) |
| 36115 | Housing, Transfer Extension |
| 36115C | Seal, Type T Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36128A | Bolt (FOR BREATHER OIL DEFLECTOR) |
| 36128B | Deflector, Breather Oil |
| 36184A | Separator, Transfer Oil |
| 36187A | Strainr, Transfer Oil, NO.1 |
| 41204K | Flange Sub-assy, Drive Pinion Companion |
| 41204L | Seal, Type V Oil (FOR DRIVE PINION COMPANION FLANGE) |
| 82125P | Transmission Wire(FOR TRANSFER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
