Toyota Crown/Hybrid
2018-06 → present · chassis ARS220,AZSH2#,GWS224 · catalogue 3311E0 · Japan
Supported model
Data version 2020-11

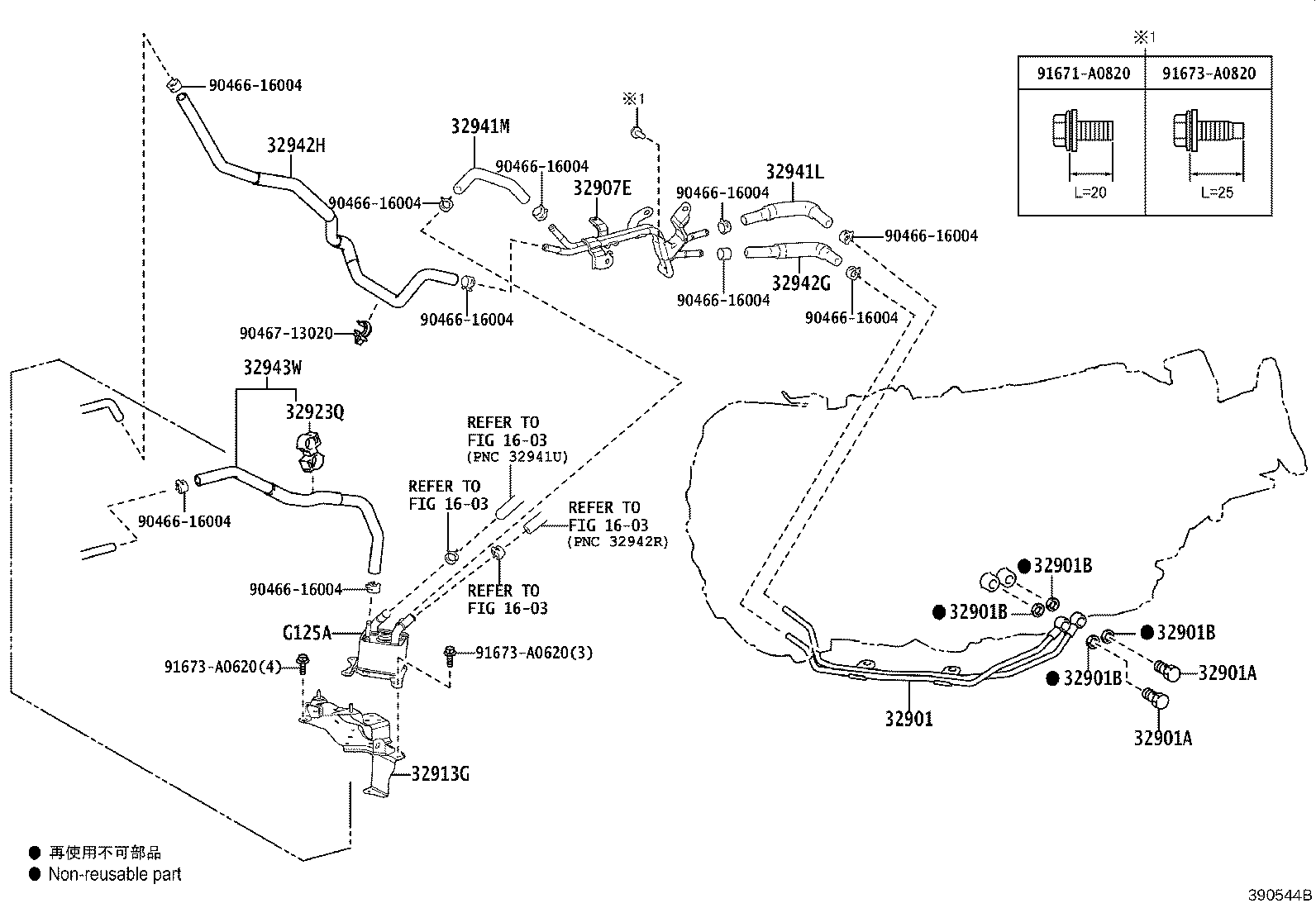

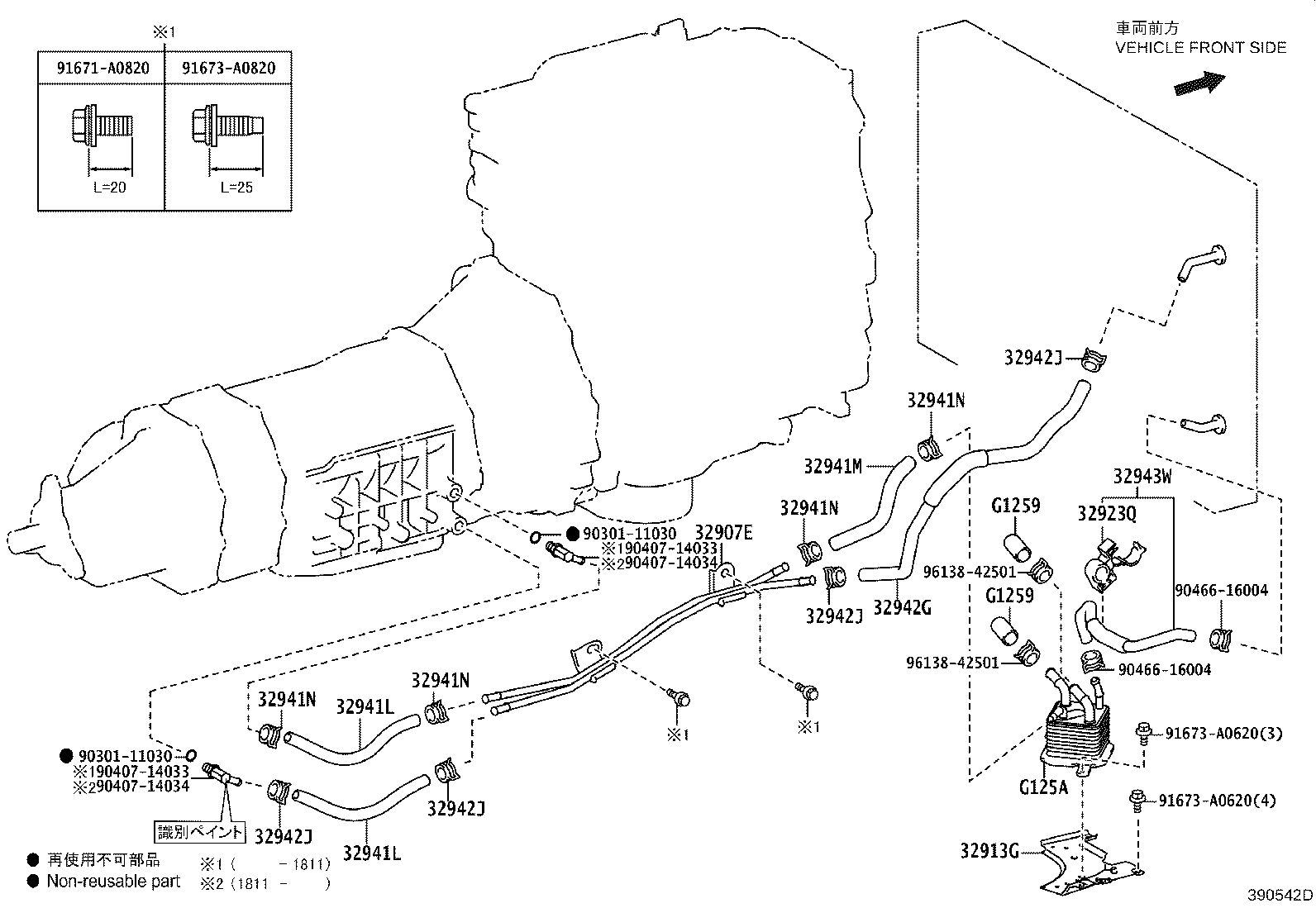

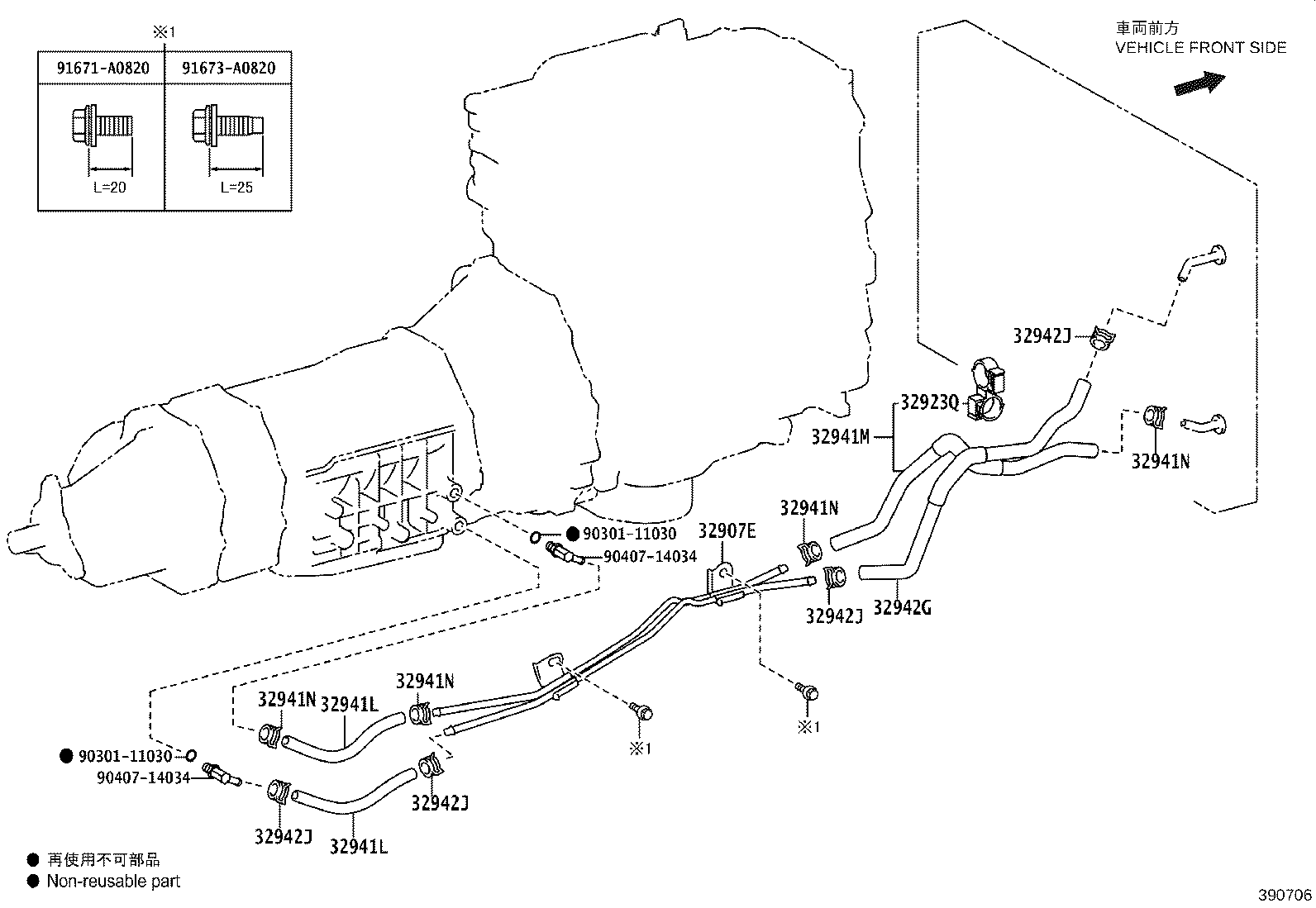

Oil Cooler & Tube (HEV OR BEV OR FCEV)
15 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 32901 | Union Sub-assy, Oil Cooler |
| 32901A | Bolt, Union(FOR OIL COOLER) |
| 32901B | Gasket(FOR OIL COOLER UNION) |
| 32907E | Tube Sub-assy, Oil Cooler W/O Hose |
| 32913G | Bracket, Transmission Oil Cooler |
| 32923Q | Clamp, Oil Cooler Tube |
| 32941L | Hose, Oil Cooler Inlet, NO.1 |
| 32941M | Hose, Oil Cooler Inlet, NO.2 |
| 32941N | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942G | Hose, Oil Cooler Outlet, NO.1 |
| 32942H | Hose, Oil Cooler Outlet, NO.2 |
| 32942J | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32943W | Hose, Transmission Oil Cooler |
| G1259 | Rubber, Motor Cooling Pipe |
| G125A | Cooler, Motor Cooling |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
