Toyota Lexus GS450H
2006-02 → 2011-12 · chassis GWS191 · catalogue 334110 · Japan
Supported model
Data version 2012-01

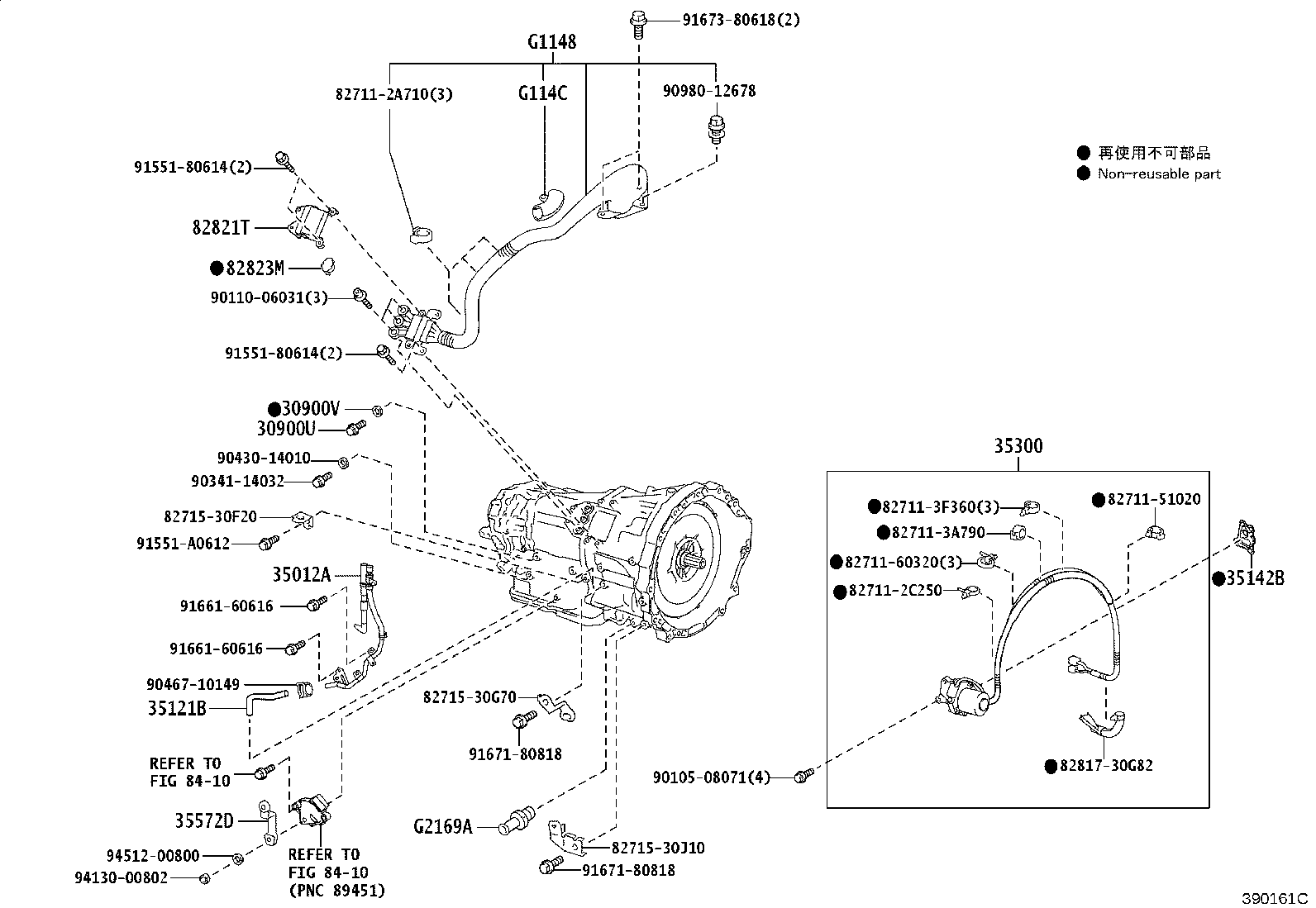

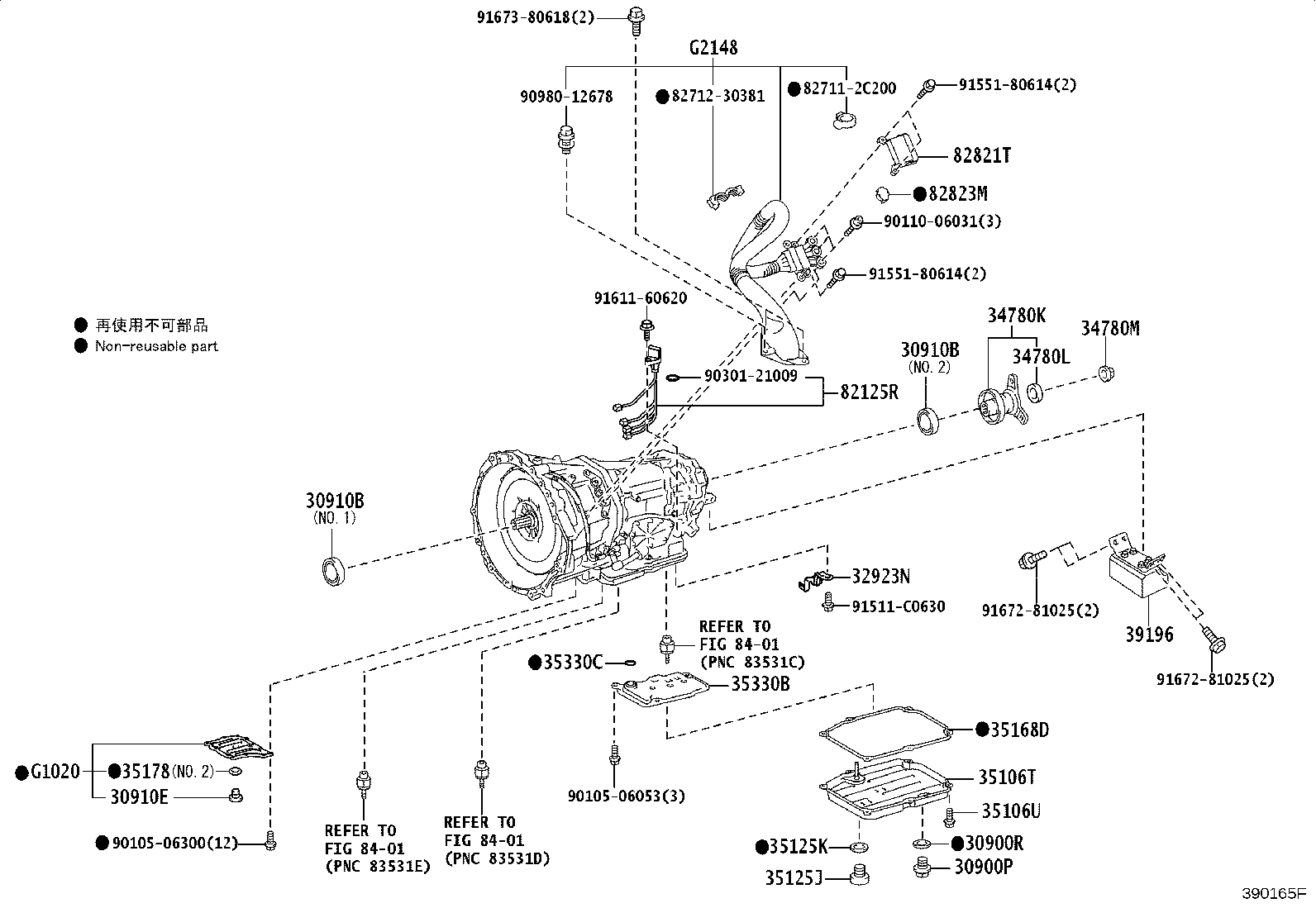

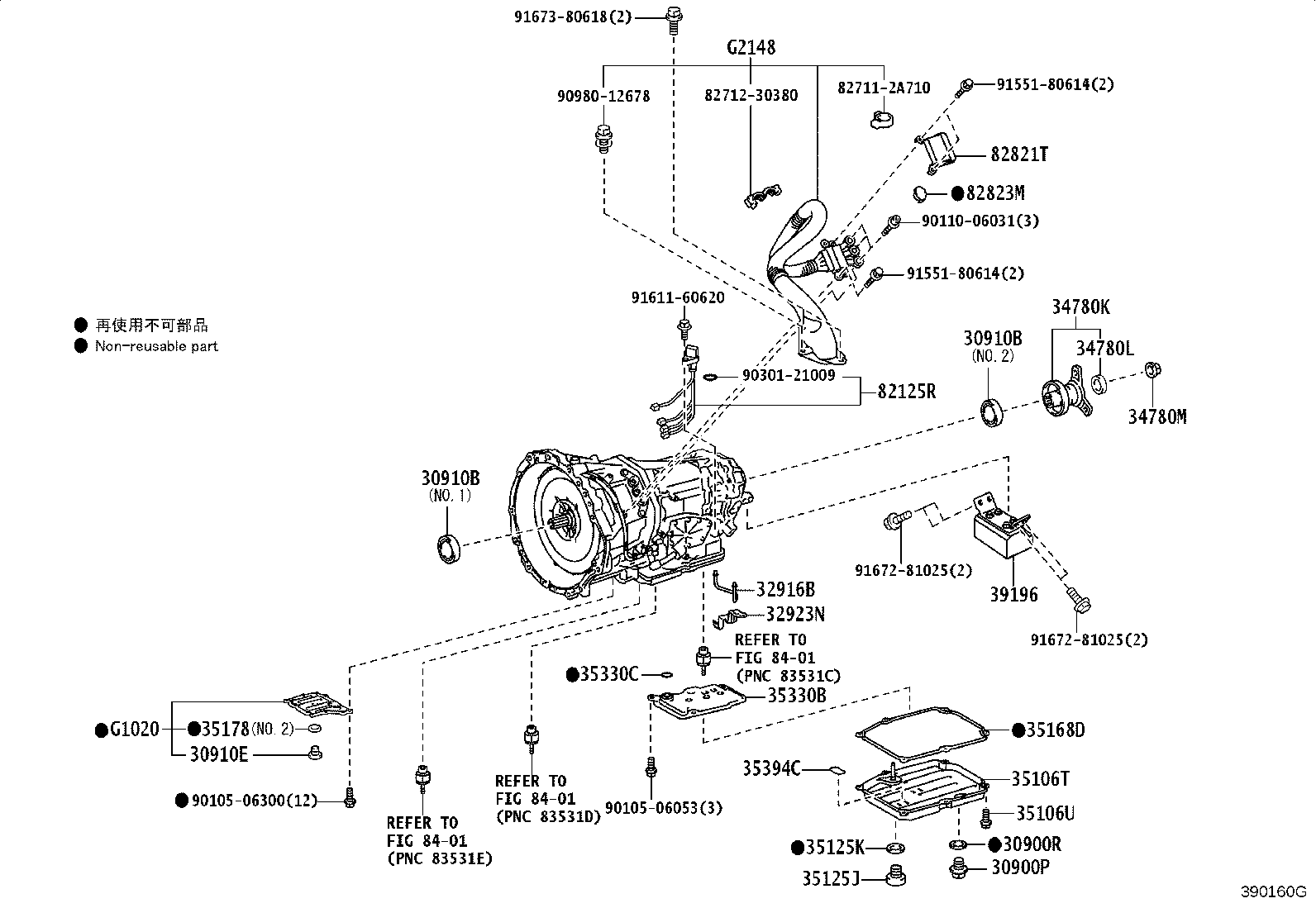

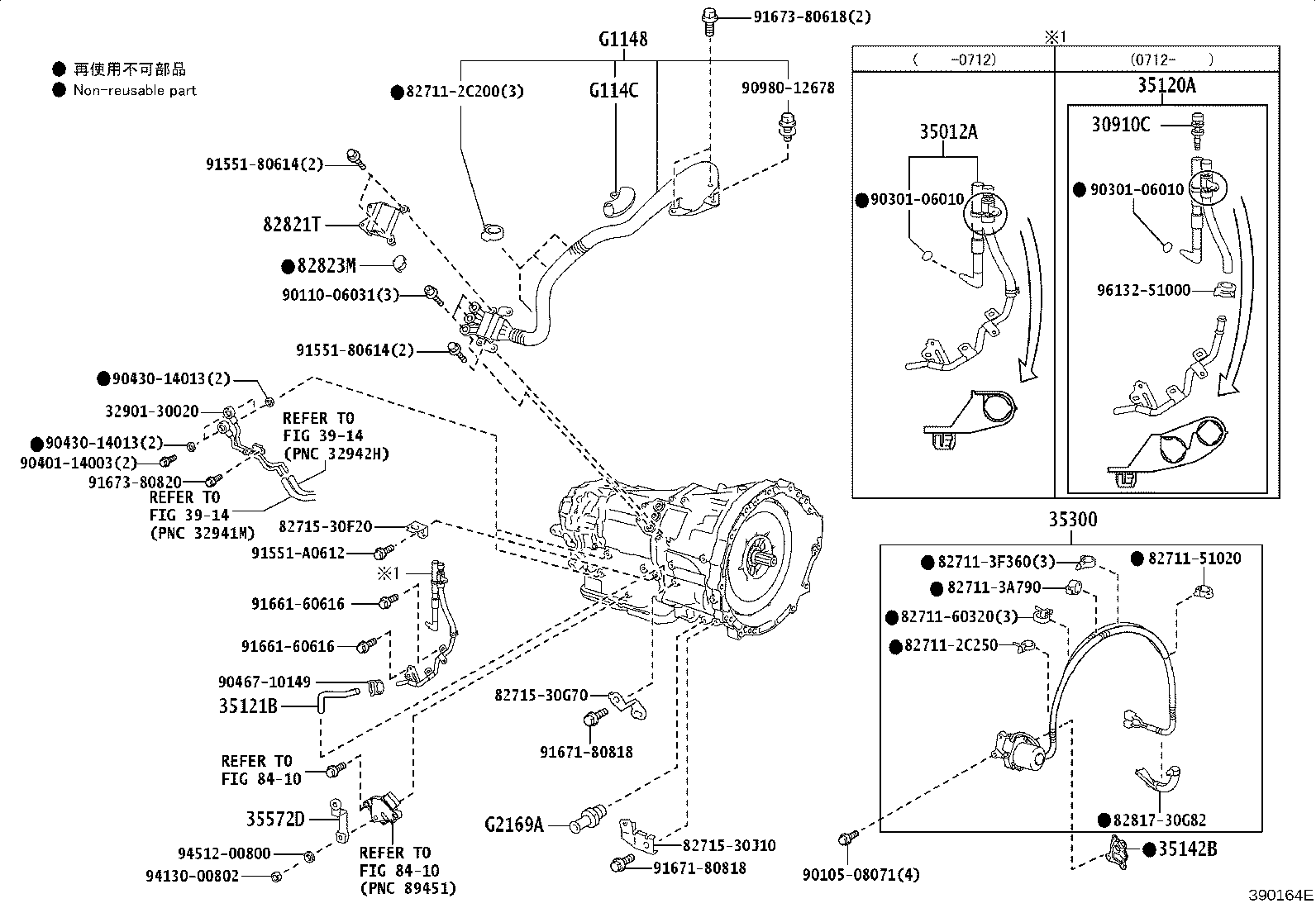

Transaxle Assy(HEV OR BEV OR FCEV)
41 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900P | Plug, Drain(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900U | Plug, Refill(HEV) |
| 30900V | Gasket, Refill Plug(HEV) |
| 30910A | Transmission Assy, Hybrid Vehicle |
| 30910B | Seal, Type T Oil(FOR HYBRID VEHICLE TRANSMISSION ASSY) |
| 30910C | Plug Sub-assy, Breather(FOR TRANSMISSION) |
| 30910E | Plug, Drain(FOR TRANSMISSION) |
| 31290 | Cover Assy, Transmission Input Damper |
| 32916B | Tube, Transmission Oil Cooler |
| 32923N | Clamp, Oil Cooler Tube |
| 34780K | Yoke Assy, Flange |
| 34780L | Seal, Type V Oil (FOR FRANGE YOKE) |
| 34780M | Nut (FOR FLANGE YOKE) |
| 35012A | Hose Sub-assy, Transmission Breather |
| 35106T | Pan Sub-assy, Transmission Oil |
| 35106U | Bolt (FOR TRANSMISSION OIL PAN) |
| 35120A | Breather Assy, Transmission |
| 35121B | Hose, Transmission Breather |
| 35125J | Plug, Overflow(HEV) |
| 35125K | Gasket, Overflow Plug(HEV) |
| 35142B | Gasket, Transmission Case(HEV) |
| 35168D | Gasket, Transmission Oil Pan |
| 35178 | Gasket, Transmission Drain Plug |
| 35300 | Pump Assy, Oil W/Motor |
| 35330B | Strainer Assy, Oil |
| 35330C | Ring, O (FOR OIL STRAINER) |
| 35394C | Magnet, Oil Cleaner |
| 35572D | Lever, Transmission Control Shaft |
| 39196 | Damper, HV Transmission Mass |
| 82125R | Wire, Transmission |
| 82821T | Cover, Connector |
| 82823M | Cap, Terminal |
| G1020 | Cover Assy, Motor Water Jacket, NO.1 |
| G1148 | Cable, Motor |
| G114C | Protector, Motor Cable |
| G1240 | Bracket Assy, Inverter Motor Cable |
| G1242 | Bracket, Engine Motor Cable Clamp |
| G1242A | Bracket, Engine Motor Cable Clamp |
| G2148 | Cable, Generator |
| G2169A | Union, Generator Waterjacket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
