Toyota Crown Sedan

2023-11 → present · chassis AZSH32,KZSM30 · catalogue 33B110 · Japan

Supported model Data version 2023-11

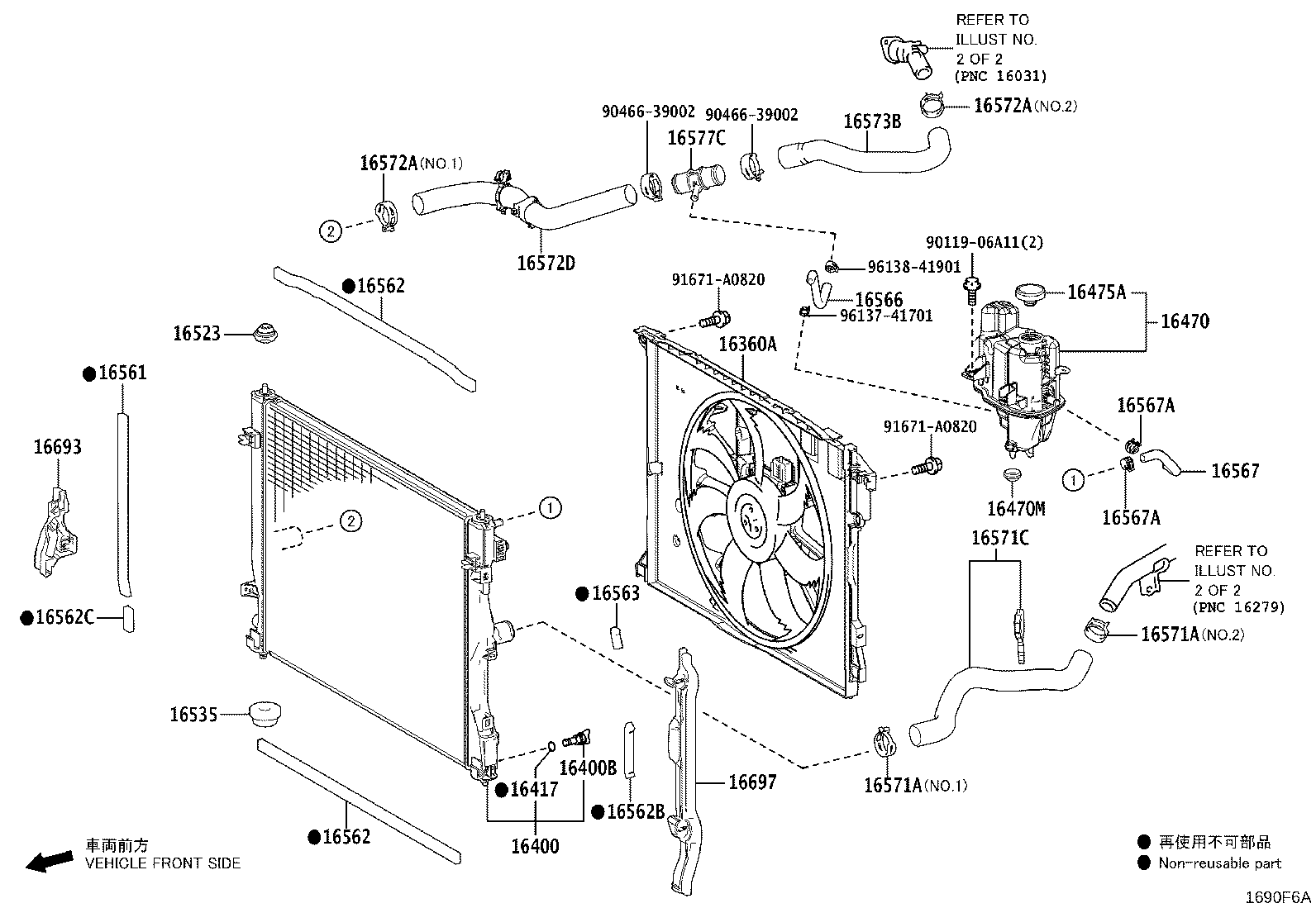

Exploded illustration 1690F6A 16572A — CLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1) (2 parts) 16572A — CLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1) (2 parts) 16571A — CLAMP OR CLIP, HOSE(FOR RADIATOR INLET) (2 parts) 16571A — CLAMP OR CLIP, HOSE(FOR RADIATOR INLET) (2 parts) 16571C — HOSE, RADIATOR, NO.1 (1 parts) 16577C — PIPE, RADIATOR (1 parts) 16573B — HOSE, RADIATOR, NO.3 (1 parts) 16566 — HOSE, RESERVE TANK OUTLET (1 parts) 16470M — GROMMET (1 parts) 16567 — HOSE(FOR RADIATOR RESERVE TANK) (1 parts) 16567A — CLIP(FOR RADIATOR RESERVE TANK HOSE) (1 parts) 16567A — CLIP(FOR RADIATOR RESERVE TANK HOSE) (1 parts) 16470 — TANK ASSY, RADIATOR RESERVE (1 parts) 9011906A11 — not listed in this catalogue 9613841901 — not listed in this catalogue 9046639002 — not listed in this catalogue 9046639002 — not listed in this catalogue 9613741701 — not listed in this catalogue 16475A — CAP, RESERVE TANK (1 parts) 16693 — PLATE, RADIATOR SIDE AIR GUIDE, RR RH (1 parts) 16697 — PLATE, RADIATOR SIDE AIR GUIDE, RR LH (1 parts) 16562 — SEAL, RADIATOR TO SUPPORT, NO.2 (1 parts) 16563 — SEAL, RADIATOR TO SUPPORT, NO.3 (1 parts) 16561 — SEAL, RADIATOR TO SUPPORT, NO.1 (1 parts) 16562C — SEAL, RADIATOR TO SUPPORT, NO.5 (1 parts) 16562B — SEAL, RADIATOR TO SUPPORT, NO.4 (1 parts) 16535 — SUPPORT, RADIATOR, LOWER (1 parts) 16562 — SEAL, RADIATOR TO SUPPORT, NO.2 (1 parts) 16523 — CUSHION, SUB-RADIATOR SUPPORT (1 parts) 16400B — PLUG, RADIATOR DRAIN COCK (1 parts) 16417 — COCK (1 parts) 16360A — FAN ASSY, W/MOTOR (1 parts) 91671A0820 — not listed in this catalogue 91671A0820 — not listed in this catalogue 16572D — HOSE, RADIATOR, NO.2 (1 parts) 16400 — RADIATOR ASSY (1 parts)
1690F6A · 29 callouts, 7 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
27 parts on this figure
Part number Description Fitment Price
16360A — Fan Assy, W/Motor
16360-25100 Fan Assy, W/Motor
2023-11 → —
A25 AZSH32 ¥50,300
16400 — Radiator Assy
16400-25270 Radiator Assy
2023-11 → —
A25 AZSH32 ¥46,400
16400B — Plug, Radiator Drain Cock
16417-21280 Plug, Radiator Drain Cock
2023-11 → —
A25 AZSH32 ¥360
16417 — Cock
16492-21050 Cock
2023-11 → —
A25 AZSH32 ¥210
16470 — Tank Assy, Radiator Reserve
16470-31200 Tank Assy, Radiator Reserve
2023-11 → —
A25 AZSH32 ¥7,100
16470M — Grommet
90480-18010 Grommet
2023-11 → —
A25 AZSH32 ¥130
16475A — Cap, Reserve Tank
16475-28140 Cap, Reserve Tank
2023-11 → —
A25 AZSH32 ¥1,200
16523 — Cushion, Sub-radiator Support
16523-38010 Cushion, Sub-radiator Support
2023-11 → —
A25 AZSH32 ¥590
16535 — Support, Radiator, Lower
90480-40022 Support, Radiator, Lower
2023-11 → —
A25 AZSH32 ¥580
16561 — Seal, Radiator TO Support, NO.1
16561-25050 Seal, Radiator TO Support, NO.1
2023-11 → —
A25 AZSH32 ¥200
16562 — Seal, Radiator TO Support, NO.2
16561-31170 Seal, Radiator TO Support, NO.2
2023-11 → —
A25 AZSH32 ¥230
16562B — Seal, Radiator TO Support, NO.4
16561-31190 Seal, Radiator TO Support, NO.4
2023-11 → —
A25 AZSH32 ¥80
16562C — Seal, Radiator TO Support, NO.5
16561-31210 Seal, Radiator TO Support, NO.5
2023-11 → —
A25 AZSH32 ¥80
16563 — Seal, Radiator TO Support, NO.3
16561-31180 Seal, Radiator TO Support, NO.3
2023-11 → —
A25 AZSH32 ¥80
16566 — Hose, Reserve Tank Outlet
16566-25030 Hose, Reserve Tank Outlet
2023-11 → —
A25 AZSH32 ¥350
16567 — Hose(FOR RADIATOR RESERVE TANK)
16567-25010 Hose(FOR RADIATOR RESERVE TANK)
2023-11 → —
A25 AZSH32 ¥350
16567A — Clip(FOR RADIATOR RESERVE TANK HOSE)
96138-41901 Clip(FOR RADIATOR RESERVE TANK HOSE)
2023-11 → —
A25 AZSH32 ¥120
16571A — Clamp OR Clip, Hose(FOR RADIATOR INLET)
90466-39002 note Clamp OR Clip, Hose(FOR RADIATOR INLET)
2023-11 → —
A25 AZSH32 ¥300
90466-43002 note Clamp OR Clip, Hose(FOR RADIATOR INLET)
2023-11 → —
A25 AZSH32 ¥240
16571C — Hose, Radiator, NO.1
16571-25300 Hose, Radiator, NO.1
2023-11 → —
A25 AZSH32 ¥1,350
16572A — Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1)
90466-39002 note Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1)
2023-11 → —
A25 AZSH32 ¥300
90466-43002 note Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1)
2023-11 → —
A25 AZSH32 ¥240
16572D — Hose, Radiator, NO.2
16572-25190 Hose, Radiator, NO.2
2023-11 → —
A25 AZSH32 ¥1,620
16573B — Hose, Radiator, NO.3
16573-25180 Hose, Radiator, NO.3
2023-11 → —
A25 AZSH32 ¥1,150
16577C — Pipe, Radiator
16577-36050 Pipe, Radiator
2023-11 → —
A25 AZSH32 ¥1,130
16693 — Plate, Radiator Side Air Guide, RR RH
16693-31030 Plate, Radiator Side Air Guide, RR RH
2023-11 → —
A25 AZSH32 ¥660
16697 — Plate, Radiator Side Air Guide, RR LH
16697-77010 Plate, Radiator Side Air Guide, RR LH
2023-11 → —
A25 AZSH32 ¥1,330
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
