Toyota Crown Sedan

2023-11 → present · chassis AZSH32,KZSM30 · catalogue 33B110 · Japan

Supported model Data version 2023-11

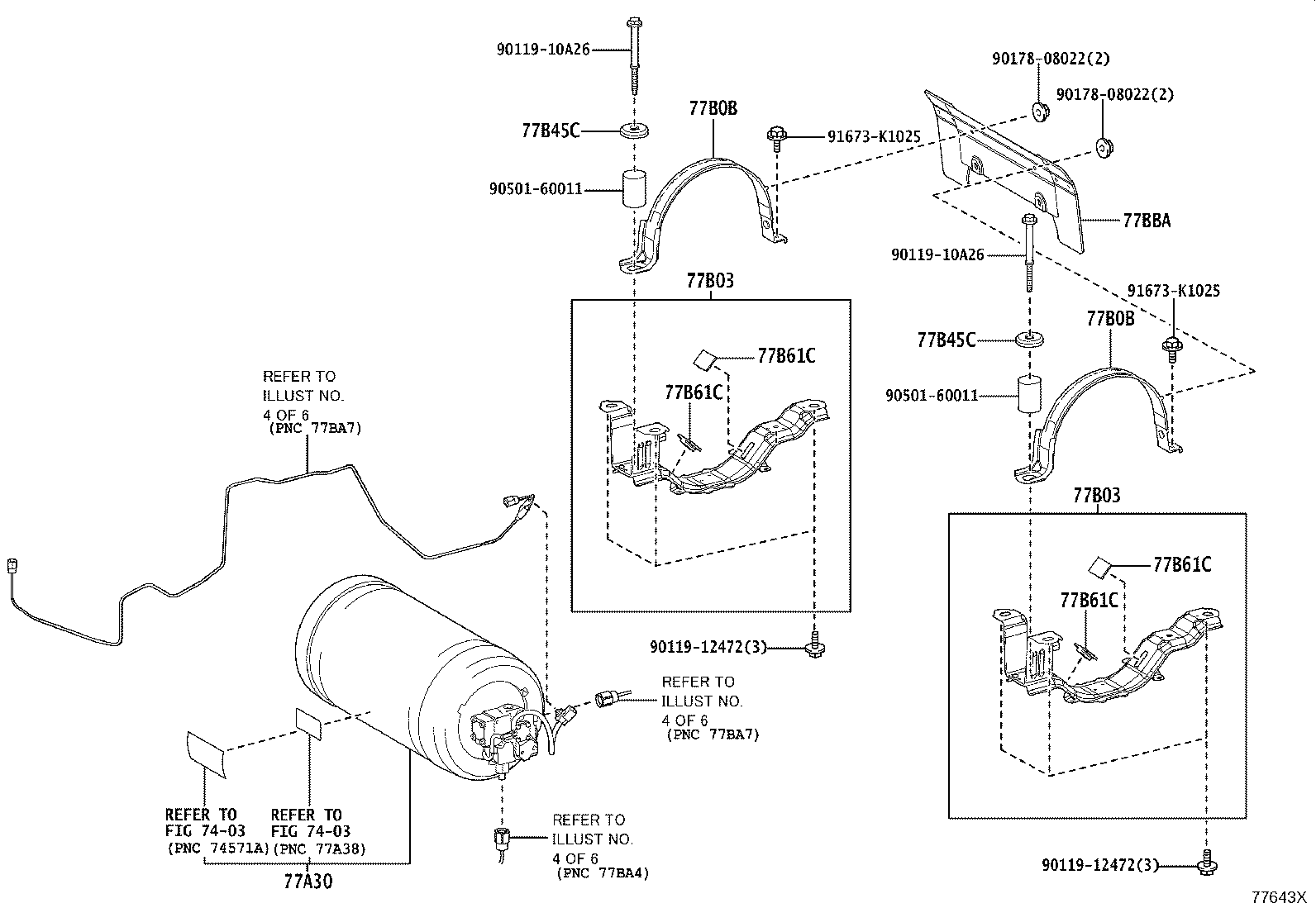

Exploded illustration 77643X 77A30 — TANK ASSY, HYDROGEN, NO.3 (1 parts) 7403 — not listed in this catalogue 7403 — not listed in this catalogue 77B61C — SEAT, HYDROGEN TANK FRAME, NO.2 (1 parts) 77B61C — SEAT, HYDROGEN TANK FRAME, NO.2 (1 parts) 77B61C — SEAT, HYDROGEN TANK FRAME, NO.2 (1 parts) 77B61C — SEAT, HYDROGEN TANK FRAME, NO.2 (1 parts) 77B0B — BAND SUB-ASSY, HYDROGEN TANK, NO.3 (1 parts) 77B45C — CUP, HYDROGEN TANK SPRING BOLT, NO.3 (1 parts) 77B45C — CUP, HYDROGEN TANK SPRING BOLT, NO.3 (1 parts) 77B0B — BAND SUB-ASSY, HYDROGEN TANK, NO.3 (1 parts) 77BBA — PLATE, HYDROGEN TANK PROTECTOR (1 parts) 9011910A26 — not listed in this catalogue 9011910A26 — not listed in this catalogue 91673K1025 — not listed in this catalogue 9017808022 — not listed in this catalogue 9017808022 — not listed in this catalogue 91673K1025 — not listed in this catalogue 9050160011 — not listed in this catalogue 9050160011 — not listed in this catalogue 9011912472 — not listed in this catalogue 9011912472 — not listed in this catalogue 77B03 — FRAME SUB-ASSY, HYDROGEN TANK, REAR (1 parts) 77B03 — FRAME SUB-ASSY, HYDROGEN TANK, REAR (1 parts)
77643X · 12 callouts, 12 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
6 parts on this figure
Part number Description Fitment Price
77A30 — Tank Assy, Hydrogen, NO.3
77A30-62032 Tank Assy, Hydrogen, NO.3
2023-11 → —
KZSM30 ¥207,000
77B03 — Frame Sub-assy, Hydrogen Tank, Rear
77B05-62030 Frame Sub-assy, Hydrogen Tank, Rear
2023-11 → —
KZSM30 ¥10,000
77B0B — Band Sub-assy, Hydrogen Tank, NO.3
77B0B-62010 Band Sub-assy, Hydrogen Tank, NO.3
2023-11 → —
KZSM30 ¥2,280
77B45C — Cup, Hydrogen Tank Spring Bolt, NO.3
77B45-62030 Cup, Hydrogen Tank Spring Bolt, NO.3
2023-11 → —
KZSM30 ¥580
77B61C — Seat, Hydrogen Tank Frame, NO.2
77B61-62021 Seat, Hydrogen Tank Frame, NO.2
2023-11 → —
KZSM30 ¥210
77BBA — Plate, Hydrogen Tank Protector
77BBA-62010 Plate, Hydrogen Tank Protector
2023-11 → —
KZSM30 ¥4,090
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
