Toyota Crown Estate
2024-06 → present · chassis AZSH3# · catalogue 33C110 · Japan
Supported model
Data version 2024-07

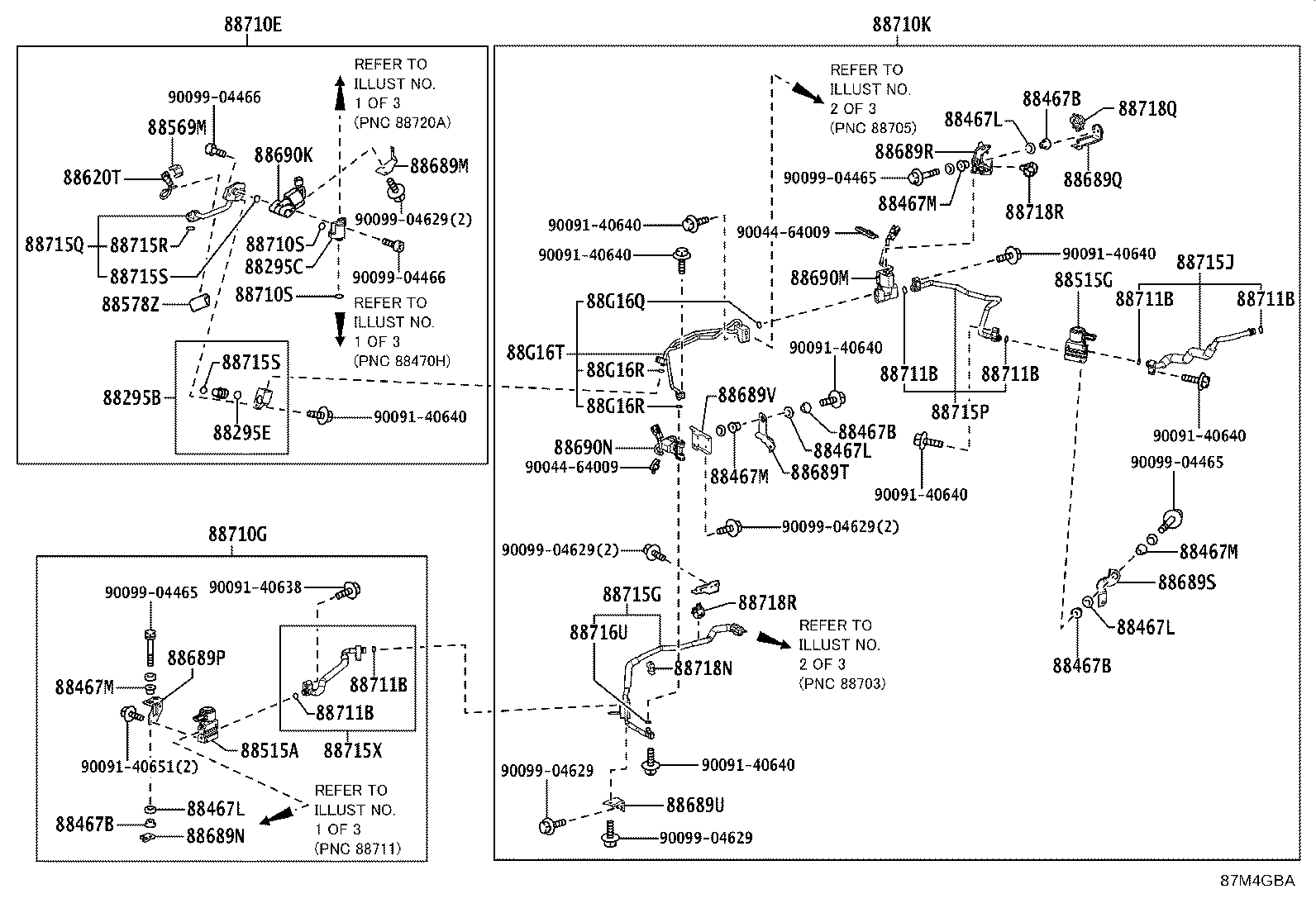

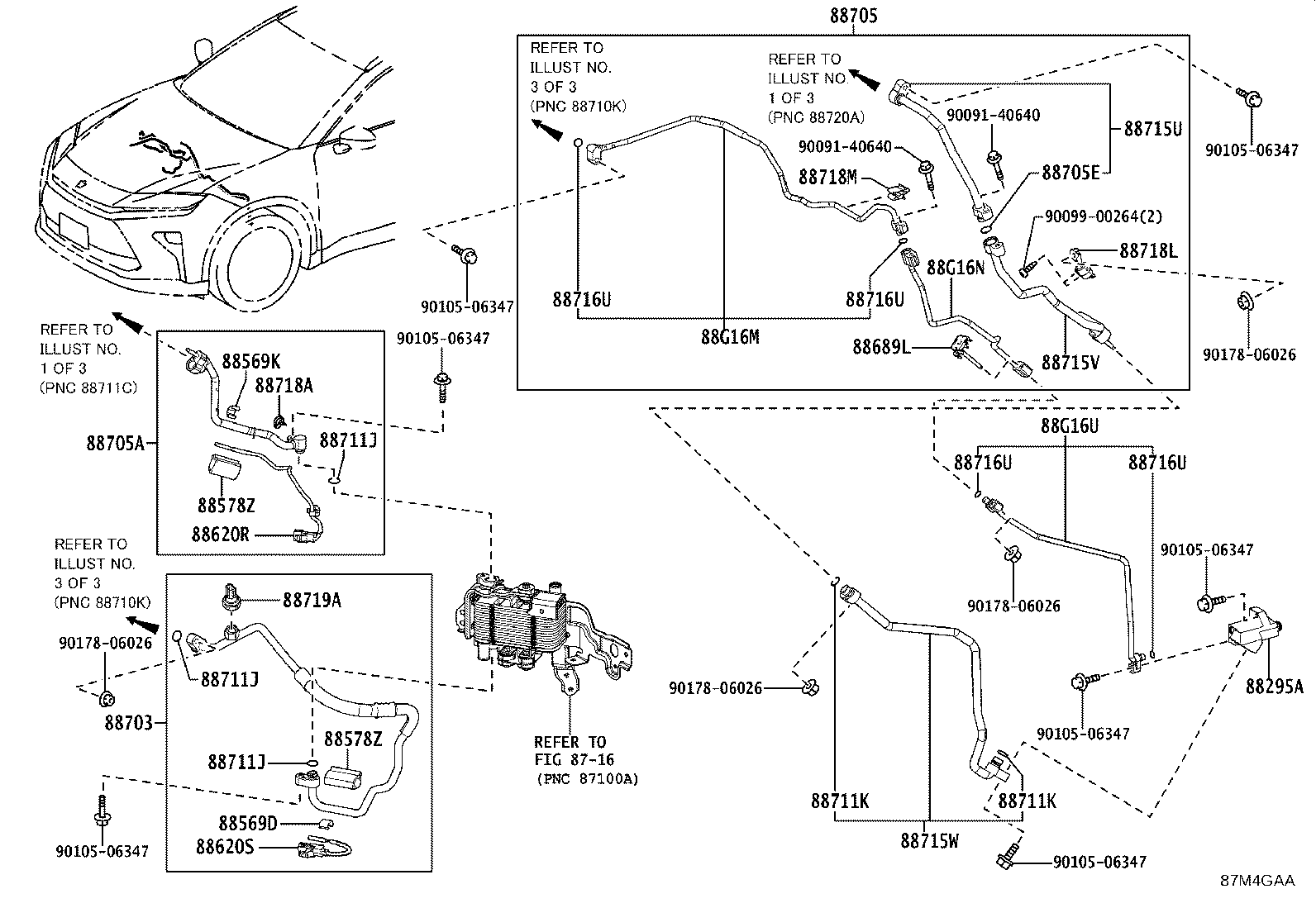

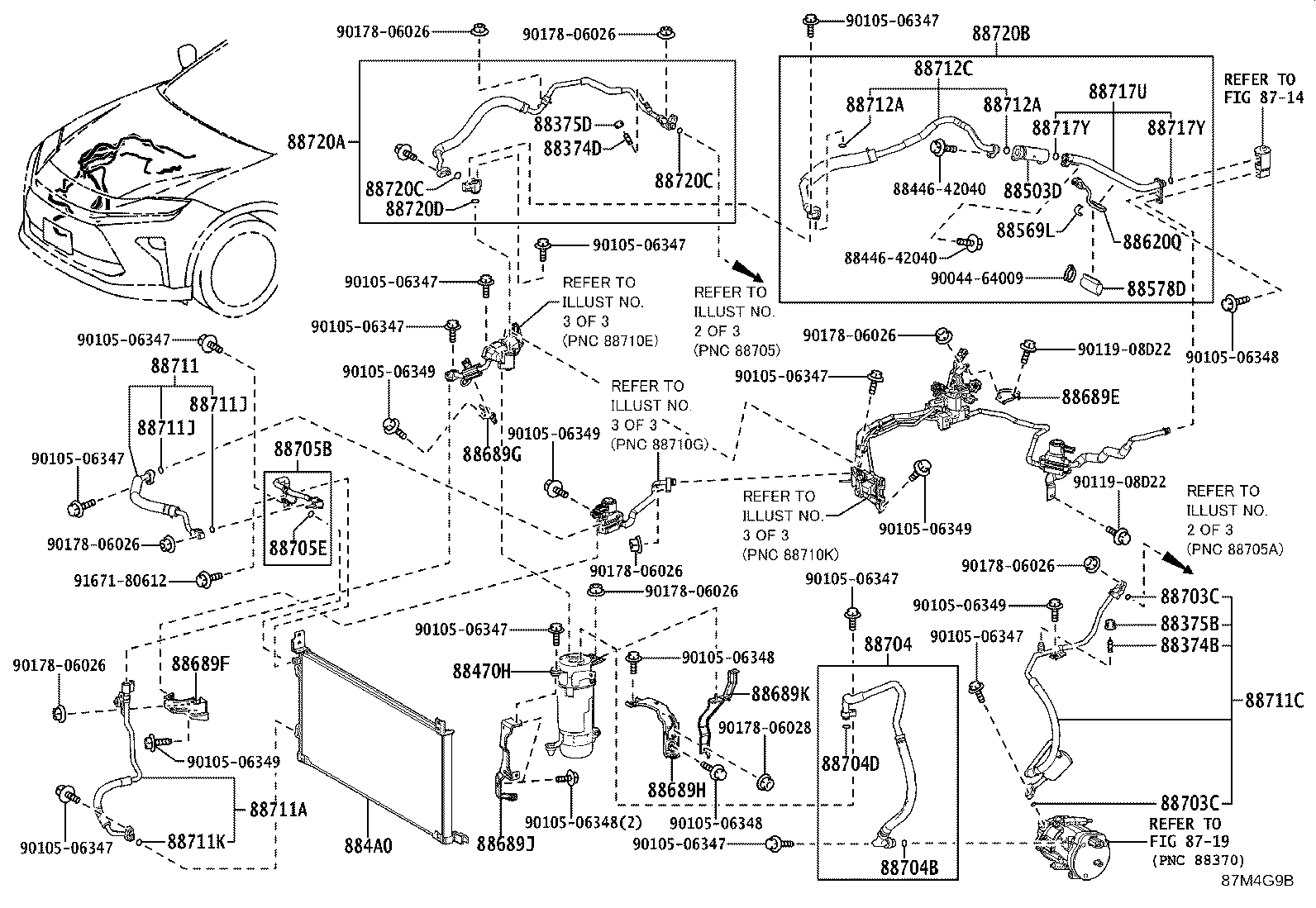

Heating & Air Conditioning - Cooler Piping
104 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 88295A | Tube, Valve TO Connector |
| 88295B | Tube, Valve TO Connector, NO.2 |
| 88295C | Tube, Valve TO Connector, NO.3 |
| 88295E | Ring, O, NO.1(FOR TUBE, VALVE TO CONNECTOR) |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88374D | Valve, Service NO.3 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88467B | Insulator, Cooler Condenser Mounting |
| 88467L | Cushion, Cooler, NO.1 |
| 88467M | Cushion, Cooler, NO.2 |
| 88470H | Accumulator Assy |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88503D | Regulator, Evaporator Pressure |
| 88515A | Valve, Cooler Expansion |
| 88515G | Valve, Cooler Expansion, NO.2 |
| 88569D | Clamp, Cooler, NO.1 |
| 88569K | Clamp, Cooler, NO.2 |
| 88569L | Clamp, Cooler, NO.3 |
| 88569M | Clamp, Piping, NO.1 |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88578Z | Packing, Cooler, NO.1 |
| 88620Q | Thermistor Assy, Air Conditioner NO.1 |
| 88620R | Thermistor Assy, Air Conditioner NO.2 |
| 88620S | Thermistor Assy, Air Conditioner NO.3 |
| 88620T | Thermistor Assy, Air Conditioner NO.4 |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88689L | Bracket, Cooler, NO.7 |
| 88689M | Bracket, Cooler, NO.8 |
| 88689N | Bracket, Cooler, NO.9 |
| 88689P | Bracket, Cooler, NO.10 |
| 88689Q | Bracket, Cooler, NO.11 |
| 88689R | Bracket, Cooler, NO.12 |
| 88689S | Bracket, Cooler, NO.13 |
| 88689T | Bracket, Cooler, NO.14 |
| 88689U | Bracket, Cooler, NO.15 |
| 88689V | Bracket, Cooler, NO.16 |
| 88690K | Valve Assy, Magnet |
| 88690M | Valve Assy, Magnet, NO.1 |
| 88690N | Valve Assy, Magnet, NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88704D | Ring, O, NO.2 (FOR SUCTION HOSE) |
| 88705 | Pipe Sub-assy, Discharge |
| 88705A | Tube Sub-assy, Discharge |
| 88705B | Tube Sub-assy, Discharge |
| 88705E | Ring, O, NO.1(FOR DISCHARGE TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710K | Tube & Accessory Assy, Air Conditioner, NO.3 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710S | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, A/C, NO.2) |
| 88710T | Ring, O, NO.3(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710U | Ring, O, NO.4(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710V | Ring, O, NO.5(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711A | Hose, Cooler Refrigerant Discharge, NO.2 |
| 88711B | Ring, O(FOR COOLER REFRIGERANT DISCHARGE HOSE) |
| 88711C | Hose, Cooler Refrigerant Discharge, NO.3 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88711K | Ring, O, NO.2(FOR DISCHARGE HOSE) |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88712C | Hose, Suction |
| 88715G | Tube, Discharge, G |
| 88715J | Tube, Discharge, J |
| 88715P | Tube, Discharge, P |
| 88715Q | Tube, Discharge, Q |
| 88715R | Ring, O(FOR DISCHARGE TUBE) |
| 88715S | Ring, O, NO.2(FOR DISCHARGE TUBE) |
| 88715U | Tube, Discharge, NO.1 |
| 88715V | Tube, Discharge, NO.2 |
| 88715W | Tube, Discharge, NO.3 |
| 88715X | Tube, Discharge, NO.4 |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88717U | Tube, Suction, NO.1 |
| 88717Y | Ring, O, NO.1(FOR SUCTION TUBE) |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88720A | Hose & Accessory, Air Conditioner |
| 88720B | Hose & Accessory, Air Conditioner |
| 88720C | Ring, O, NO.1(HOSE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88720D | Ring, O, NO.2(HOSE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88G16M | Tube, Liquid, NO.1 |
| 88G16N | Tube, Liquid, NO.2 |
| 88G16Q | Ring, O, NO.1(FOR LIQUID TUBE) |
| 88G16R | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88G16T | Tube, Liquid, NO.4 |
| 88G16U | Tube, Liquid, NO.5 |
| 89639D | Clamp, Airconditioner Tube |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
