Toyota Mark X Zio
2007-09 → 2013-10 · chassis ANA1#,GGA10 · catalogue 351130 · Japan
Supported model
Data version 2015-04

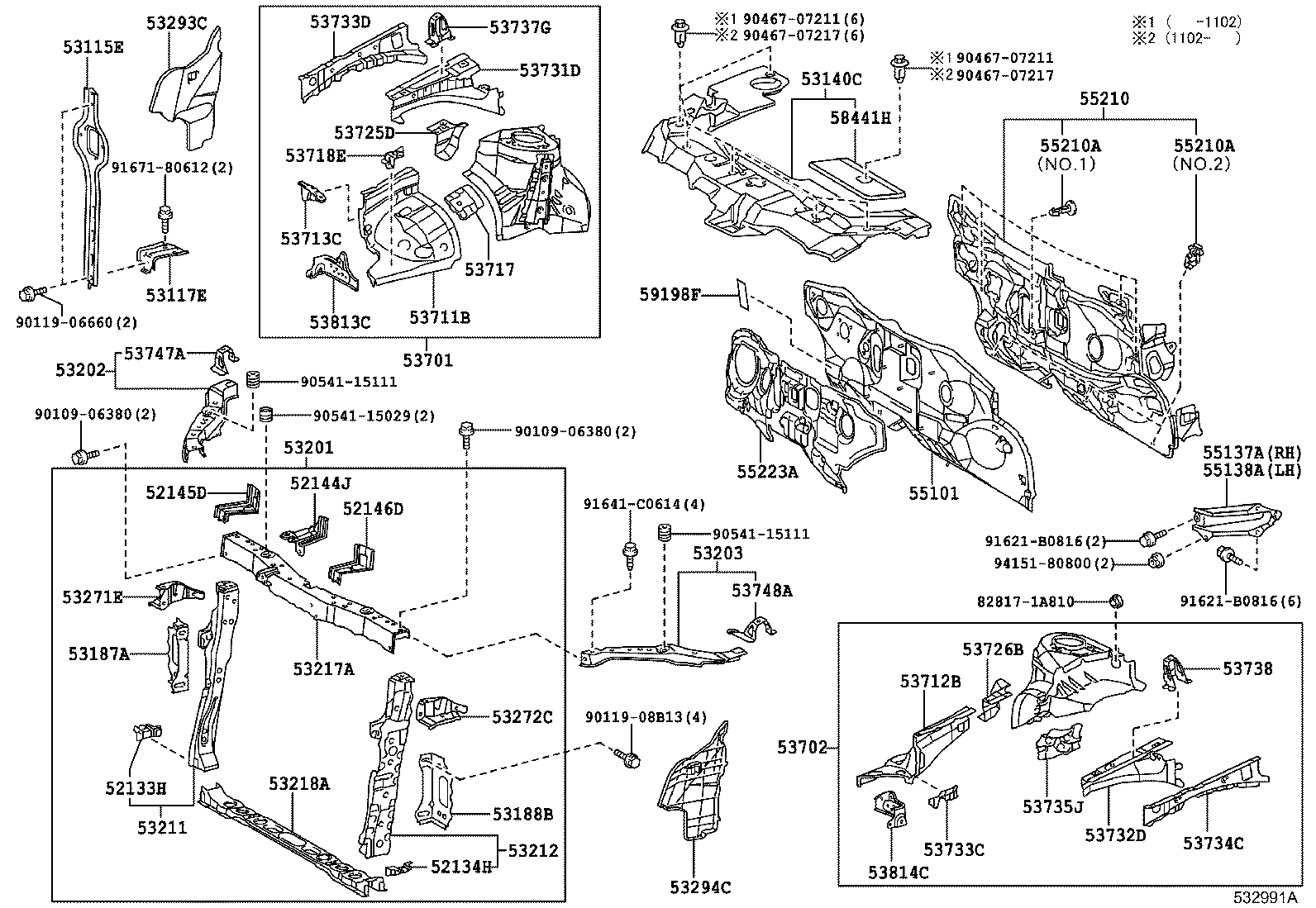

Front Fender Apron & Dash Panel
50 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52133H | Bracket, Front Bumper, RH |
| 52134H | Bracket, Front Bumper, LH |
| 52144J | Stay, Front Bumper, Center |
| 52145D | Bracket, Front Bumper Side Mounting, RH |
| 52146D | Bracket, Front Bumper Side Mounting, LH |
| 53115E | Bracket, Radiator Grille |
| 53117E | Bracket, Radiator Grille, Lower |
| 53140C | Cover Assy, Radiator |
| 53187A | Stay, Radiator Support, RH |
| 53188B | Stay, Radiator Support, LH |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53211 | Support, Radiator, RH |
| 53212 | Support, Radiator, LH |
| 53217A | Brace, Hood Lock Support |
| 53218A | Support, Radiator, Lower |
| 53271E | Bracket, Headlamp Mounting, RH |
| 53272C | Bracket, Headlamp Mounting, LH |
| 53293C | Deflector, Radiator Side, RH |
| 53294C | Deflector, Radiator Side, LH |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53713C | Extension, Front Fender Apron, Front RH |
| 53717 | Plate, Fender Apron, RH |
| 53718E | Stay, Front Fender Apron, Front |
| 53725D | Reinforcement, Front Spring Support, NO.2 RH |
| 53726B | Reinforcement, Front Spring Support, NO.2 LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733C | Patch, Front Fender Apron |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 53735J | Patch, Front Fender Apron, NO.5 |
| 53737G | Plate, Front Apron TO Cowl Side Member, RH |
| 53738 | Plate, Front Apron TO Cowl Side Member, LH |
| 53747A | Extension, Apron Fender Side, RH |
| 53748A | Extension, Apron Fender Side, LH |
| 53813C | Extension, Front Fender, RH |
| 53814C | Extension, Front Fender, LH |
| 55101 | Panel Sub-assy, Dash |
| 55137A | Brace, Dash TO Frame, RH |
| 55138A | Brace, Dash TO Frame, LH |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 58441H | Cover, Battery Service Hole |
| 59198F | Seal, Noise Shutter |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
