Toyota Mark X Zio
2007-09 → 2013-10 · chassis ANA1#,GGA10 · catalogue 351130 · Japan
Supported model
Data version 2015-04

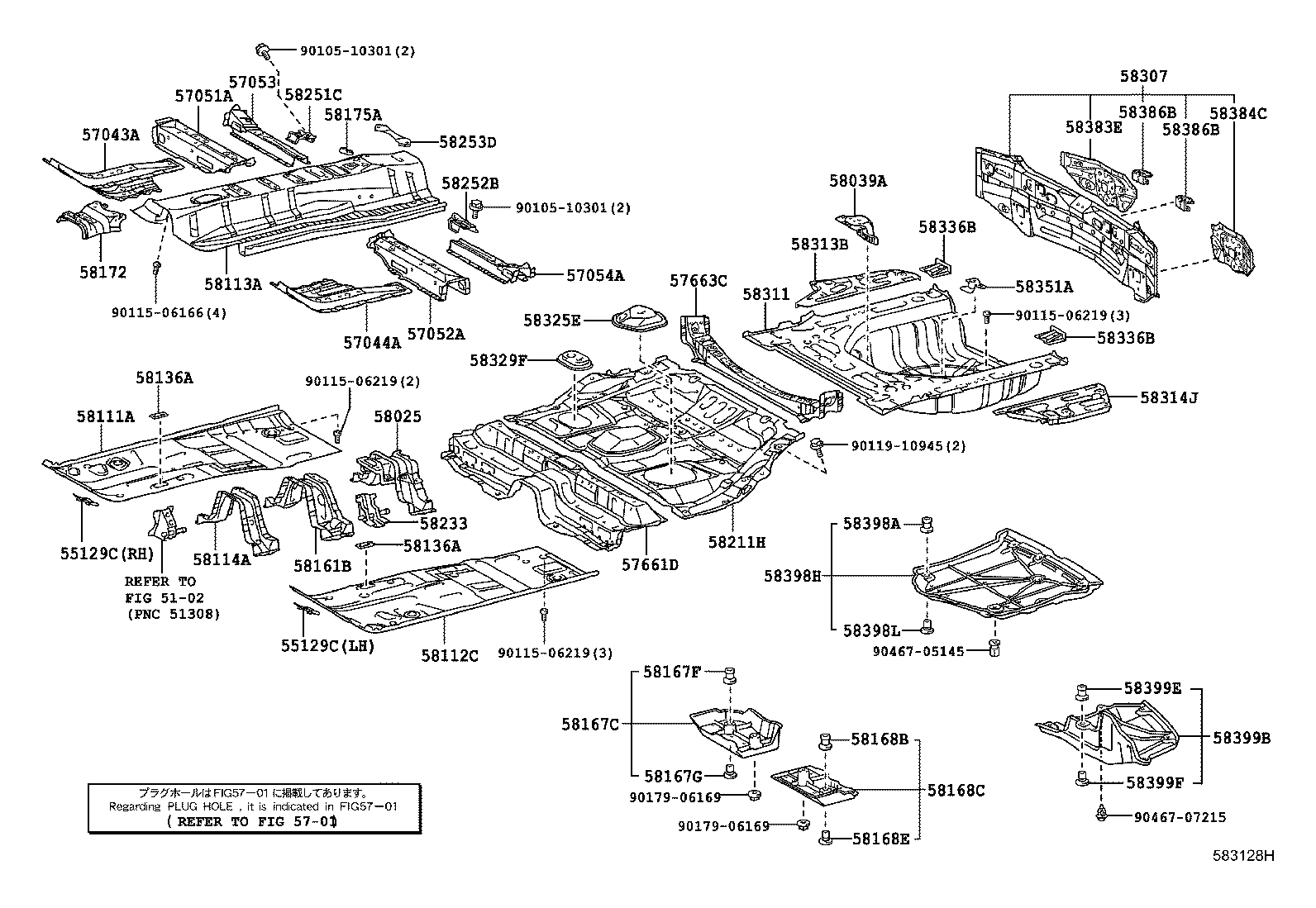

Floor Pan & Lower Back Panel
59 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 55129C | Cover, Dash Panel Hole |
| 57043A | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57509 | Reinforcement Sub-assy, Front Floor, Center |
| 57531 | Bracket, Front Floor Center Brace, RH |
| 57532 | Bracket, Front Floor Center Brace, LH |
| 57533B | Brace, Front Floor, Center |
| 57627A | Cover, Rear Floor Side Member, RH |
| 57627E | Clip, Rear Floor Side Member Cover, NO.1 |
| 57627F | Clip, Rear Floor Side Member Cover, NO.2 |
| 57628C | Cover, Rear Floor Side Member, LH |
| 57628H | Clip, Rear Floor Side Member Cover, NO.1 |
| 57628J | Clip, Rear Floor Side Member Cover, NO.2 |
| 57661D | Member, Rear Floor Cross, Front |
| 57663C | Member, Rear Floor Cross, Center |
| 57805F | Reinforcement Sub-assy, Belt Anchor, NO.1 |
| 58025 | Reinforcement Sub-assy, Drive Shaft Center Support |
| 58039A | Reinforcement Sub-assy, Rear Floor Panel |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58114A | Reinforcement, Front Floor Panel |
| 58136A | Cover, Front Floor Service Hole |
| 58161B | Reinforcement, Belt Anchor TO Floor Pan |
| 58167C | Cover, Front Floor, Center RH |
| 58167F | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58167G | Clip, NO.2(FOR FLOOR UNDER COVER) |
| 58168B | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58168C | Cover, Front Floor, Center LH |
| 58168E | Clip, NO.2(FOR FLOOR UNDER COVER) |
| 58171 | Reinforcement, Parking Brake Base |
| 58172 | Bracket, Computer Mounting, NO.3 |
| 58175A | Reinforcement, Parking Brake Base, NO.1 |
| 58211H | Pan, Center Floor |
| 58233 | Bracket, Exhaust Pipe Mounting |
| 58251C | Brace, Floor Panel, Front RH |
| 58252B | Brace, Floor Panel, Front LH |
| 58253D | Bracket, Parking Brake Cable |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313B | Panel, Rear Floor Side, RH |
| 58314J | Panel, Rear Floor Side, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58351A | Bracket, Spare Wheel Carrier |
| 58383E | Reinforcement, Body Lower Back, NO.2 RH |
| 58384C | Reinforcement, Body Lower Back, NO.2 LH |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58398A | Clip, NO.3(FOR FLOOR UNDER COVER) |
| 58398H | Cover, Floor Under, NO.1 |
| 58398L | Clip, NO.4(FOR FLOOR UNDER COVER) |
| 58399B | Cover, Floor Under, NO.2 |
| 58399E | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58399F | Clip, NO.2(FOR FLOOR UNDER COVER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
