Toyota Ipsum
1996-05 → 2001-05 · chassis CXM10,SXM1# · catalogue 511110 · Japan
Discontinued model
Data version 2002-01

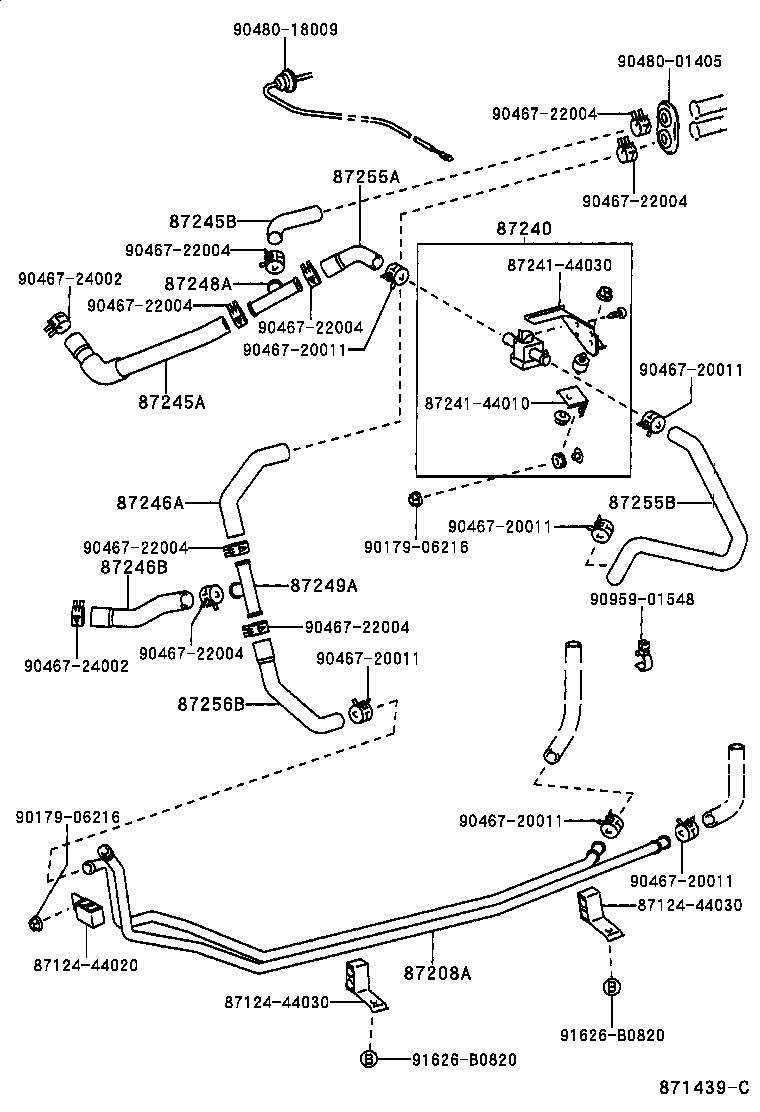

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 87208A — Pipe Sub-assy, Heater Water, A | ||||
| 87208-44030 |
Pipe Sub-assy, Heater Water, A
1997-08 → 1998-04
ended
|
SXM1# | — | |
| 87208-44040 |
Pipe Sub-assy, Heater Water, A
1998-04 → —
|
SXM1# | — | |
| 87208-44050 |
Pipe Sub-assy, Heater Water, A
1997-09 → 1998-04
ended
|
CXM10 | — | |
| 87208-44060 |
Pipe Sub-assy, Heater Water, A
1998-04 → —
|
CXM10 | — | |
| 87240 — Valve Assy, Heater Water | ||||
| 87240-44010 |
Valve Assy, Heater Water
1997-08 → —
|
CXM10,SXM1# | ¥3,230 | |
| 87245A — Hose, Heater Water, Inlet A | ||||
| 87245-44010 |
Hose, Heater Water, Inlet A
1996-05 → —
|
SXM1# | ¥1,780 | |
| 87245-44150 note |
Hose, Heater Water, Inlet A
1997-08 → —
|
SXM1# | ¥1,330 | |
| 87245-44210 |
Hose, Heater Water, Inlet A
1997-09 → —
|
CXM10 | ¥1,920 | |
| 87245-44350 note |
Hose, Heater Water, Inlet A
1997-09 → —
|
CXM10 | ¥940 | |
| 87245B — Hose, Heater Water, Inlet B | ||||
| 87245-44140 |
Hose, Heater Water, Inlet B
1997-08 → —
|
SXM1# | ¥680 | |
| 87245-44340 |
Hose, Heater Water, Inlet B
1997-09 → —
|
CXM10 | ¥1,140 | |
| 87246A — Hose, Heater Water, Outlet A | ||||
| 87245-44020 |
Hose, Heater Water, Outlet A
1996-05 → —
|
SXM1# | ¥1,480 | |
| 87245-44100 note |
Hose, Heater Water, Outlet A
1997-08 → 2000-05
ended
|
SXM1# | ¥930 | |
| 87245-44220 |
Hose, Heater Water, Outlet A
1997-09 → —
|
CXM10 | ¥1,900 | |
| 87245-44260 note |
Hose, Heater Water, Outlet A
1997-09 → —
|
CXM10 | ¥780 | |
| 87245-44450 note |
Hose, Heater Water, Outlet A
2000-05 → —
|
SXM1# | ¥930 | |
| 87246B — Hose, Heater Water, Outlet B | ||||
| 87245-44110 |
Hose, Heater Water, Outlet B
1997-08 → 2000-05
ended
|
SXM1# | ¥1,020 | |
| 87245-44270 |
Hose, Heater Water, Outlet B
1997-09 → —
|
CXM10 | ¥1,320 | |
| 87245-44460 |
Hose, Heater Water, Outlet B
2000-05 → —
|
SXM1# | ¥930 | |
| 87248A — Pipe, Heater Water Inlet, A | ||||
| 87248-08030 |
Pipe, Heater Water Inlet, A
1998-12 → —
|
SXM1# | ¥0 | |
| 87248-12130 |
Pipe, Heater Water Inlet, A
1997-08 → 1998-12
ended
|
SXM1# | — | |
| 87248-60460 |
Pipe, Heater Water Inlet, A
1997-09 → —
|
CXM10 | ¥0 | |
| 87249A — Pipe, Heater Water Outlet, A | ||||
| 87248-08030 |
Pipe, Heater Water Outlet, A
1998-11 → 1998-12
ended
|
CXM10 | ¥0 | |
| 87248-08030 |
Pipe, Heater Water Outlet, A
1998-12 → —
|
CXM10,SXM1# | ¥0 | |
| 87248-12130 |
Pipe, Heater Water Outlet, A
1997-08 → 1998-11
ended
|
CXM10,SXM1# | — | |
| 87248-12130 |
Pipe, Heater Water Outlet, A
1998-11 → 1998-12
ended
|
SXM1# | — | |
| 87255A — Hose, Rear Heater Water Inlet, A(FROM ENGINE) | ||||
| 87245-44130 |
Hose, Rear Heater Water Inlet, A(FROM ENGINE)
1997-08 → —
|
SXM1# | ¥570 | |
| 87245-44330 |
Hose, Rear Heater Water Inlet, A(FROM ENGINE)
1997-09 → —
|
CXM10 | ¥1,090 | |
| 87255B — Hose, Rear Heater Water Inlet, B | ||||
| 87245-44320 |
Hose, Rear Heater Water Inlet, B
1997-09 → —
|
CXM10 | ¥580 | |
| 87245-44360 |
Hose, Rear Heater Water Inlet, B
1997-08 → —
|
SXM1# | ¥2,130 | |
| 87256B — Hose, Rear Heater Water Outlet, B | ||||
| 87245-44080 |
Hose, Rear Heater Water Outlet, B
1997-08 → 2000-05
ended
|
SXM1# | ¥1,140 | |
| 87245-44250 |
Hose, Rear Heater Water Outlet, B
1997-09 → —
|
CXM10 | ¥840 | |
| 87245-44440 |
Hose, Rear Heater Water Outlet, B
2000-05 → —
|
SXM1# | ¥1,150 | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
