Toyota Ipsum
2001-05 → 2009-12 · chassis ACM2# · catalogue 511120 · Japan
Discontinued model
Data version 2010-04
Fuel Injection System
22 part groups · 4 illustrations
Part groups

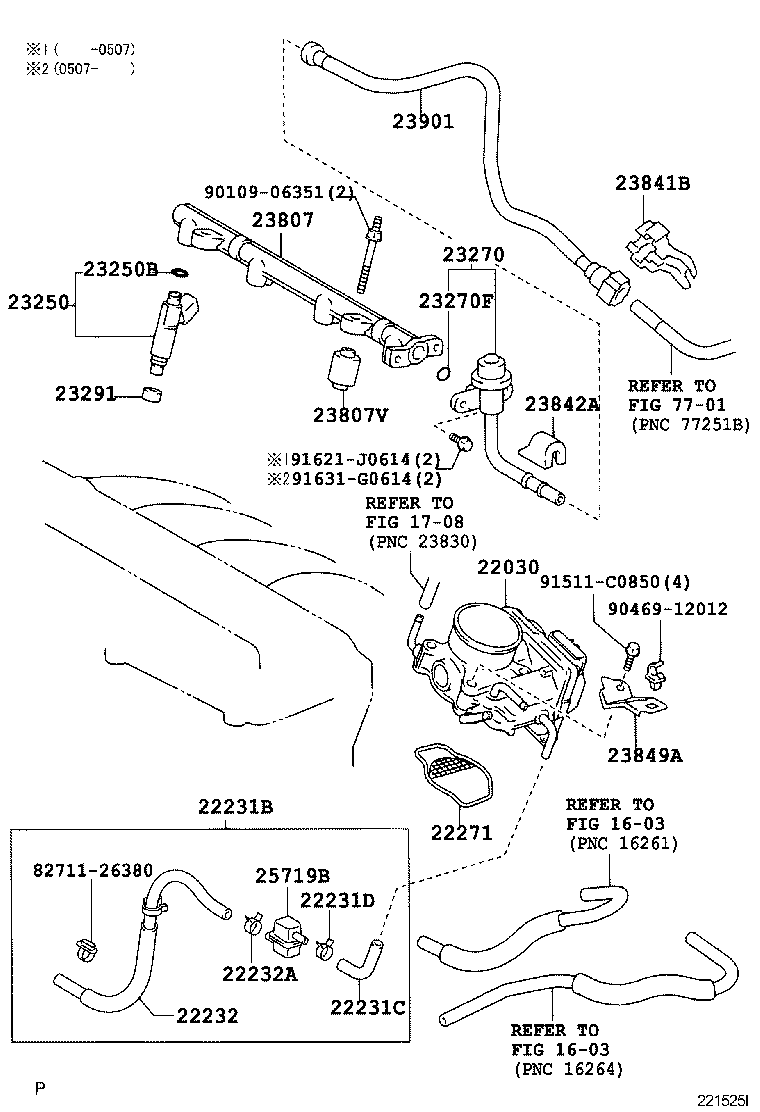

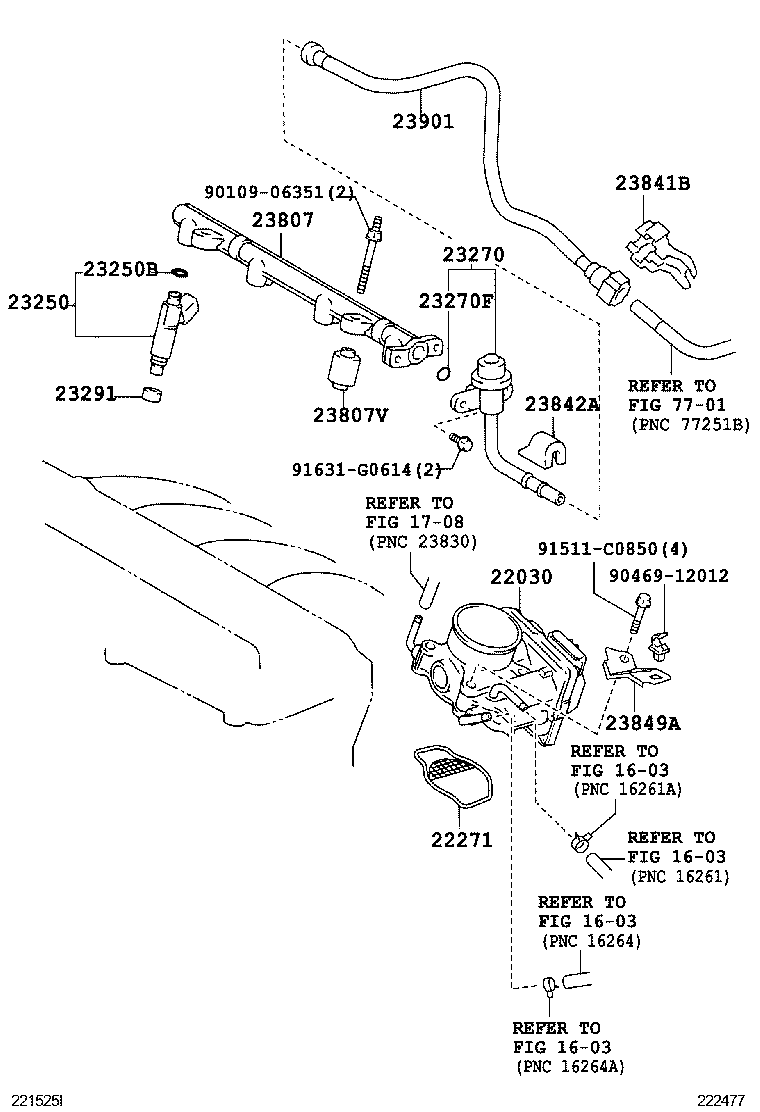

| PNC | Description |
|---|---|
| 22030 | Body Assy, Throttle W/Throttle Position Sensor |
| 22210 | Body Assy, Throttle |
| 22215A | Gasket, Idle Speed Control Valve |
| 22231B | Hose, Throttle Body |
| 22231C | Hose, Throttle Body, NO.1 |
| 22231D | Clamp OR Clip(FOR THROTTLE BODY HOSE) |
| 22232 | Hose, Throttle Body, NO.2 |
| 22232A | Clamp OR Clip(FOR THROTTLE BODY HOSE) |
| 22270 | Valve Assy, Idle Speed Control(FOR THLOTTLE BODY) |
| 22271 | Gasket, Throttle Body |
| 23250 | Injector Assy, Fuel |
| 23250B | Ring, O(FOR FUEL INJECTOR) |
| 23270 | Damper Assy, Fuel Pressure Pulsation |
| 23270F | Ring, O(FOR PULSATION DAMPER) |
| 23291 | Insulator, Injector Vibration |
| 23807 | Pipe Sub-assy, Fuel Delivery |
| 23807V | Spacer, NO.1(FOR DELIVERY PIPE) |
| 23841B | Clamp, Fuel Pipe, NO.1(FOR EFI) |
| 23842A | Clamp, Fuel Pipe, NO.2(FOR EFI) |
| 23849A | Support, Fuel Pipe |
| 23901 | Tube Sub-assy, Fuel |
| 25719B | Tank, Vacuum Surge |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
