Toyota Harrier
1997-12 → 2003-02 · chassis ACU1#,MCU1#,SXU1# · catalogue 521110 · Japan
Discontinued model
Data version 2004-01

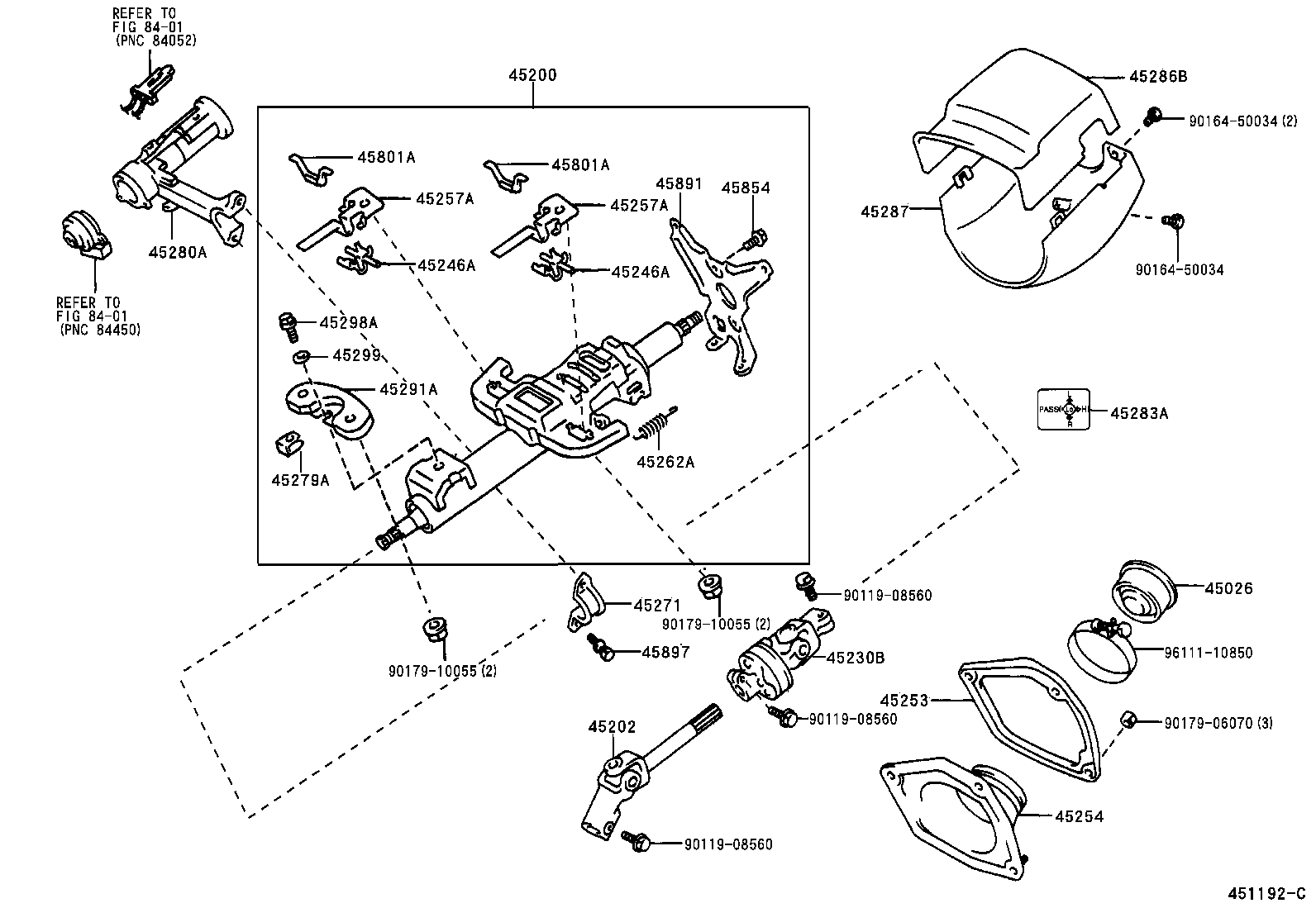

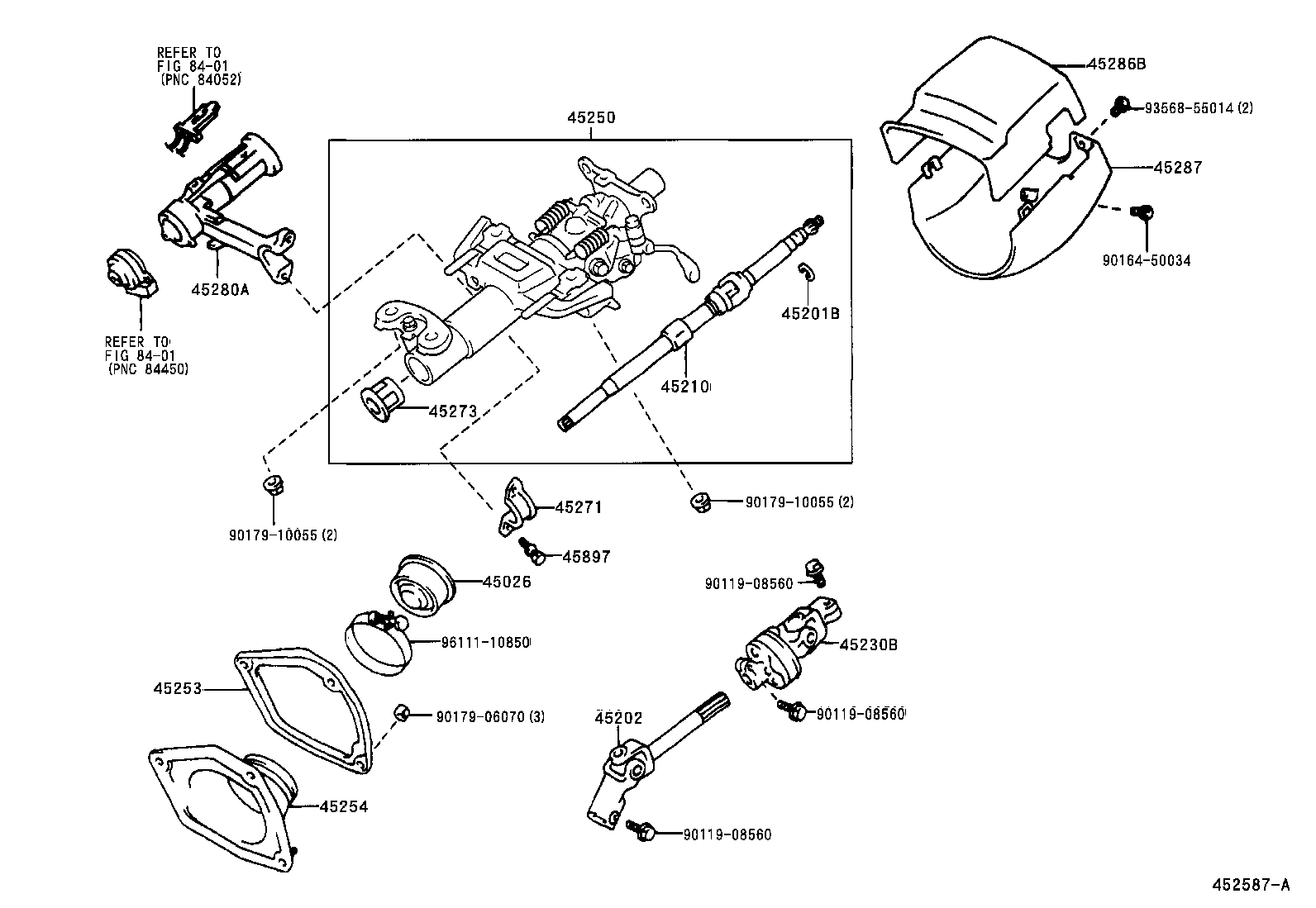

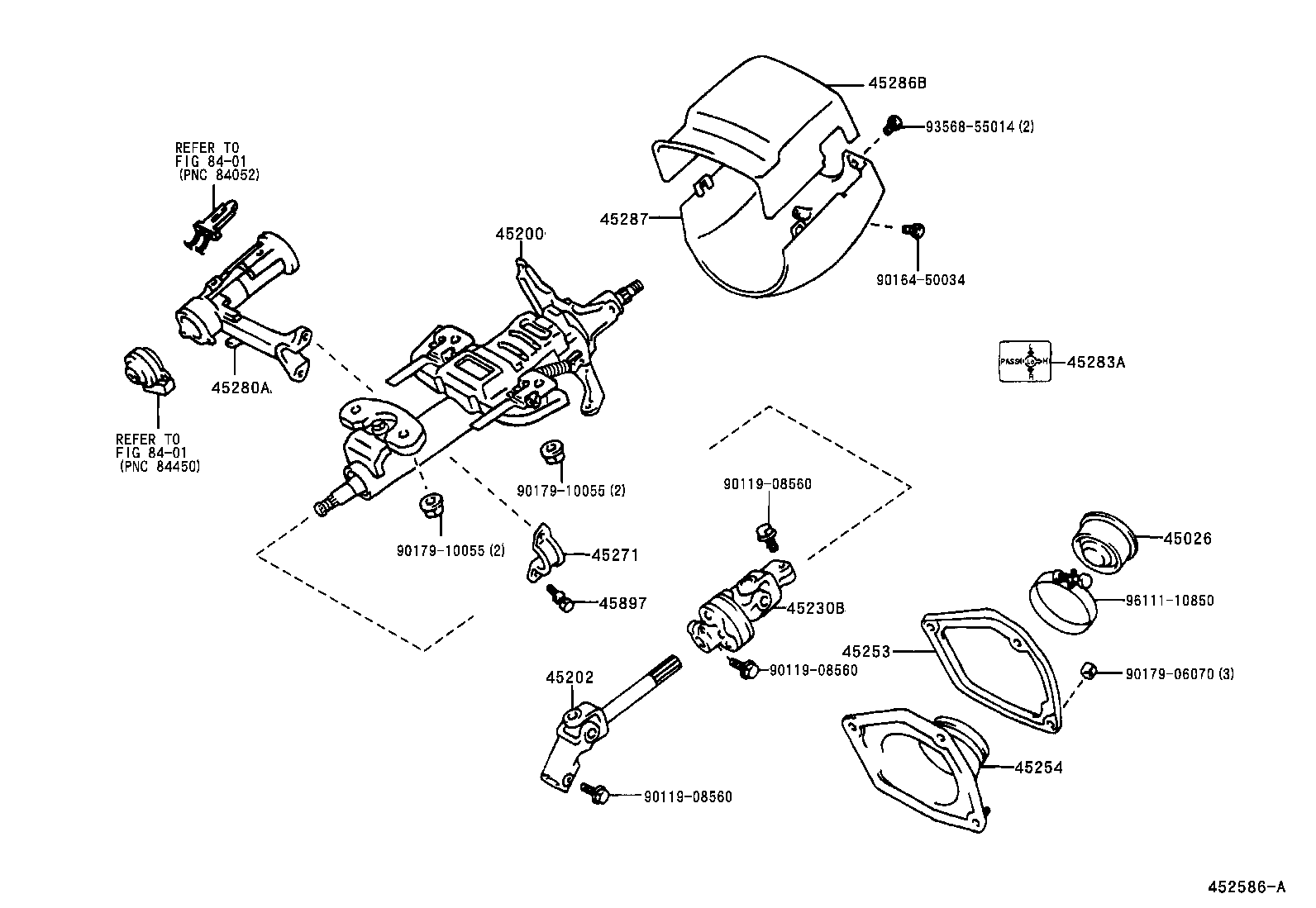

Steering Column & Shaft
40 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 45026 | Cover Sub-assy, Steering Column Hole, NO.2 |
| 45200 | Post Assy, Steering |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45201G | Spring, Compression(FOR STEERING MAIN SHAFT) |
| 45202 | Shaft Sub-assy, Steering Intermediate |
| 45205 | Tube Sub-assy, Steering Column |
| 45210 | Shaft Assy, Steering Main |
| 45215 | Collar, Main Shaft Bearing Thrust |
| 45230B | Joint Assy, Steering Shaft Universal |
| 45246A | Guide, Steering Energy Absorbing Plate |
| 45250 | Column Assy, Steering |
| 45253 | Cover, Steering Column Hole |
| 45254 | Shield, Steering Column Hole |
| 45257A | Plate, Steering Column Energy Absorbing |
| 45262A | Spring, Tilt Lever Return |
| 45271 | Clamp, Steering Column, Upper |
| 45273 | Bush, Steering Main Shaft |
| 45279A | Attachment, Steering Column Tube, Lwr |
| 45280A | Bracket Assy, Steering Column, Upper |
| 45283A | Plate, Beam Change & Turn Signal Caution |
| 45286B | Cover, Steering Column, Upr |
| 45287 | Cover, Steering Column, Lwr |
| 45291A | Support, Steering Column Tube |
| 45298A | Bolt, Steering Column Lower Tube |
| 45299 | Washer, Steering Column Lower Tube |
| 45801A | Pin Sub-assy, Steering Energy Absorbing |
| 45819 | Retainer, Tilt Lever |
| 45826A | Spring, Tension(FOR STEERING TILT LEVER) |
| 45826C | Bush(FOR STEERING TILT LEVER) |
| 45854 | Bolt, Turn Signal Bracket |
| 45855B | Shaft, T1LT Steering, NO.1 |
| 45856B | Shaft, T1LT Steering, NO.2 |
| 45870 | Tube Assy, Steering Column |
| 45874B | Protector, Steering Column, NO.1 |
| 45880 | Lever Assy, Steering Tilt |
| 45885 | Link, Tilt Lever |
| 45890A | Pawl Assy, Tilt Steering |
| 45891 | Bracket, Turn Signal |
| 45897 | Bolt, Steering Lock Set |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
