Factory parts data · Europe

Toyota Kluger L/V

2000-11 → 2007-05 · chassis ACU2#,MCU2# · catalogue 522110 · Japan

Discontinued model Data version 2007-10

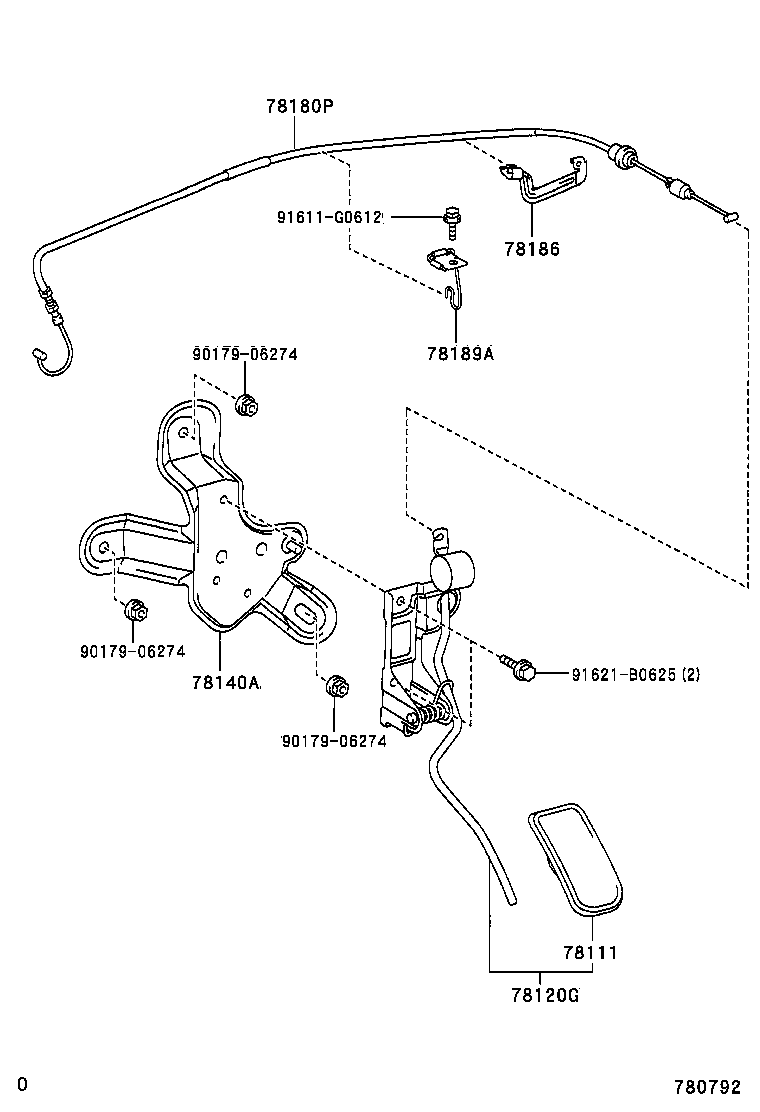

780792 · 6 callouts, 5 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
14 parts on this figure
Part number Description Fitment Price
78111 — Pedal, Accelerator
78111-33020 Pedal, Accelerator
2000-11 → 2003-08 ended
ACU2#,MCU2# ¥910
78111-33020 Pedal, Accelerator
2003-08 → —
ACU2# ¥910
78120G — Rod Assy, Accelerator Pedal
78120-48060 Rod Assy, Accelerator Pedal
2000-11 → 2003-08 ended
ACU2#,MCU2# ¥3,050
78120-48070 Rod Assy, Accelerator Pedal
2003-08 → —
MCU2# ¥27,300
78120-48080 Rod Assy, Accelerator Pedal
2003-08 → —
ACU2# ¥3,670
78140A — Bracket, Accelerator Control Rod
78140-48010 Bracket, Accelerator Control Rod
2003-08 → —
ACU2#,MCU2# ¥2,340
78180P — Cable Assy, Accelerator Control
78180-48050 Cable Assy, Accelerator Control
2000-11 → 2003-08 ended
MCU2# ¥6,600
78180-48060 Cable Assy, Accelerator Control
2000-11 → 2003-08 ended
ACU2# ¥5,500
78180-48100 Cable Assy, Accelerator Control
2003-08 → —
ACU2# ¥5,800
78186 — Support, Accelerator Control Cable, NO.1
78186-48030 Support, Accelerator Control Cable, NO.1
2000-11 → 2003-08 ended
ACU2#,MCU2# ¥1,000
78186-48020 Support, Accelerator Control Cable, NO.1
2003-08 → 2007-05 ended
ACU2# ¥1,470
78189A — Support, Accelerator Control Cable, NO.2
78189-48010 Support, Accelerator Control Cable, NO.2
2000-11 → 2003-08 ended
MCU2# ¥1,000
78189-48020 Support, Accelerator Control Cable, NO.2
2000-11 → 2003-08 ended
ACU2# ¥1,000
78189-48090 Support, Accelerator Control Cable, NO.2
2003-08 → —
ACU2# ¥630
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
