Toyota Harrier
2020-06 → present · chassis AXUH8#,AXUP85,MXUA8# · catalogue 524120 · Japan
Supported model
Data version 2022-10

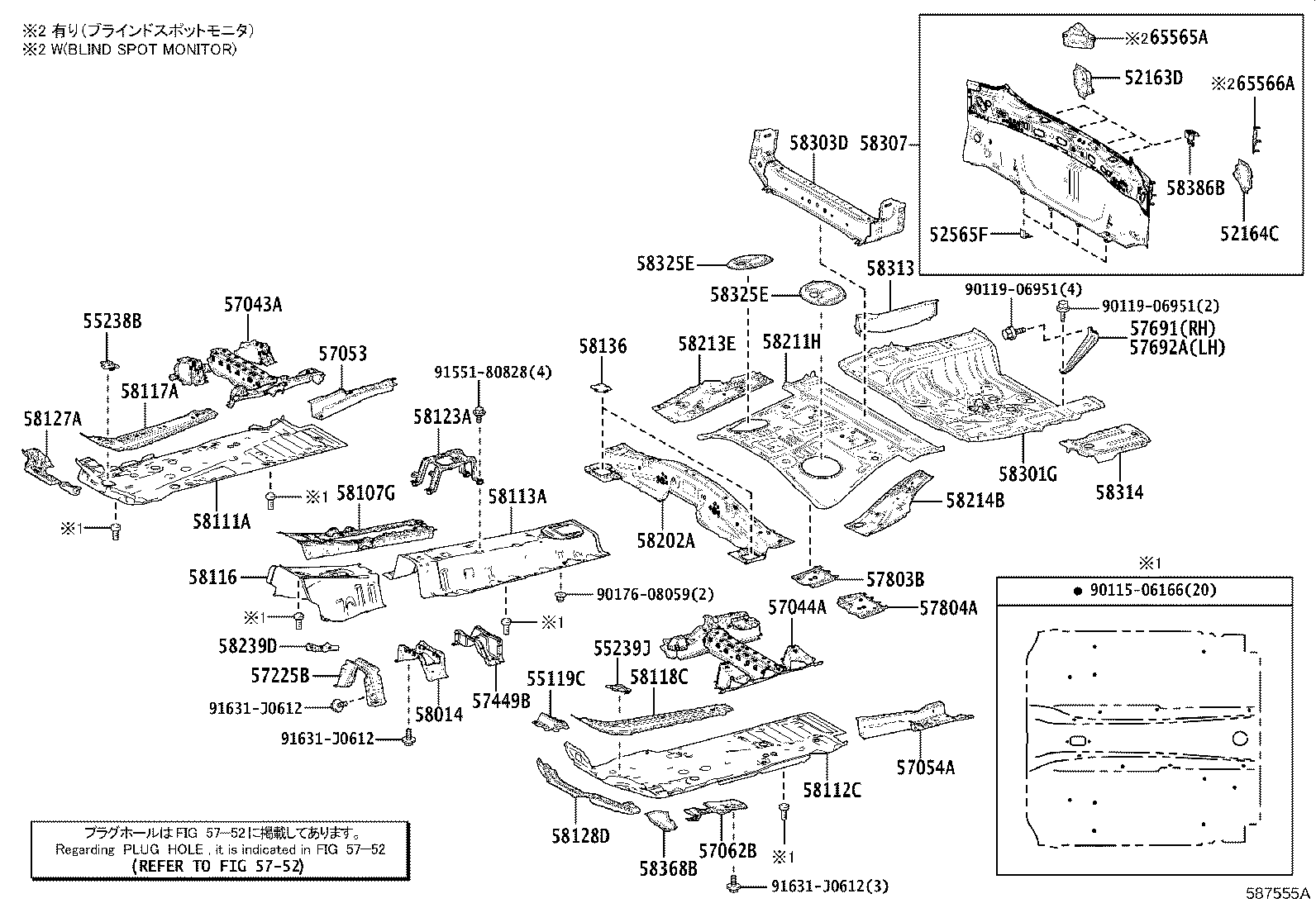

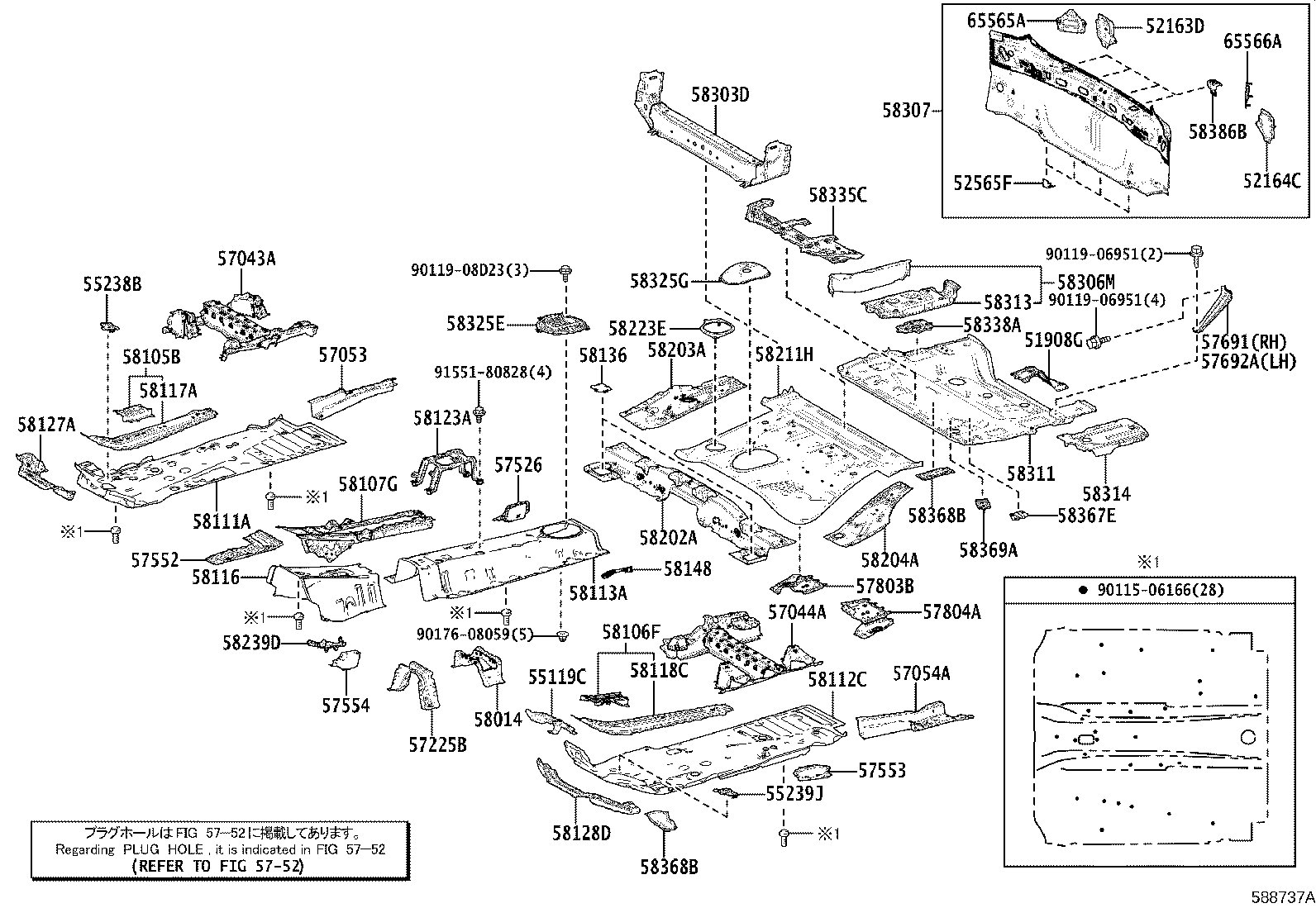

Floor Pan & Lower Back Panel
63 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 51908G | Bracket Sub-assy, Spare Tire Carrier |
| 52163D | Plate, Rear Bumper Reinforcement, RH |
| 52164C | Plate, Rear Bumper Reinforcement, LH |
| 52565F | Retainer, Rear Bumper, Lower |
| 55119C | Bracket, Clutch Booster |
| 55238B | Plate, Dash Panel Insulator, Lower RH |
| 55239J | Plate, Dash Panel Insulator, Lower LH |
| 57043A | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57062B | Bracket Sub-assy, Fuel Tank Support, LH |
| 57225B | Brace, Front Mounting Bracket |
| 57449B | Retainer, Center Floor Crossmember, LH |
| 57526 | Plate, Center Floor, NO.2 |
| 57552 | Reinforcement, Center Floor, NO.2 |
| 57553 | Reinforcement, Center Floor, NO.3 |
| 57554 | Reinforcement, Center Floor, NO.4 |
| 57691 | Brace, Rear Floor NO.2 Crossmember, Inner RH |
| 57692A | Brace, Rear Floor NO.2 Crossmember, Inner LH |
| 57803B | Reinforce Sub-assy, Belt Anchor, NO.2 RH |
| 57804A | Reinforce Sub-assy, Belt Anchor, NO.2 LH |
| 58014 | Panel Sub-assy, Front Floor, Rear Lower |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58106F | Bracket Sub-assy, Front Seat Mounting, Outside LH |
| 58107G | Reinforce Sub-assy, Parking Brake Base |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58116 | Plate, Shift Cable Mounting |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58123A | Support, Shift & Select Lever |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128D | Reinforce, Front Cross TO Front Panel Member, LH |
| 58136 | Cover, Front Floor Hole |
| 58148 | Bracket, Front Floor Housing, Rear LH |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58203A | Reinforcement Sub-assy, Center Floor Panel, RH |
| 58204A | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58211H | Pan, Center Floor |
| 58213E | Panel, Seat Floor Side, RH |
| 58214B | Panel, Seat Floor Side, LH |
| 58223E | Reinforcement, Floor Panel Side, RH |
| 58239D | Bracket, Cable Clamp |
| 58301G | Pan Sub-assy, Rear Floor |
| 58303D | Panel Sub-assy, Rear Floor Partition |
| 58306M | Panel Sub-assy, Rear Floor Side |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58325G | Cover, Rear Floor Service Hole |
| 58335C | Plate, Floor Side, Front RH |
| 58338A | Reinforcement, Rear Floor Pan, NO.2 |
| 58366D | Reinforcement, Fuel Tank Support, Rear |
| 58367E | Bracket, Fuel Tube, NO.1 |
| 58368B | Bracket, Fuel Tube, NO.2 |
| 58369A | Bracket, Fuel Tube, NO.3 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 65565A | Patch, Side Panel Rear End, RH |
| 65566A | Patch, Side Panel Rear End, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
