Toyota Pixis Mega
2015-07 → present · chassis LA700A,LA710A · catalogue 591110 · Japan
Supported model
Data version 2018-01

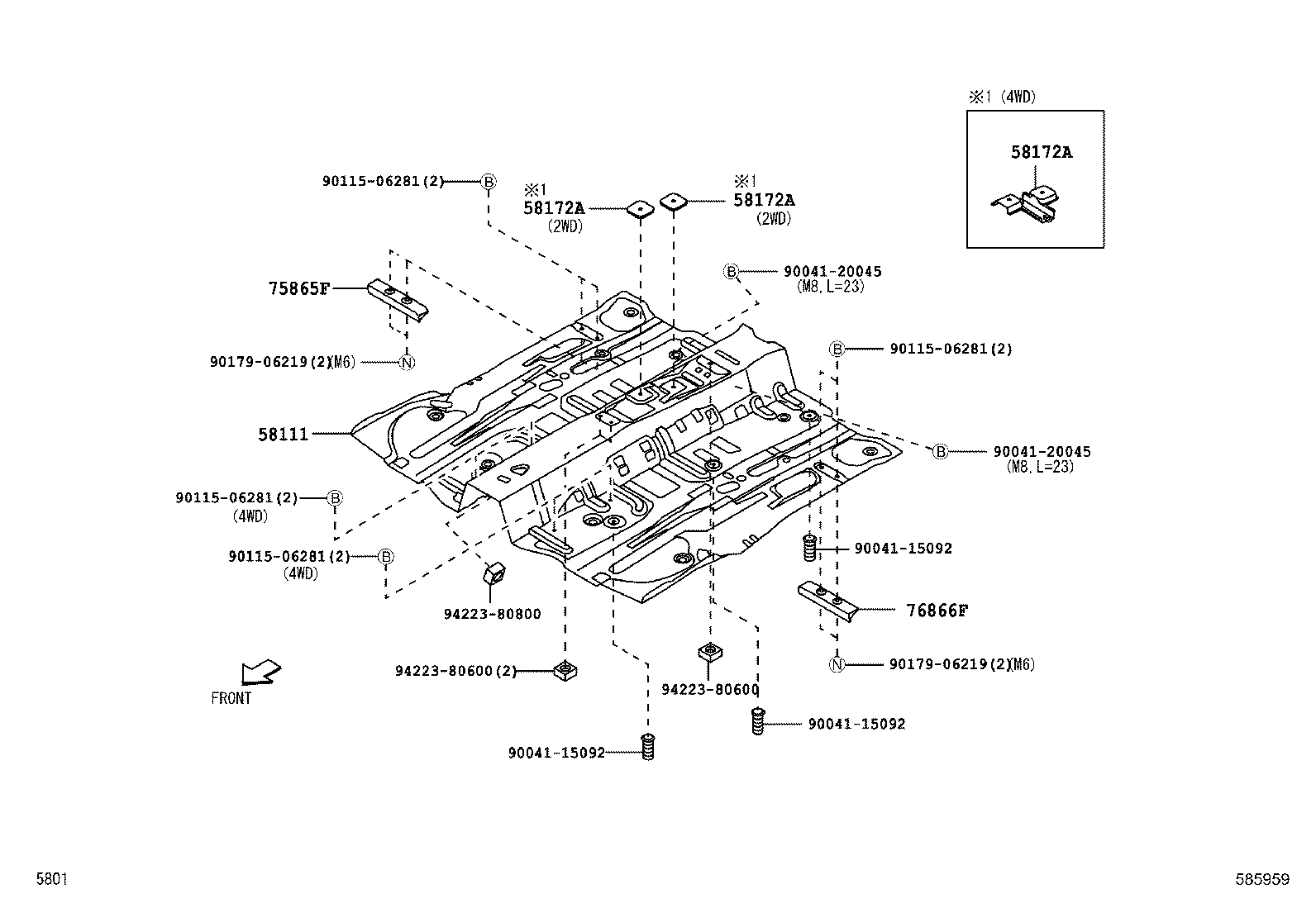

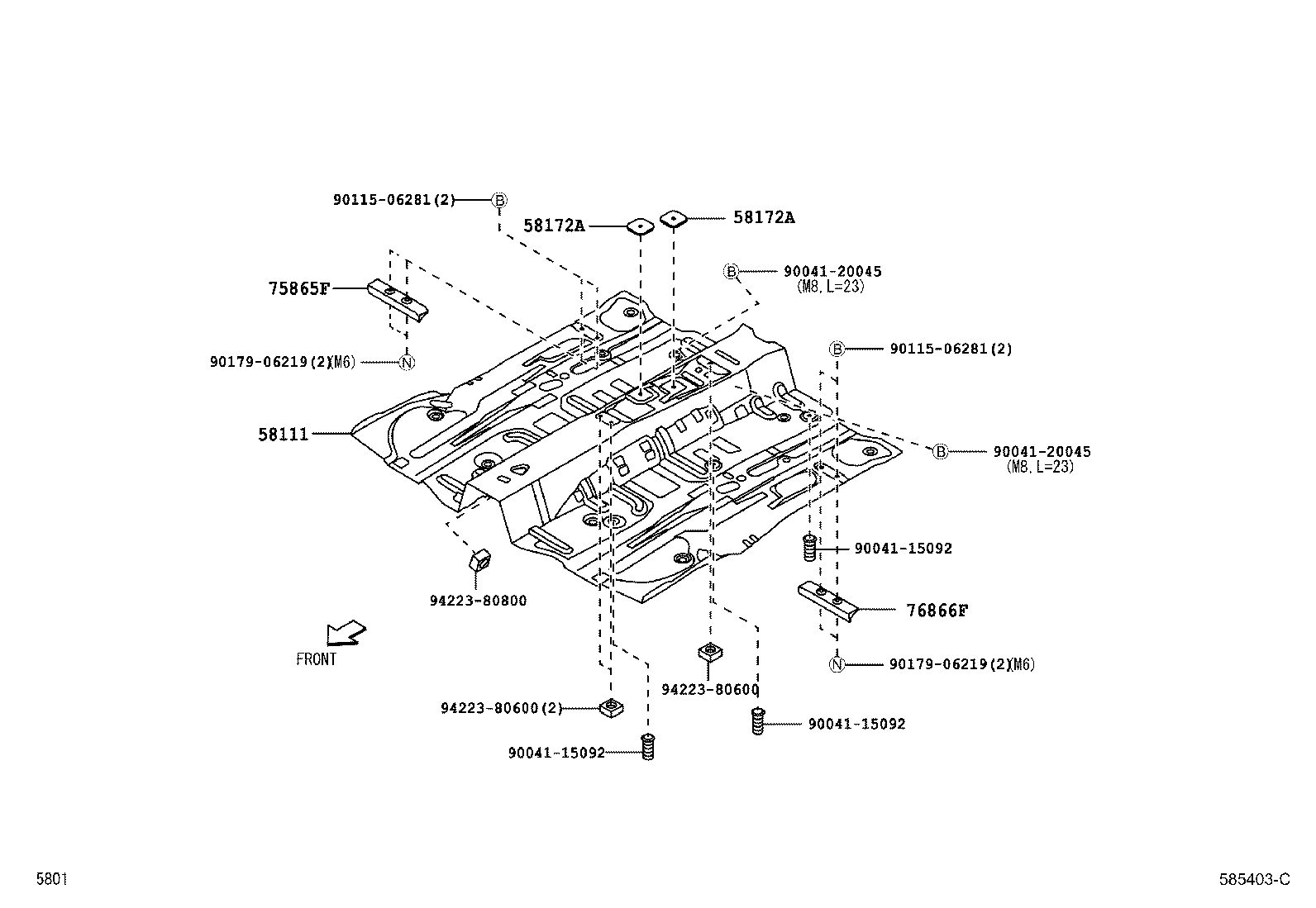

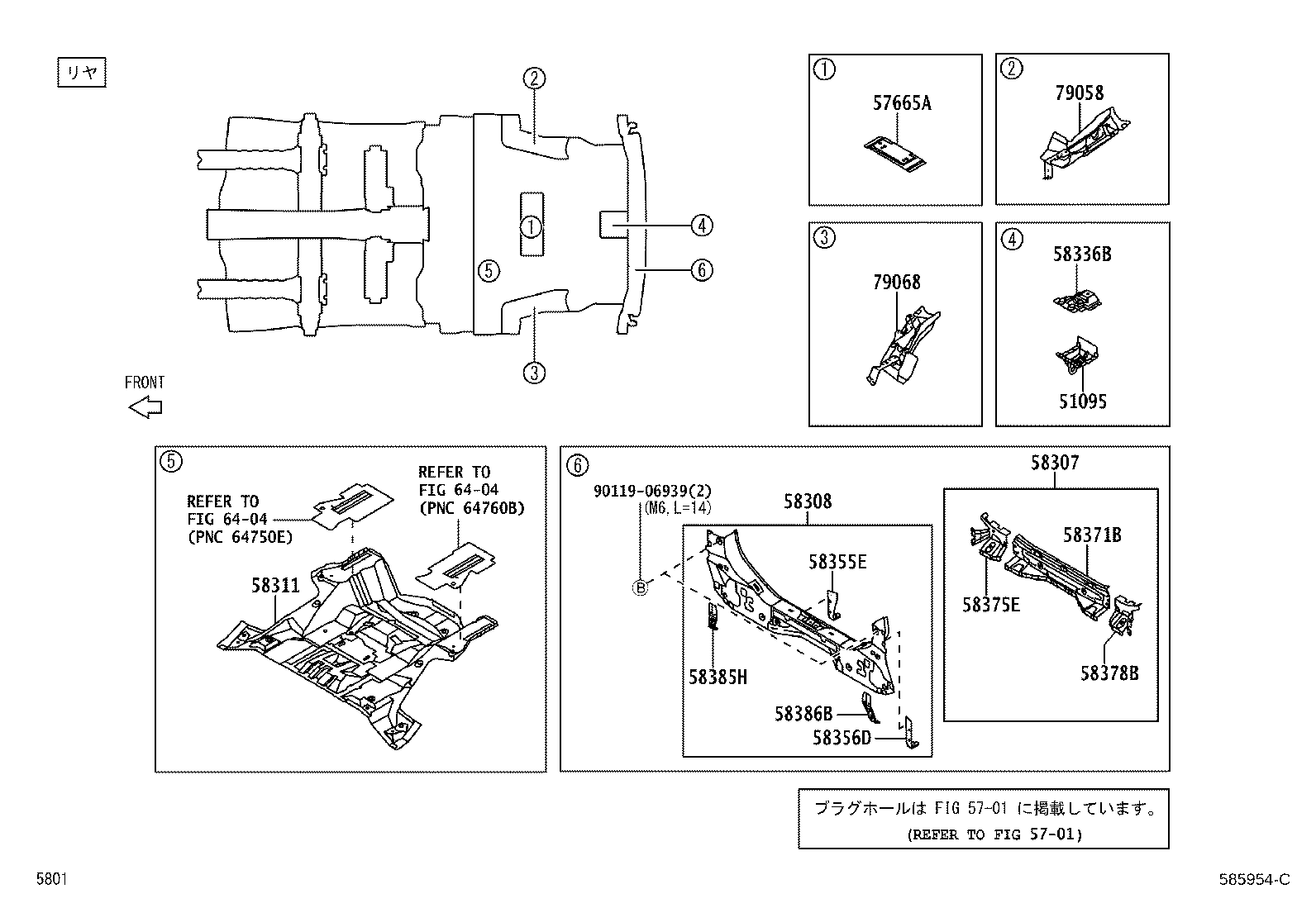

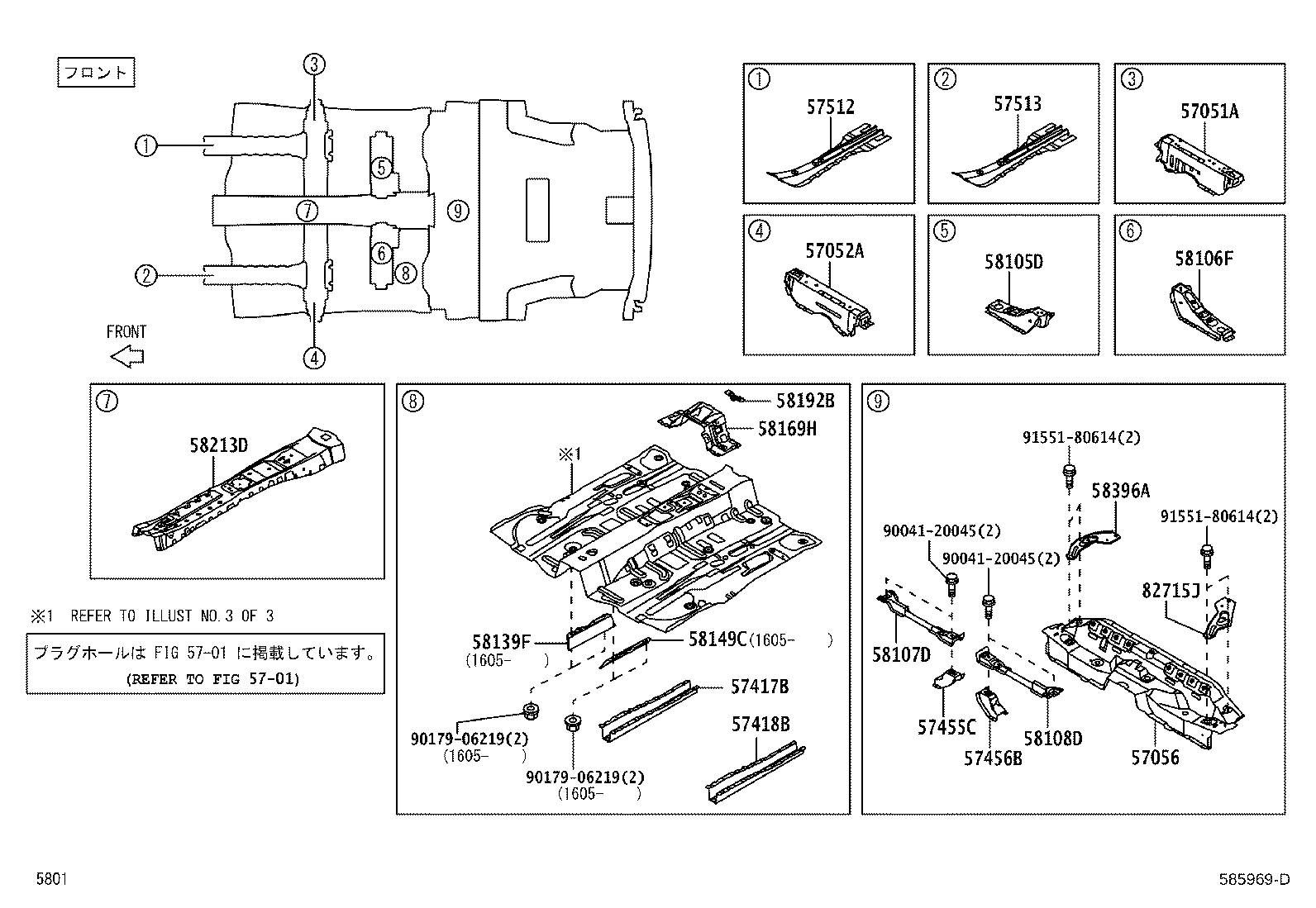

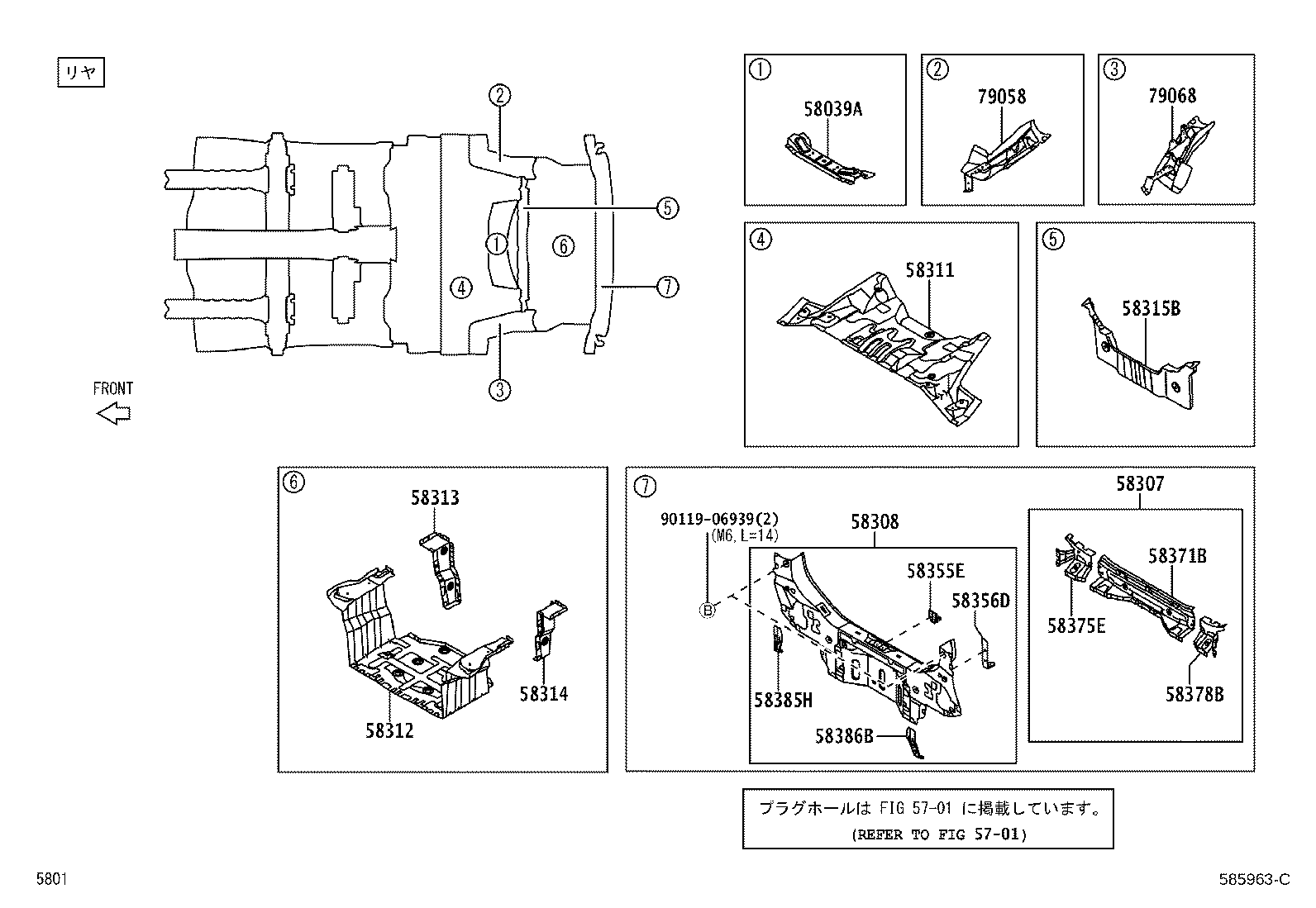

Floor Pan & Lower Back Panel
45 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 51095 | Hook, Transport, Rear |
| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57055 | Reinforcet Sub-assy, Crossmember Floor, NO.5 |
| 57056 | Reinforcement Sub-assy, Crossmember Floor, NO.6 |
| 57417B | Reinforcement, Front Floor Under |
| 57418B | Reinforcement, Front Floor Under, LH |
| 57455C | Bracket, Front Seat Mounting, Outside RH |
| 57456B | Bracket, Front Seat Mounting, Outside LH |
| 57512 | Reinforcement, Front Floor, RH |
| 57513 | Reinforcement, Front Floor, LH |
| 57665A | Reinforcement, Rear Floor Crossmember, NO.2 |
| 58039A | Reinforcement Sub-assy, Rear Floor Panel |
| 58105D | Retainer Sub-assy, Seat Rail, Rear RH |
| 58106F | Bracket Sub-assy, Front Seat Mounting, Outside LH |
| 58107D | Reinforce Sub-assy, Front Cross TO Front Panel, RH |
| 58108D | Reinforce Sub-assy, Front Cross TO Front Panel, LH |
| 58111 | Pan, Front Floor |
| 58139F | Plate, Front Floor Side, Rear RH |
| 58149C | Plate, Front Floor Side, Rear LH |
| 58169H | Patch, Front Floor, Rear |
| 58172A | Plate, Parking Brake Mounting |
| 58192B | Plate, Front Floor, Rear |
| 58213D | Reinforcement, Center Floor Panel |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308 | Panel Sub-assy, Body Lower Back, Inner |
| 58311 | Pan, Rear Floor |
| 58312 | Panel, Rear Body Floor, NO.1 |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58315B | Panel, Rear Floor, Front |
| 58336B | Reinforcement, Rear Floor Pan |
| 58355E | Bracket, Rear Bumper Arm, RH |
| 58356D | Bracket, Rear Bumper Arm, LH |
| 58371B | Panel, Body Lower Back, Outer |
| 58375E | Reinforcement, Body Lower Back Panel |
| 58378B | Reinforcement, Body Lower Back Panel |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58396A | Bracket, Wire Harness Clamp |
| 75865F | Protector, Rocker Panel Moulding, NO.5 |
| 76866F | Protector, Rocker Panel Moulding, NO.6 |
| 79058 | Bracket Sub-assy, NO.1 Seat Rear Leg, Lower RH |
| 79068 | Bracket Sub-assy, NO.1 Seat Rear Leg, Lower LH |
| 82715J | Bracket, Wiring Harness Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
