Toyota Pixis Joy
2016-09 → present · chassis LA250,260 · catalogue 592110 · Japan
Supported model
Data version 2017-10

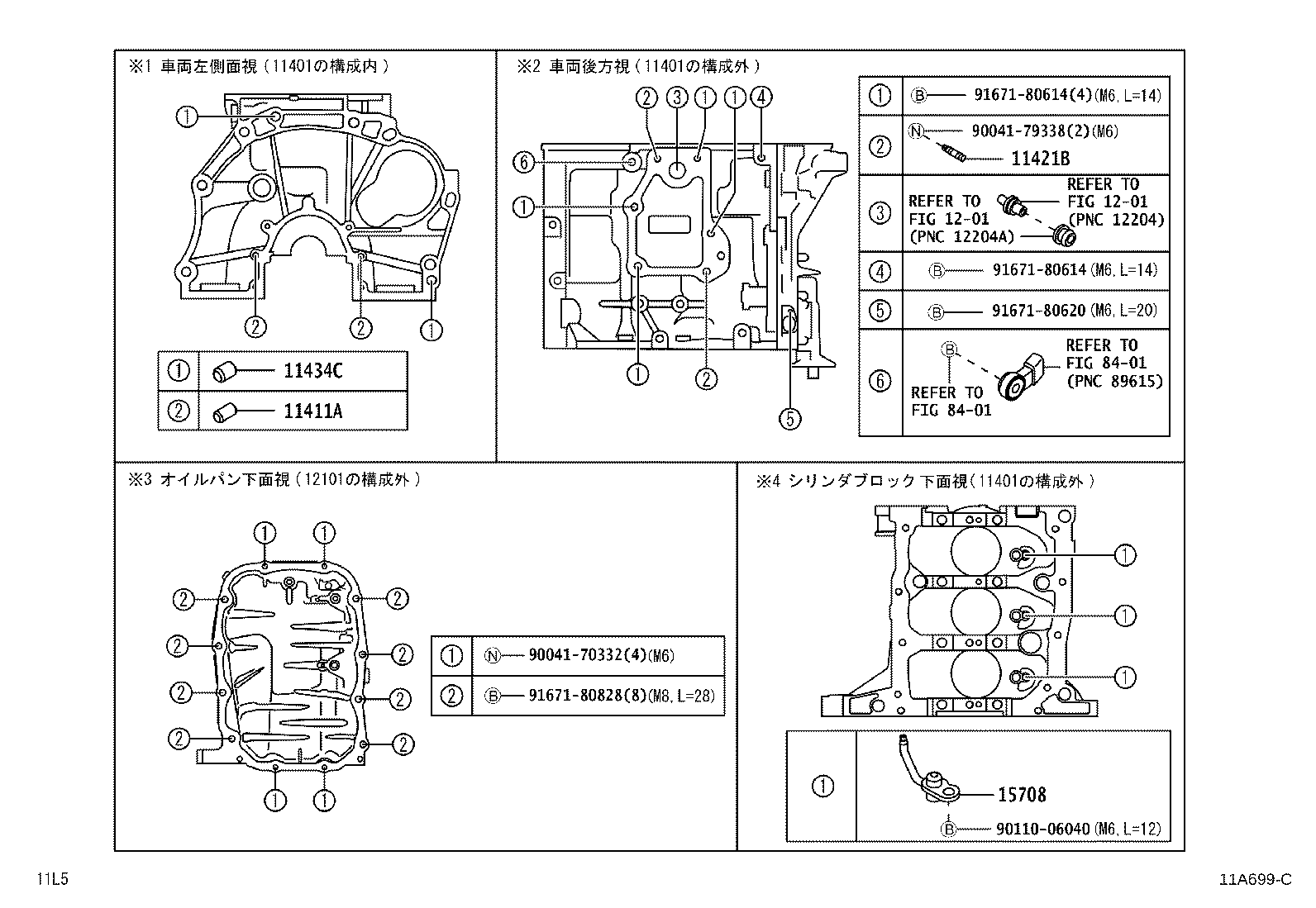

Cylinder Block
22 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11401 | Block Sub-assy, Cylinder |
| 11401G | Sensor, Crank Position |
| 11401V | O-ring, Crank Position Sensor |
| 11411A | Pin, Ring(FOR CYLINDER BLOCK NO.1 ) |
| 11415J | Gasket(FOR DRAIN COCK) |
| 11416 | Bolt(FOR CRANKSHAFT BEARING CAP SET) |
| 11421B | Bolt, Stud(FOR OIL PAN BAFFLE PLATE) |
| 11427 | Bolt, Stud(FOR TIMING CHAIN COVER SET) |
| 11432M | Union(FOR CYLINDER BLOCK) |
| 11434C | Pin, Straight (FOR CYLINDER HEAD SET) |
| 11434J | Pin, Ring (FOR CYLINDER HEAD SET) |
| 11434Y | Pin, Straight(FOR OIL PAN) |
| 11444 | Plug, Hole |
| 11445 | Spacer, Cylinder Block Water Jacket |
| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 12216F | Plate, Ventilation Baffle |
| 15301 | Gage Sub-assy, Oil Level |
| 15301A | Ring, O(FOR OIL LEVEL GAGE) |
| 15708 | Nozzle Sub-assy, Oil, NO.1 |
| 89439H | Bracket, Sensor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
