Toyota Pixis Joy
2016-09 → present · chassis LA250,260 · catalogue 592110 · Japan
Supported model
Data version 2017-10

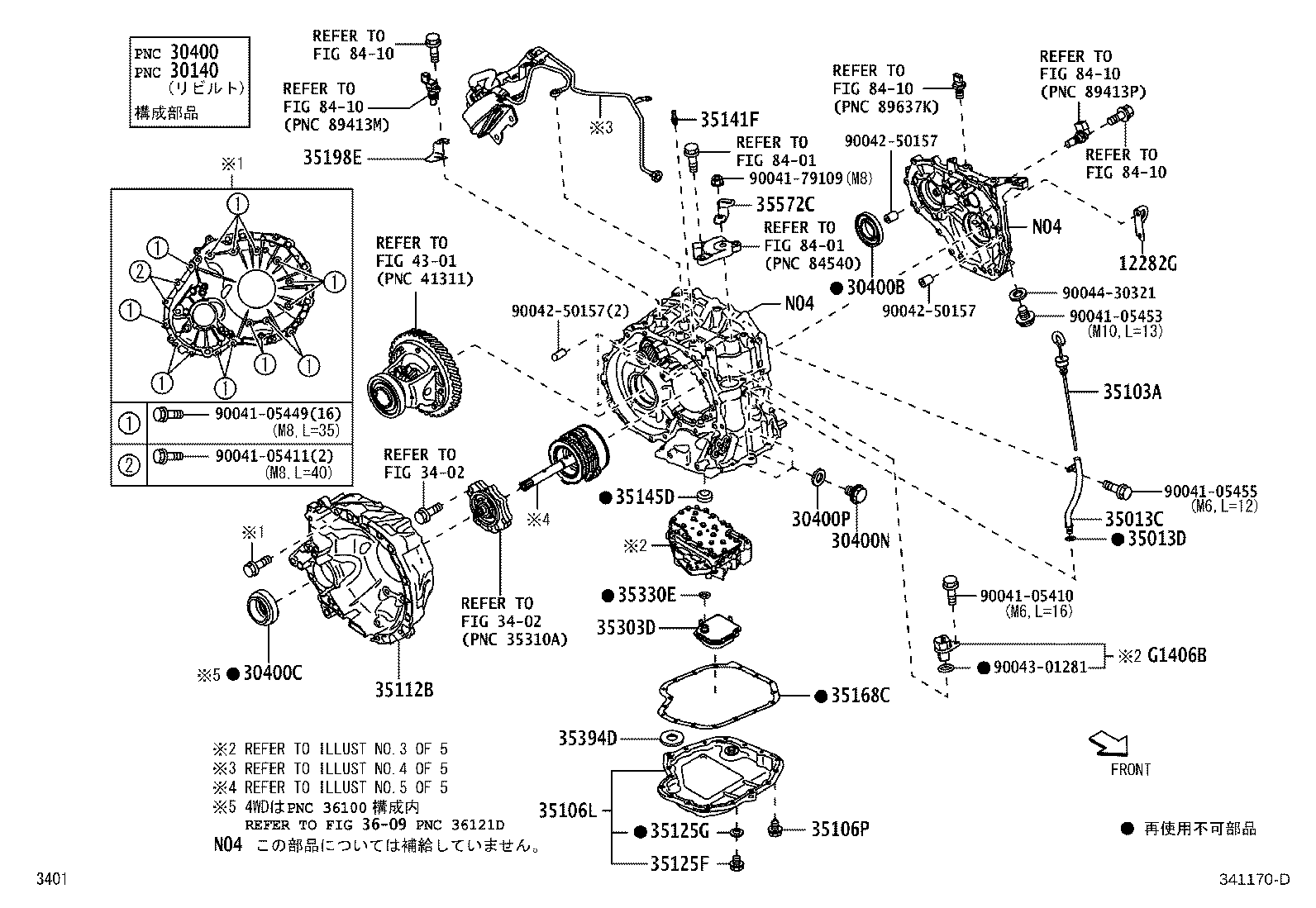

Transaxle Assy(CVT)
62 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 12282G | Hanger, Transaxle |
| 16283J | Hose, Water By-pass, NO.6 |
| 16283K | Clip(FOR WATER BY-PASS HOSE NO.6) |
| 16581M | Clamp, Hose(FOR WATER HOSE) |
| 30140 | Transaxle Assy, Cvt, Rebuilt(W/O TORQUE CONVERTER) |
| 30400 | Transaxle Assy, Continuously Variable |
| 30400B | Seal, Type T Oil, NO.1(FOR CVT) |
| 30400C | Seal, Type T Oil, NO.2(FOR CVT) |
| 30400G | Bearing, Thrust Needle Roller |
| 30400H | Bearing, Thrust Needle Roller |
| 30400N | Plug, Refill(CVT) |
| 30400P | Gasket, Refill Plug(CVT) |
| 31128B | Cover, Clutch Housing Under |

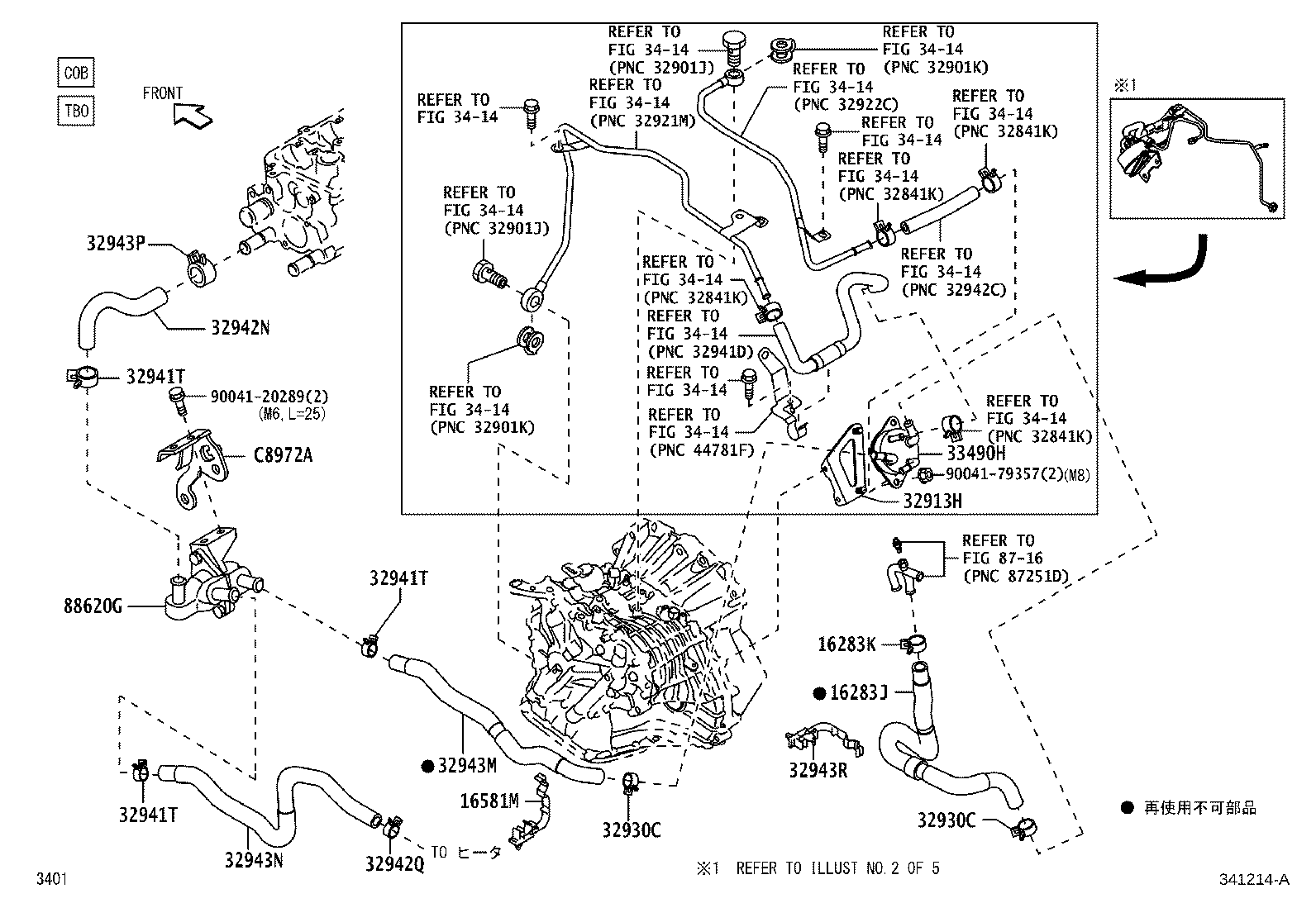

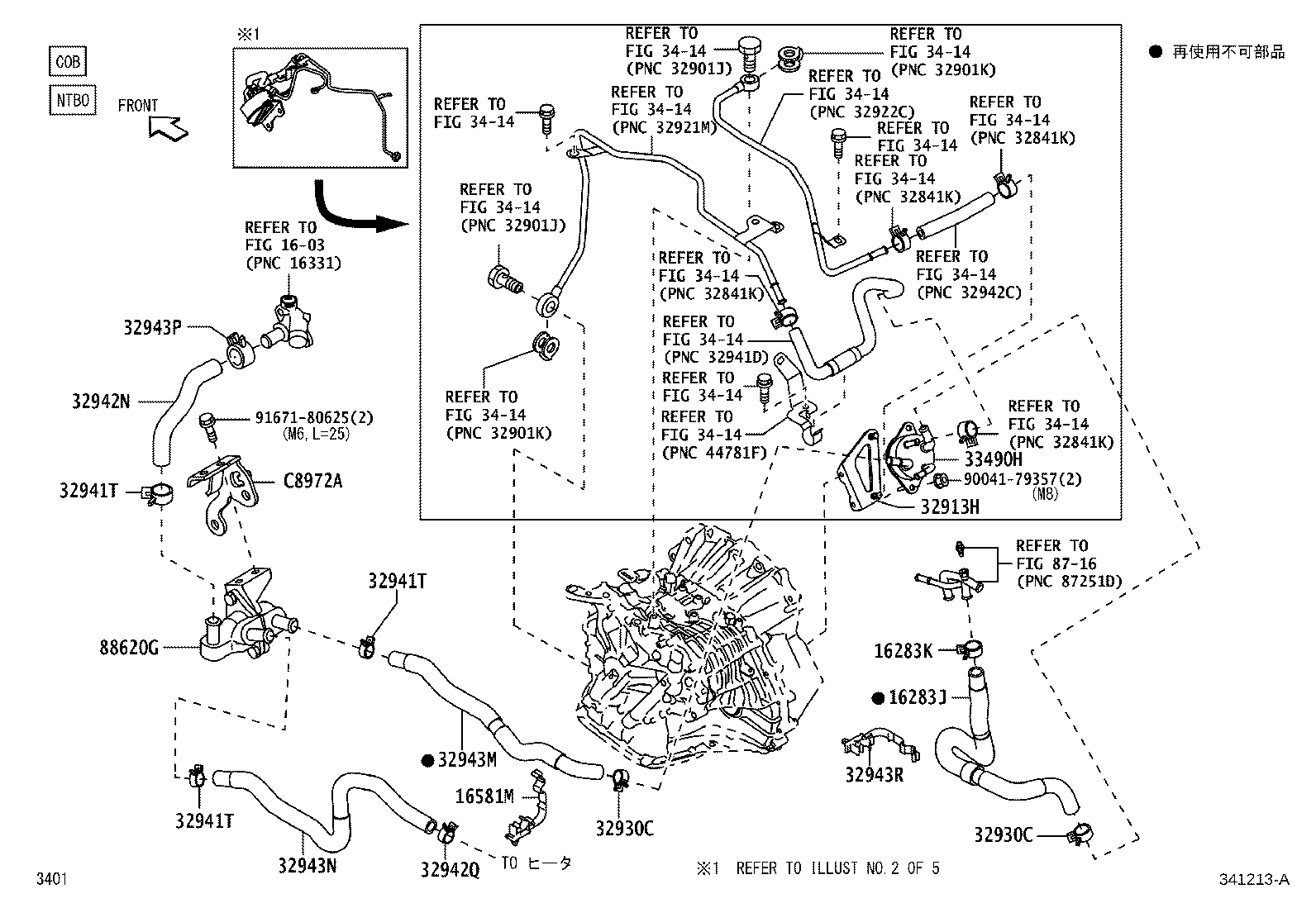

| 32913H | Bracket, Transmission Oil Cooler |
| 32930C | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32941T | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942N | Hose, Oil Cooler Outlet, NO.1 |
| 32942Q | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32943M | Hose, Transmission Oil Cooler, NO.1 |
| 32943N | Hose, Transmission Oil Cooler, NO.2 |
| 32943P | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32943R | Clamp, NO.1(FOR OIL COOLER HOSE) |
| 33117N | Bracket, Stiffener Plate |
| 33490H | Cooler Assy, Transmission Oil |
| 35013C | Tube Sub-assy, Transmission Oil Filler |
| 35013D | Ring, O(FOR TRANSMISSION OIL FILLER TUBE) |
| 35075D | Gear Sub-assy, Front Planetary Ring |
| 35103A | Gage Sub-assy, Transmission Oil Level |
| 35106L | Pan Sub-assy, Transaxle Oil(CVT) |
| 35106P | Bolt(FOR TRANSAXLE OIL PAN) |
| 35112B | Case, Torque Converter & Diffrential |
| 35125F | Plug, Overflow(CVT) |
| 35125G | Gasket, Overflow Plug(CVT) |
| 35141D | Hose(FOR BREATHER PLUG) |
| 35141F | Plug, Breather, NO.1(CVT) |
| 35145D | Gasket, Transaxle Case |
| 35168C | Gasket, Transaxle Oil Pan(CVT) |
| 35198E | Bracket, Wire Harness Clamp, NO.1 |
| 35240C | Solenoid Assy, Transmission 3Way, NO.1 |
| 35260A | Solenoid Assy, Transmission 3Way, NO.4 |
| 35303D | Strainer Sub-assy, Oil |
| 35330E | Ring, O (FOR OIL STRAINER) |
| 35394D | Magnet, Oil Cleaner(CVT) |

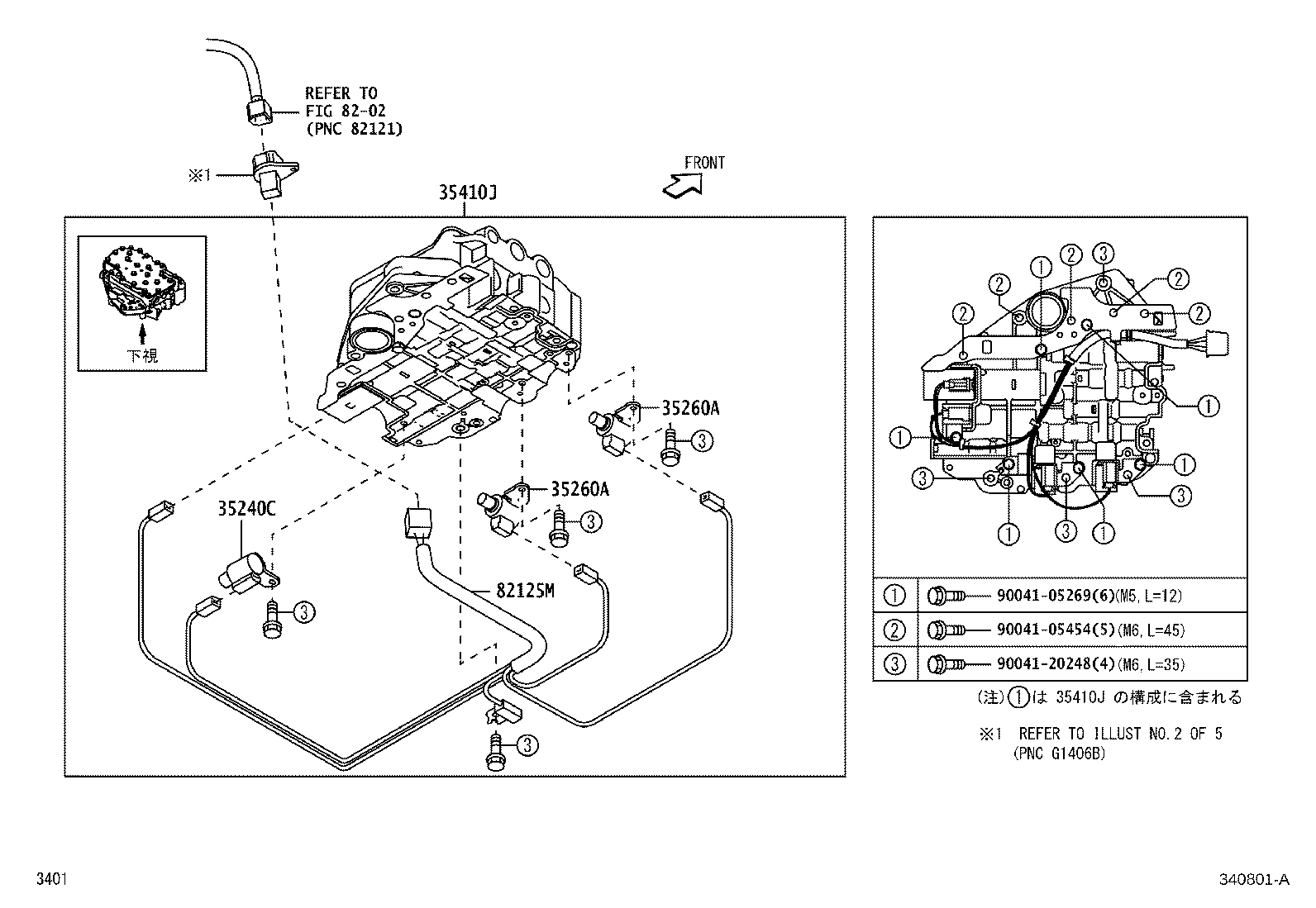

| 35410J | Body Assy, Transmission Valve |
| 35572C | Lever, Transmission Control Shaft |

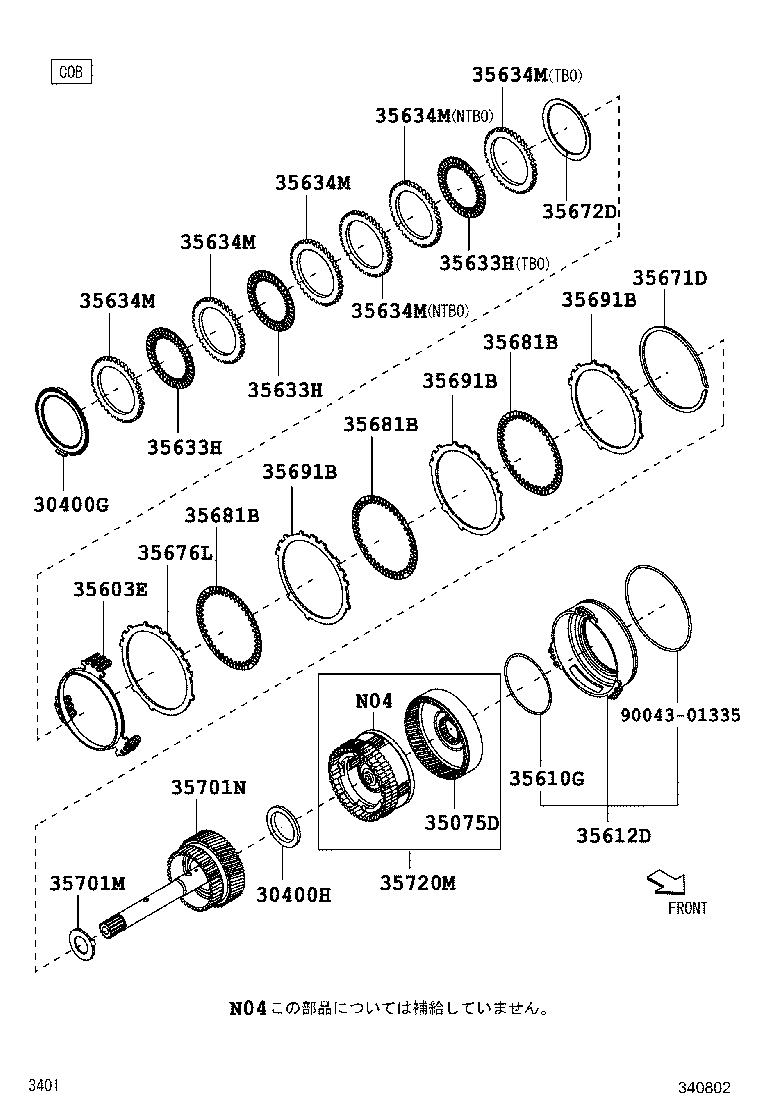

| 35603E | Spring Sub-assy, Forward Clutch Return |
| 35610G | Ring, O (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35612D | Piston, Forward Clutch |
| 35633H | Disc, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35634M | Plate, Clutch, NO.1(FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35671D | Plate, Brake Cushion |
| 35672D | Plate, Clutch Cushion |
| 35676L | Flange, Brake |
| 35681B | Disc, Brake, NO.1 |
| 35691B | Plate, Brake, NO.1 |
| 35701M | Bearing, Thrust Needle Roller (FOR INPUT SHAFT) |
| 35701N | Shaft Sub-assy, Input |
| 35720M | Gear Assy, Planetary |
| 82125M | Wire, Transmission |
| 88620G | Thermostat Assy |
| C8972A | Bracket, Thermostat |
| G1406B | Connector Sub-assy, Trans Solenoid |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
