Toyota Pixis Joy
2016-09 → present · chassis LA250,260 · catalogue 592110 · Japan
Supported model
Data version 2017-10

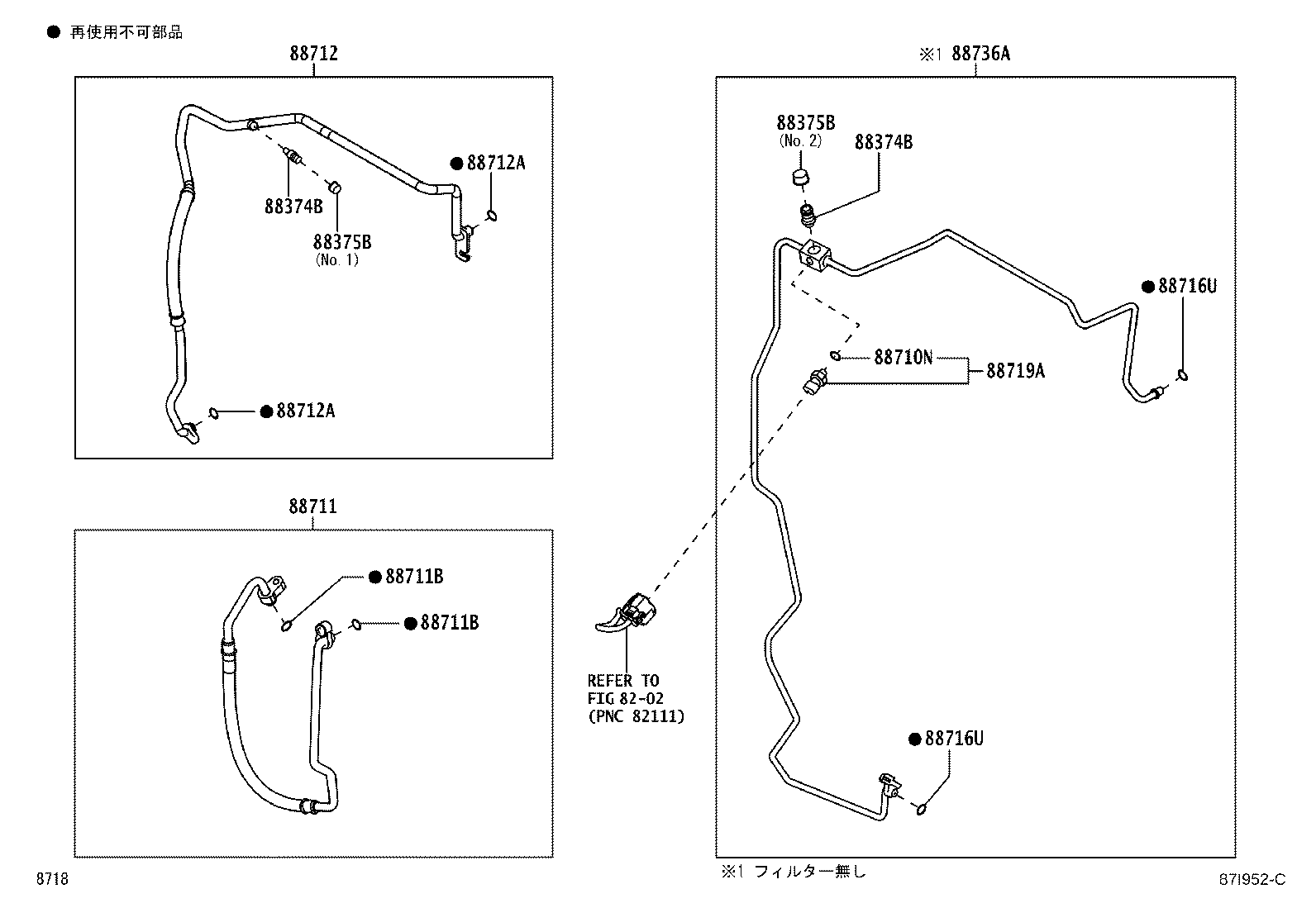

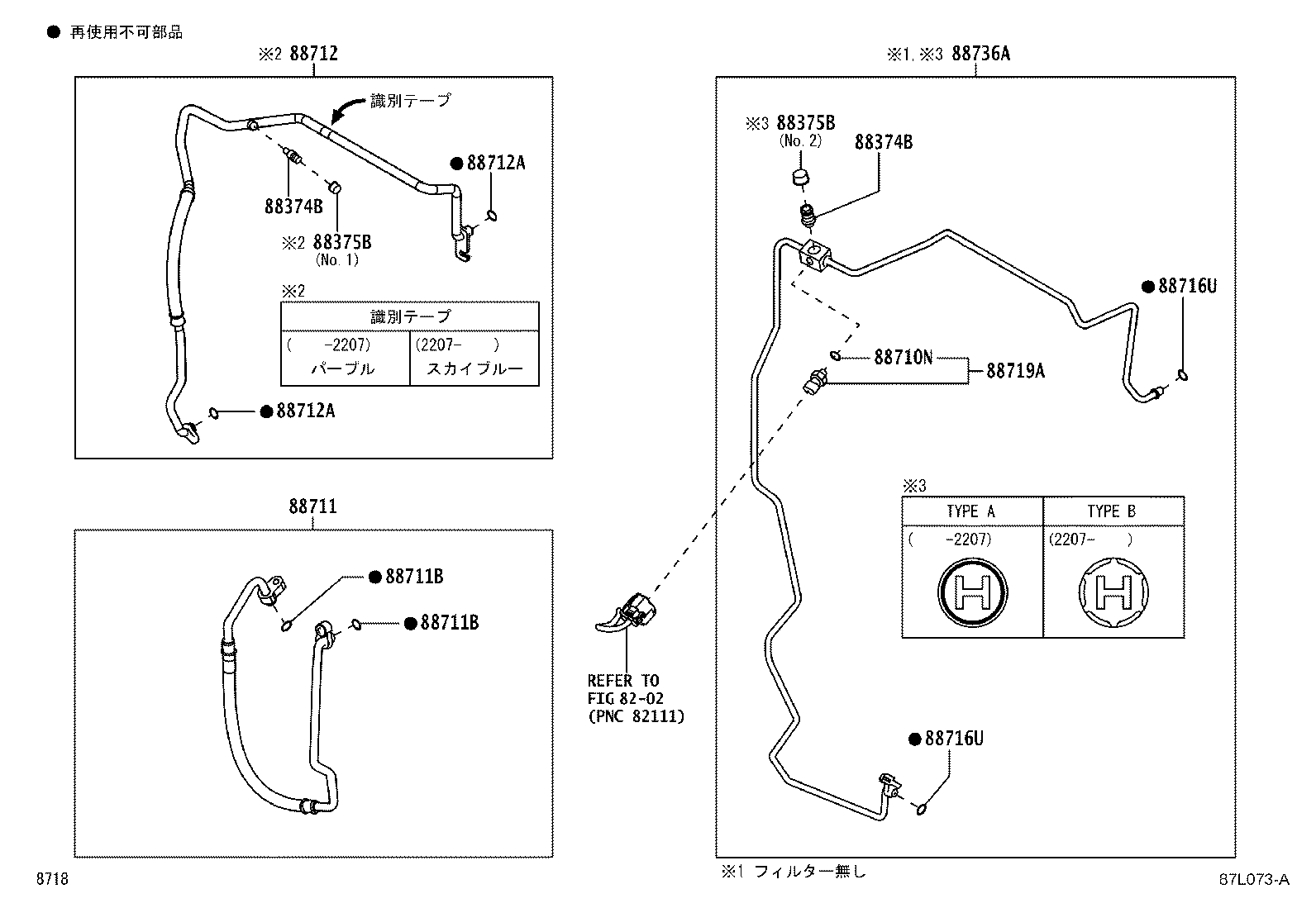

Heating & Air Conditioning - Cooler Piping
21 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 88362A | Plate,Seal |
| 88374B | Valve, Service, NO.1 |
| 88375B | Cap, Service Valve, NO.1 |
| 88460 | Condenser Assy, Cooler |
| 88474 | Dryer, Cooler |
| 88578Z | Packing, Cooler, NO.1 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711B | Ring, O(FOR COOLER REFRIGERANT DISCHARGE HOSE) |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88714G | Insulator, Cooler Refrigerant Pipe, NO.1 |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88719A | Sensor, Air Conditioner Pressure |
| 88736A | Tube, Liquid, A(FOR COOL BOX) |
| 88891A | Packing A (FOR COOLER) |
| 88891D | Packing D (FOR COOLER) |
| 88891E | Packing E (FOR COOLER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
