Toyota Pixis Epoch
2012-04 → 2017-04 · chassis LA300A,LA310A · catalogue 594110 · Japan
Supported model
Data version 2017-11

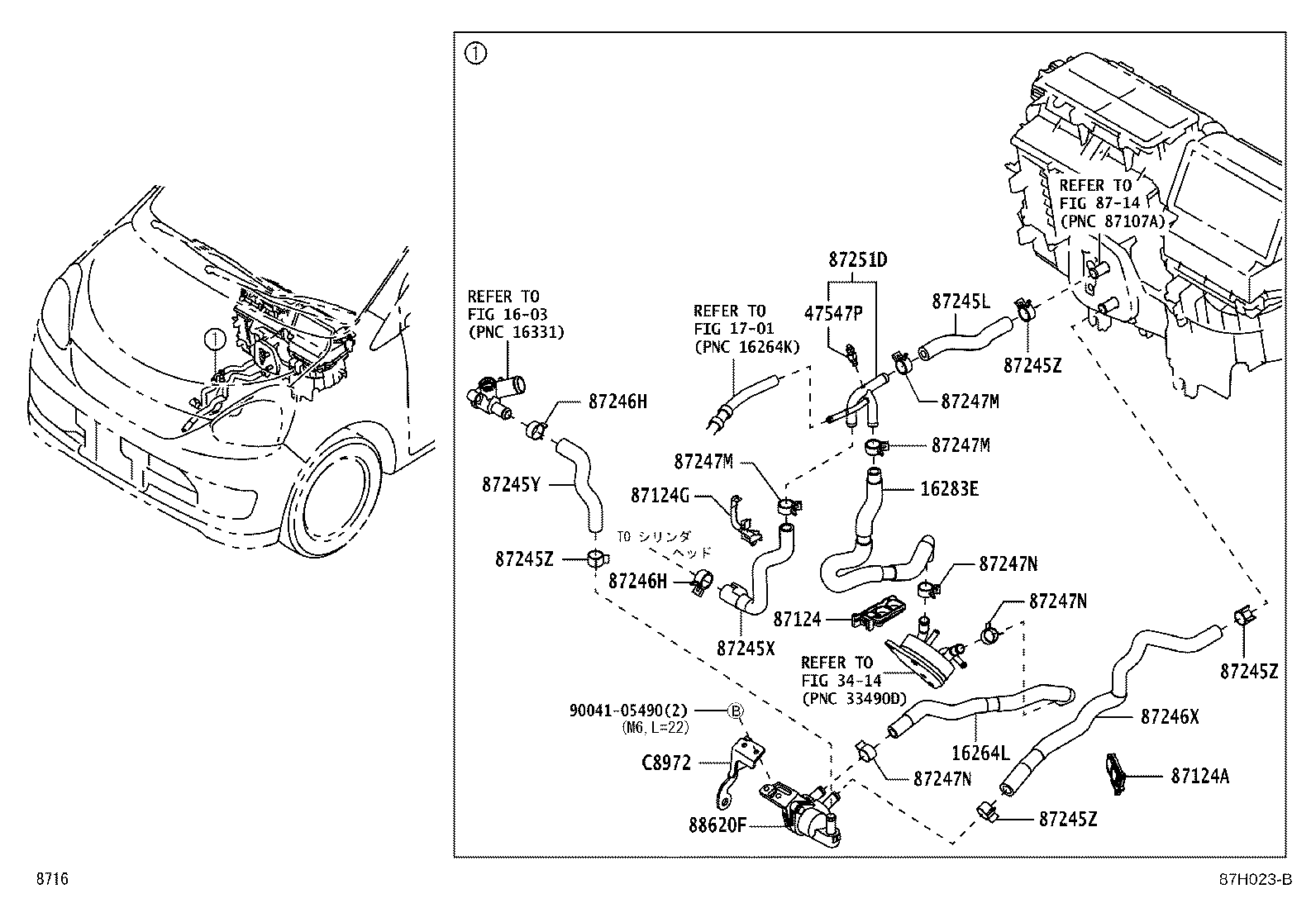

Heating & Air Conditioning - Water Piping
19 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16264L | Hose, Water By-pass, NO.2 |
| 16283E | Hose, Water By-pass, NO.6 |
| 47547P | Plug, Bleeder(FOR WATER JOINT) |
| 87124 | Clamp, Heater |
| 87124A | Clamp, Heater |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87124G | Clamp, Heater Hose, NO.2 |
| 87245L | Hose, Heater Water, L |
| 87245X | Hose, Heater Water |
| 87245Y | Hose, Heater Water |
| 87245Z | Clip OR Clamp (FOR HEATER WATER HOSE) |
| 87246H | Clip OR Clamp(FOR HEATER WATER HOSE) |
| 87246X | Hose, Heater Water |
| 87247M | Clip, Hose |
| 87247N | Clip, Hose |
| 87247P | Clip, Hose |
| 87251D | Joint, Water, NO.1 |
| 88620F | Thermostat Assy |
| C8972 | Bracket, Thermostat |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
