Toyota Sparky
2000-09 → 2003-03 · chassis S221E,S231E · catalogue 632110 · Japan
Discontinued model
Data version 2003-10

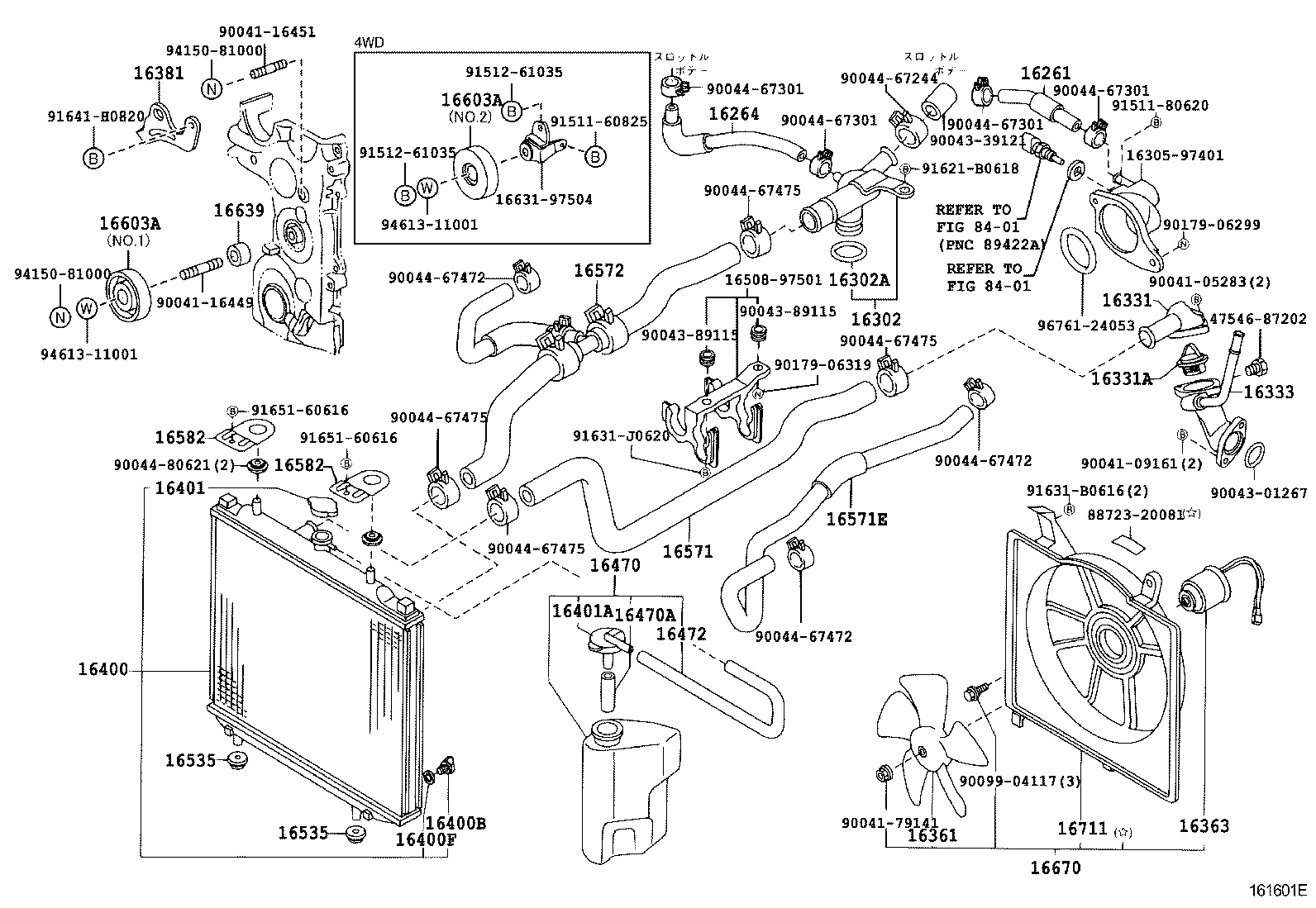

Radiator & Water Outlet
31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16261 | Hose, Water By-pass |
| 16264 | Hose, Water By-pass, NO.2 |
| 16302 | Housing Sub-assy, Water Inlet |
| 16302A | Seal, Rubber(FOR WATER INLET HOUSING) |
| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16333 | Housing, Water Outlet |
| 16361 | Fan |
| 16363 | Motor, Cooling Fan |
| 16381 | Bar, Fan Belt Adjusting |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16401 | Cap Sub-assy, Radiator |
| 16401A | Cap Sub-assy, Radiator Reserve Tank |
| 16470 | Tank Assy, Radiator Reserve |
| 16470A | Hose OR Pipe(FOR RADIATOR RESERVE TANK) |
| 16472 | Hose, Breather |
| 16507 | Pipe Sub-assy, Radiator |
| 16507A | Plug(FOR RADIATOR PIPE) |
| 16535 | Support, Radiator, Lower |
| 16571 | Hose, Radiator, Inlet |
| 16571E | Hose, Water |
| 16572 | Hose, Radiator, Outlet |
| 16573B | Hose, Radiator, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16582 | Bracket, Radiator, NO.1 |
| 16603A | Pulley Sub-assy, Idler, NO.1 |
| 16639 | Spacer, Idler Pulley |
| 16670 | Moter Assy, Fan W/Shroud |
| 16711 | Shroud, Fan |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
