Toyota Sparky
2000-09 → 2003-03 · chassis S221E,S231E · catalogue 632110 · Japan
Discontinued model
Data version 2003-10

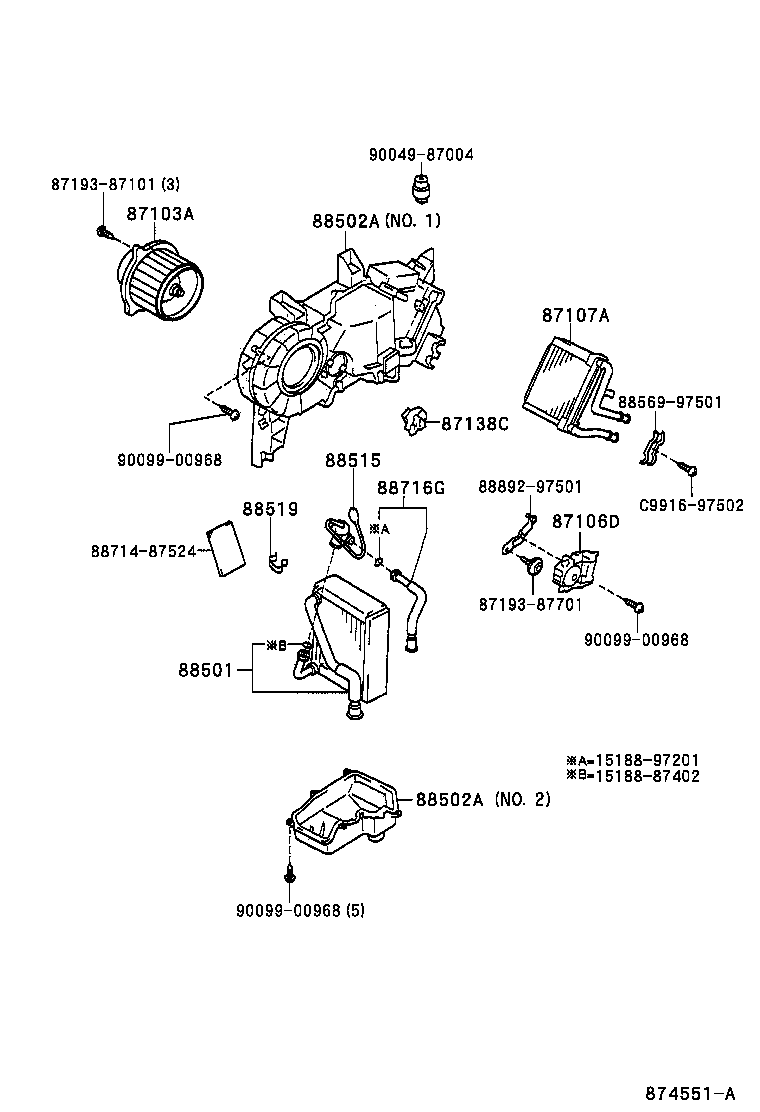

Heating & Air Conditioning - Cooler Unit
24 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87103A | Motor Sub-assy, Cooling Unit, W/Fan |
| 87106D | Servo Sub-assy, Damper, NO.1 |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87138C | Resistor, Blower |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88502A | Case Sub-assy, Cooling Unit |
| 88515 | Valve, Cooler Expansion |
| 88519 | Holder, Remote Bulb |
| 88521 | Case, Cooler Unit |
| 88521C | Case, Cooling Unit |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88578A | Packing, Cooler Stabilizer Amplifier |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88605C | Harness Sub-assy, Cooler Wiring, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88716F | Pipe, Cooler Refrigerant Liquid, F |
| 88716G | Pipe, Cooler Refrigerant Liquid, G |
| 88891 | Packing (FOR COOLER) |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88897L | Grommet (FOR DRAIN HOSE) |
| 88899B | Cover, Cooler Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
