Toyota Lite/Townace
1999-06 → 2007-08 · chassis CM7#,8#,KM7#,8# · catalogue 641120 · Japan
Discontinued model
Data version 2008-04

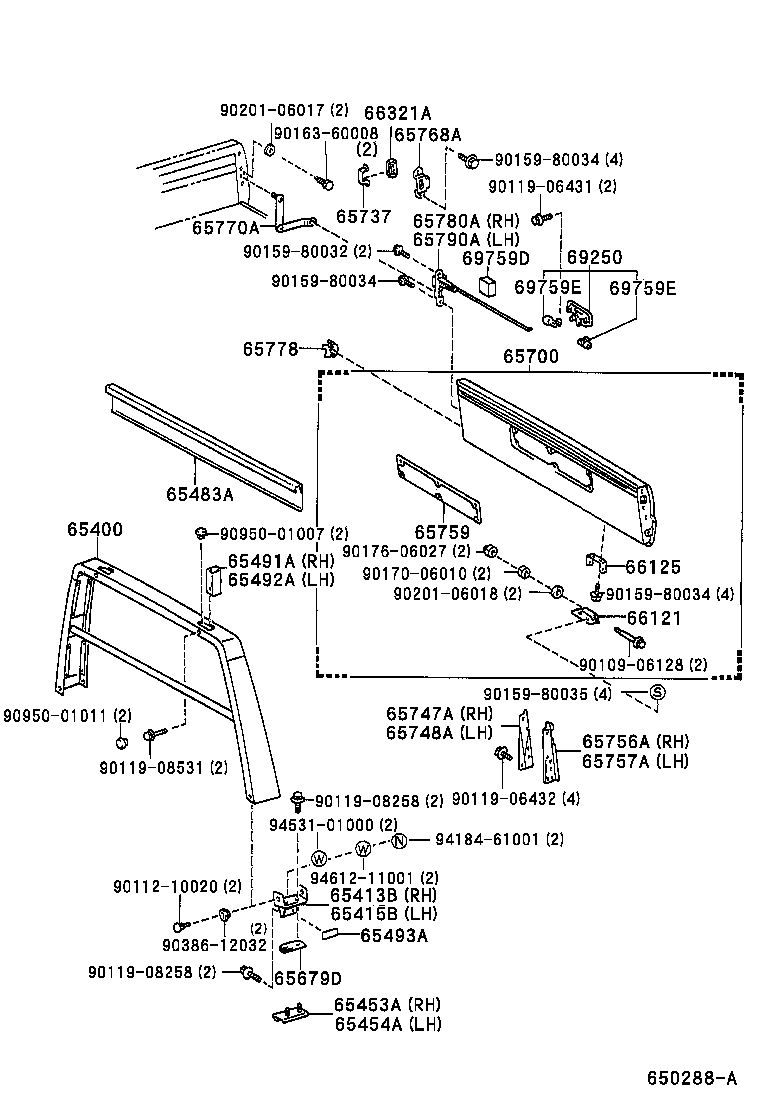

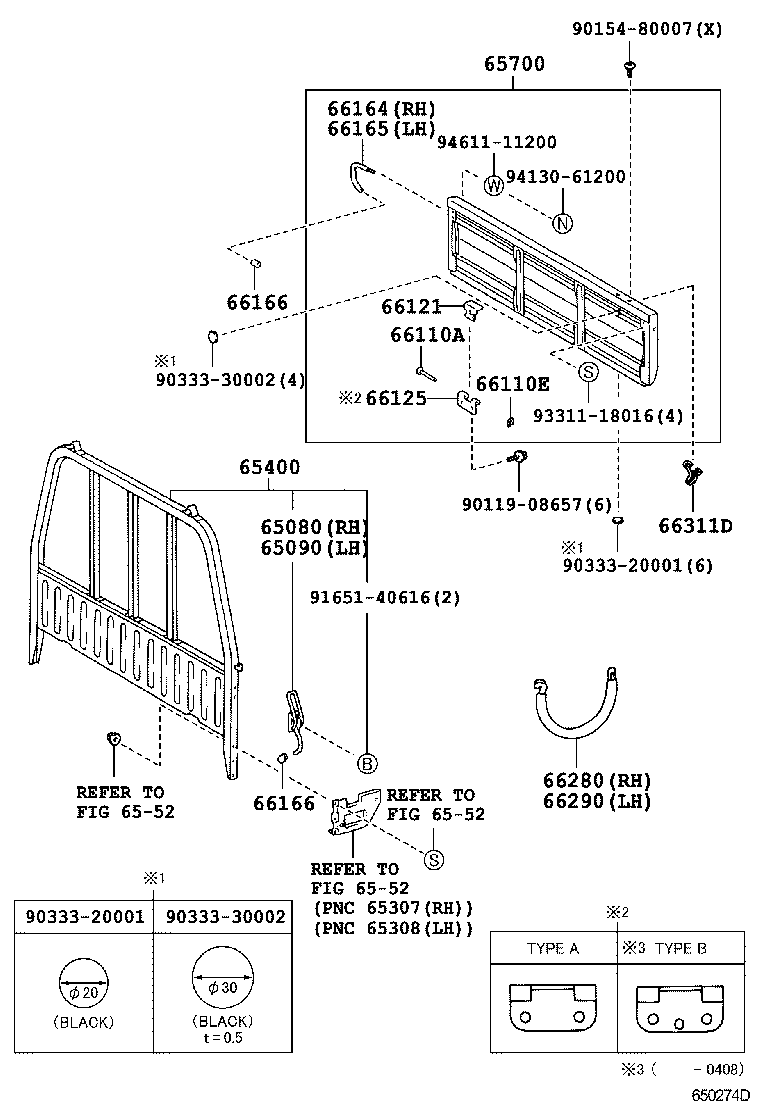

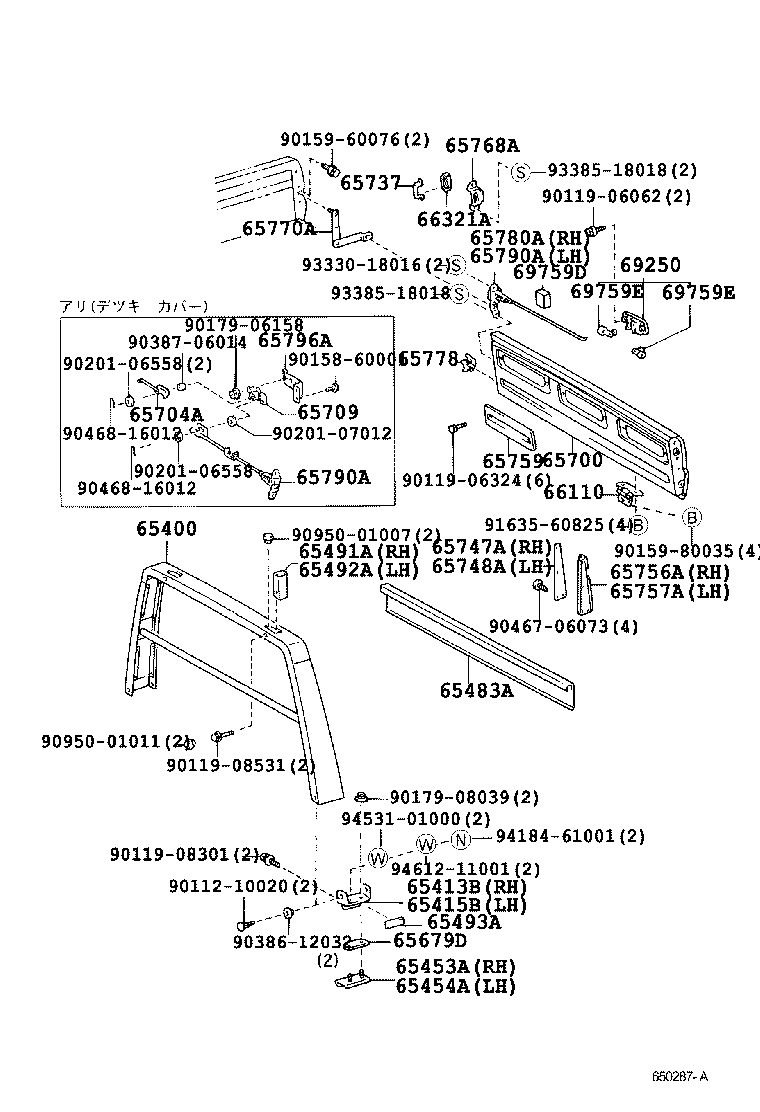

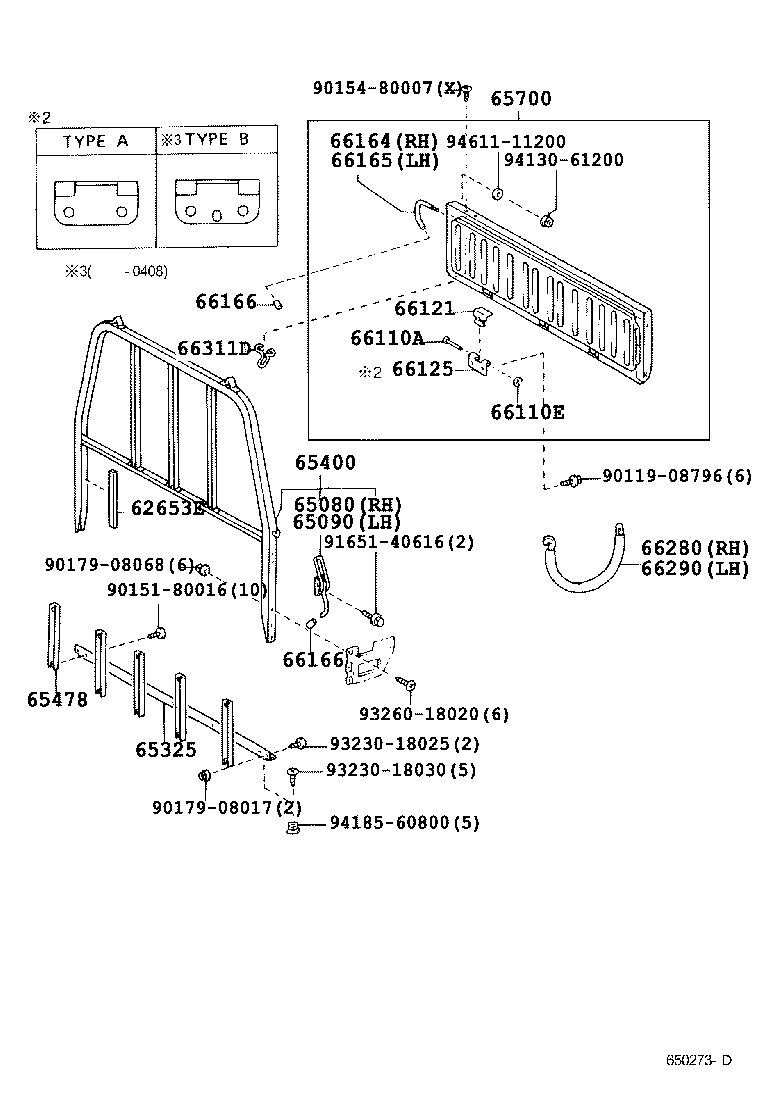

Rear Body Guard Frame & Tail Gate
75 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 62653E | Packing |
| 64121A | Baffle, Dust Rear Body, NO.1 |
| 65045B | Bar Sub-assy, Guard Frame Horizontal, Upper |
| 65080 | Handle Assy, Side Gate Latck, RH |
| 65090 | Handle Assy, Side Gate Latch, LH |
| 65325 | Plate, Floor Board, Front |
| 65400 | Frame Assy, Rear Body Guard |
| 65403C | Frame Sub-assy, Rear Body Guard, RH |
| 65404A | Frame Sub-assy, Rear Body Guard, LH |
| 65413B | Bracket, Guard Frame, RH |
| 65415B | Bracket, Guard Frame, LH |
| 65432 | Bar, Guard Frame Horizontal, Lower |
| 65453A | Retainer, Guard Frame Bracket, RH |
| 65454A | Retainer, Guard Frame Bracket, LH |
| 65478 | Reinforcement, Header Board |
| 65483A | Rail, Header Board, Upper |
| 65491A | Stop, Guard Frame Load Slide, RH |
| 65492A | Stop, Guard Frame Load Slide, LH |
| 65493A | Seal, Rear Body Guard Frame, NO.1 |
| 65679D | Seal, Side Gate |
| 65700 | Gate Assy, Rear Body Tail |
| 65704A | Link Sub-assy, Tail Gate Lock Control |
| 65709 | Bracket Sub-assy, Tail Gate Lock Control |
| 65737 | Stop, Tail Gate |
| 65747A | Plate, Tail Gate Seal, RH |
| 65748A | Plate, Tail Gate Seal, LH |
| 65756A | Seal, Tail Gate, RH |
| 65757A | Seal, Tail Gate, LH |
| 65759 | Cover, Tail Gate Service Hole |
| 65768A | Striker, Tail Gate Lock |
| 65770A | Stay Assy, Tail Gate |
| 65778 | Stopper, Tail Gate Stay |
| 65780A | Lock Assy, Tail Gate, RH |
| 65790A | Lock Assy, Tail Gate, LH |
| 65796A | Base, Tail Gate Lock Control |
| 66070 | Block Assy, Chain |
| 66071 | Bracket Sub-assy, Chain Block |
| 66075 | Clamp Set, Boom Turn Pivot |
| 66076 | Bolt Sub-assy, Boom Turn Pivot Clamp |
| 66110 | Hinge Assy, Tail Gate |
| 66110A | Pin, Tail Gate Hinge |
| 66110E | Ring, E |
| 66121 | Hinge, Tail Gate, Male |
| 66125 | Hinge, Tail Gate, Female |
| 66164 | Handle, Tail Gate Latch, RH |
| 66165 | Handle, Tail Gate Latch, LH |
| 66166 | Cap, Gate Latch Handle |
| 66280 | Chain Assy, Tail Gate, RH |
| 66290 | Chain Assy, Tail Gate, LH |
| 66311D | Hook, Rope |
| 66321A | Bumper, Gate Rubber |
| 66638 | Bar, Back Window Guard |
| 66701A | Boom Sub-assy, Crane, NO.1 |
| 66702A | Boom Sub-assy, Crane, NO.2 |
| 66703 | Pivot Sub-assy, Boom Turn |
| 66708 | Bracket Sub-assy, Boom Holder |
| 66709 | Pin Sub-assy, Boom Safety Stopper |
| 66730 | Bracket Assy, Boom Turn, Upr |
| 66735 | Plate, Boom Stopper |
| 66736 | Pin, Boom Stopper |
| 66737 | Plate, Boom Slide, NO.1 |
| 66739 | Knob, Boom Stopper |
| 66740 | Bracket Assy, Boom Turn, Lwr |
| 66744 | Protector, Boom Turn Pivot Stopper |
| 66747 | Holder, Boom Slide Plate |
| 66751 | Clamp, Boom Turn Pivot, NO.1 |
| 66752 | Clamp, Boom Turn Pivot, NO.2 |
| 66761 | Chain, Boom Support |
| 66763 | Anchor, Boom Support Chain |
| 66769 | Catch, Boom Safety Stopper Pin |
| 66774 | Retainer, Boom Holder Bracket |
| 66775 | Stopper, Boom Hold Down |
| 69250 | Handle Assy, Tail Gate Lock |
| 69759D | Silencer, Tail Gate Lock Link |
| 69759E | Snap, Tail Gate Lock Link |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
