Toyota Town/Masterace V,WG
1976-10 → 1982-10 · chassis KR1#,RR1#,2#,TR1# · catalogue 651110 · Japan
Discontinued model
Data version 1983-03

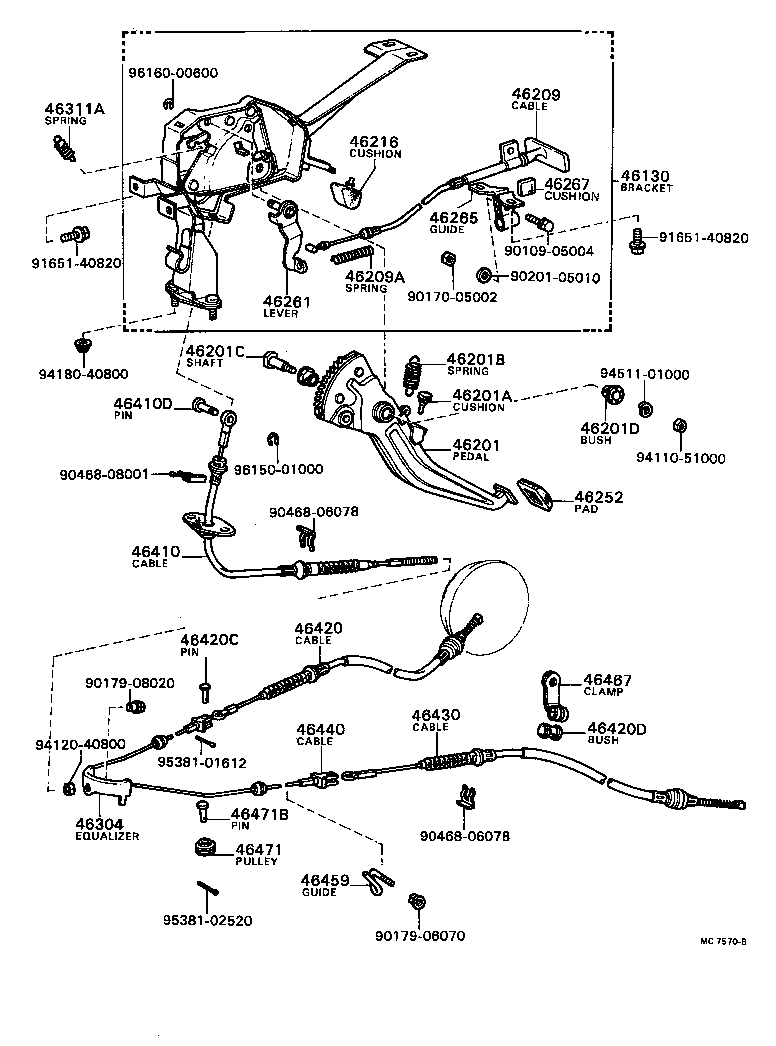

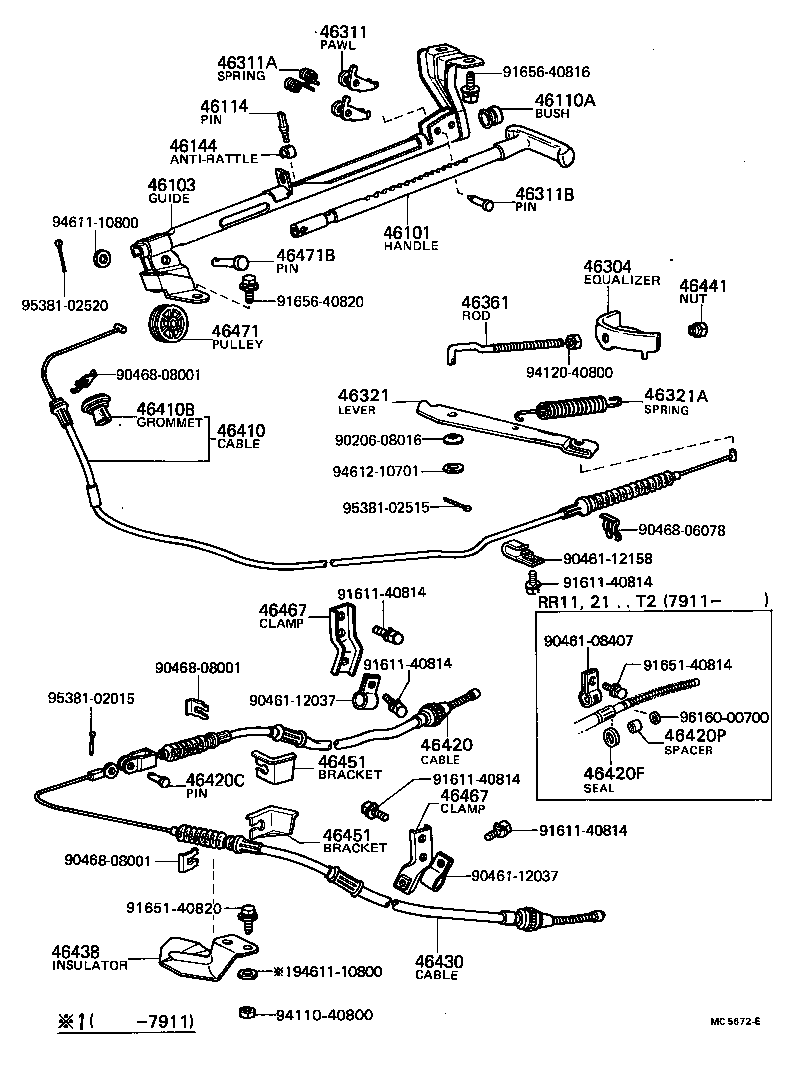

Parking Brake & Cable
51 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 46101 | Handle Sub-assy, Parking Brake Control |
| 46103 | Guide Sub-assy, Parking Brake Plunger |
| 46105 | Bracket Sub-assy, Parking Brake Planger OR Pedal |
| 46110A | Bush OR Ring, O (FOR PARKING BRAKE PLUNGER) |
| 46110C | Pin(FOR PARKING BRAKE HANDLE SET) |
| 46110E | Spring, Torsion(FOR PARKING BRAKE PLUNGER) |
| 46114 | Pin, Parking Brake Plunger |
| 46116 | Guide, Parking Brake Plunger |
| 46117 | Sleeve, Parking Brake Plunger |
| 46130 | Bracket Assy, Parking Brake Pedal |
| 46144 | Anti-rattle, Parking Brake Plunger |
| 46201 | Pedal Sub-assy, Parking Brake |
| 46201A | Cushion(FOR PARKING BRAKE PEDAL) |
| 46201B | Spring, Tension |
| 46201C | Shaft, Pedal |
| 46201D | Bush(FOR PARKING BRAKE PEDAL) |
| 46209 | Cable Sub-assy, Parking Brake Release |
| 46209A | Spring, Compression(FOR PARKING BRAKE RELEASE CABLE) |
| 46216 | Cushion, Parking Pedal |
| 46252 | Pad, Parking Pedal |
| 46261 | Lever, Parking Brake Release Intermediate |
| 46265 | Guide, Parking Brake Release Rod |
| 46267 | Cushion, Release Rod Guide Intermediate |
| 46301 | Lever Sub-assy, Parking Brake Intermediate |
| 46301A | Spring, Tension(FOR INTERMEDIATE LEVER) |
| 46301D | Collar(FOR INTERMEDIATE LEVER) |
| 46301E | Pin, W/Hole(FOR INTERMEDIATE LEVER) |
| 46304 | Equalizer Sub-assy, Parking Brake |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46311B | Pin, Parking Brake Pawl Pivot |
| 46321 | Lever, Parking Brake Intermediate |
| 46321A | Spring, Tensiion(FOR PARKING BRAKE INTERMEDIATE LEVER) |
| 46361 | Rod, Parking Brake Pull |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46410B | Grommet(FOR PARKING BRAKE FRONT CABLE) |
| 46410D | Pin(FOR PARKING BRAKE FRONT CABLE) |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420C | Pin, W/Hole(FOR PARKING BRAKE CABLE) |
| 46420D | Grommet OR Bush(FOR PARKING BRAKE CABLE CLAMP) |
| 46420F | Seal, Dust(FOR PARKING BRAKE CABLE) |
| 46420P | Spacer, Parking Brake |
| 46430 | Cable Assy, Parking Brake, NO.3 |
| 46438 | Insulator, Parking Cable Dust Cover Heat |
| 46440 | Cable Assy, Parking Brake, NO.4 |
| 46441 | Nut, Wire Adjusting, NO.1 |
| 46451 | Bracket, Cable Support |
| 46459 | Guide, Cable |
| 46467 | Clamp, Cable |
| 46471 | Pulley, Wire |
| 46471B | Pin, W/Hole(FOR WIRE PULLEY SET) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
