Toyota Town/Masterace V,WG
1988-08 → 1992-01 · chassis KR2#,YR2#,3#,CR2#,3# · catalogue 651130 · Japan
Discontinued model
Data version 1992-09

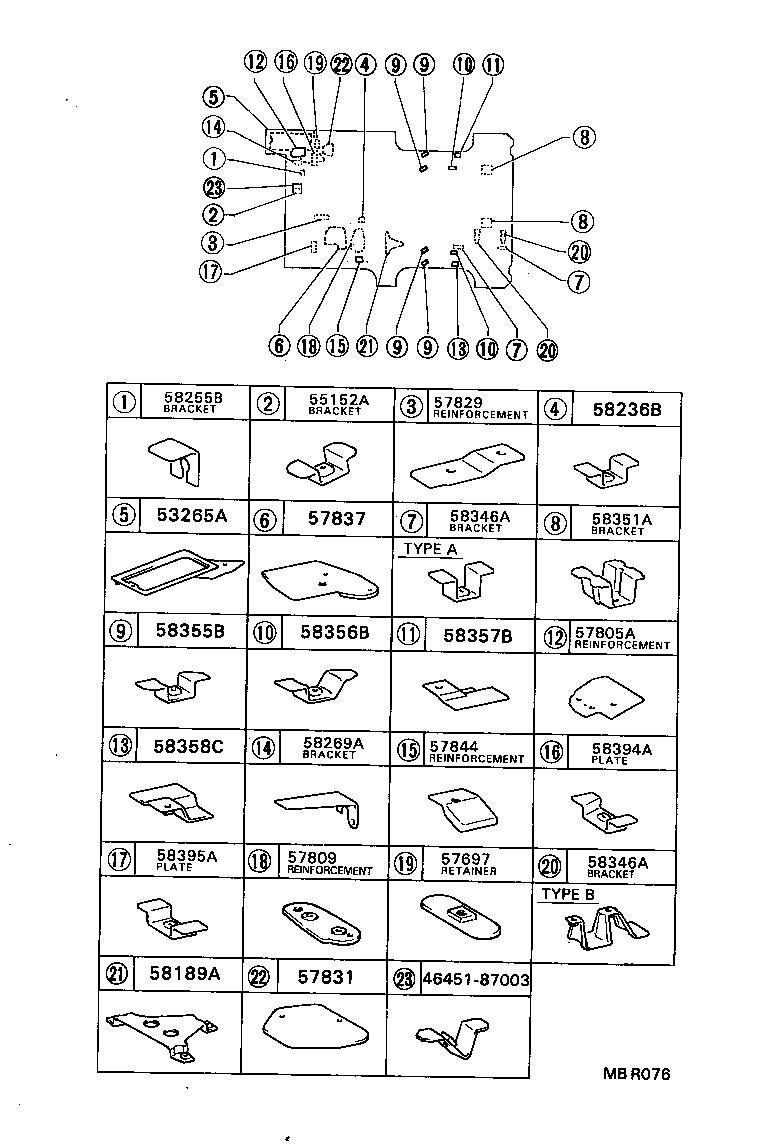

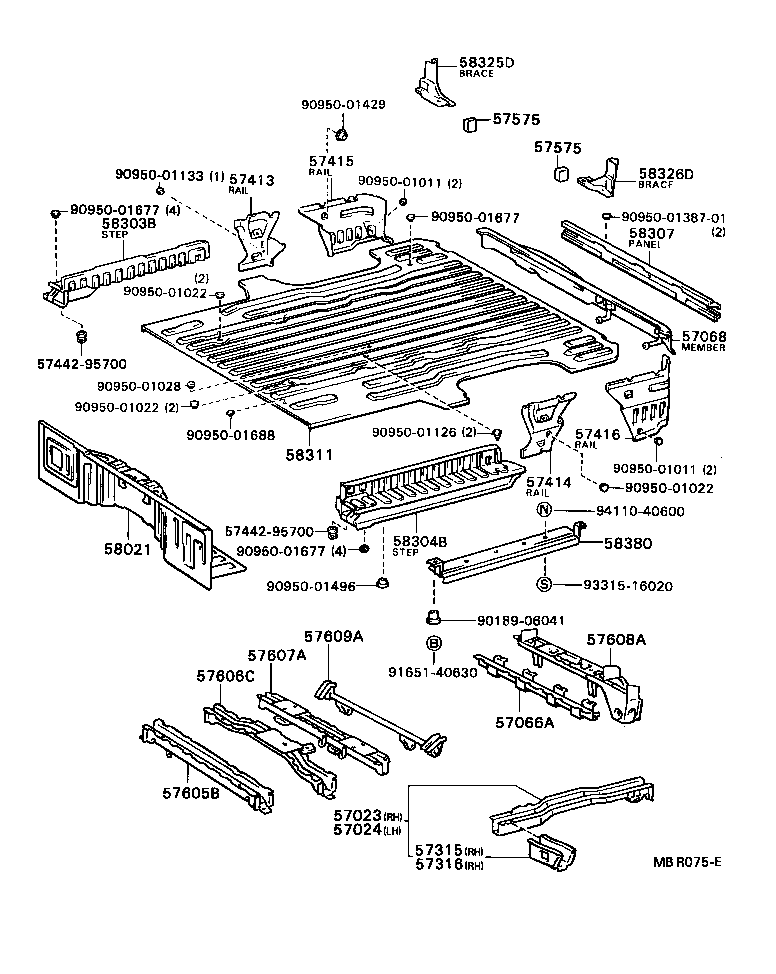

Rear Floor Panel & Rear Floor Member
57 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 38722A | Pipe, Tension Arm |
| 53265A | Reinforcement, Battery Carrier Mounting |
| 55152A | Bracket, 3 Way Attaching |
| 57023 | Member Sub-assy, Rear Side, RH |
| 57024 | Member Sub-assy, Rear Side, LH |
| 57066A | Member Sub-assy, Rear Floor Cross, NO.6 |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57315 | Outrigger, NO.3 RH |
| 57316 | Outrigger, NO.3 LH |
| 57413 | Rail, Floor Side, Center RH |
| 57414 | Rail, Floor Side, Center LH |
| 57415 | Rail, Floor Side, Rear RH |
| 57416 | Rail, Floor Side, Rear LH |
| 57575 | Pad, Dustproof Floor, Rear |
| 57603B | Member Sub-assy, Rear Floor Side Rear, Center |
| 57605B | Member Sub-assy, Rear Floor Cross, NO.1 |
| 57606C | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57607A | Member Sub-assy, Rear Floor Cross, NO.3 |
| 57608A | Member Sub-assy, Rear Floor Cross, NO.4 |
| 57609A | Member Sub-assy, Rear Floor Cross, NO.5 |
| 57613A | Member, Rear Floor Side Center |
| 57697 | Retainer, Rear Seat Cushion |
| 57805A | Reinforce Sub-assy, NO.1 Seat Leg, Rear NO.1 |
| 57809 | Reinforce Sub-assy, NO.1 Seat Leg, Rear NO.5 |
| 57829 | Reinforcement, Seat Leg |
| 57831 | Reinforcement, Rear NO.1 Seat Leg, Front NO.1 |
| 57837 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.3 |
| 57844 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.6 |
| 57899 | Seal, Rear Floor, Rear |
| 58021 | Panel Sub-assy, Header |
| 58083A | Hinge Sub-assy, Battery Service Cover, Male |
| 58189A | Bracket, Vacuum Tank Mounting |
| 58209B | Cover Sub-assy, Battery Service Hole |
| 58236B | Bracket, Center Floor Heat Insulator |
| 58255B | Bracket, Parking Brake Cable Guide, NO.1 |
| 58269A | Bracket, Parking Brake Cable Guide, NO.3 |
| 58285C | Cover, Rear Floor Hole |
| 58303B | Step Sub-assy, Rear Floor, RH |
| 58304B | Step Sub-assy, Rear Floor, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58325D | Brace, Rear Floor Panel, RH |
| 58326D | Brace, Rear Floor Panel, LH |
| 58346A | Bracket, Rear Floor Heat Insulator, NO.2 |
| 58348D | Cover, Rear Absorber Service Hole, RH |
| 58349D | Cover, Rear Absorber Service Hole, LH |
| 58351A | Bracket, Spare Wheel Carrier |
| 58355B | Bracket, Actuator Cover, NO.1 |
| 58356B | Bracket, Actuator Cover, NO.2 |
| 58357B | Bracket, Actuator Cover, NO.3 RH |
| 58358C | Bracket, Actuator Cover, NO.3 LH |
| 58380 | Cover Assy, Rear Floor Step Under |
| 58394A | Plate, Rear NO.2 Passenger Seat Set, RH |
| 58395A | Plate, Rear NO.2 Passenger Seat Set, LH |
| 58450A | Packing, Battery Service Hole Cover |
| 58731B | Cap, Rear Absorber, RH |
| 58732B | Cap, Rear Absorber, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
