Toyota Lite/Townace Noah,V
1996-10 → 2007-08 · chassis CR4#,5#,KR4#,52,SR40,50 · catalogue 651150 · Japan
Discontinued model
Data version 2008-04
Heating & Air Conditioning - Vacuum Piping
30 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

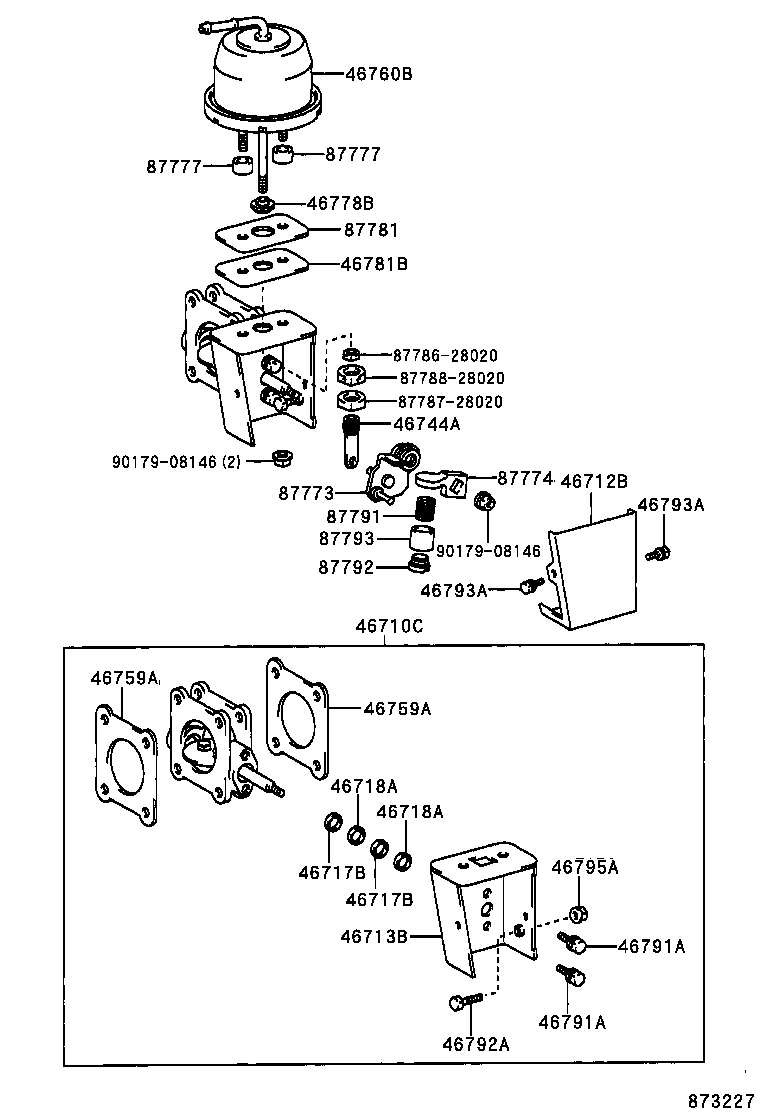

| 46710C | Valve Assy, Heater Vacuum Diaphragm |
| 46712B | Cover, Heater Vacuum Diaphragm |
| 46713B | Bracket, Heater Vacuum Diaphragm |
| 46717B | Ring, Heater Vacuum Diaphragm S |
| 46718A | Ring, Heater Vacuum Diaphragm |
| 46744A | Clevis, Heater Vacuum Diaphrgm |
| 46759A | Gasket, Heatea Vacuum Diaphragm |
| 46760B | Cylinder Assy, Heater Vacuum Diaphragm |
| 46778B | Bearing, Heater Vacuum Diaphragm |
| 46781B | Insulator, Heater Vacuum Diaphragm |
| 46791A | Bolt, Heater Vacuum Diaphragm, NO.1 |
| 46792A | Bolt, Heater Vacuum Diaphragm, NO.2 |
| 46793A | Screw, Heater Vacuum Diaphram |
| 46795A | Nut, Heater Vacuum Diaphragm |

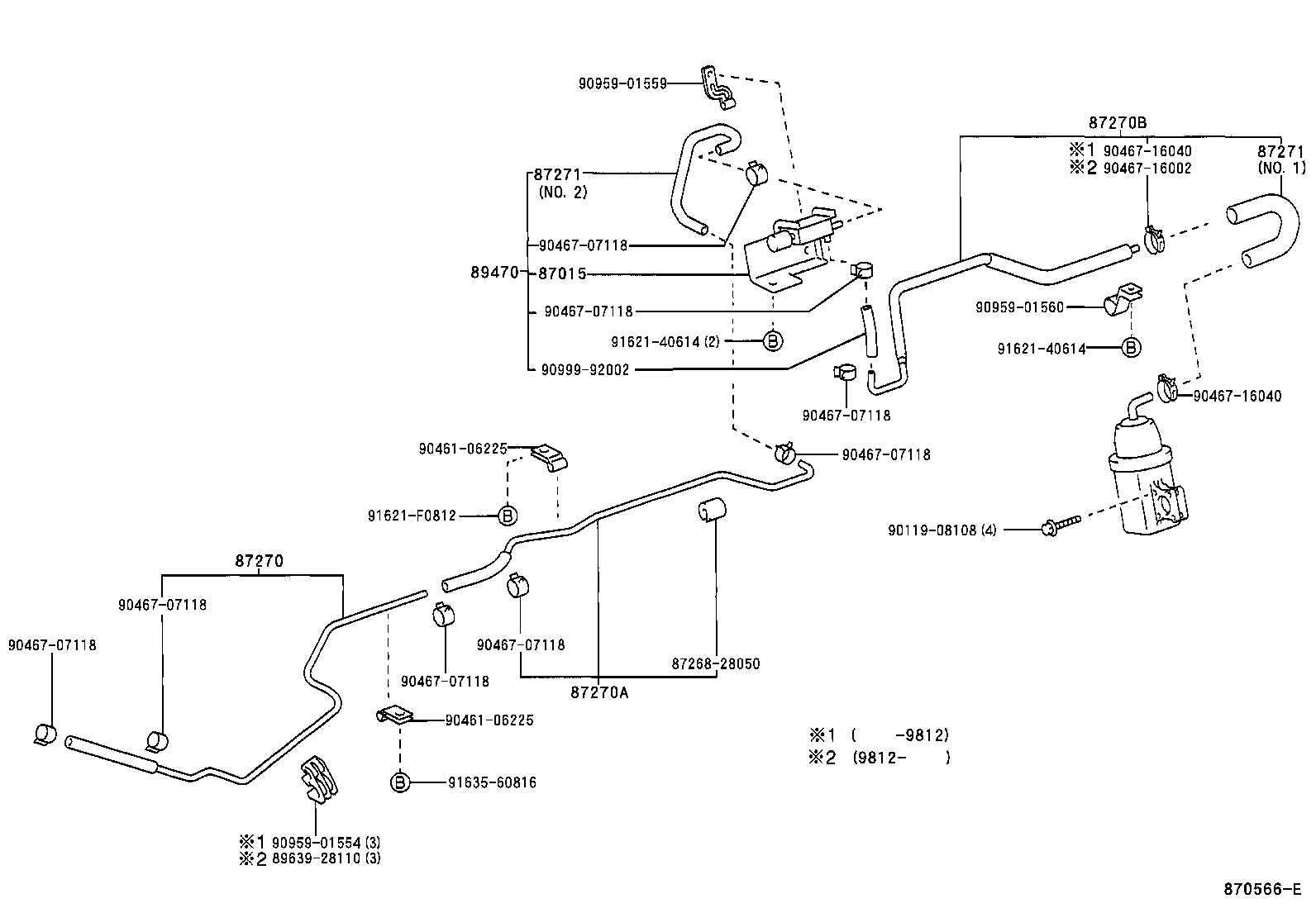

| 87015 | Valve Sub-assy, Vacuum |
| 87270 | Pipe Assy, Vacuum |
| 87270A | Pipe Assy, Vacuum NO.2 |
| 87270B | Pipe Assy, Vacuum NO.3 |
| 87271 | Hose, Heater Vacuum |
| 87773 | Lever, Heater Vacuum Diaphragm, NO.1 |
| 87774 | Lever, Heater Vacuum Diaphragm, NO.2 |
| 87777 | Collar, Heater Vacuum Diaphragm |
| 87781 | Insulator, Heater Vacuum Diaphragm |
| 87791 | Spring, Heater Vacuum Diaphragm |
| 87792 | Joint, Heater Vacuum Diaphragm |
| 87793 | Guide, Heater Vacuum Diaphragm |

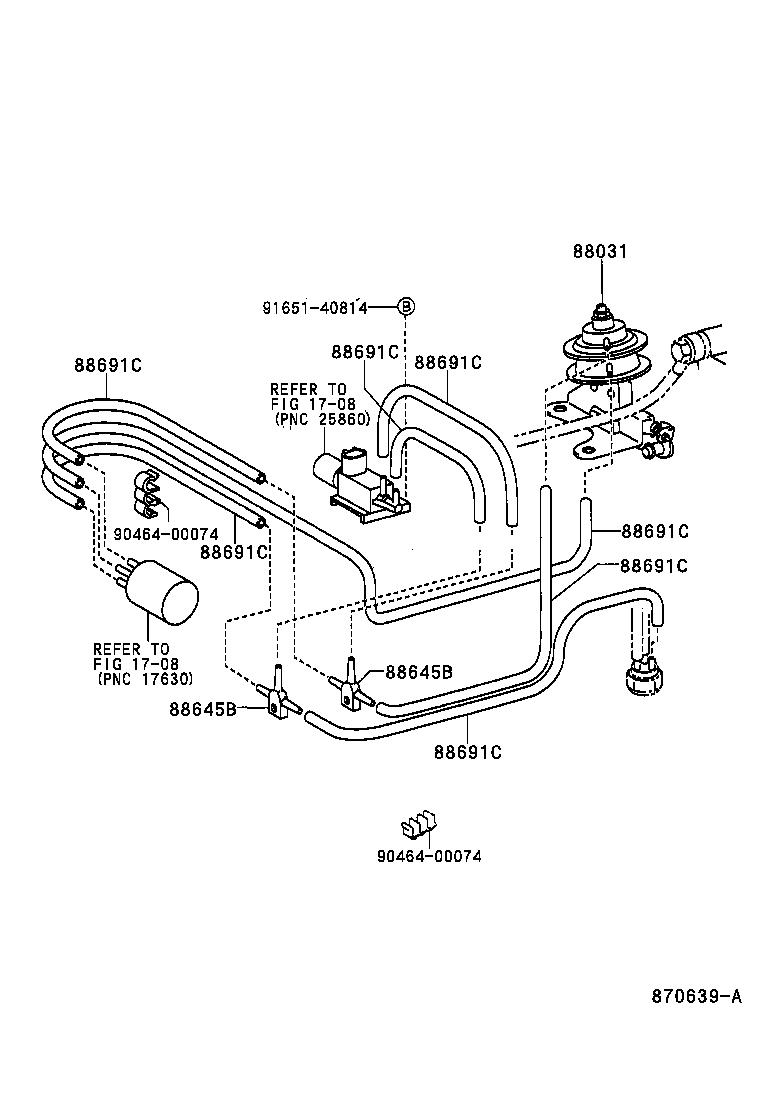

| 88031 | Actuator Set, Idle-up |
| 88645B | Joint, NO.1 (FOR IDLE UP DIVICE) |
| 88691C | Hose, Vacuum (FOR IDLE UP DEVICE), NO.1 |
| 89470 | Valve Assy, Vacuum Switching, W/Bracket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
