Toyota Noah/Voxy/Esquire
2014-01 → 2021-12 · chassis ZRR8#,ZWR80 · catalogue 651180 · Japan
Supported model
Data version 2023-05

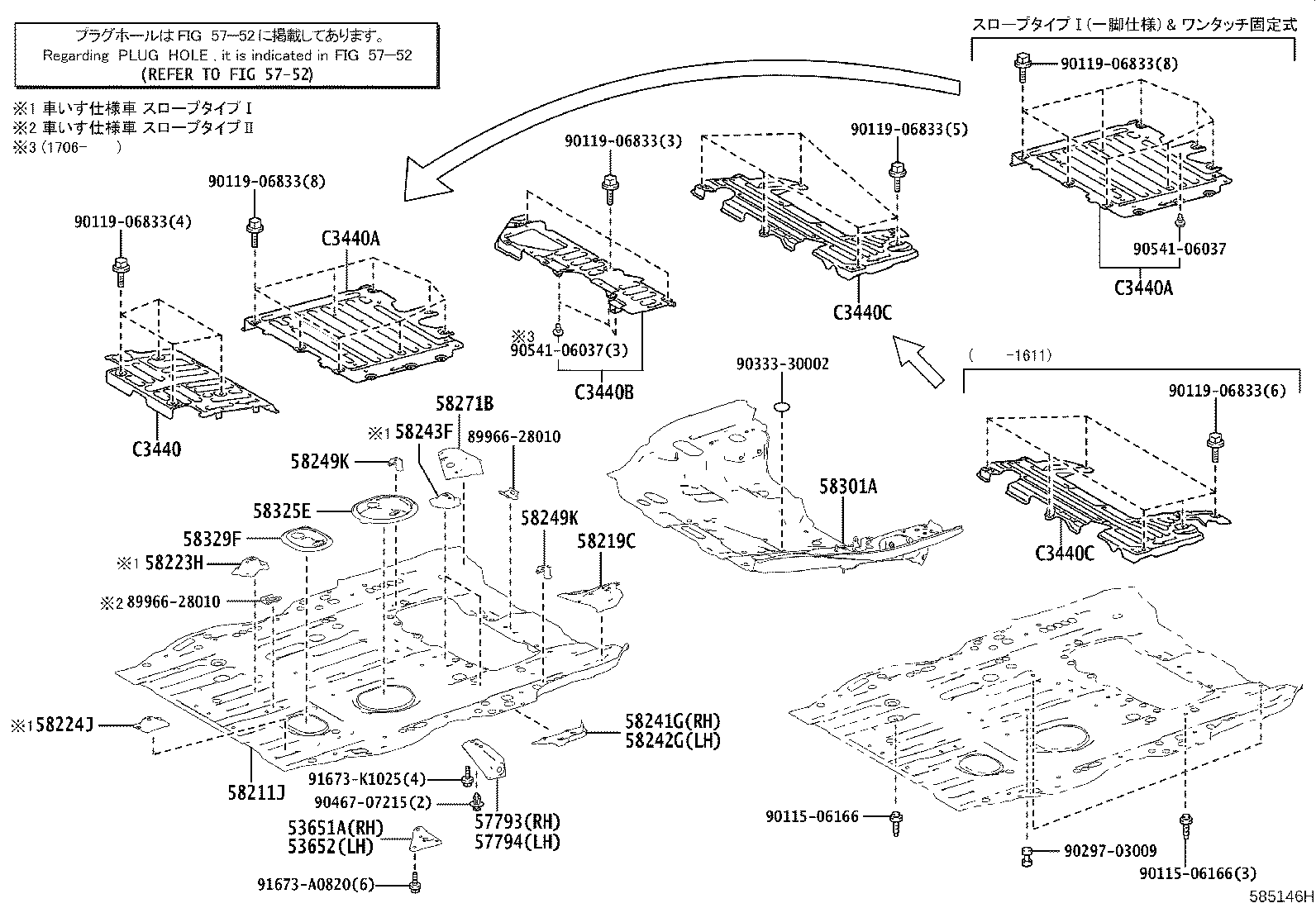

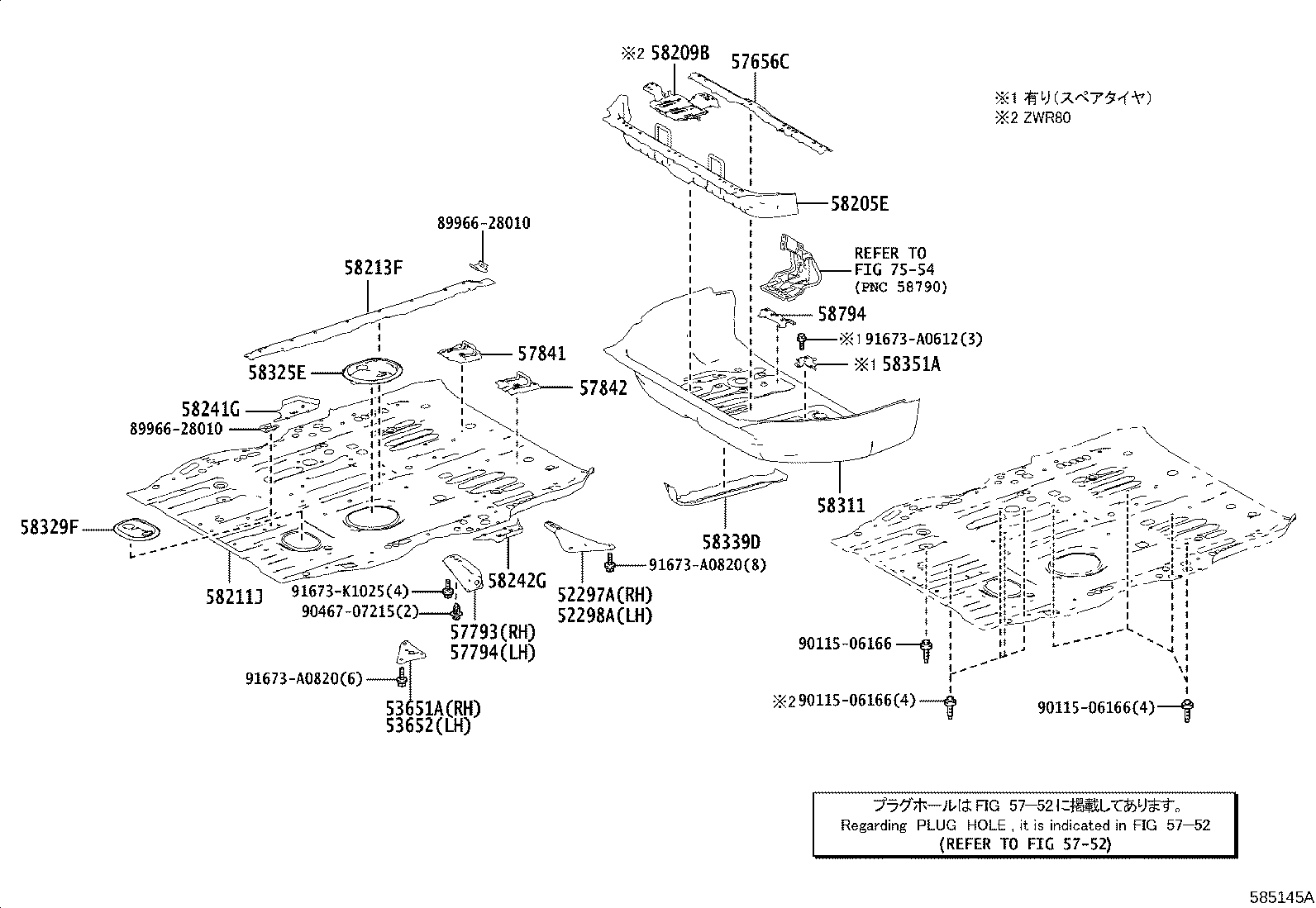

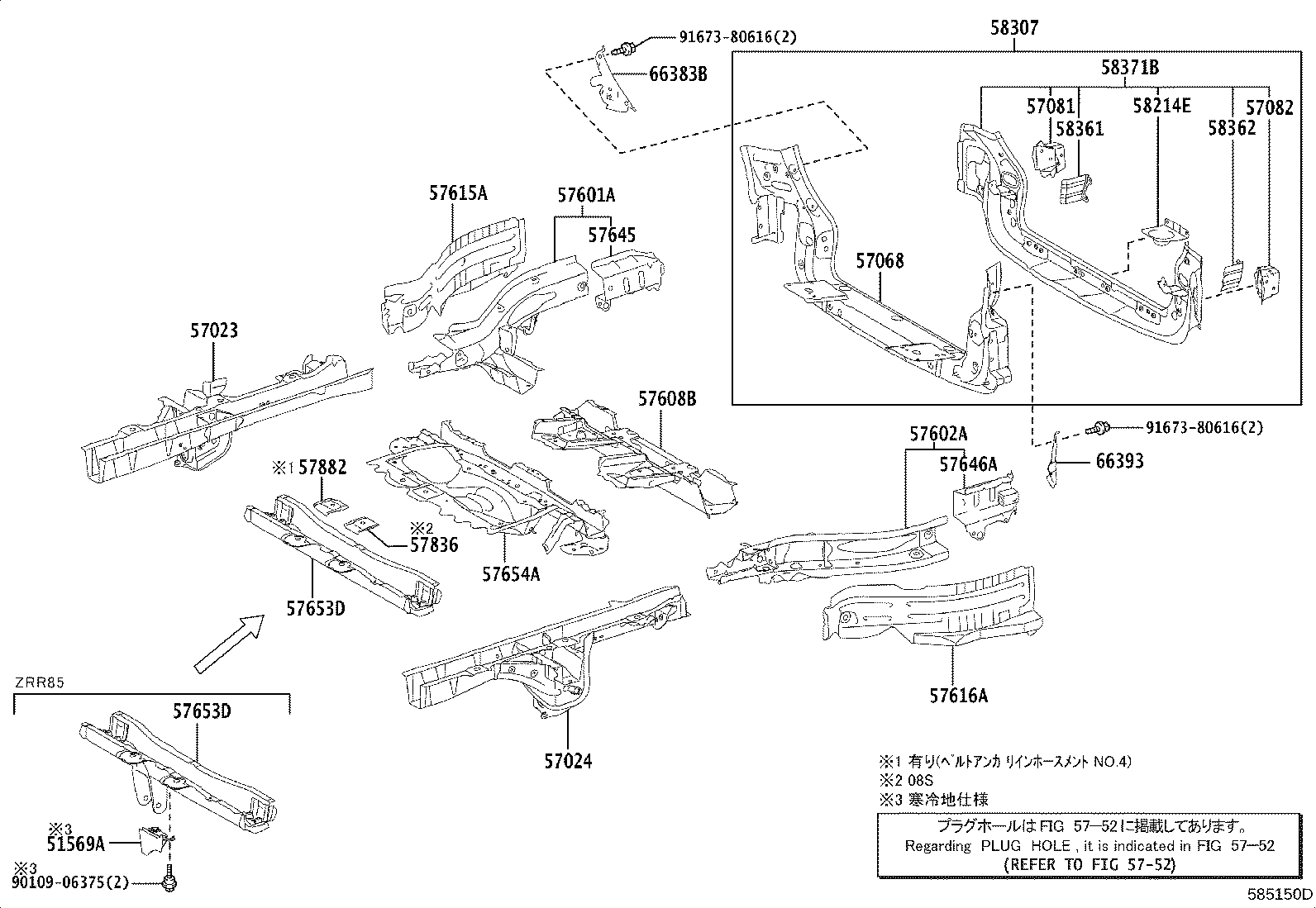

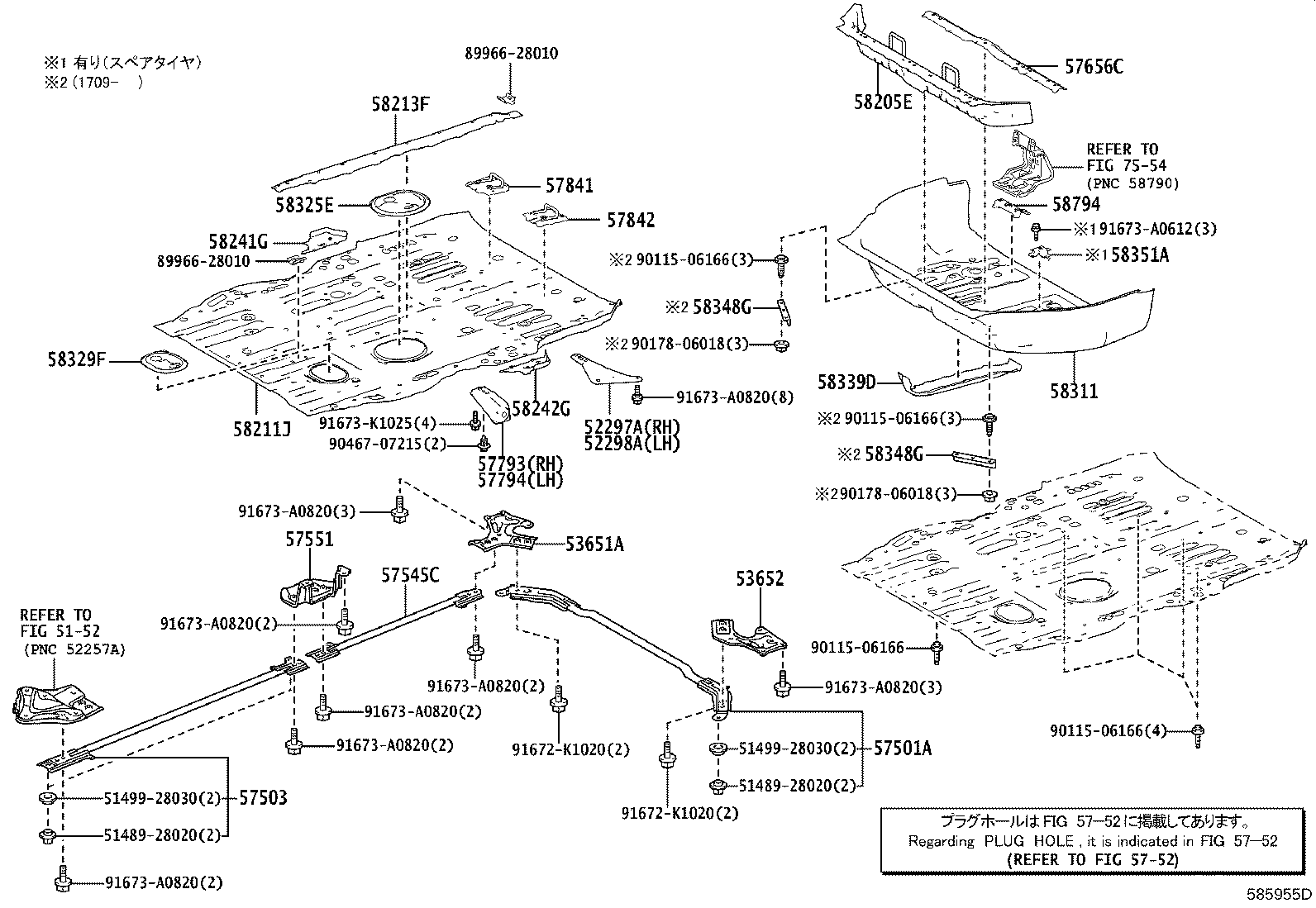

Rear Floor Panel & Rear Floor Member
67 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 51569A | Guard, Propeller Shaft |
| 52297A | Brace, Rear Suspension Member, Rear Lower RH |
| 52298A | Brace, Rear Suspension Member, Rear Lower LH |
| 53651A | Brace, Rear Suspension, Upper RH |
| 53652 | Brace, Rear Suspension, Upper LH |
| 57023 | Member Sub-assy, Rear Side, RH |
| 57024 | Member Sub-assy, Rear Side, LH |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57081 | Bracket Sub-assy, Rear Bumper Mounting |
| 57082 | Bracket Sub-assy, Rear Bumper Arm Support, LH |
| 57501A | Brace Sub-assy, Front Floor, Center |
| 57503 | Brace Sub-assy, Center Floor Crossmember |
| 57545C | Brace, Center Floor, NO.2 |
| 57551 | Reinforcement, Center Floor, NO.1 |
| 57601A | Member Sub-assy, Rear Floor Side, RH |
| 57602A | Member Sub-assy, Rear Floor Side, LH |
| 57608B | Member Sub-assy, Rear Floor Cross, NO.4 |
| 57615A | Member, Rear Floor Side, Rear RH |
| 57616A | Member, Rear Floor Side, Rear LH |
| 57645 | Reinforcement, Rear Side Member, RH |
| 57646A | Reinforcement, Rear Side Member, LH |
| 57653D | Member, Rear Floor Cross, NO.2 |
| 57654A | Member, Rear Floor Cross, NO.3 |
| 57656C | Member, Rear Floor Croos, NO.5 |
| 57793 | Bracket, Rear Suspension Arm, Rear RH NO.1 |
| 57794 | Bracket, Rear Suspension Arm, Rear LH NO.1 |
| 57836 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.2 |
| 57841 | Reinforcement, Rear NO.2 Seat Leg, Front RH |
| 57842 | Reinforcement, Rear NO.2 Seat Leg, Front LH |
| 57882 | Reinforcement, Belt Anchor, NO.4 |
| 58032B | Panel Sub-assy, Rear Floor, Center |
| 58033A | Reinforce Sub-assy, Body Lower Back, RH |
| 58034B | Reinforce Sub-assy, Body Lower Back, LH |
| 58205E | Reinforce Sub-assy, Rear Seat Hinge |
| 58209B | Cover Sub-assy, Battery Service Hole |
| 58211J | Pan, Center Floor |
| 58213F | Reinforcement, Center Floor Panel |
| 58214E | Bracket, Jack Support |
| 58219C | Plate, Center Floor Rear End |
| 58223H | Reinforcement, Floor Panel Side, RH |
| 58224J | Reinforcement, Floor Panel Side, LH |
| 58241G | Panel, Floor Side, RH |
| 58242G | Panel, Floor Side, LH |
| 58243F | Panel, Floor Side, Rear RH |
| 58249K | Bracket, Center Floor Board Support |
| 58271B | Plate, Floor Side, Rear, RH |
| 58301A | Panel Sub-assy, Rear Floor |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308 | Panel Sub-assy, Body Lower Back, Inner |
| 58311 | Pan, Rear Floor |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58339D | Bracket, Jack UP |
| 58348G | Plate, Rear Floor Side, RH |
| 58351A | Bracket, Spare Wheel Carrier |
| 58361 | Reinforcement, Rear Floor Pan TO Body Lower Back, RH |
| 58362 | Reinforcement, Rear Floor Pan TO Body Lower Back, LH |
| 58371B | Panel, Body Lower Back, Outer |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58794 | Carrier, Jack |
| 66383B | Bracket, Rope Hook, NO.1 RH |
| 66393 | Bracket, Rope Hook, NO.1 LH |
| C3440 | Cover Assy,Tecs Rear Floor Service NO.1 |
| C3440A | Cover Assy,Tecs Rear Floor Service NO.2 |
| C3440B | Cover Assy,Tecs Rear Floor Service NO.3 |
| C3440C | Cover Assy,Tecs Rear Floor Service NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
