Toyota Noah/Voxy/Esquire
2014-01 → 2021-12 · chassis ZRR8#,ZWR80 · catalogue 651180 · Japan
Supported model
Data version 2023-05
Rear Gate Slope & Power Lift
119 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 33634E | Protector, Wire |
| 35551 | Lever, Parking Lock, NO.1 |
| 35582 | Lever, Parking Lock, NO.2 |
| 35584A | Lever, Parking Lock, NO.3 |
| 35591C | Lever, Toggle |
| 38036C | Bracket Sub-assy, Winch Roller |

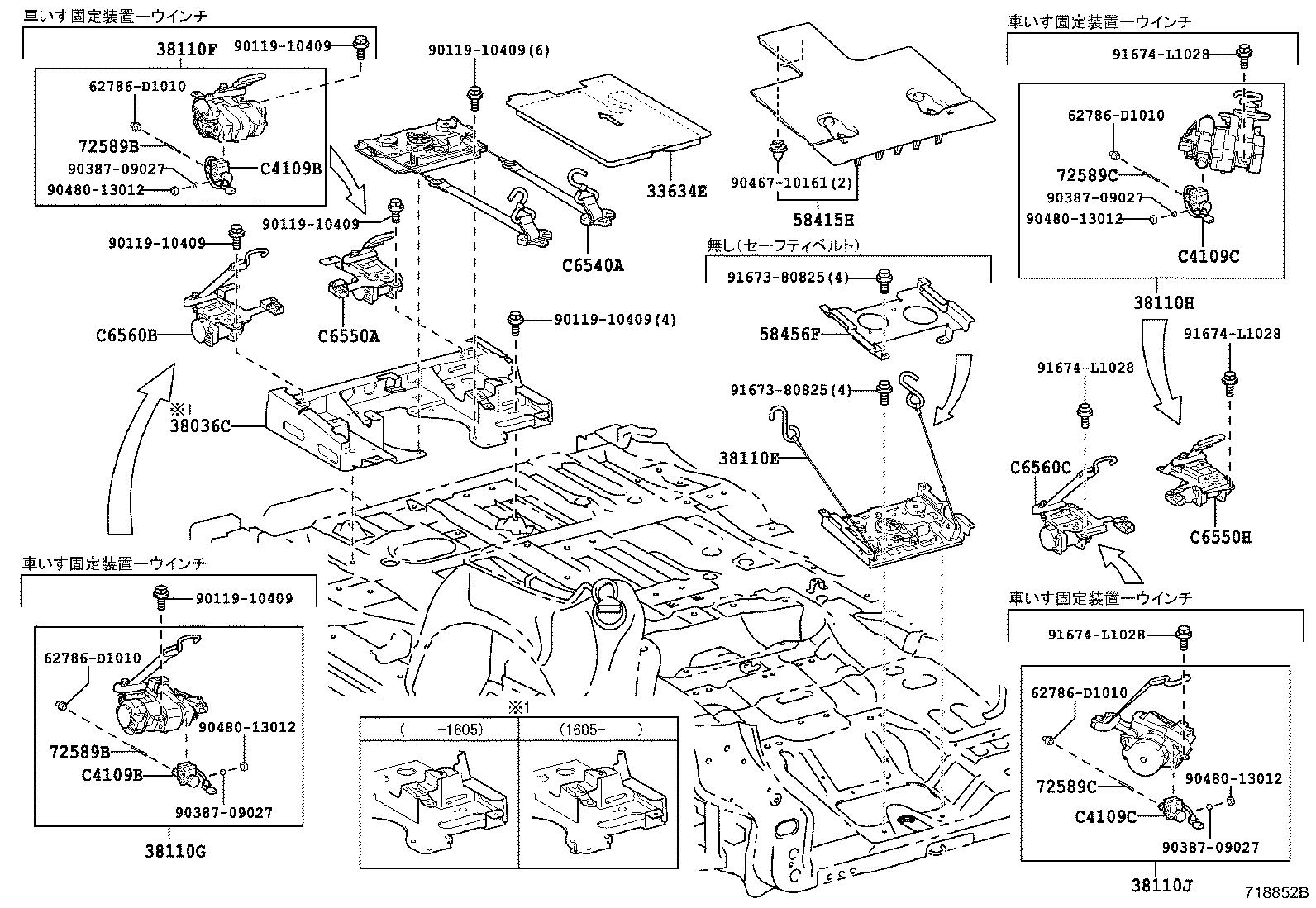

| 38110E | Winch Assy, W/Base |
| 38110F | Winch Assy NO.1 |
| 38110G | Winch Assy NO.2 |
| 38110H | Winch Assy NO.3 |
| 38110J | Winch Assy NO.4 |
| 42601K | Wheel Sub-assy, Disc |
| 48401B | Bracket Sub-assy, Spring, RH |
| 48403C | Bracket Sub-assy, Spring, LH |
| 48414E | Bracket, Spring, NO.3 |
| 48416E | Bracket, Spring, NO.4 |
| 51818A | Bracket, Motor Support, LH |
| 55358P | Protector, Edge |
| 58349G | Protector, Footrest |
| 58415H | Board, Rear Floor, NO.1 |
| 58456F | Bracket, Rear Floor Mat Support |

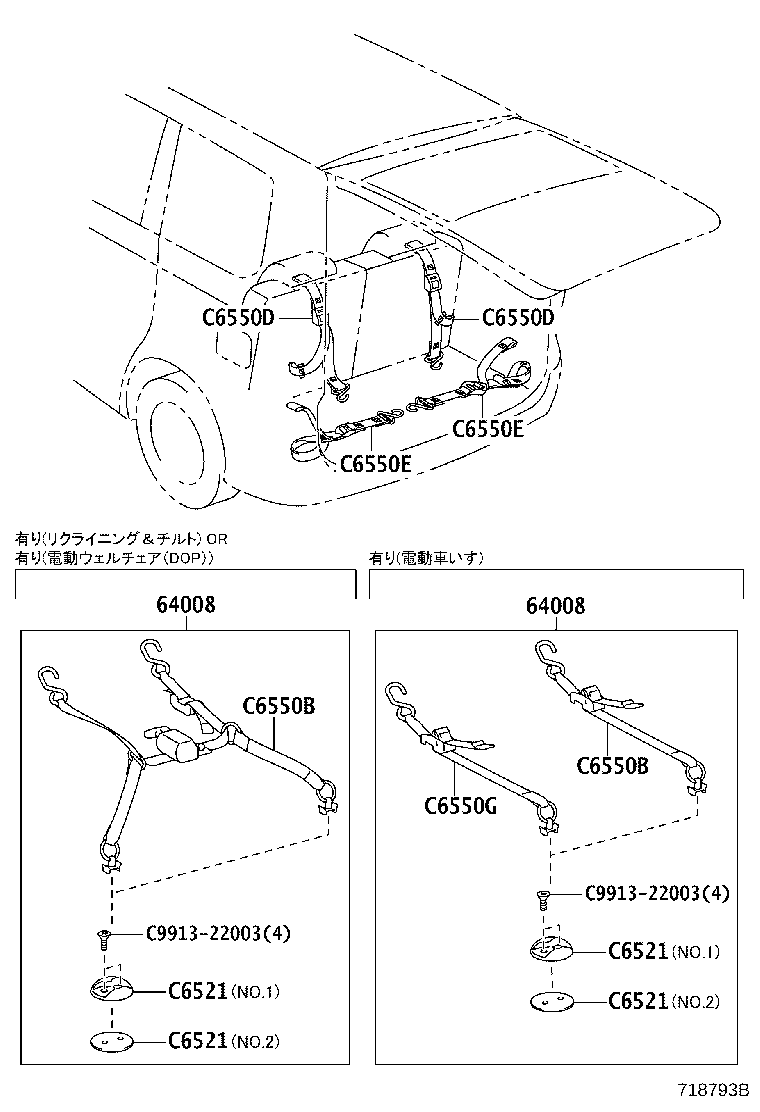

| 64008 | Belt Set, Wheel Chair |
| 65077 | Link Sub-assy, Tail Gate Lock, Rear RH |
| 65078 | Link Sub-assy, Tail Gate Lock, Rear LH |
| 65604C | Link Sub-assy, Tail Gate Lock Connecting |
| 65758D | Cover, Tail Gate, Inner |
| 65780B | Lock Assy, Tail Gate, RH |
| 65780C | Lock Assy, Tail Gate, LH |
| 66170C | Latch Assy, Tail Gate, RH |
| 66180C | Latch Assy, Tail Gate, LH |
| 66324A | Cushion, Tail Gate Side |
| 66331 | Cushion, Gate |
| 67869Q | Clip |
| 67882E | Weatherstrip, Tail Gate |
| 68333B | Roller, Slide(FOR WHEEL CHAIR HOLDER LOCK) |
| 68771 | Hinge, Rear Door Lower Male, RH |
| 68772 | Hinge, Rear Door Lower Male, LH |
| 68773 | Hinge, Rear Door Lower Female, RH |
| 68774 | Hinge, Rear Door Lower Female, LH |
| 69410E | Plate Assy, Door Lock Striker |
| 69410F | Plate Assy, Lock Striker |
| 72525L | Handle, Reclining Adjuster Release, RH |
| 72589B | Cable, Reclining Remote Control, NO.1 |
| 72589C | Cable, Reclining Remote Control, NO.2 |
| 72851 | Pad, Arm Support |
| 74731 | Pipe, Hand Grip, NO.1 |
| 87286D | Cable, Control |
| C1455 | Bush |
| C1740B | Cable Assy, Brake Control, NO.1 |
| C1740C | Cable Assy, Brake Control, NO.2 |
| C1766B | Lever, Arm Lock Release |
| C2265 | Lock, Rear Step |
| C3100 | Floor Assy, Tecs, Rear |
| C3111 | Panel, Rear Floor, NO.1 |
| C3341 | Support, Slide Floor Panel, NO.1 |
| C3342 | Support, Slide Floor Panel, NO.2 |
| C3593A | Silencer, Rear Floor, NO.3 |
| C4109B | Housing Sub-assy, Slide Door Lock, Rear NO.1 |
| C4109C | Housing Sub-assy, Slide Door Lock, Rear NO.2 |
| C5187 | Bolt, Gate Rail Lock |

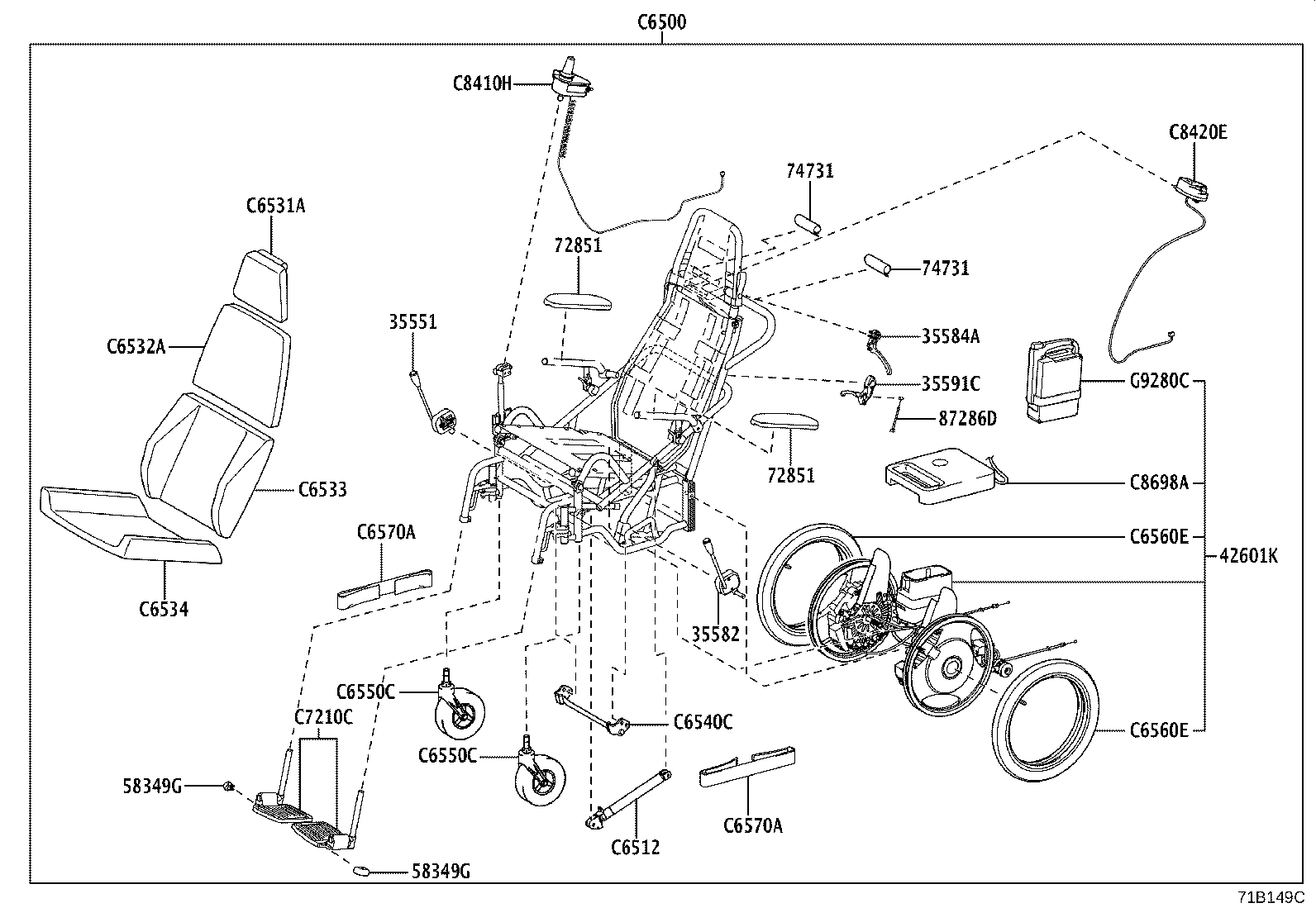

| C6500 | Wheel Chair Assy |
| C6501E | Support Sub-assy, Wheel Chair Wheel, Front RH |
| C6502B | Support Sub-assy, Wheel Chair Wheel, Front LH |
| C6505 | Lock Sub-assy, Wheel Chair Holder |

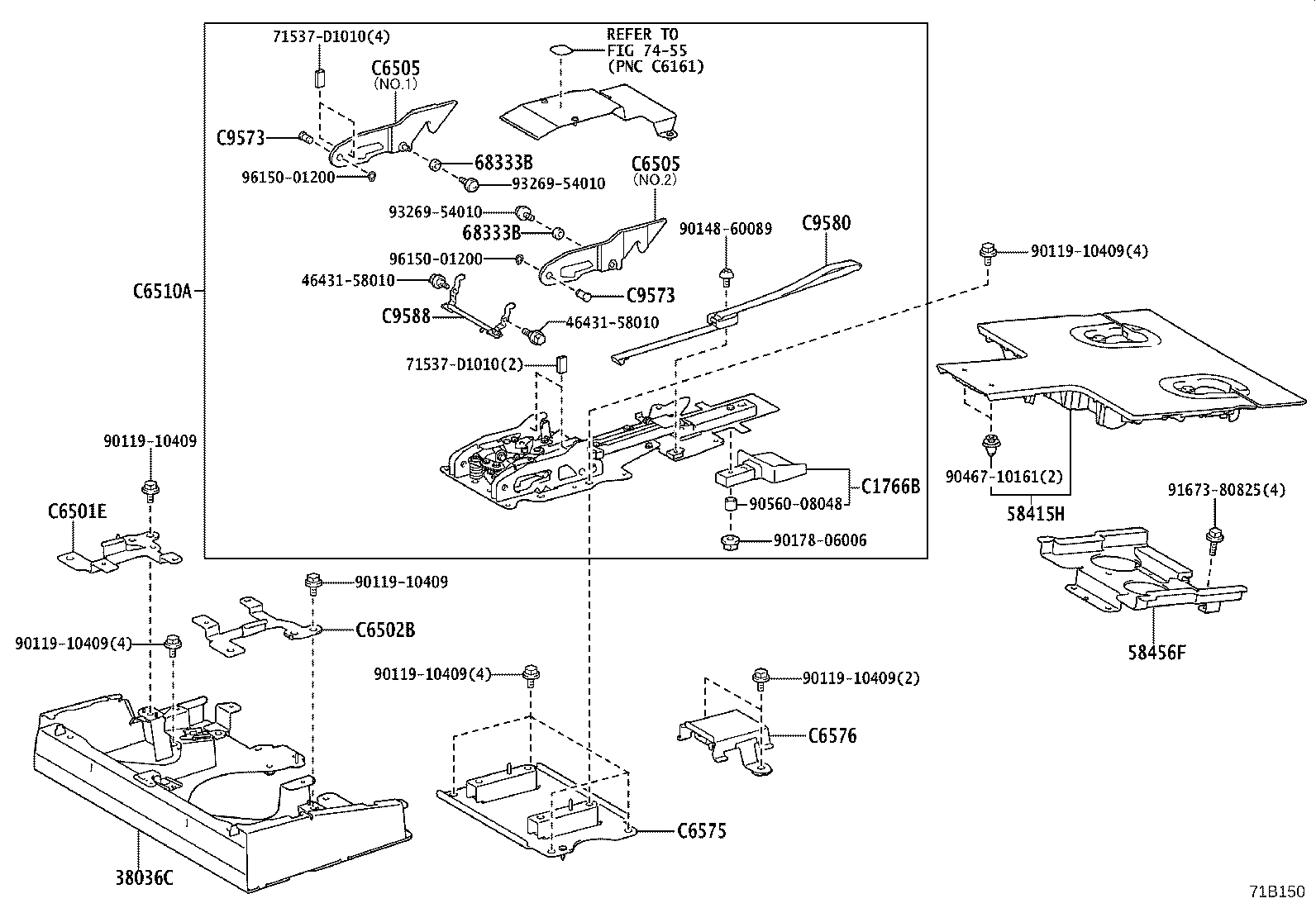

| C6510A | Holder Assy, Wheel Chair |
| C6512 | Stay, Wheel Chair Holder,Rear |
| C6521 | Plate, Wheel Chair Lock Holder |
| C6531A | Cushion, Headrest |
| C6532A | Cushion, Shoulder |
| C6533 | Cushion, Lumber |
| C6534 | Cushion, Wheel Chair Seat |
| C6540A | Holder Assy, Wheel Chair Set |
| C6540C | Striker Assy, Wheel Chair Set |
| C6550A | Belt Assy, Wheel Chair Set, NO.1 |
| C6550B | Belt Assy, Wheel Chair Set, NO.1 |
| C6550C | Wheel Assy, Welcab Wheel Chair, Front |
| C6550D | Belt Assy, Wheel Chair Set, NO.1 |
| C6550E | Belt Assy, Wheel Chair Set, NO.2 |
| C6550G | Belt Assy, Wheel Chair Set, NO.1 |
| C6550H | Belt Assy, Wheel Chair Set, NO.1 |
| C6560B | Belt Assy, Wheel Chair Set, NO.2 |
| C6560C | Belt Assy, Wheel Chair Set, NO.2 |
| C6560E | Wheel Assy, Welcab Wheel Chair, Rear |
| C6570A | Belt Assy, Wheel Chair Set, NO.3 |
| C6575 | Reinforcement, Welcab Wheel Chair, NO.1 |
| C6576 | Reinforcement, Welcab Wheel Chair, NO.2 |
| C6590A | Headrest Assy, Wheel Chair |
| C7210C | Footrest Assy, Welcab Seat |
| C7604 | Cushion Set, Seat Flat |
| C8410H | Switch Assy, Control, NO.1 |
| C8420E | Switch Assy, Control, NO.2 |
| C8570A | Motor, Power Lift, RH |
| C8580 | Motor, Power Lift, LH |
| C8698A | Charger, Battery |
| C9017 | Retainer Sub-assy, Power Lift Base, RH |
| C9018 | Retainer Sub-assy, Power Lift Base, LH |

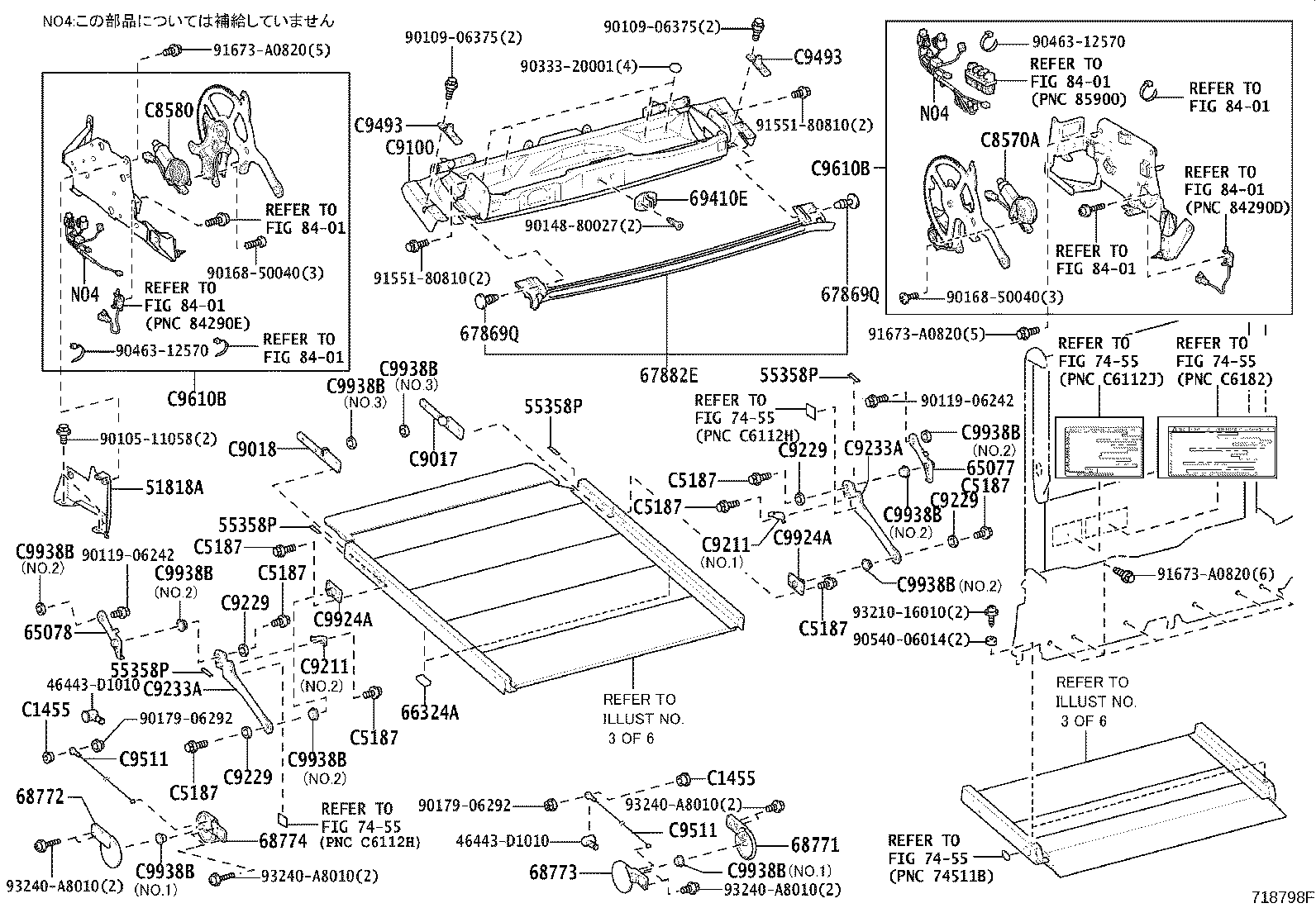

| C9040 | Slope Assy, Rear Gate |
| C9100 | Gate Assy, Tail |
| C9127 | Cover, Tail Gate Top Rail |
| C9128A | Cover, Tail Gate Top Rail, NO.2 |
| C9201A | Handle Sub-assy, Tail Gate |
| C9211 | Spring, Tail Gate NO.1 |
| C9212 | Spring, Tail Gate NO.2 |
| C9213 | Spring, Tail Gate NO.3 |
| C9214 | Spring, Tail Gate NO.4 |
| C9229 | Spacer, Tail Gate Link |
| C9233A | Link, Power Lift Arm, NO.1 |
| C9256 | Cover, Tail Gate Lock |
| C9493 | Stopper, Rear Slope, RH |
| C9494 | Stopper, Rear Slope, LH |
| C9511 | Cable, Slope |
| C9573 | Shaft, Platform Lock Male |
| C9580 | Handle Assy, Platform Lock |
| C9588 | Holder, Platform Lock Handle, NO.2 |
| C9589 | Spring, Platform Lock Handle |
| C9610B | Motor Assy, Power Lift |
| C9924A | Pin |
| C9938B | Collar |
| G9280C | Battery Assy, Wheel Chair |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
