Toyota Estima
2006-01 → 2019-10 · chassis ACR5#,GSR5# · catalogue 652160 · Japan
Supported model
Data version 2019-10

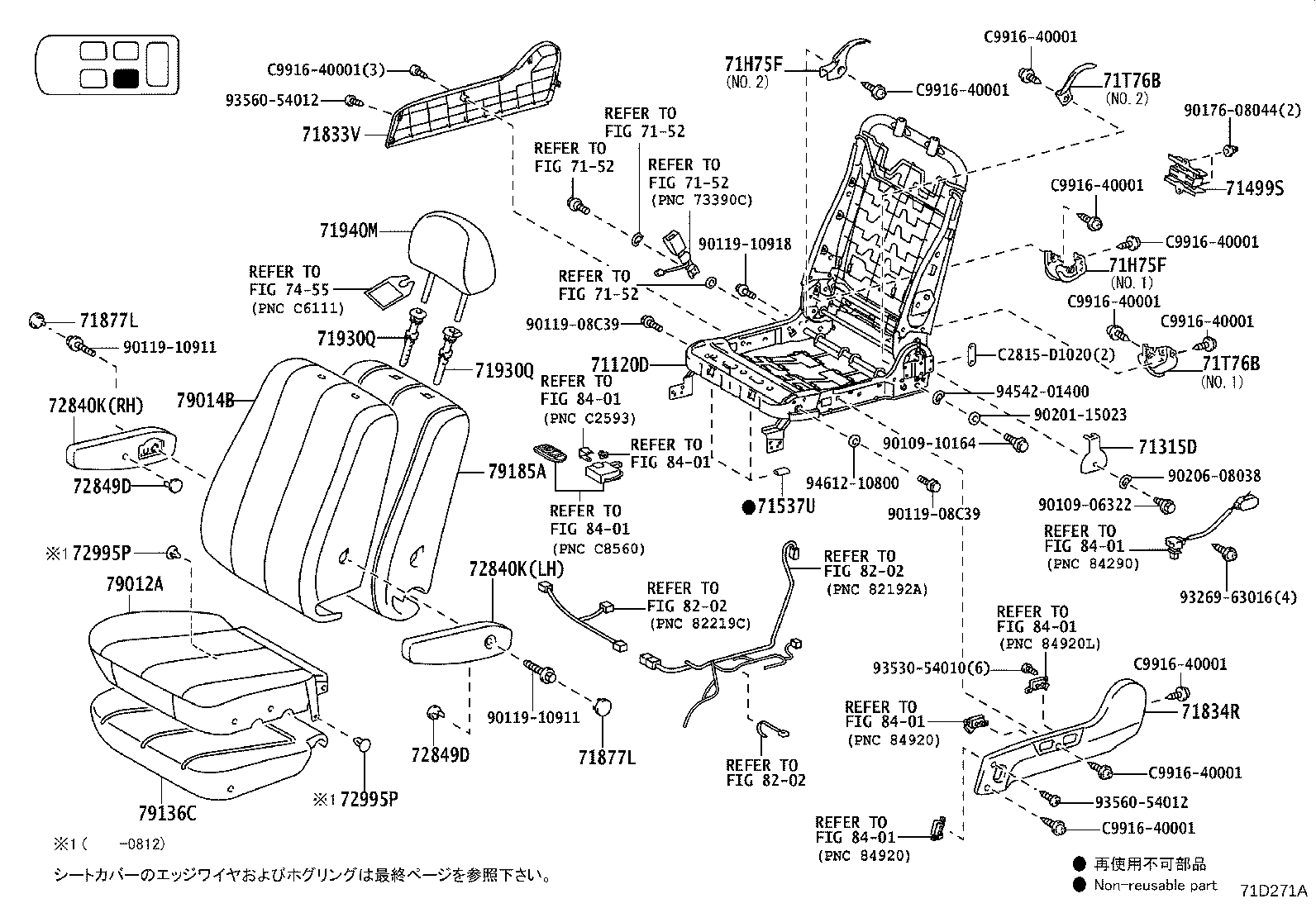

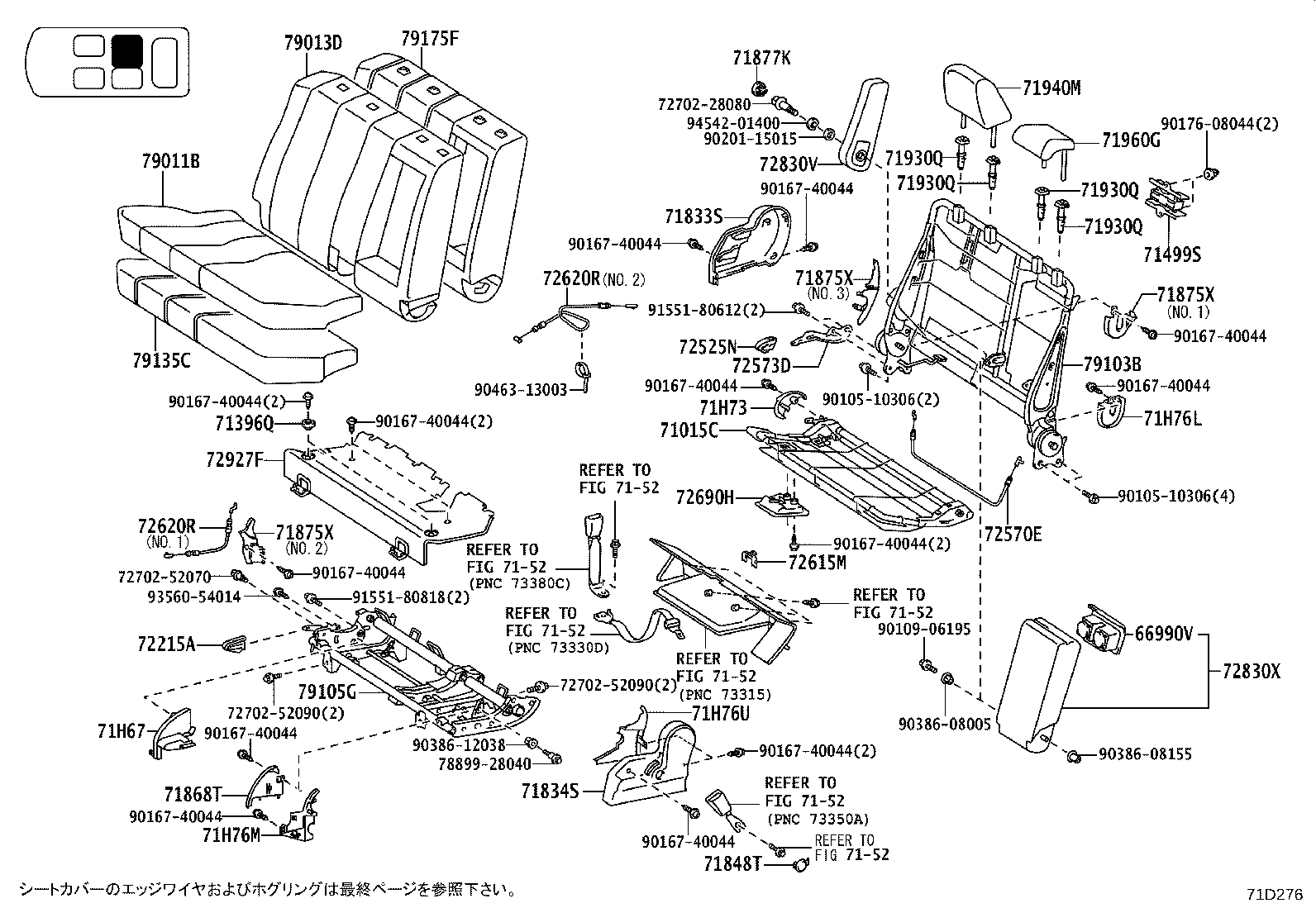

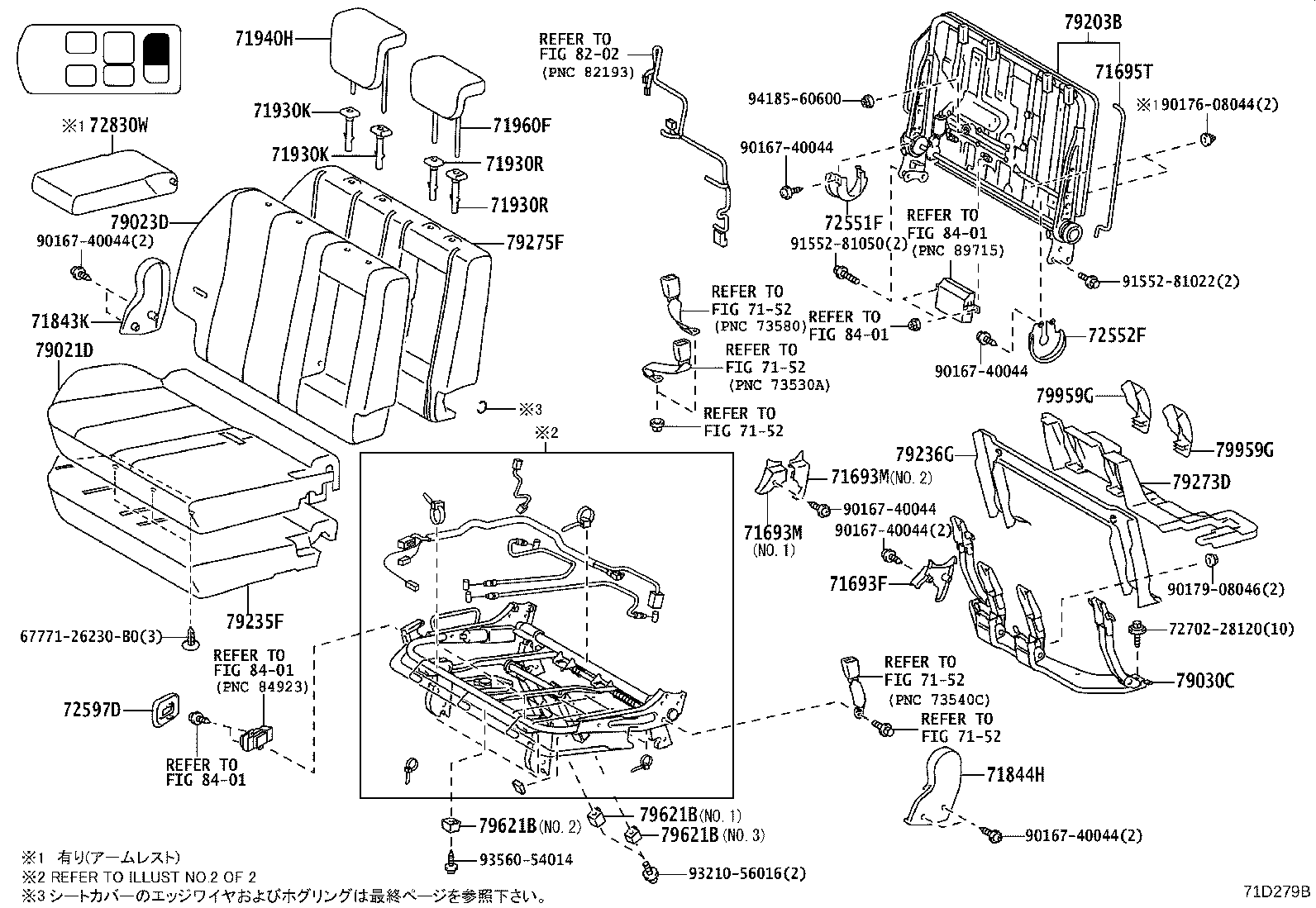

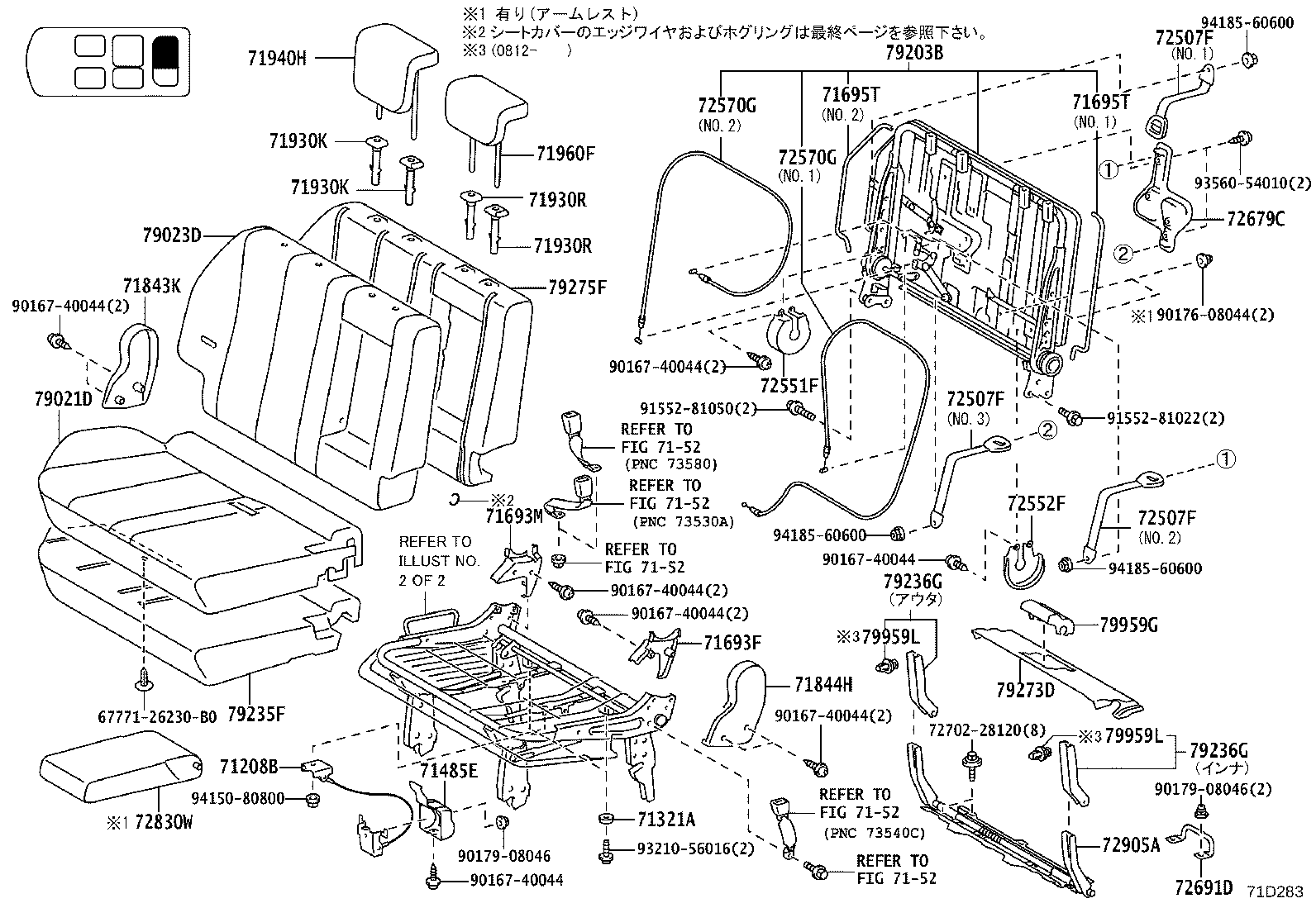

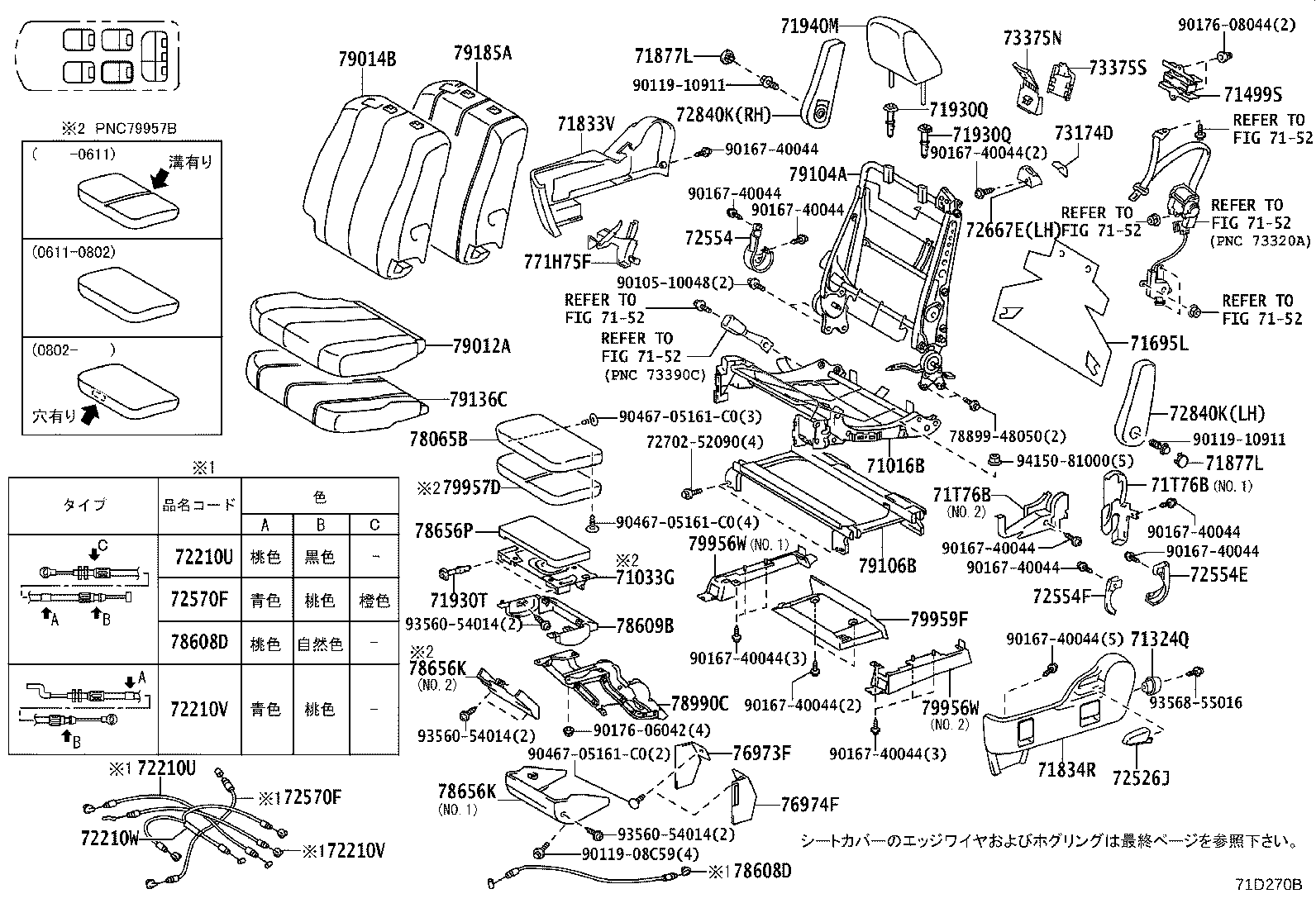

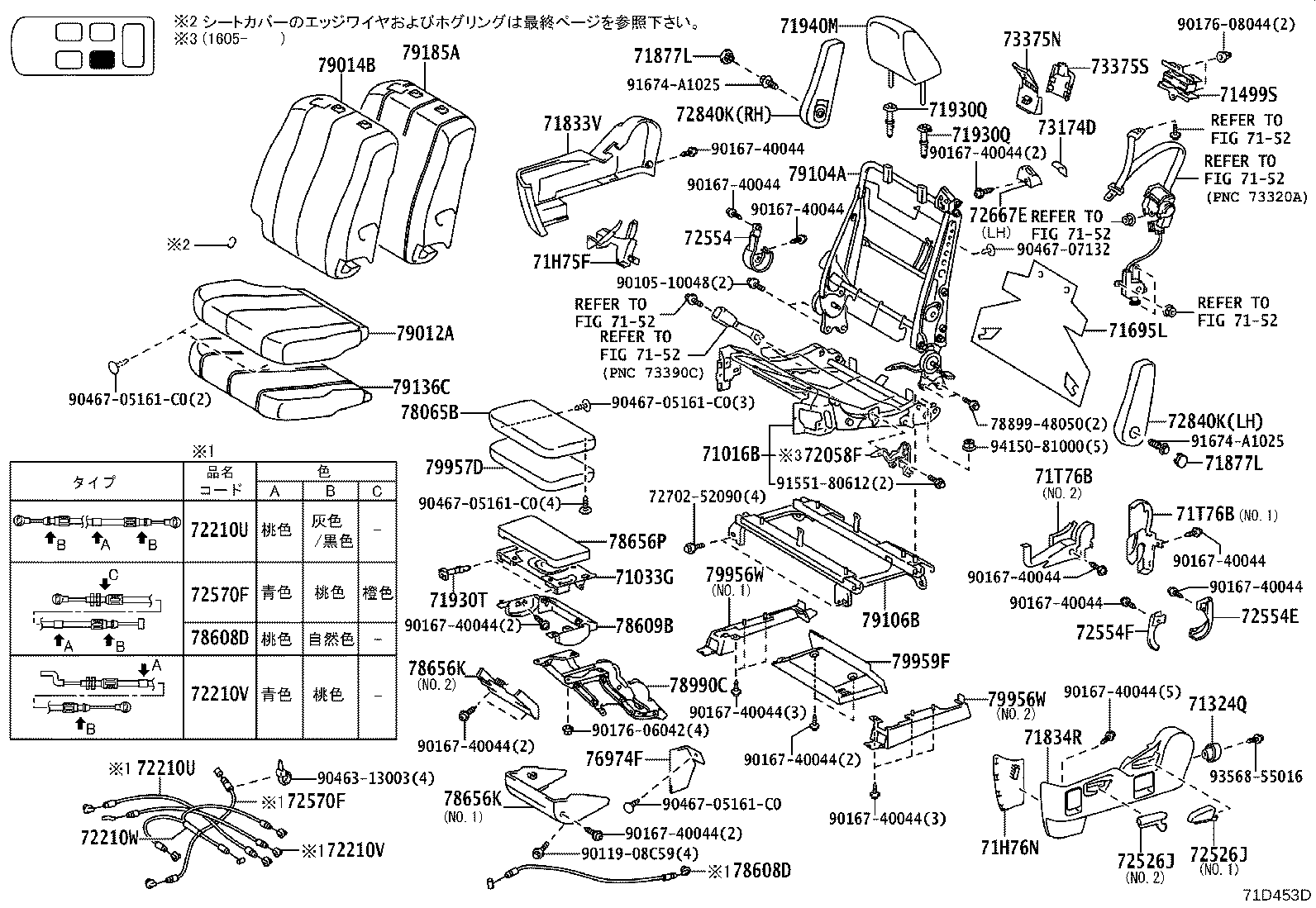

Rear Seat & Seat Track
344 part groups · 26 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 53019G | Shutter Sub-assy, Radiator |
| 55270B | Table Assy |
| 58204M | Bracket Sub-assy, Rear Seat |

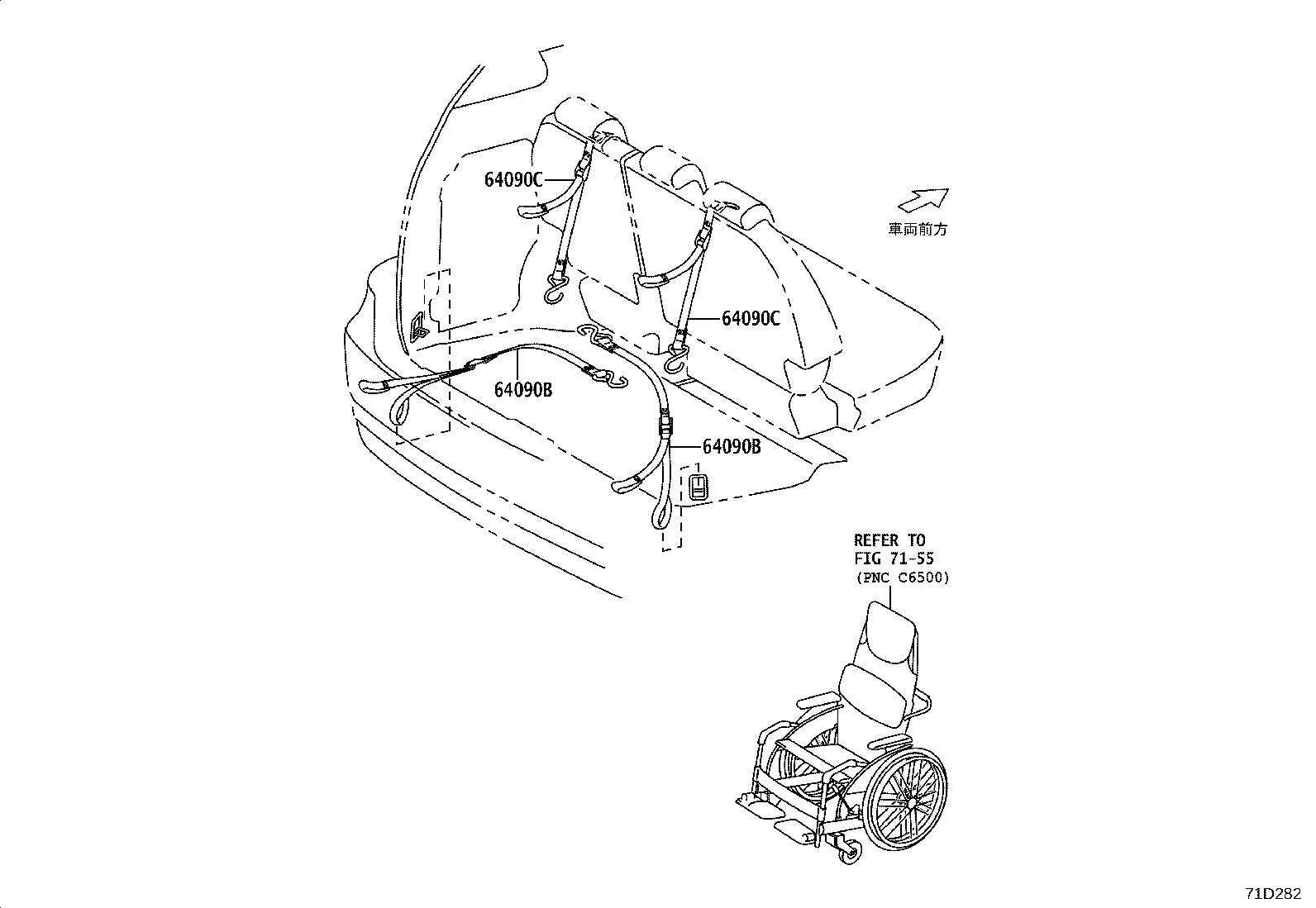

| 64090B | Belt Assy, Wheel Chair |
| 64090C | Belt Assy, Wheel Chair, NO.2 |
| 66990V | Holder Assy, Cup |
| 68332C | Roller, Slide Door, Lower |
| 71015C | Frame Sub-assy, NO.1 Seat Cushion, RH |
| 71016B | Frame Sub-assy, NO.1 Seat Cushion, LH |
| 71033F | Leg Sub-assy, Rear Seat Cushion, RH |
| 71033G | Leg Sub-assy, Rear Seat Cushion, LH |
| 71120D | Frame Assy, Rear Seat W/Adjuster, LH |
| 71208B | Wire Sub-assy, NO.2 Seat Cushion, RH NO.1 |
| 71208D | Wire Sub-assy, NO.2 Seat Cushion, LH NO.1 |
| 71281C | Hinge, NO.1 Seat Center Armrest |
| 71308J | Bracket Sub-assy, Rear Seat Cushion Support, LH |
| 71309H | Leg Sub-assy, Rear Seat, Rear RH |
| 71309J | Leg Sub-assy, Rear Seat, Rear LH |
| 71315D | Plate, Rear Seat Hinge, Lower |
| 71321A | Cushion, Rear Seat |
| 71324Q | Cushion, NO.1 Seat, LH |
| 71324S | Cushion, Rear NO.1 Seat, RH |
| 71337C | Plate, Rear Seat Leg |
| 71349F | Cover, NO.1 Seatback Hinge, RH |
| 71396Q | Cushion, NO.1 Seat Support, Center |
| 71430E | Clip |
| 71465A | Spring, Rear Seat Cushion, NO.5 |
| 71485E | Cover, Rear Seat Hinge |
| 71499S | Damper, Seat Cushion Spring |
| 71517C | Pad, NO.1 Seat Cushion Cover |
| 71537T | Protector, Rear Seat Cushion, NO.1 |
| 71537U | Protector, Rear Seat Cushion, NO.2 |
| 71611F | Pad, Rear Seat Cushion, A |
| 71693F | Cover, Rear NO.2 Seat Cushion Hinge, Lower RH NO.1 |
| 71693J | Cover, Rear Seat Cushion Hinge, NO.3 |
| 71693M | Cover, Rear Seat Cushion Hinge, Outer RH |
| 71694A | Cover, Rear NO.2 Seat Cushion Hinge, Lower LH NO.1 |
| 71694G | Cover, Rear Seat Cushion Hinge, Inner LH |
| 71695K | Protector, NO.1 Seatback, RH |
| 71695L | Protector, NO.1 Seatback, LH |
| 71695T | Protector, Rear Seat, NO.2 |
| 71696G | Protector, NO.2 Seatback, LH |
| 71812V | Shield, Rear Seat Cushion, LH |
| 71833S | Cover, Rear Seat Reclining, NO.1 RH |
| 71833V | Cover, NO.1 Seat Reclining, NO.2 RH |
| 71834R | Cover, Rear Seat Reclining, LH |
| 71834S | Cover, Rear Seat Reclining, NO.1 LH |
| 71834X | Cover, Rear Seat Reclining, NO.2 LH |
| 71843K | Cover, Rear NO.2 Seat Reclining, NO.2 RH |
| 71844F | Cover, NO.2 Seat Reclining, NO.2 LH Inner |
| 71844G | Cover, NO.2 Seat Reclining, NO.2 LH Outer |
| 71844H | Cover, Rear Seat Reclining, NO.2 LH |
| 71848T | Cap, NO.1 Seat Adjuster Cover, RH |
| 71849L | Cap, NO.1 Seat Adjuster Cover, LH |
| 71862P | Shield, Rear Seat Cushion, Inner LH |
| 71868T | Shield, Rear Seat Cushion, Inner NO.1 LH |
| 71868U | Shield, Rear Seat Cushion, Inner NO.1 LH (FOR LH SEAT) |
| 71874X | Shield, Rear Seat Cushion, Lower LH |
| 71875X | Cover, Reclining Adjuster Inside, RH |
| 71877K | Cover, Rear Seat Armrest Hole RH |
| 71877L | Cover, Rear Seat Armrest Hole LH |
| 71878H | Cover, Rear Seat Reclining, Inner RH |
| 71878J | Cover, Rear NO.1 Seat Reclining, Inner RH |
| 71930K | Support Assy, NO.2 Seat Headrest, RH |
| 71930L | Support Assy, NO.2 Seat Headrest, LH |
| 71930Q | Support Assy, Rear Seat Headrest |
| 71930R | Support Assy, Rear NO.2 Seat Headrest, Center |
| 71930T | Support Assy, Rear Seat Legrest |
| 71940H | Headrest Assy, NO.2 Seat, RH |
| 71940J | Headrest Assy, NO.2 Seat, LH |
| 71940M | Headrest Assy, Rear Seat |
| 71960F | Headrest Assy, Rear NO.2 Seat, Center |
| 71960G | Headrest Assy, Rear NO.1 Seat, Center |
| 71H67 | Shield, Rear Seat Cushion, Inner NO.1 RH |
| 71H67A | Shield, NO.1 Seat Cushion, Inner NO.1 RH(FOR LH SEAT) |
| 71H73 | Shield, Rear Seat Cushion, Lower RH |
| 71H75F | Cover, Reclining Adjuster Inside, RH(FOR REAR NO.1 LH SEAT) |
| 71H76L | Cover, Reclining Adjuster Inside, LH NO.1(FOR RH SEAT) |
| 71H76M | Cover, Reclining Adjuster Inside, LH NO.2(FOR RH SEAT) |
| 71H76N | Cover, Reclining Adjuster Inside, LH NO.1(FOR LH SEAT) |
| 71H76U | Cover, Reclining Adjuster Inside, LH NO.3(FOR RH SEAT) |
| 71T76B | Cover, Reclining Adjuster Inside, LH |
| 72057J | Lever Sub-assy, Rear Seat Lock Control(FOR RH SEAT) |
| 72058F | Lever Sub-assy, NO.1 Seat Lock Control, LH |
| 72210U | Cable Assy, NO.1 Seat Track Control, LH |
| 72210V | Cable Assy, NO.1 Seat Track Control, LH NO.1 |
| 72210W | Cable Assy, NO.1 Seat Track Control, LH NO.2 |
| 72210X | Cable Assy, NO.1 Seat Track Control, RH |
| 72210Y | Cable Assy, NO.1 Seat Track Control, RH NO.1 |
| 72210Z | Cable Assy, NO.1 Seat Track Control, RH NO.2 |
| 72215A | Lever, NO.1 Seat Track Handle Control, RH |
| 72216B | Lever, NO.1 Seat Track Handle Control, LH |
| 72507F | Handle Sub-assy, Rear Seat Reclining Release |
| 72525N | Handle, NO.1 Seat Reclining Adjuster Release, RH |
| 72526J | Handle, NO.1 Seat Reclining Adjuster Release, LH |
| 72551F | Cover, Reclining Link, RH NO.1 |
| 72551G | Cover, Reclining Link, RH NO.2 |
| 72552F | Cover, Reclining Link, LH NO.1 |
| 72552G | Cover, Reclining Link, LH NO.2 |
| 72553B | Protector, Reclining Cover, RH |
| 72553E | Protector, Reclining Cover, RH NO.1 |
| 72554 | Protector, Reclining Cover, LH |
| 72554E | Protector, Reclining Cover, LH NO.1 |
| 72554F | Protector, Reclining Cover, LH NO.2 |
| 72570E | Cable Assy, NO.1 Seat Reclining Adjusting, RH |
| 72570F | Cable Assy, NO.1 Seat Reclining Adjusting, LH |
| 72570G | Cable Assy, NO.2 Seat Reclining Adjusting, RH |
| 72570H | Cable Assy, NO.2 Seat Reclining Adjusting, LH |
| 72573D | Lever, NO.1 Seat Reclining Control, RH |
| 72574A | Lever, Reclining Control, LH |
| 72590G | Cable Assy, Reclining Remote Control, LH |
| 72597D | Bezel, Reclining Remote Control, RH |
| 72598C | Bezel, Reclining Remote Control, LH |
| 72615M | Cover, NO.1 Seatback Lock Striker(FOR RH SEAT) |
| 72615N | Cover, NO.1 Seatback Lock Striker(FOR LH SEAT) |
| 72620R | Cable Assy, Rear NO.1 Seat Lock(FOR RH SEAT) |
| 72620S | Cable Assy, Rear NO.1 Seat Lock(FOR LH SEAT) |
| 72620U | Cable Assy, Rear NO.1 Seat Lock |
| 72650H | Cable Assy, Rear NO.2 Seat Lock, RH |
| 72660N | Cable Assy, Rear NO.2 Seat Cushion Lock, LH |
| 72667E | Bezel, Rear Seatback Lock, Upper |
| 72668G | Bezel, NO.1 Seatback Lock, Lower(FOR RH SEAT) |
| 72670D | Lock Assy, Rear Seat Cushion, RH |
| 72670E | Lock Assy, Rear Seat Cushion, NO.2 RH |
| 72679C | Bezel, Rear Seatback Lock Control |
| 72680E | Lock Assy, Rear Seat Cushion, LH |
| 72680F | Lock Assy, Rear Seat Cushion, NO.2 LH |
| 72690H | Lever Assy, NO.1 Seat Cushion Lock Release, RH |
| 72691D | Striker, Rear Seat Cushion Lock |
| 72830V | Armrest Assy, Rear NO.1 Seat, RH |
| 72830W | Armrest Assy, Rear NO.2 Seat, RH |
| 72830X | Armrest Assy, Rear Seat, Center |
| 72840K | Armrest Assy, Rear NO.1 Seat, LH |
| 72849D | Cap, Seat Armrest, NO.2 |
| 72905A | Link Sub-assy, 3RD Seat, RH |
| 72906A | Link Sub-assy, 3RD Seat, LH |
| 72907G | Cover Sub-assy, Rear Seat Turn |
| 72927F | Cover, Rear Seat Cushion Under, RH |
| 72928E | Cover, Rear Seat Cushion Under, LH |
| 72928G | Cover, Rear NO.1 Seat Cushion Under, LH NO.1 |
| 72928M | Clip, Rear NO.1 Seat Cushion Under Cover |
| 72995P | Clip, Rear Seat Cushion Cover |
| 72996H | Cover, Rear Seatback |
| 73173P | Cover, Rear Seat Belt Hole, RH |
| 73174D | Cover, Rear Seat Belt Hole, LH |
| 73373U | Cover, NO.1 Seat Shoulder Belt, RH NO.1 |
| 73373V | Cover, NO.1 Seat Shoulder Belt, RH NO.2 |
| 73375N | Cover, Rear NO.1 Seat Shoulder Belt, LH NO.1 |
| 73375S | Cover, Rear NO.1 Seat Shoulder Belt, LH NO.2 |
| 76973F | Cover, Rear Under Side, RH |
| 76974F | Cover, Rear Under Side, LH |
| 78065A | Cover Sub-assy, Rear Seat Legrest, RH |
| 78065B | Cover Sub-assy, Rear Seat Legrest, LH |
| 78608C | Cable Sub-assy, Legrest Lock Control(FOR RH SEAT) |
| 78608D | Cable Sub-assy, Legrest Lock Control(FOR LH SEAT) |
| 78609A | Cover Sub-assy, Rear Seat Legrest Lock(FOR RH SEAT) |
| 78609B | Cover Sub-assy, Rear Seat Legrest Lock(FOR LH SEAT) |
| 78630A | Adjuster Assy, FR0NT Seat Side Table |
| 78632D | Cover, Rear Seat Side Table, NO.1 |
| 78632E | Cover, Rear Seat Side Table, NO.2 |
| 78632F | Clip, Rear Seat Side Table Cover |
| 78639B | Clip, Rear Seat Side Table |
| 78656J | Cover, Rear Seat Legrest, RH |
| 78656K | Cover, Rear Seat Legrest, LH |
| 78656N | Cover, Rear Seat Legrest, RH NO.2 |
| 78656P | Cover, Rear Seat Legrest, LH NO.2 |
| 78987B | Cover, Rear NO.1 Seat Footrest, NO.1 LH |
| 78988G | Cover, Rear Seat Footrest, NO.2 |
| 78990B | Adjuster Assy, NO.1 Seat Footrest(FOR RH SEAT) |
| 78990C | Adjuster Assy, NO.1 Seat Footrest(FOR LH SEAT) |
| 79011B | Cover Sub-assy, NO.1 Seat Cushion, RH |
| 79012A | Cover Sub-assy, NO.1 Seat Cushion, LH |
| 79013D | Cover Sub-assy, NO.1 Seatback, RH |
| 79014B | Cover Sub-assy, NO.1 Seatback, LH |
| 79021D | Cover Sub-assy, NO.2 Seat Cushion, RH |
| 79022B | Cover Sub-assy, NO.2 Seat Cushion, LH |
| 79023D | Cover Sub-assy, NO.2 Seatback, RH |
| 79024D | Cover Sub-assy, NO.2 Seatback, LH |
| 79030C | Leg Assy, Rear NO.2 Seat, RH |
| 79040C | Leg Assy, Rear NO.2 Seat, LH |
| 79103B | Frame Sub-assy, NO.1 Seatback, RH |
| 79104A | Frame Sub-assy, NO.1 Seatback, LH |
| 79105G | Leg Sub-assy, NO.1 Seat, RH |
| 79106B | Leg Sub-assy, NO.1 Seat, LH |
| 79135C | Pad, NO.1 Seat Cushion, RH |
| 79136C | Pad, NO.1 Seat Cushion, LH |
| 79175F | Pad, NO.1 Seatback, RH |
| 79185A | Pad, NO.1 Seatback, LH |
| 79203B | Frame Sub-assy, NO.2 Seatback, RH |
| 79204C | Frame Sub-assy, NO.2 Seatback, LH |
| 79235F | Pad, NO.2 Seat Cushion, RH |
| 79236G | Cover, NO.2 Seat Leg, RH |
| 79236P | Cover, NO.1 Seat Leg, NO.1(FOR LH SEAT) |
| 79245A | Pad, NO.2 Seat Cushion, LH |
| 79246H | Cover, NO.2 Seat Leg, LH |
| 79246Q | Cover, Rear Seat Leg, RH (FOR LH SEAT) |

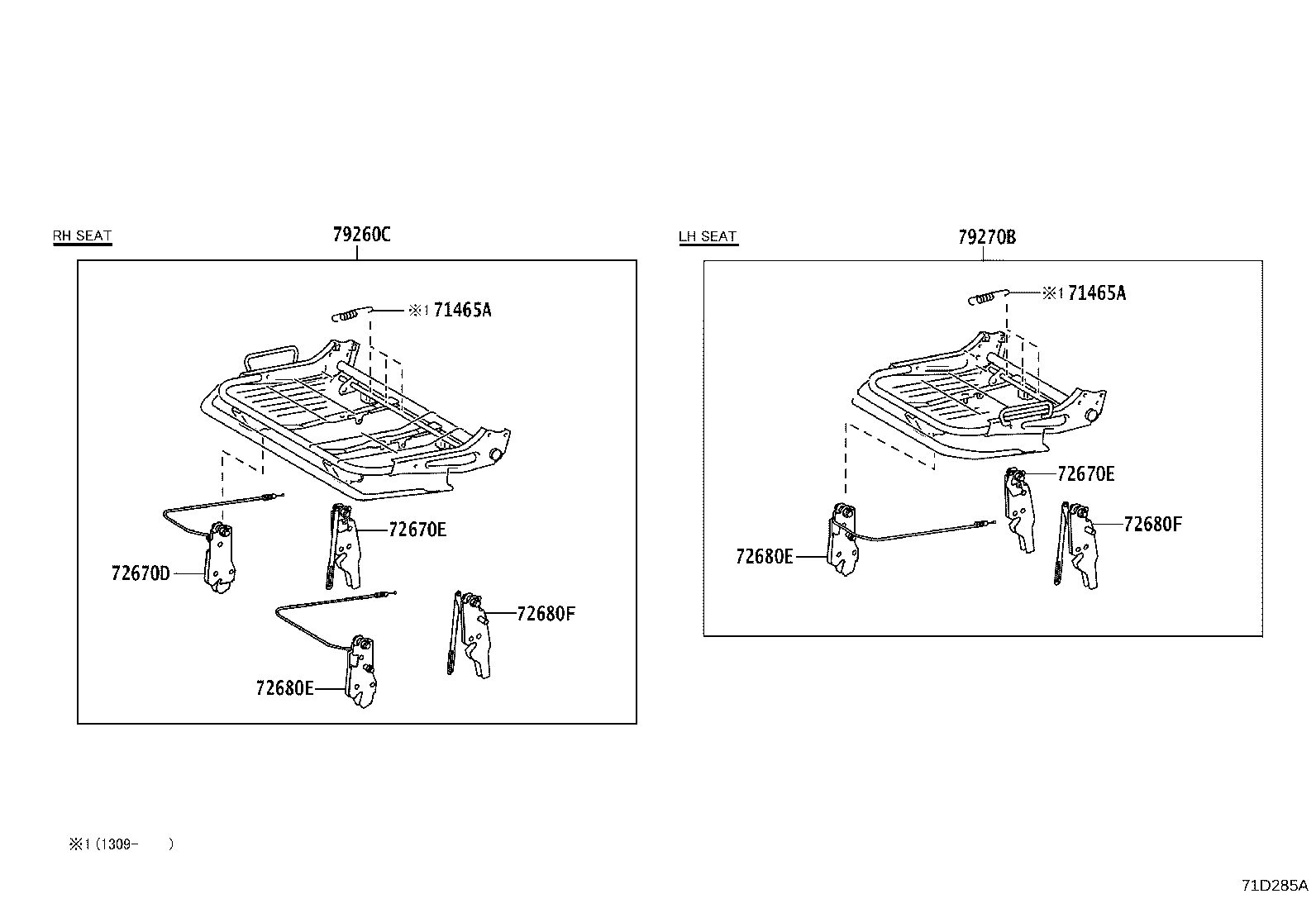

| 79260C | Spring Assy, NO.2 Seat Cushion, RH |
| 79270B | Spring Assy, NO.2 Seat Cushion, LH |
| 79273D | Cover, NO.2 Seat Hinge, Rear RH |
| 79273E | Cover, NO.2 Seat Hinge, Rear LH |
| 79275F | Pad, NO.2 Seatback, RH |
| 79285C | Pad, NO.2 Seatback, LH |
| 79621B | Stopper, NO.2 Seat Cushion |
| 79908A | Plate Sub-assy, Seat Hinge, LH |
| 79956V | Cover, Rear Seat Leg Side, RH |
| 79956W | Cover, Rear Seat Leg Side, LH |
| 79957D | Pad, Rear Seat Leg Side |
| 79959E | Cover, NO.1 Seat Leg, RH |
| 79959F | Cover, NO.1 Seat Leg, LH |
| 79959G | Cover, NO.2 Seat Leg, RH NO.1 |
| 79959J | Cover, NO.2 Seat Leg, LH NO.1 |
| 79959L | Clip, NO.2 Seat Leg Cover, RH |
| 79959M | Clip, NO.2 Seat Leg Cover, LH |
| 79959S | Cover, Rear Seat Leg, RH |
| 79J68B | Clip |
| 84920Q | Switch Assy, Power Seat |
| 84920R | Switch Assy, Power Seat |
| 85801B | Motor Assy, Power Seat(FOR RH SEAT) |
| 85801C | Motor Assy, Power Seat(FOR LH SEAT) |
| 85996K | Clip(FOR RELAY BRACKET) |
| 85996M | Bracket, Relay, NO.1 |
| 85996N | Bracket, Relay, NO.2 |
| 85H20 | Motor Assy, Power Seat |
| 89437W | Cover, Sensor |
| C2821B | Seal, Front Panel, NO.1 |
| C3381C | Cover, Slide Step, NO.1 |
| C3382C | Cover, Slide Step, NO.2 |
| C4109D | Housing Sub-assy, Slide Door Lock, Rear |
| C6359A | Cap, Protector Bar |

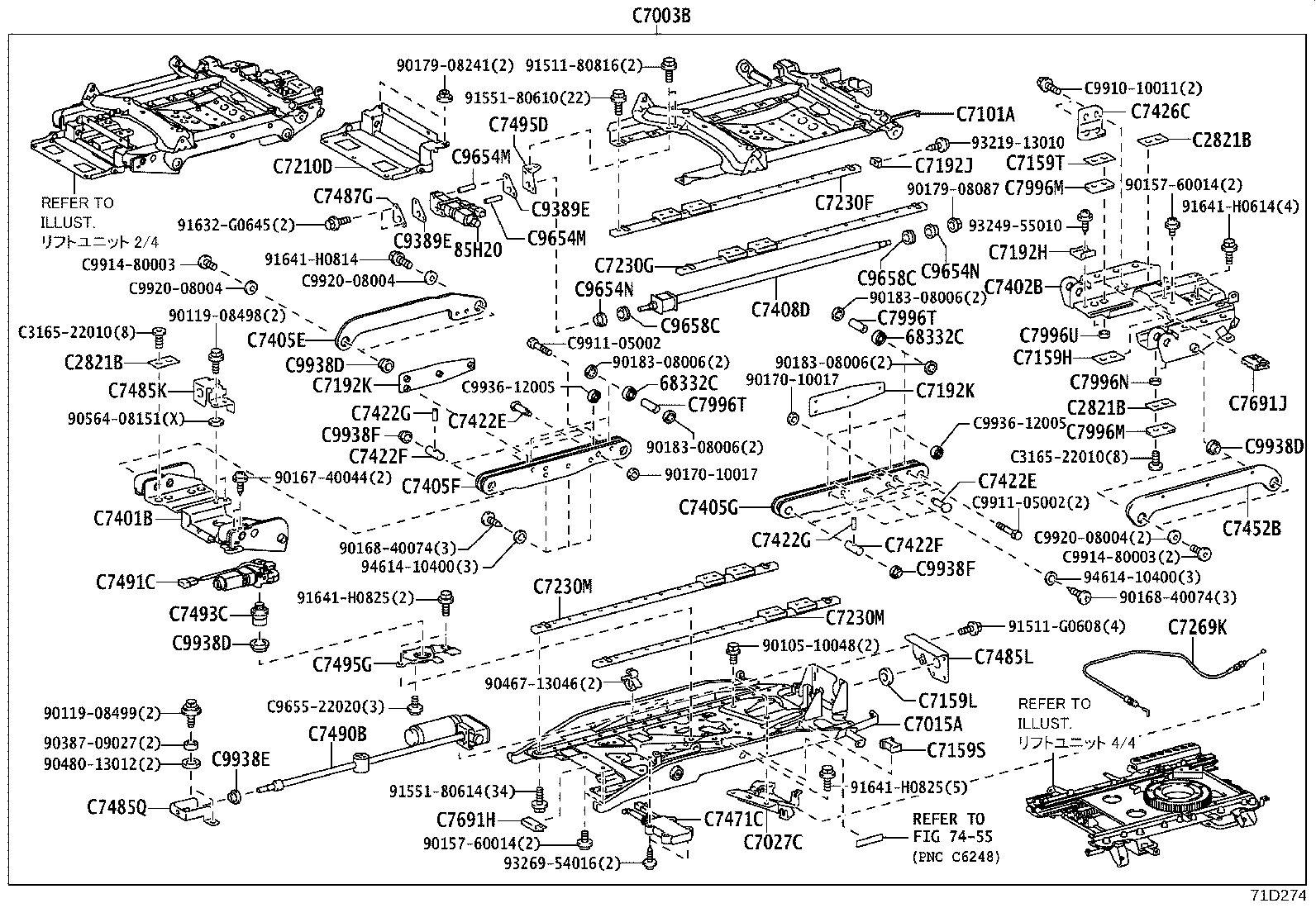

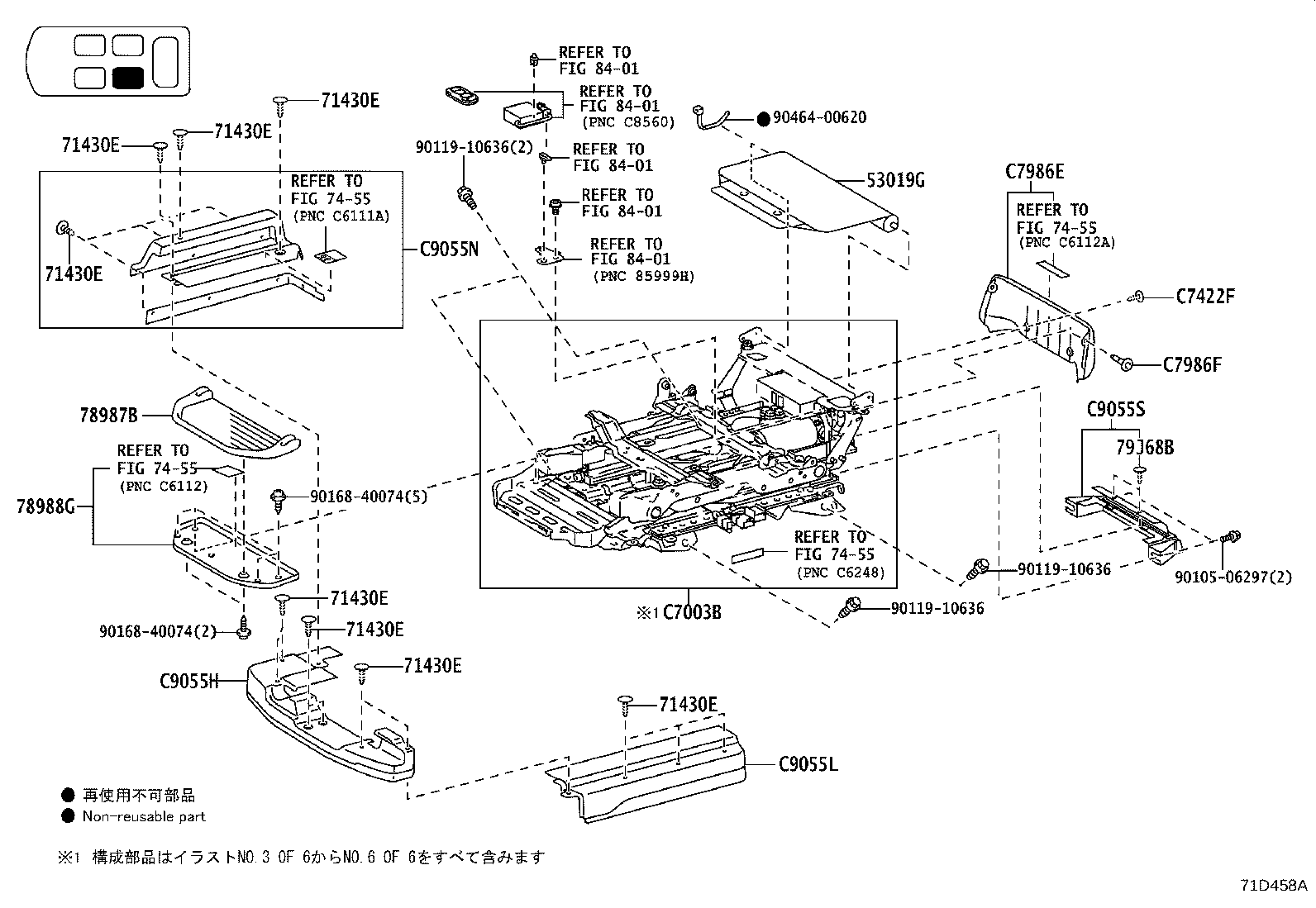

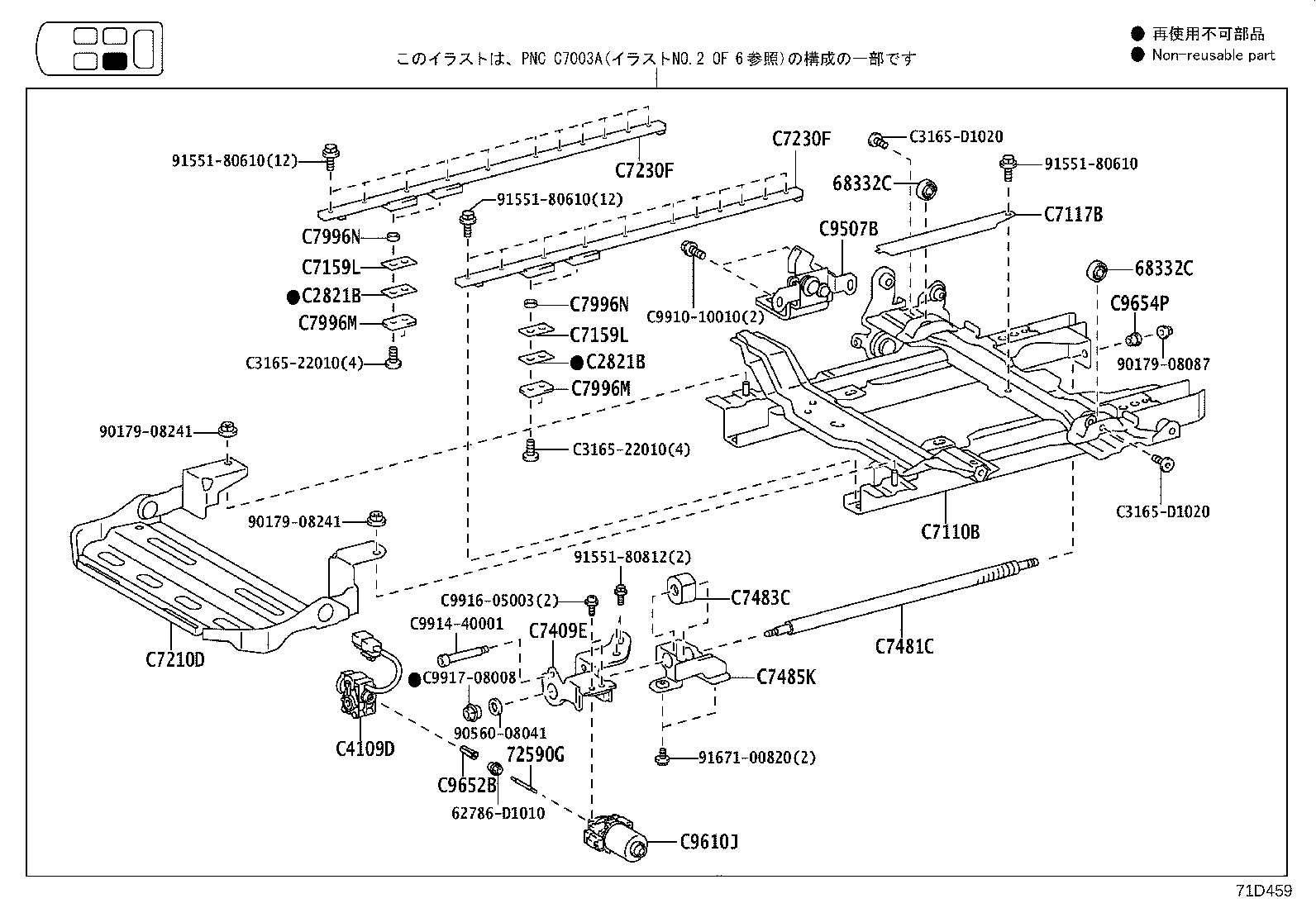

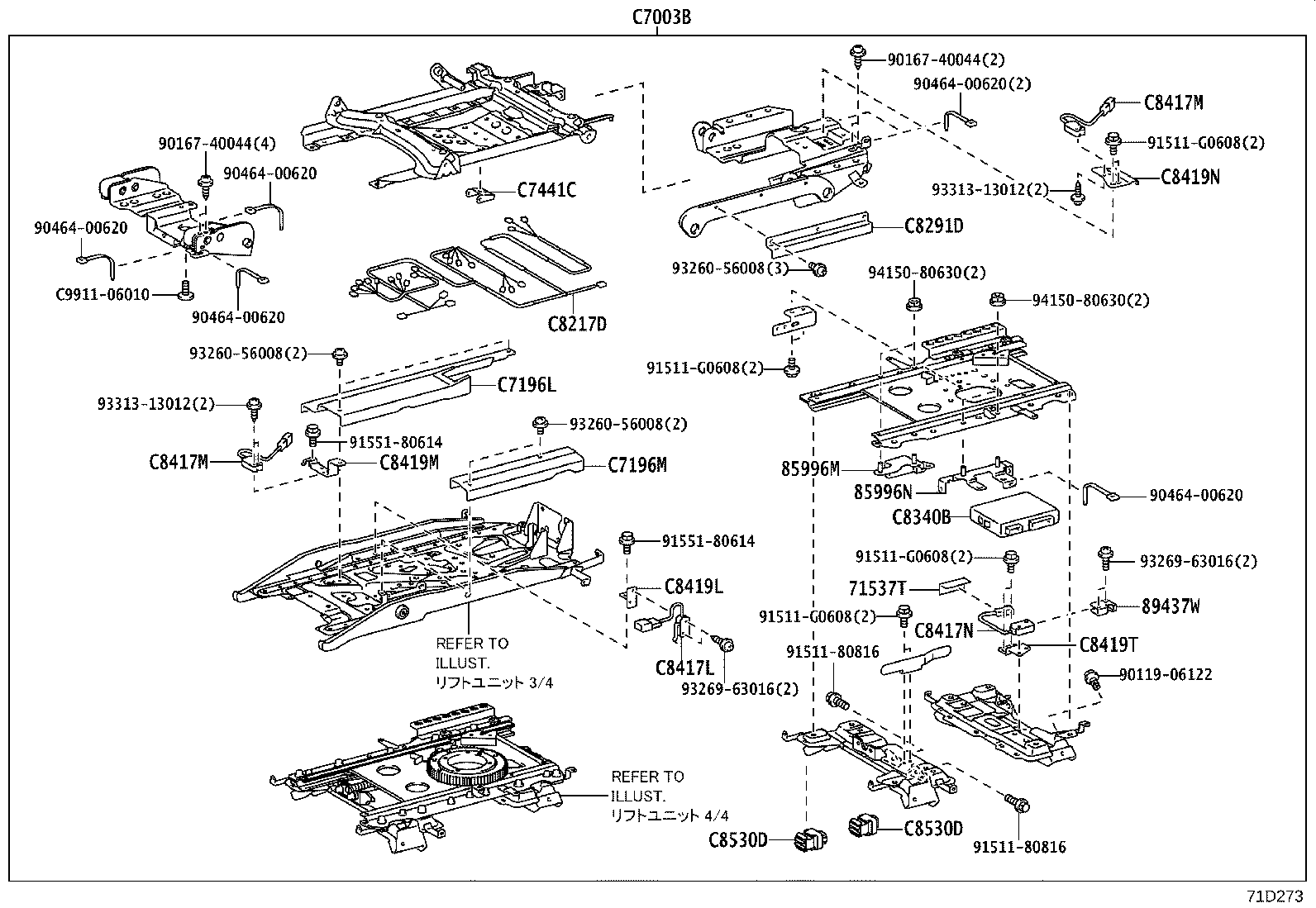

| C7003B | Lift Unit, Rear Seat |
| C7015A | Panel Sub-assy, Turn Table |

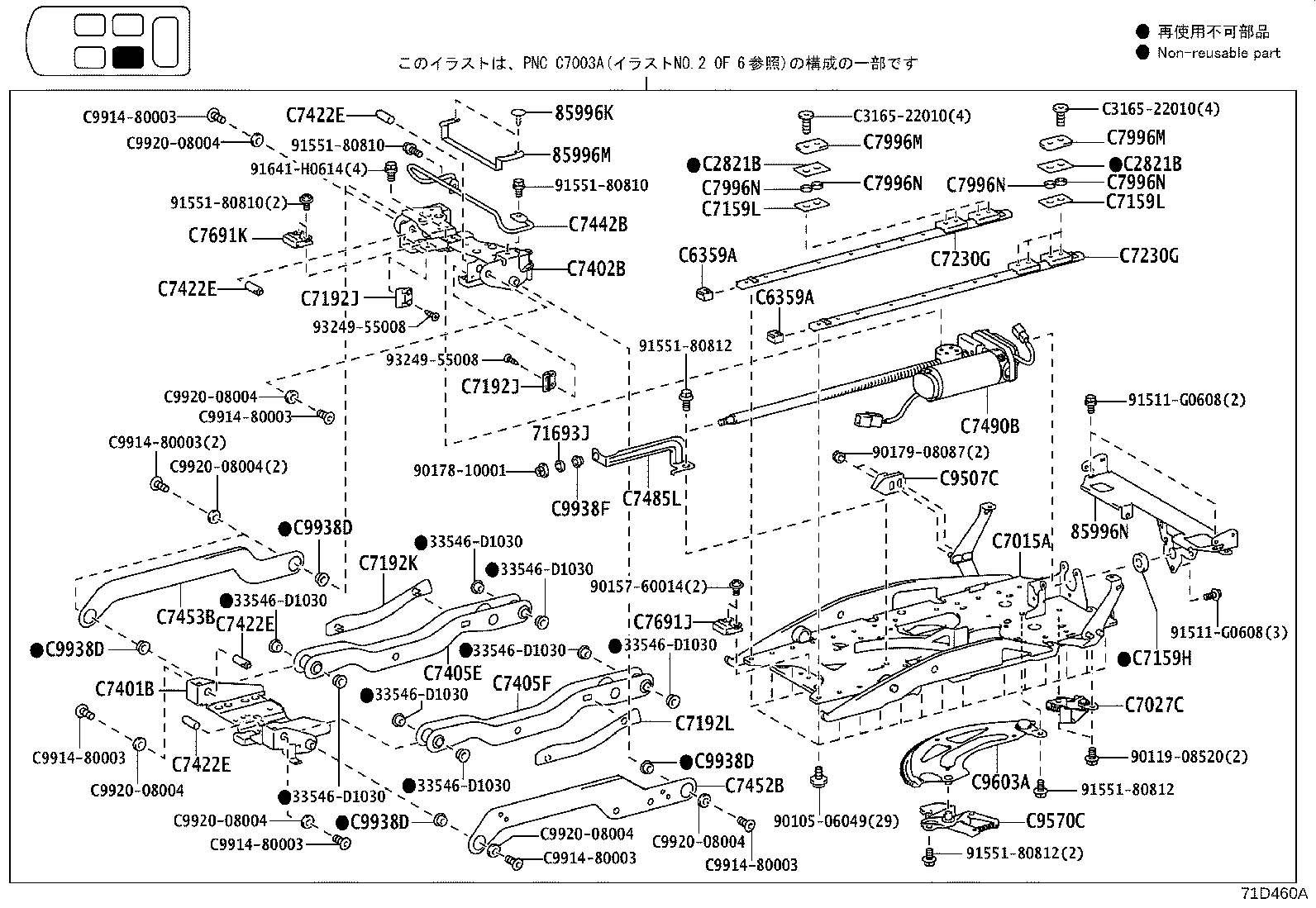

| C7027C | Lock Sub-assy, Welcab Seat Turn |
| C7101A | Bracket Sub-assy, Seat Holder, Front |
| C7103D | Panel Sub-assy, Welcab Seat Leg, NO.1 |
| C7103G | Panel Sub-assy, Welcab Seat Leg, NO.2 |

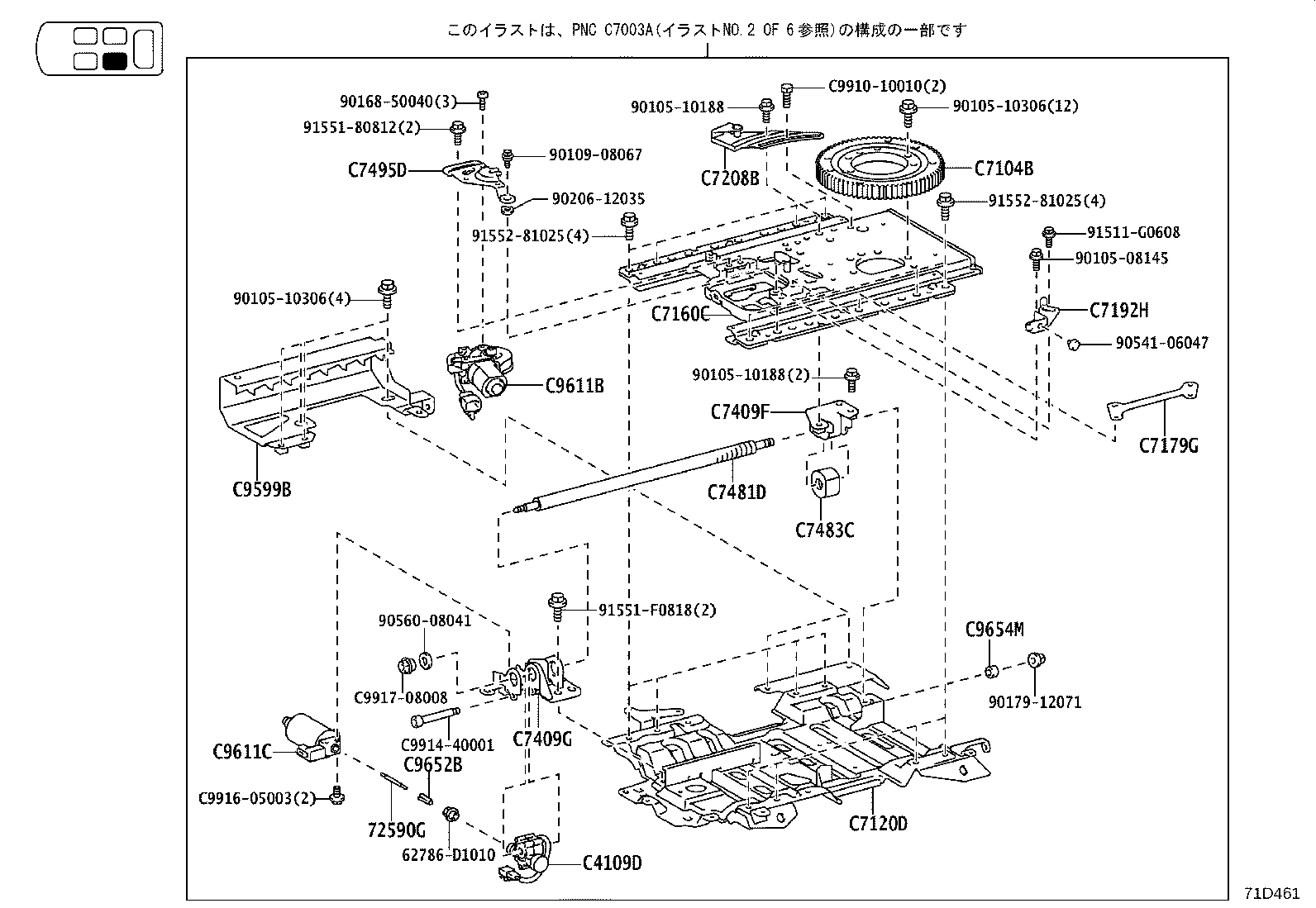

| C7104B | Plate Sub-assy, Seat Turn |
| C7110B | Bracket Sub-assy, Seat Holder, Rear |
| C7111A | Bracket, Seat Holder, Front |
| C7117B | Plate, Seat Holder, LH |
| C7120D | Leg Assy, Welcab Seat |
| C7159H | Cushion, Welcab Seat Leg Stopper |
| C7159L | Cushion, Welcab Seat Leg Stopper, NO.1 |
| C7159S | Cushion, Welcab Seat Leg Stopper, NO.3 |
| C7159T | Cushion, Welcab Seat Leg Stopper, NO.4 |
| C7160C | Panel Assy, Slide Table |
| C7179G | Bracket, Welcab Seat Cover NO.1 |
| C7192H | Plate, Seat Holder Stopper, NO.1 |
| C7192J | Plate, Seat Holder Stopper, NO.2 |
| C7192K | Plate, Seat Holder Stopper, NO.3 |
| C7192L | Plate, Seat Holder Stopper, NO.4 |
| C7196F | Cover, Turn Table, NO.1 |
| C7196L | Cover, Turn Table, NO.2 |
| C7196M | Cover, Turn Table, NO.3 |
| C7208B | Plate Sub-assy, Seat Turn Lock |
| C7210D | Footrest Assy, Welcab Seat |
| C7227C | Carpet, Welcab Seat Footrest Step |
| C7230F | Track Assy, Welcab Seat, NO.1 |
| C7230G | Track Assy, Welcab Seat, NO.2 |
| C7230M | Track Assy, Welcab Seat, NO.3 |
| C7269K | Cable, Seat Turn Lock Release |
| C7401B | Guide Sub-assy, Welcab Seat, Front |
| C7402B | Guide Sub-assy, Welcab Seat, Rear |
| C7405E | Arm Sub-assy, Welcab Seat Link, NO.1 |
| C7405F | Arm Sub-assy, Welcab Seat Link, NO.2 |
| C7405G | Arm Sub-assy, Welcab Seat Link, NO.3 |
| C7408D | Rod Sub-assy, Welcab Seat, NO.1 |
| C7408E | Rod Sub-assy, Welcab Seat, NO.2 |
| C7409E | Bracket Sub-assy, Welcab Seat Rod Support, NO.1 |
| C7409F | Bracket Sub-assy, Welcab Seat Rod Support, NO.2 |
| C7409G | Bracket Sub-assy, Welcab Seat Rod Support, NO.3 |
| C7422E | Pin, Welcab Seat Arm Guide, NO.1 |
| C7422F | Pin, Welcab Seat Arm Guide, NO.2 |
| C7422G | Pin, Welcab Seat Arm Guide, NO.3 |
| C7426C | Bracket, Welcab Seat Guide, NO.2 |
| C7441C | Guide, Welcab Seat Cable |
| C7442B | Guard, Welcab Seat Cable |
| C7452B | Arm, Welcab Seat Link, NO.2 |
| C7453B | Arm, Welcab Seat Link, NO.3 |
| C7471C | Control, Welcab Seat Lock |
| C7481C | Rod, Welcab Seat, NO.1 |
| C7481D | Rod, Welcab Seat, NO.2 |
| C7483C | Gear Welcab Seat Leg, NO.1 |
| C7485K | Bracket, Welcab Seat Rod Support, NO.1 |
| C7485L | Bracket, Welcab Seat Rod Support, NO.2 |
| C7485Q | Bracket, Welcab Seat Rod Support, NO.5 |
| C7485R | Bracket, Welcab Seat Rod Support, NO.3 |
| C7485S | Bracket, Welcab Seat Rod Support, NO.4 |
| C7487G | Plate, Welcab Seat Rod Support, NO.2 |
| C7487H | Plate, Welcab Seat Rod Support, NO.1 |
| C7488C | Plate, Welcab Seat Rod Support, NO.2 |
| C7490B | Cylinder Assy, Welcab Seat |
| C7491C | Moter, Welcab Seat |
| C7493C | Gear, Welcab Seat Motor |
| C7495D | Bracket, Welcab Seat Motor, NO.1 |
| C7495G | Bracket, Welcab Seat Motor, NO.2 |
| C7691H | Cushion, Seat Flat, NO.2 RH |
| C7691J | Cushion, Seat Flat, NO.1 RH |
| C7691K | Cushion, Seat Flat, NO.1 RH |
| C7986E | Cover, Rear Seat Turn Guard |
| C7986F | Clip, Rear Seat Turn Guard Cover |
| C7996M | Spacer, Turn Seat |
| C7996N | Spacer, Turn Seat, NO.2 |
| C7996T | Spacer, Turn Seat, NO.3 |
| C7996U | Spacer, Turn Seat, NO.4 |
| C7998C | Plate, Turn Seat Leg, Lower |
| C8217D | Wire, Welcab Seat Main |

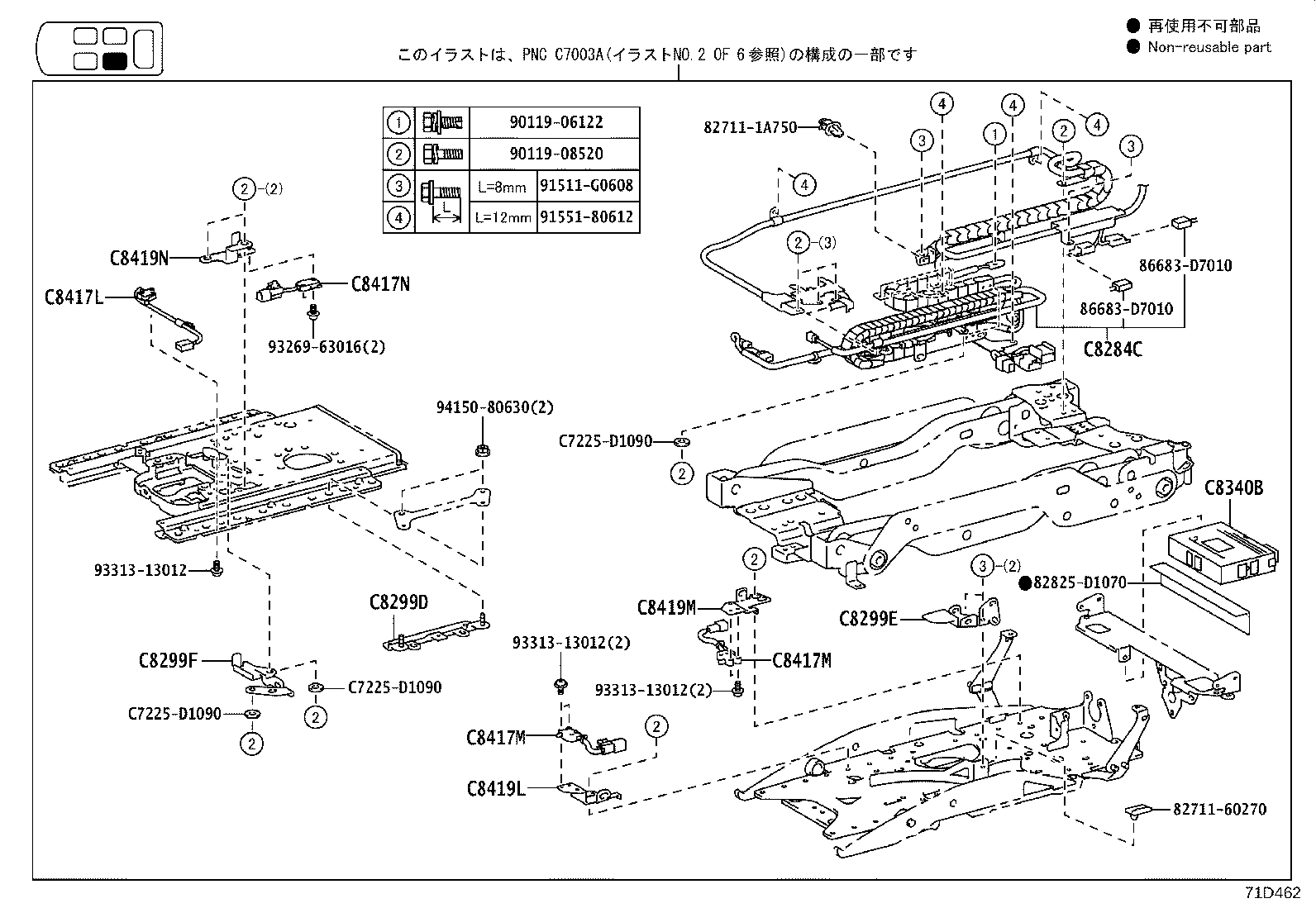

| C8284C | Wire, Power Lift Main |
| C8291D | Protector, Tecs Wiring Harness, NO.1 |
| C8299D | Bracket, Welcab Seat Harness Connector, NO.1 |
| C8299E | Bracket, Welcab Seat Harness Connector, NO.2 |
| C8299F | Bracket, Welcab Seat Harness Connector, NO.3 |
| C8340B | Computer Assy, Welcab Device Control |
| C8417L | Switch, Limit, NO.1 |
| C8417M | Switch, Limit, NO.2 |
| C8417N | Switch, Limit, NO.3 |
| C8419L | Bracket, Limit Switch, NO.1 |
| C8419M | Bracket, Limit Switch, NO.2 |
| C8419N | Bracket, Limit Switch, NO.3 |
| C8419T | Bracket, Limit Switch, NO.4 |
| C8530D | Relay Assy, Power Lift Motor |
| C9055H | Cover Sub-assy, Power Lift, NO.1 |
| C9055L | Cover Sub-assy, Power Lift, NO.2 |
| C9055N | Cover Sub-assy, Power Lift, NO.3 |
| C9055S | Cover Sub-assy, Power Lift, NO.4 |
| C9389E | Cushion, Platform Stopper |
| C9507B | Lock Sub-assy, Platform, NO.1 |
| C9507C | Lock Sub-assy, Platform, NO.2 |
| C9570C | Lock Assy, Platform |
| C9599B | Hook, Platform Safety Lock |
| C9602C | Rod Sub-assy, Power Lift Cylinder |
| C9603A | Gear Sub-assy, Power Lift |
| C9610J | Motor Assy, Power Lift |
| C9610K | Motor Assy, Lift UP Seat Turn |
| C9611B | Motor, Power Lift, NO.1 |
| C9611C | Motor, Power Lift, NO.2 |
| C9652B | Cap, Power Lift Cylinder, NO.1 |
| C9654M | Collar, Power Lift Cylinder, NO.1 |
| C9654N | Collar, Power Lift Cylinder, NO.2 |
| C9654P | Collar, Power Lift Cylinder, NO.3 |
| C9658C | Plate, Power Lift Cylinder Rod |
| C9691C | Cover, Power Lift Motor |
| C9938D | Bush, NO.1 |
| C9938E | Bush, NO.2 |
| C9938F | Bush, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
