Toyota Estima Emina/Lucida
1992-01 → 1999-12 · chassis CXR1#,2#,TCR1#,2# · catalogue 653140 · Japan
Discontinued model
Data version 2000-07
Radiator & Water Outlet

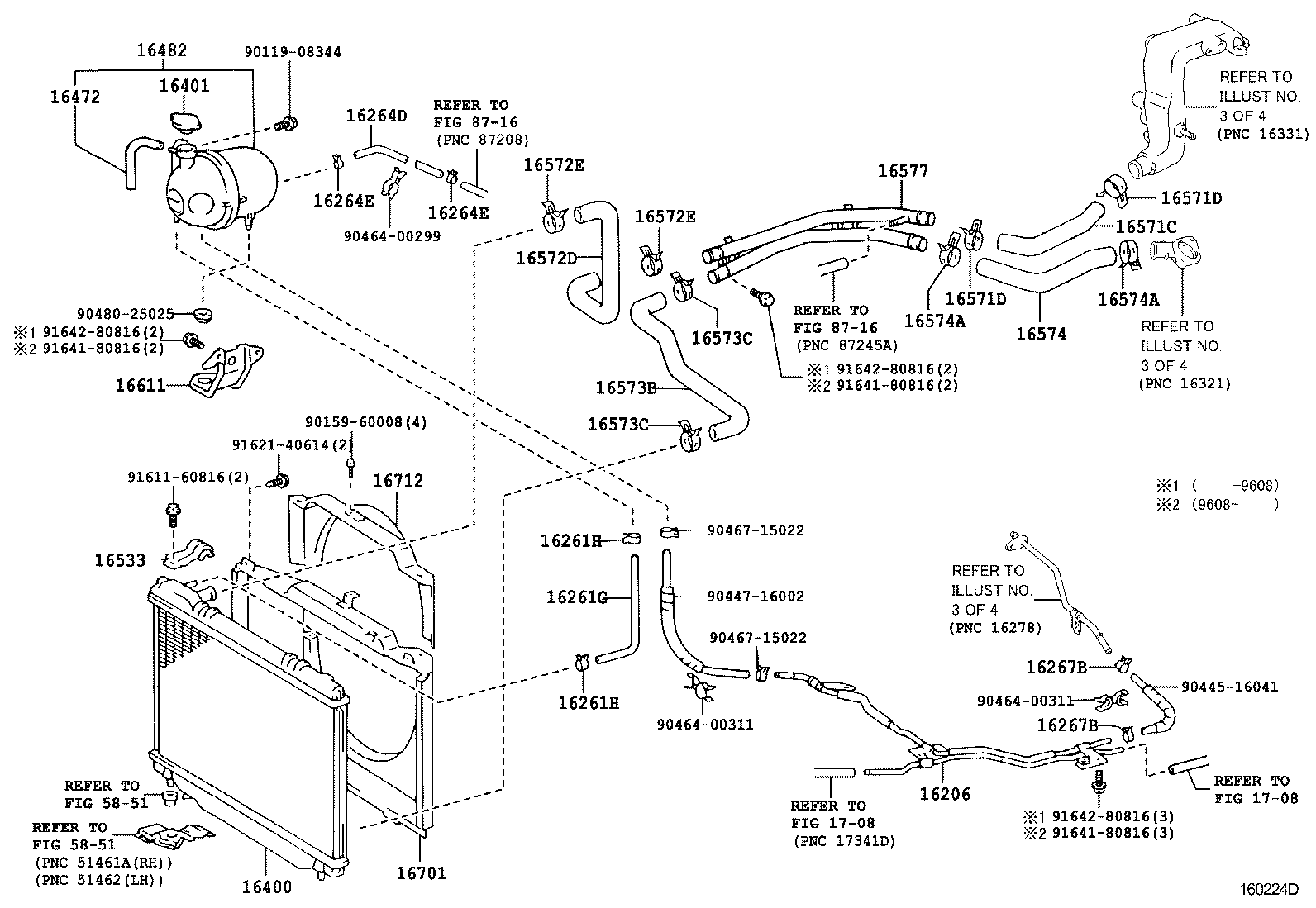

104 part groups · 18 illustrations

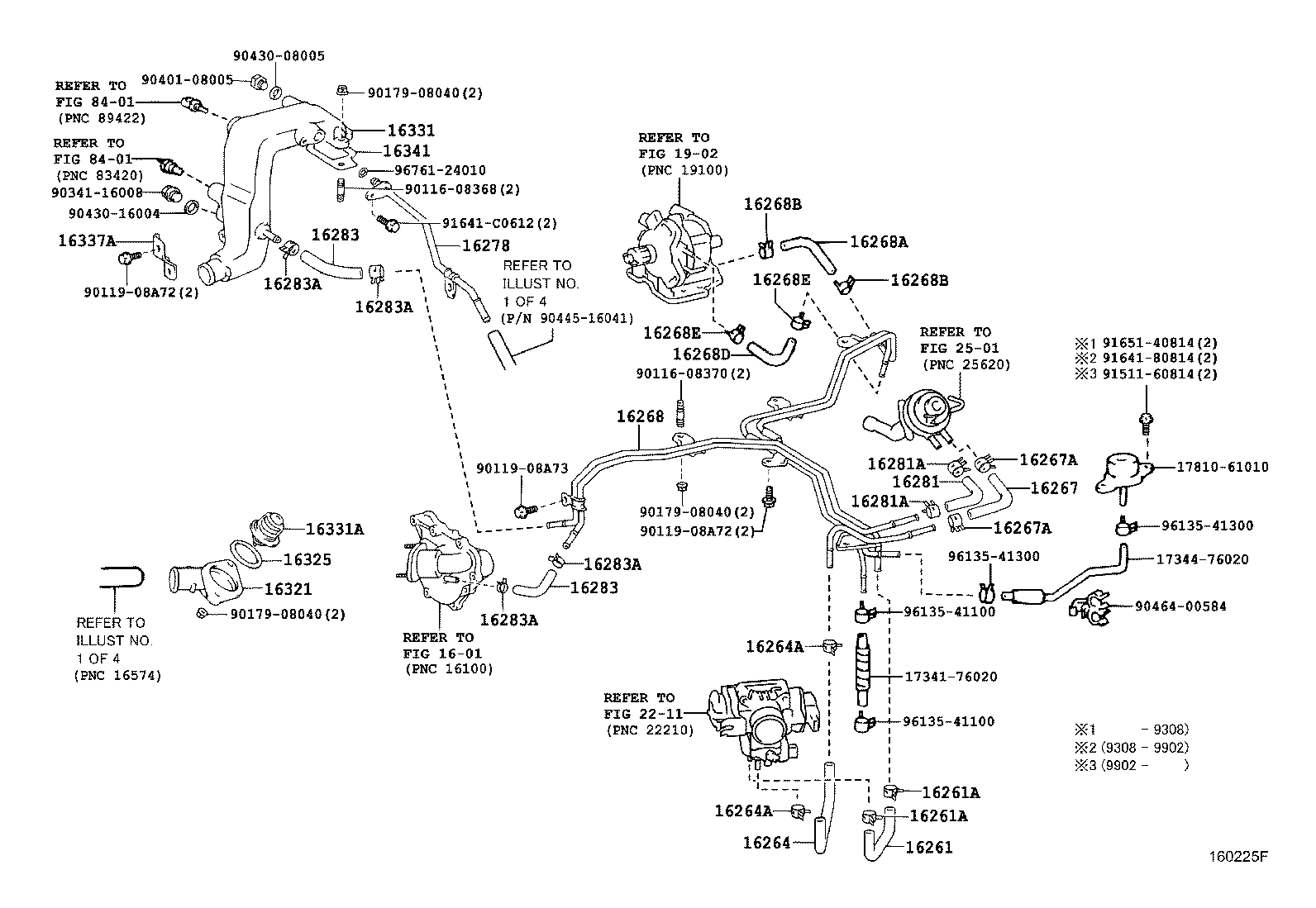

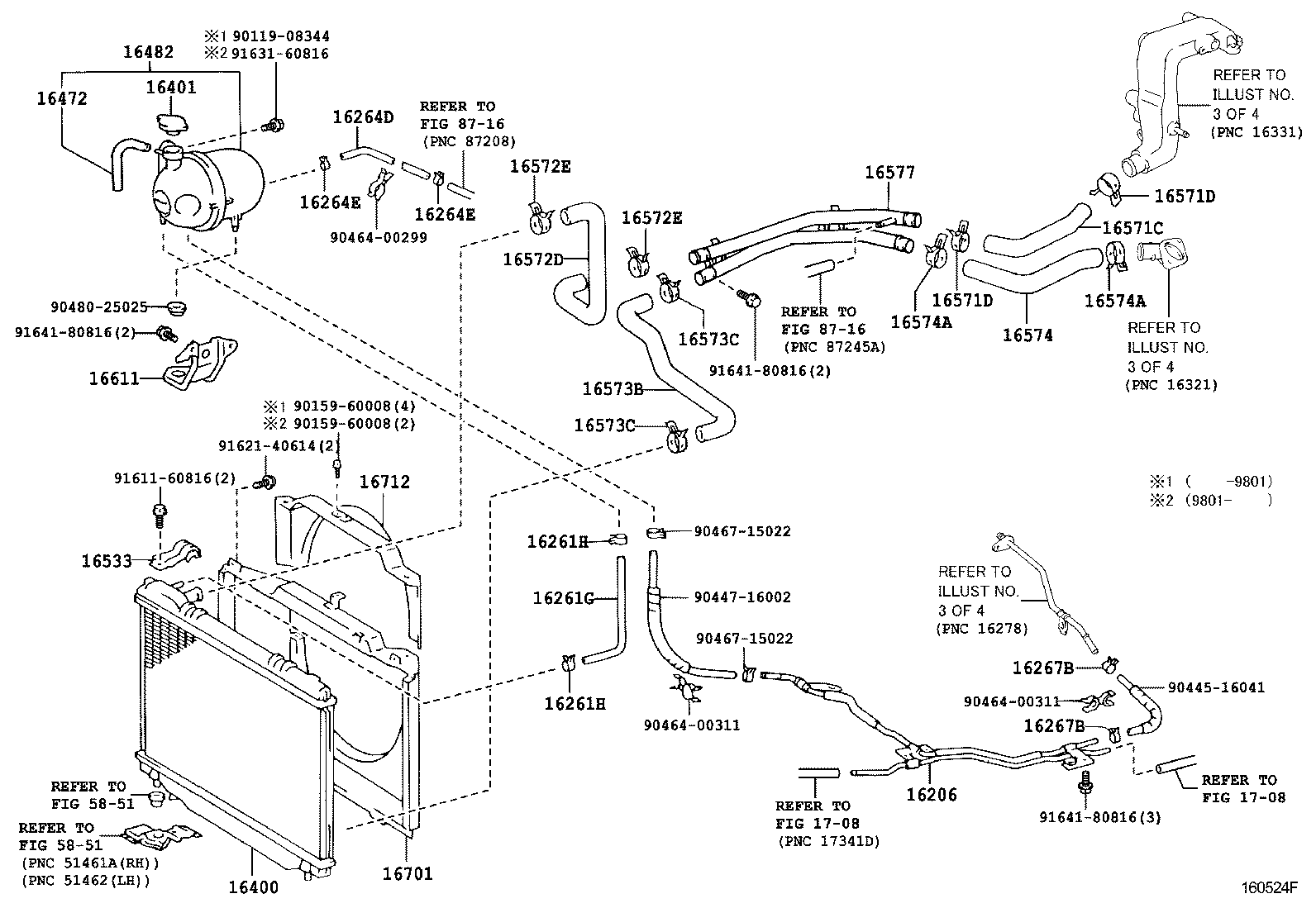

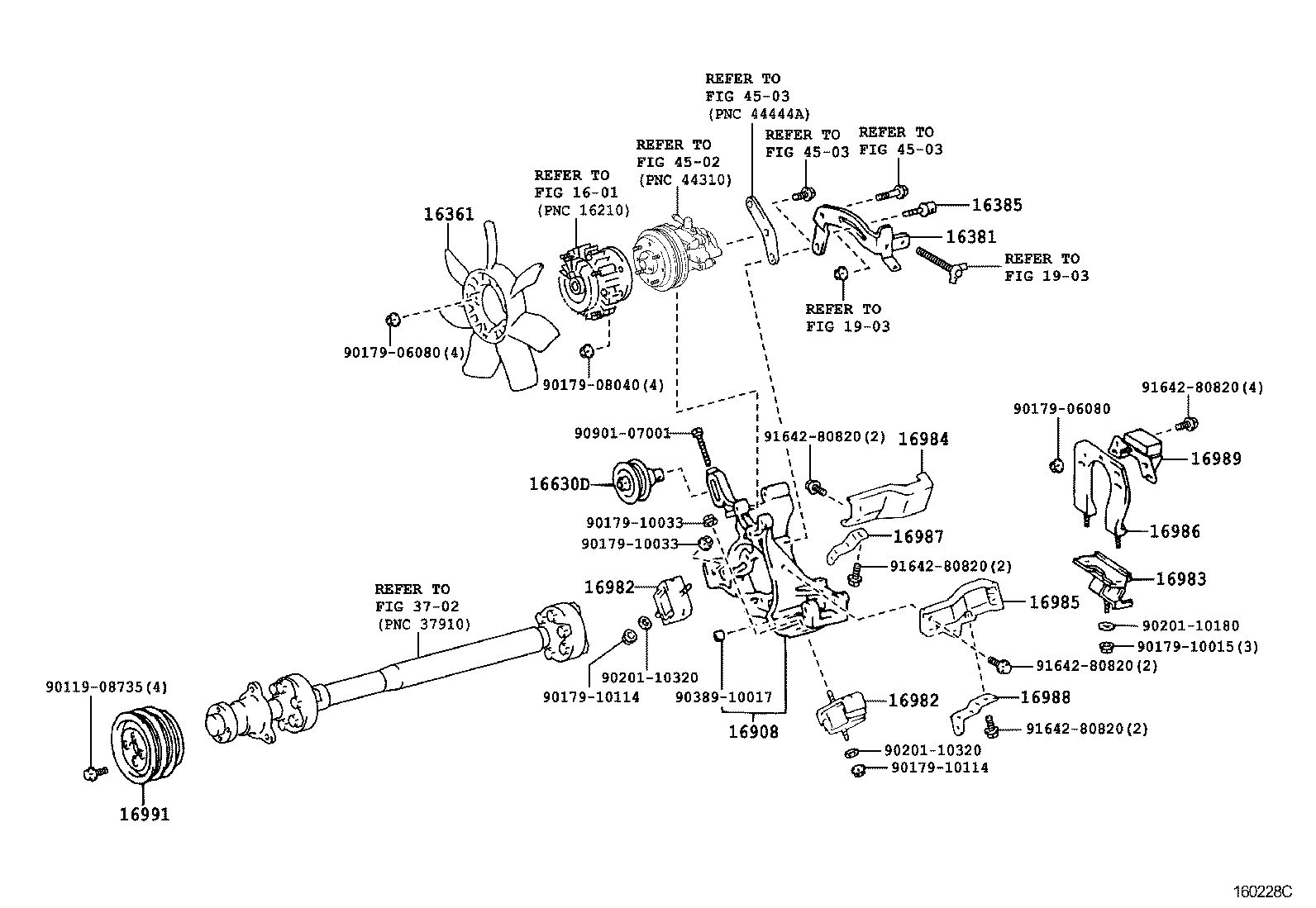

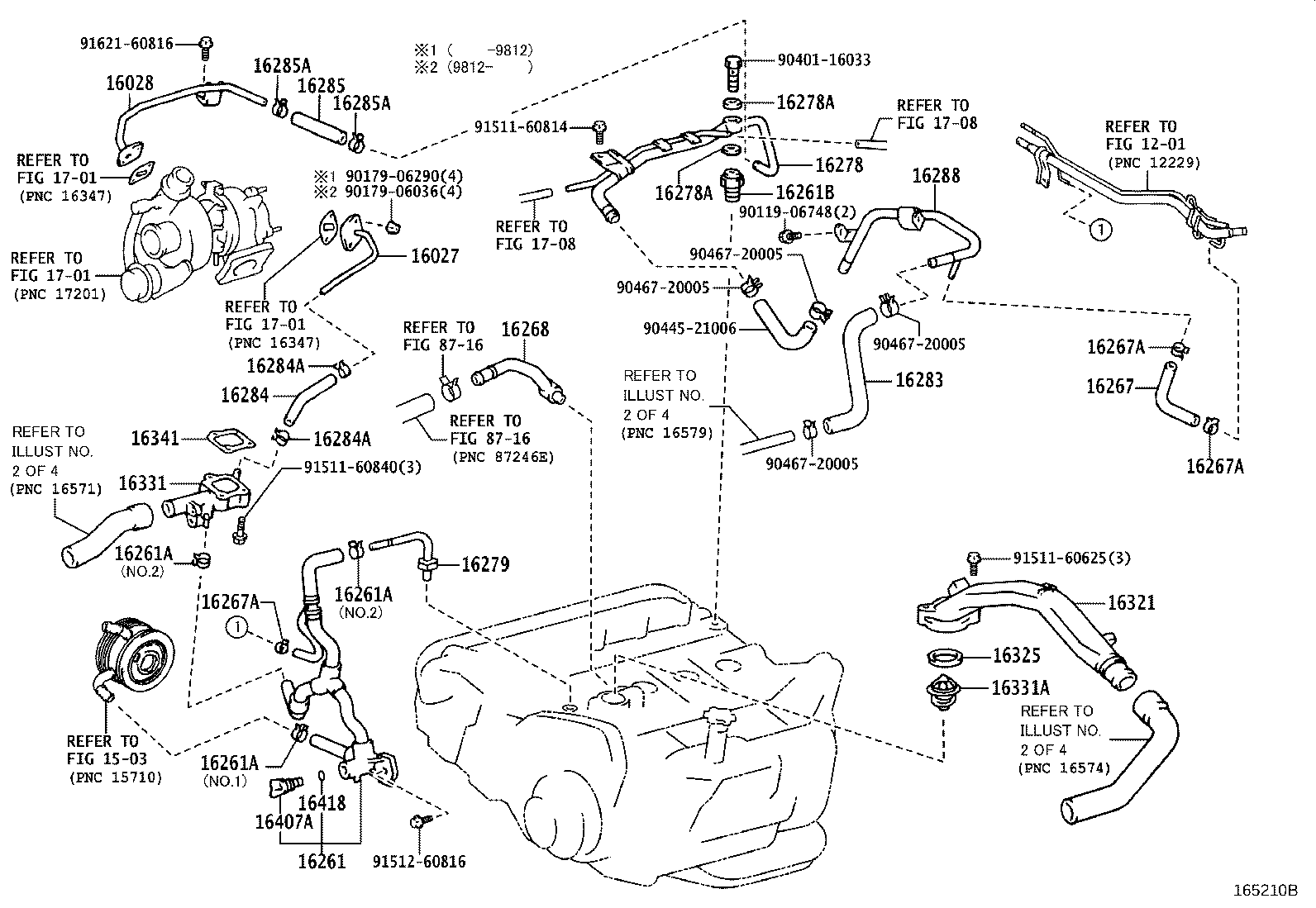

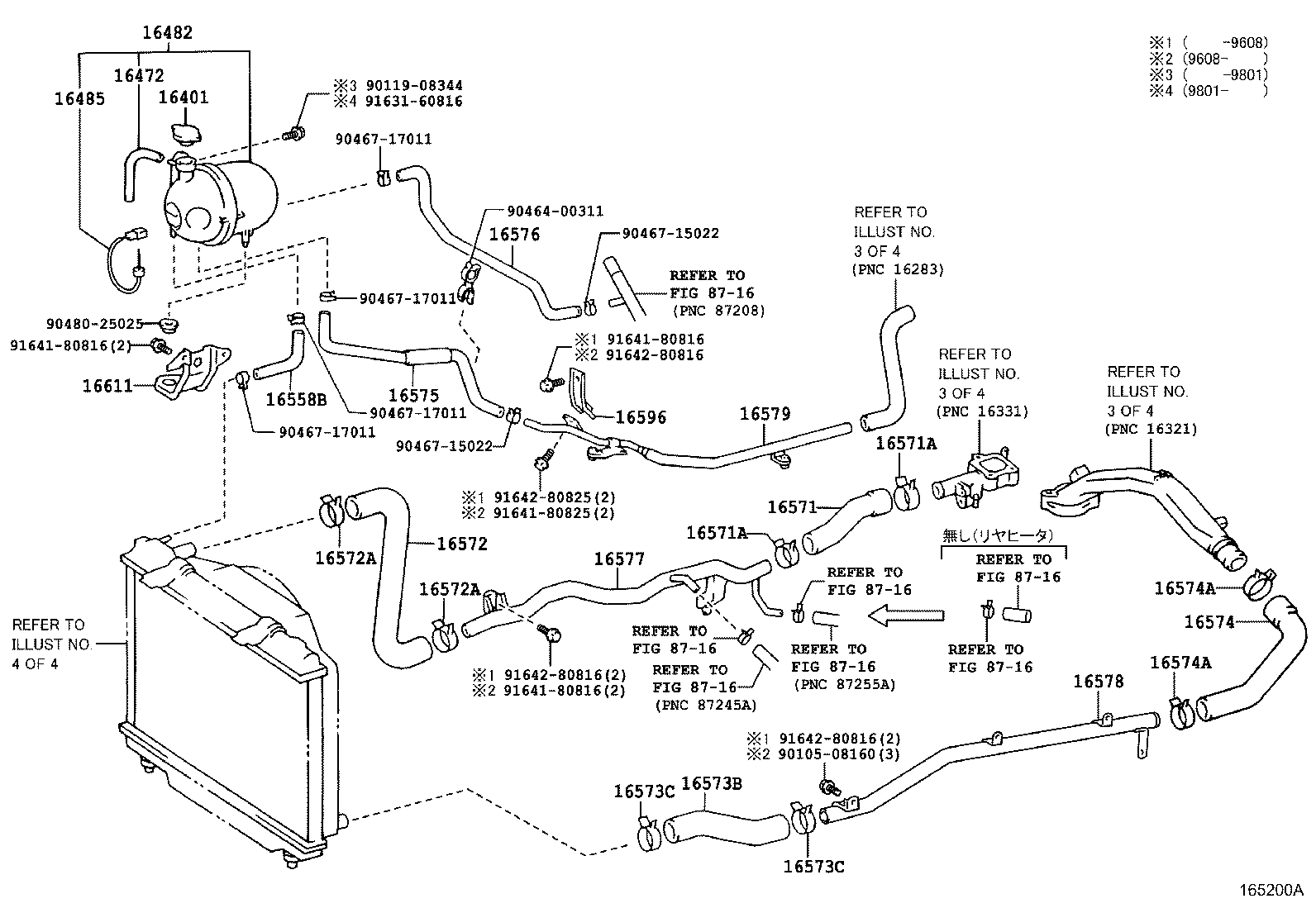

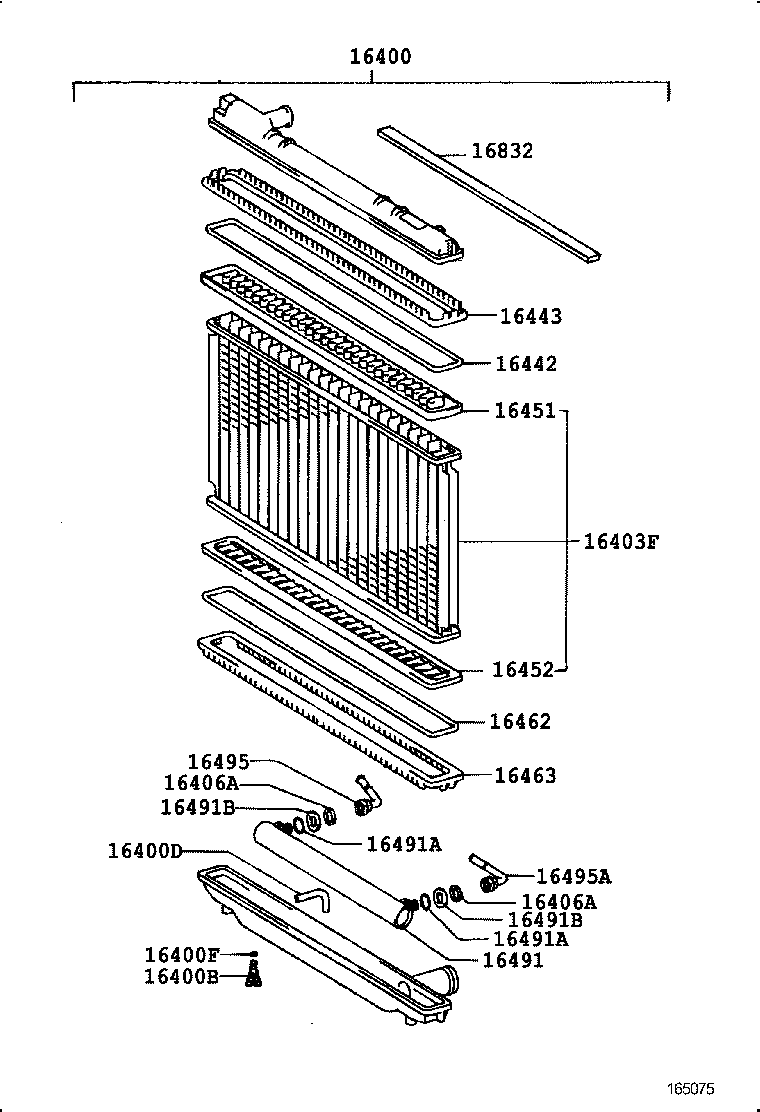

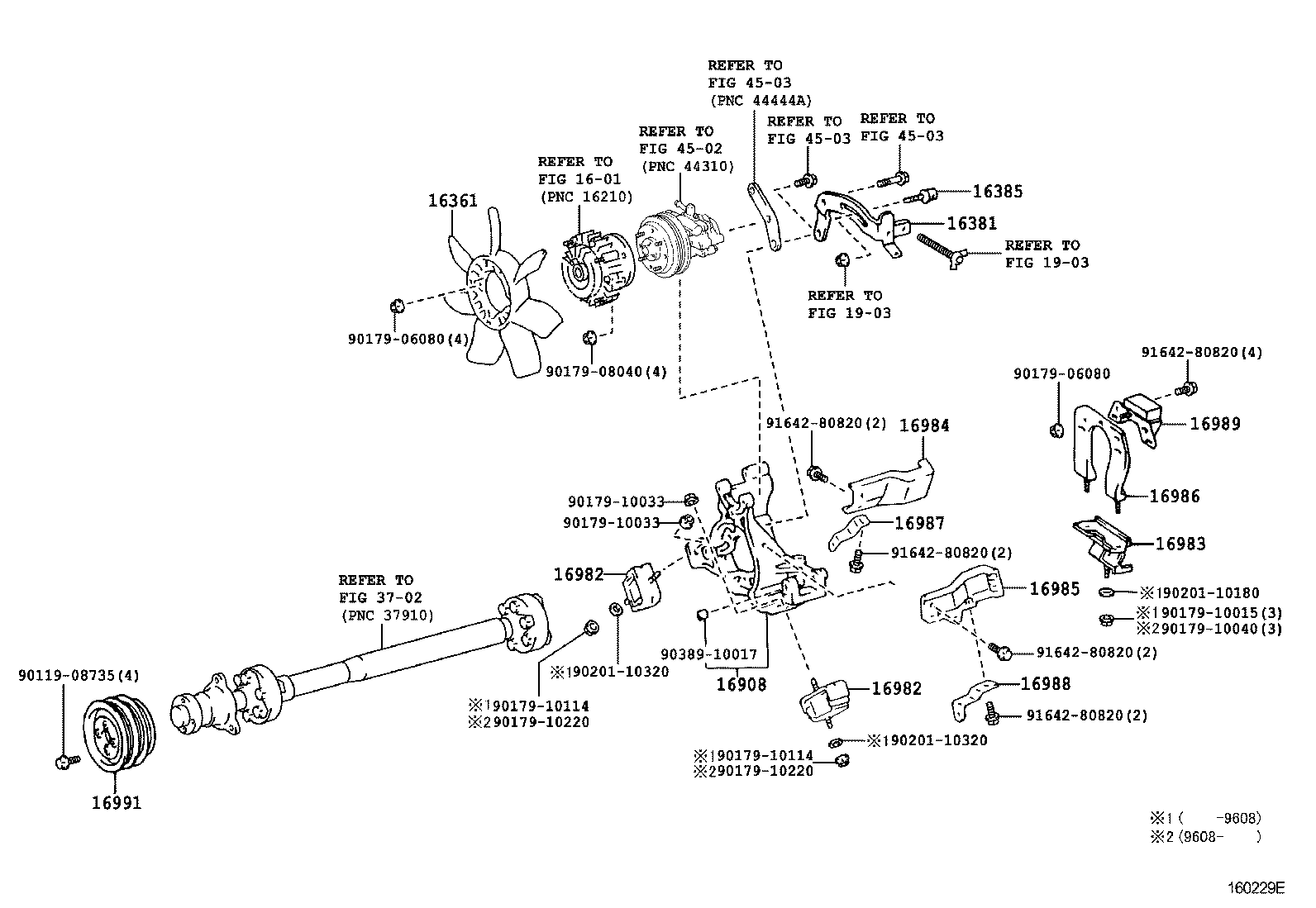

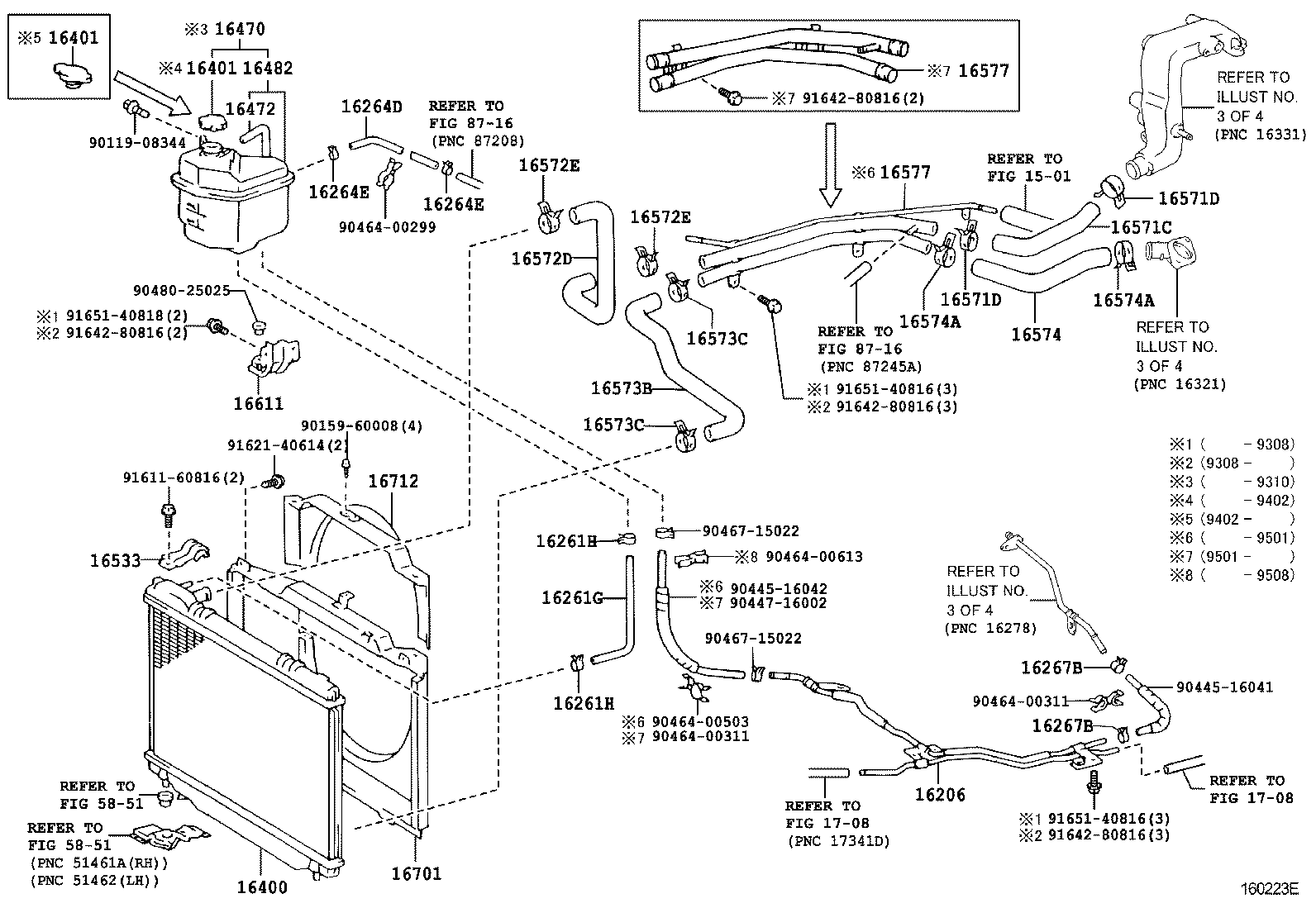

Illustrations
Part groups

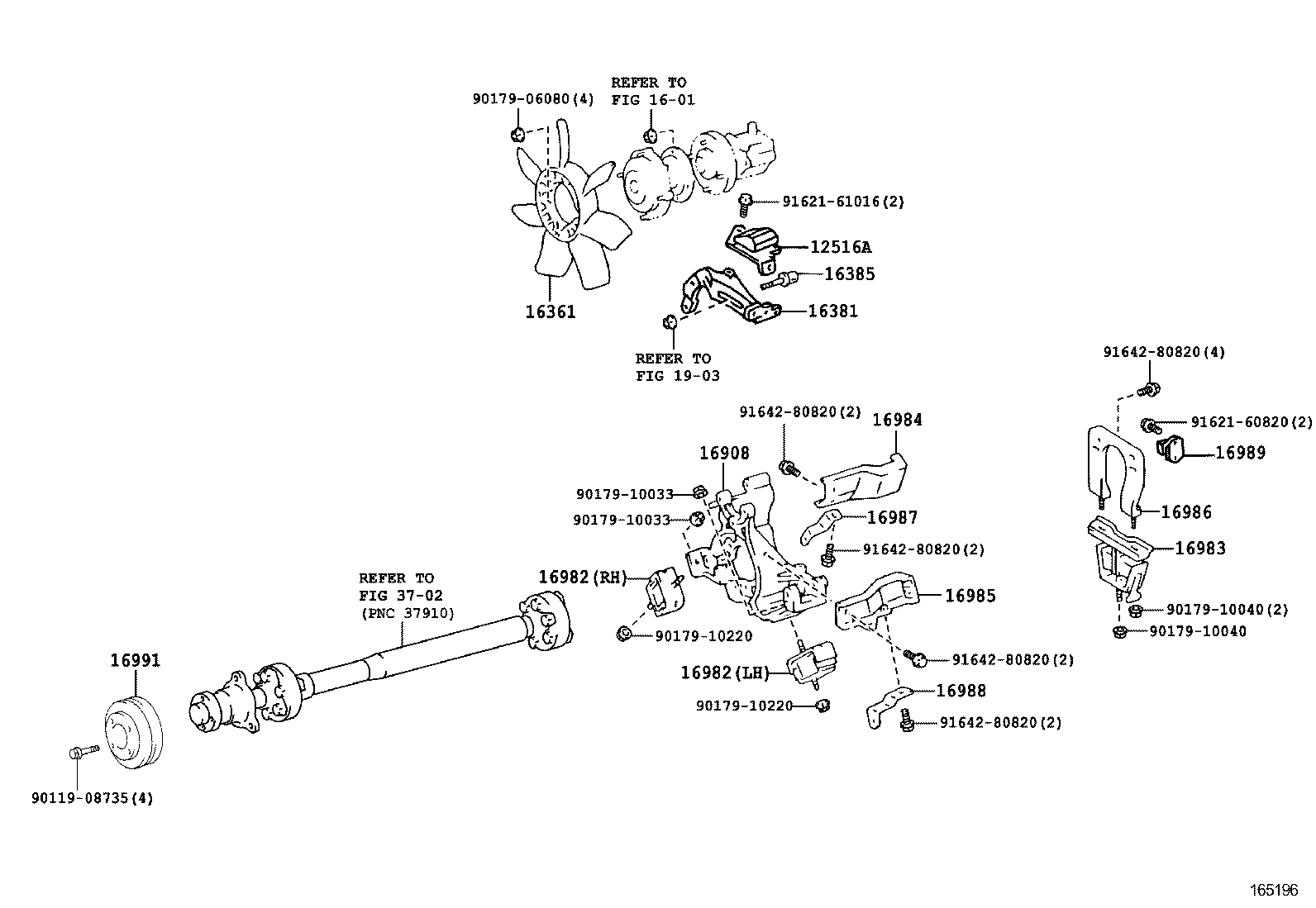

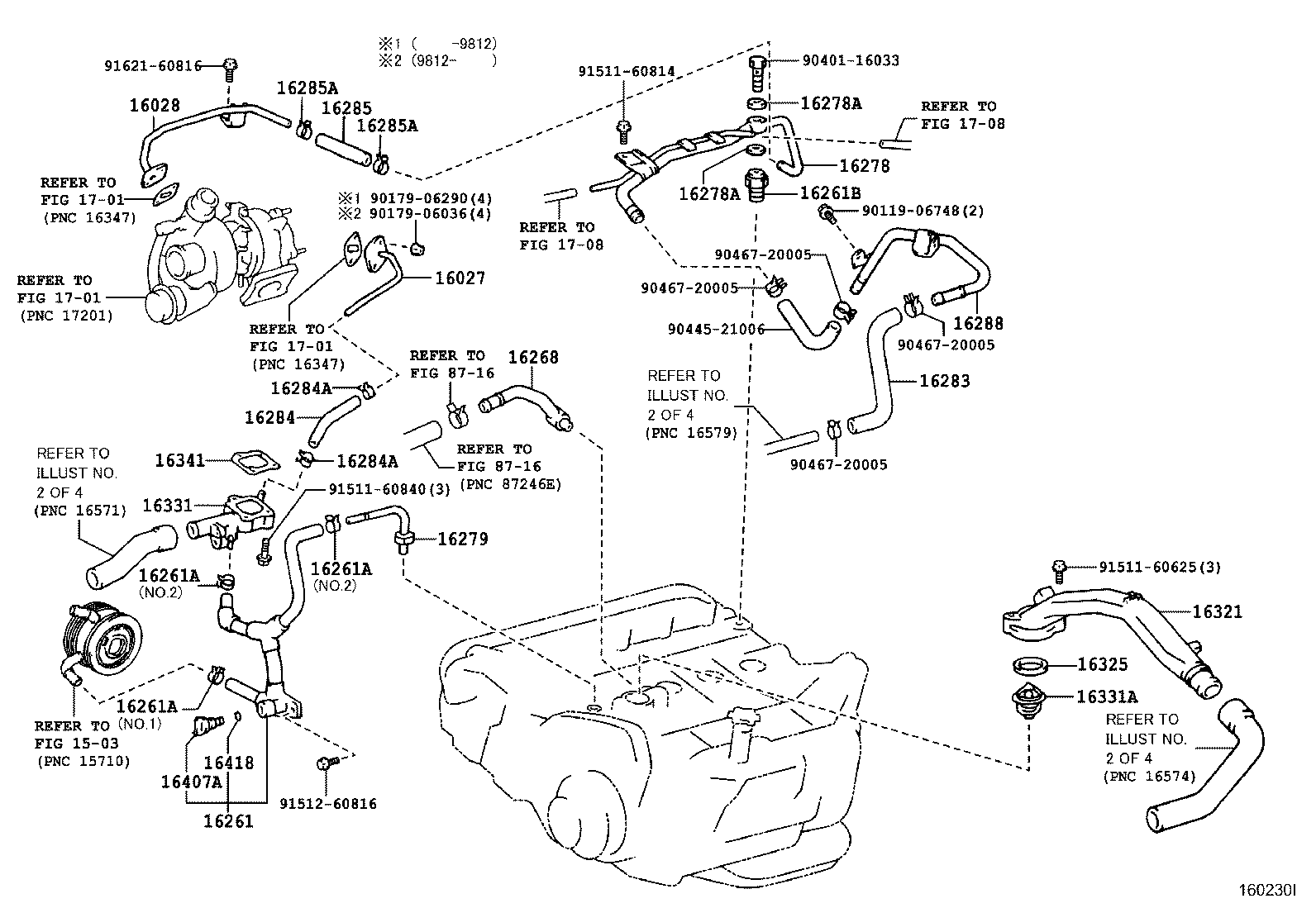

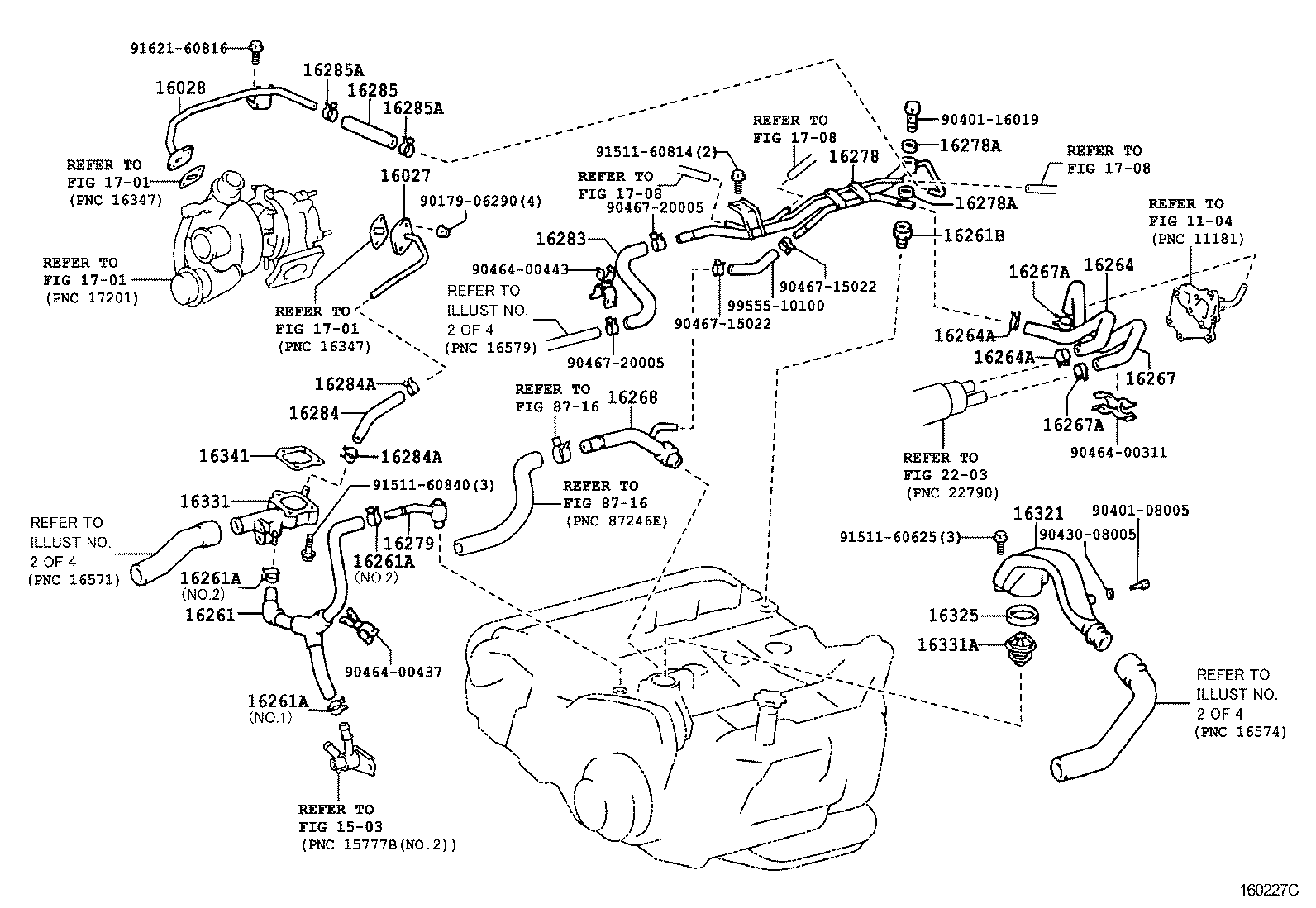

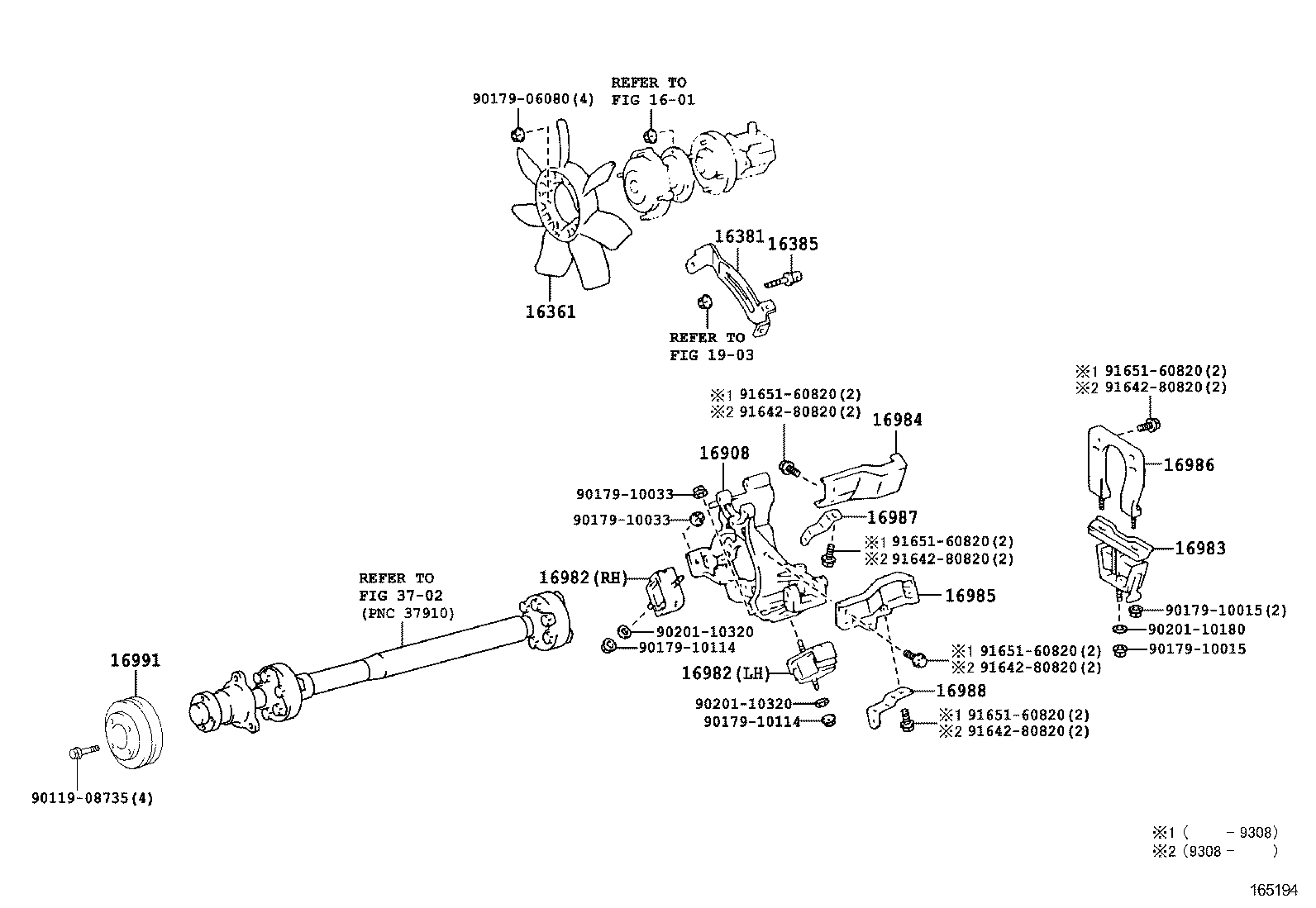

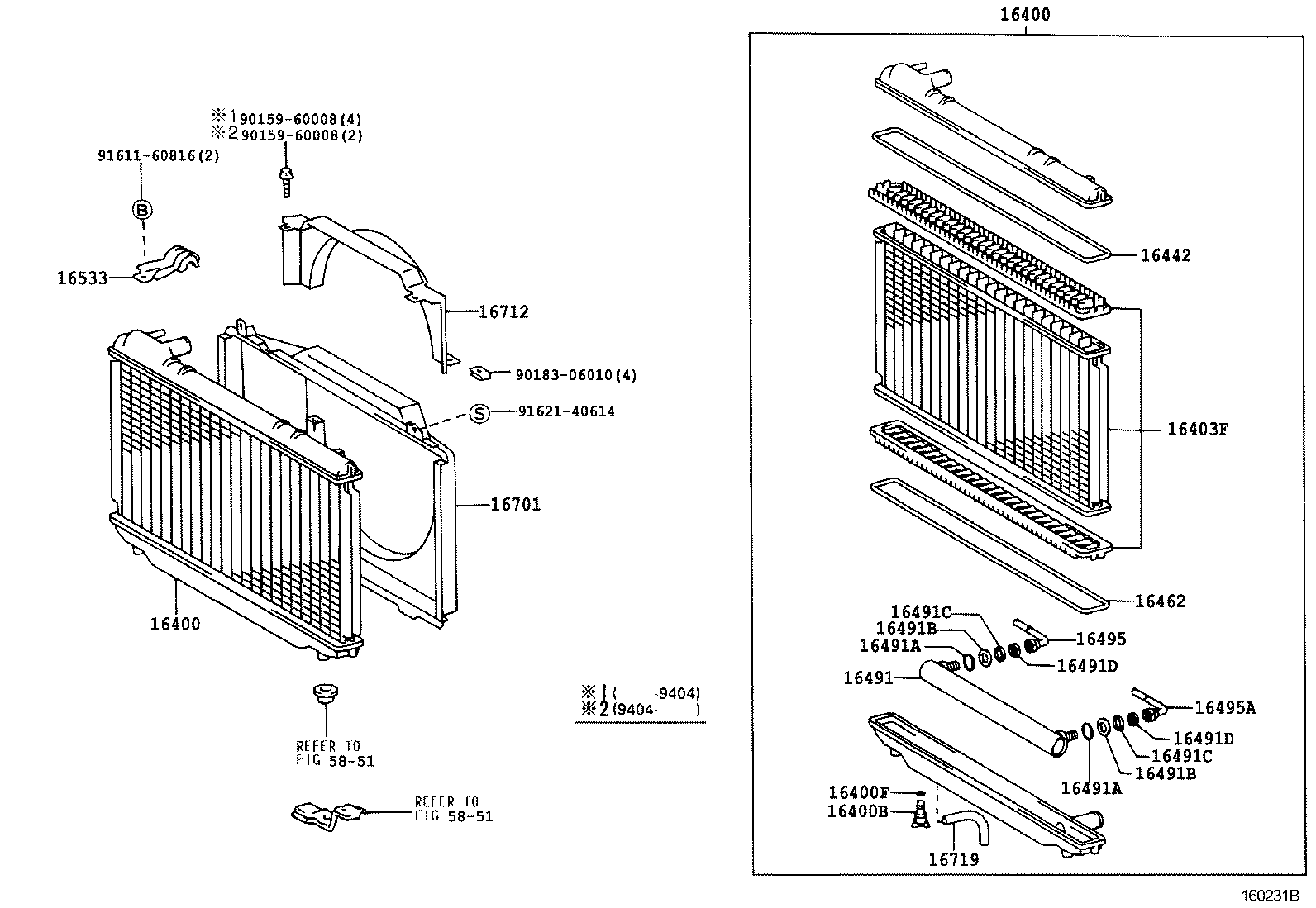

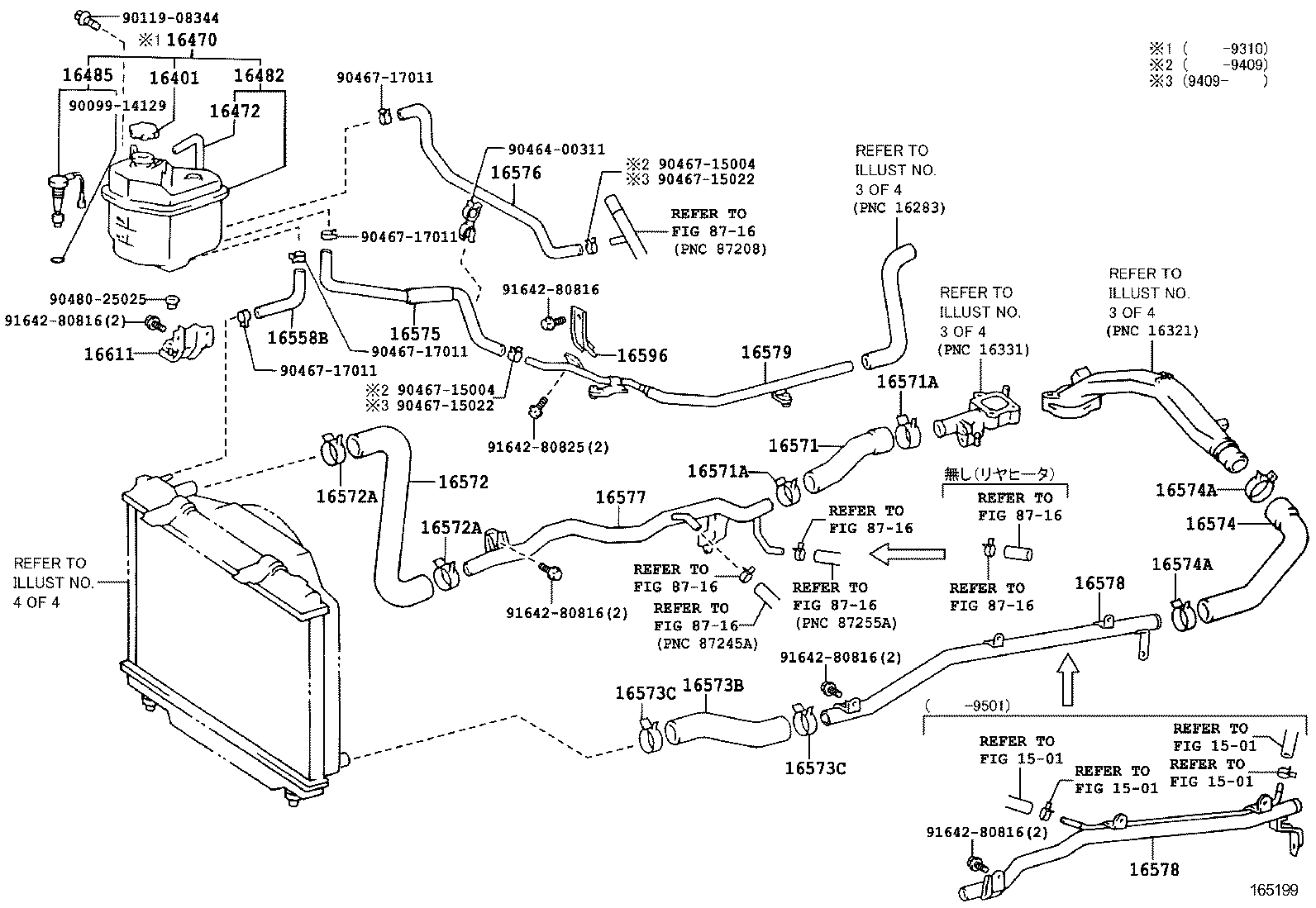

| PNC | Description |
|---|---|
| 12516A | Damper, Alternator Adjusting Bar |
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16206 | Pipe Sub-assy, Water By-pass |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16261B | Union(FOR WATER BY-PASS HOSE) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267B | Clip(FOR WATER BY-PASS HOSE) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268A | Hose(FOR WATER BY-PASS PIPE) |
| 16268B | Clamp OR Clip, Hose(FOR WATER BY-PASS PIPE) |
| 16268D | Hose(FOR WATER BY-PASS PIPE) |
| 16268E | Clamp, Hose(FOR WATER BY-PASS PIPE) |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278A | Gasket, Water By-pass |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16281 | Hose, Water By-pass, NO.4 |
| 16281A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16283 | Hose, Water By-pass, NO.6 |
| 16283A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6) |
| 16284 | Hose, Turbo Water, NO.1 |
| 16284A | Clip(FOR TURBO WATER HOSE NO.1) |
| 16285 | Hose, Turbo Water, NO.2 |
| 16285A | Clip(FOR TURBO WATER HOSE NO.2) |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16321 | Inlet, Water |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16337A | Stay, Water Outlet |
| 16341 | Gasket, Water Outlet |
| 16361 | Fan |
| 16381 | Bar, Fan Belt Adjusting |
| 16385 | Slider, Fan Belt Adjusting |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400D | Hose(FOR RADIATOR DRAIN COCK) |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16401 | Cap Sub-assy, Radiator |
| 16403F | Core Sub-assy, Radiator |
| 16406A | Support(FOR OIL COOLER) |
| 16407A | Cock Sub-assy, Radiator Drain |
| 16418 | Packing |
| 16442 | Ring, O(FOR RADIATOR UPPER TANK) |
| 16443 | Plate, Radiator Tank, Lock, Upper |
| 16451 | Plate, Radiator Core, Upper |
| 16452 | Plate, Radiator Core, Lower |
| 16462 | Ring, O(FOR RADIATOR LOWER TANK) |
| 16463 | Plate, Radiator Tank, Lock, Lower |
| 16470 | Tank Assy, Radiator Reserve |
| 16472 | Hose, Breather |
| 16482 | Tank Sub-assy, Radiator Reserve |
| 16485 | Switch Assy, Level Warning |
| 16491 | Cooler, Oil(FOR ATM) |
| 16491A | Ring, O(FOR ATM OIL COOLER) |
| 16491B | Washer, Plate(FOR ATM OIL COOLER) |
| 16491C | Washer, Spring(FOR ATM OIL COOLER) |
| 16491D | Nut(FOR ATM OIL COOLER) |
| 16495 | Nut, Flare(FOR ATM OIL COOLER) |
| 16495A | Nut, Flare, NO.2(FOR ATM OIL COOLER) |
| 16533 | Support, Radiator, Upper |
| 16558B | Hose, Radiator, NO.7 |

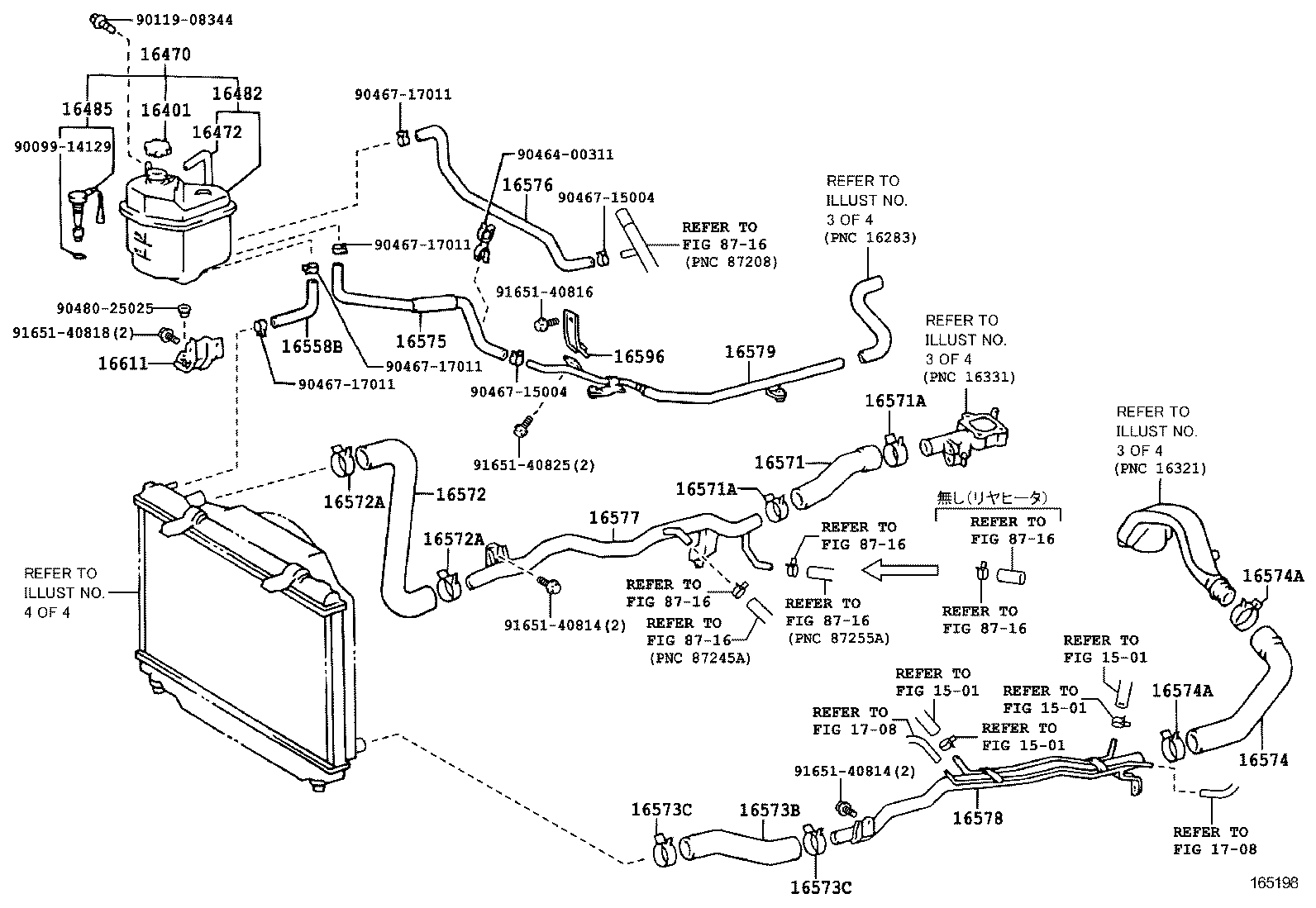

| 16571 | Hose, Radiator, Inlet |
| 16571A | Clamp OR Clip, Hose(FOR RADIATOR INLET) |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16572 | Hose, Radiator, Outlet |
| 16572A | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1) |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16573B | Hose, Radiator, NO.3 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16574A | Clip, Radiator Hose, NO.4 |
| 16575 | Hose, Radiator, NO.5 |
| 16576 | Hose, Radiator, NO.6 |
| 16577 | Pipe, Radiator, NO.7 |
| 16578 | Pipe, Radiator, NO.2 |
| 16579 | Pipe, Radiator, NO.3 |
| 16596 | Stay, Radiator Pipe |
| 16611 | Bracket, Radiator Reserve Tank |
| 16630D | Pulley Assy, Idler |
| 16701 | Shroud Sub-assy, Fan |
| 16712 | Shroud, Fan, NO.2 |
| 16719 | Hose, Radiator |
| 16832 | Seal, Fan Shroud |

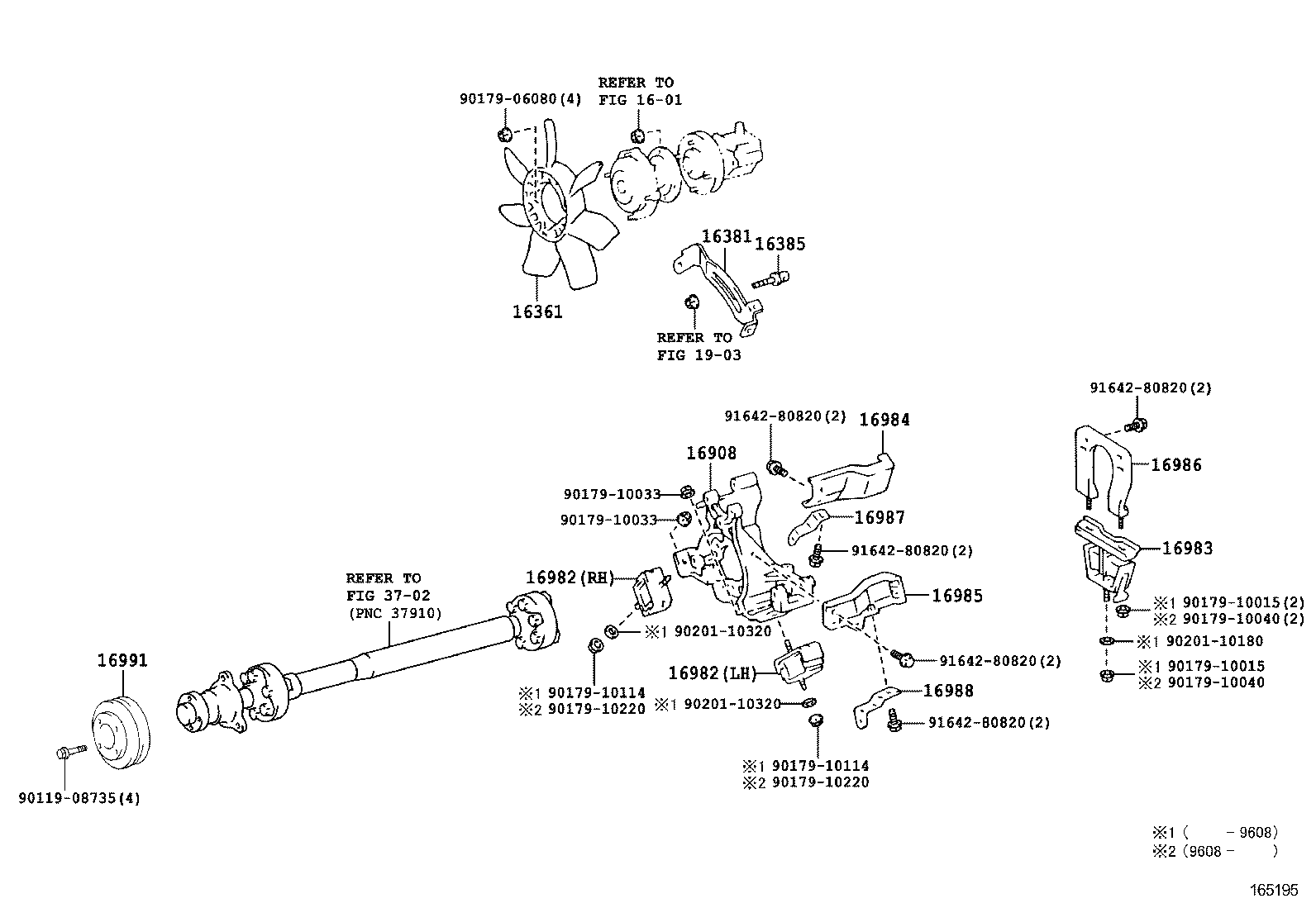

| 16908 | Housing Sub-assy, Equipment Drive |
| 16982 | Insulator, Equipment Drive Housing, NO.1 |
| 16983 | Insulator, Equipment Drive Housing, NO.2 |
| 16984 | Stay, Equipment Drive Housing, NO.1 |
| 16985 | Stay, Equipment Drive Housing, NO.2 |
| 16986 | Stay, Equipment Drive Housing, NO.3 |
| 16987 | Stay, Equipment Drive Housing, NO.4 |
| 16988 | Stay, Equipment Drive Housing, NO.5 |
| 16989 | Damper, Equipment Drive Housing Dynamic |
| 16991 | Pulley, Equipment Drive |
