Toyota Estima Emina/Lucida
1992-01 → 1999-12 · chassis CXR1#,2#,TCR1#,2# · catalogue 653140 · Japan
Discontinued model
Data version 2000-07

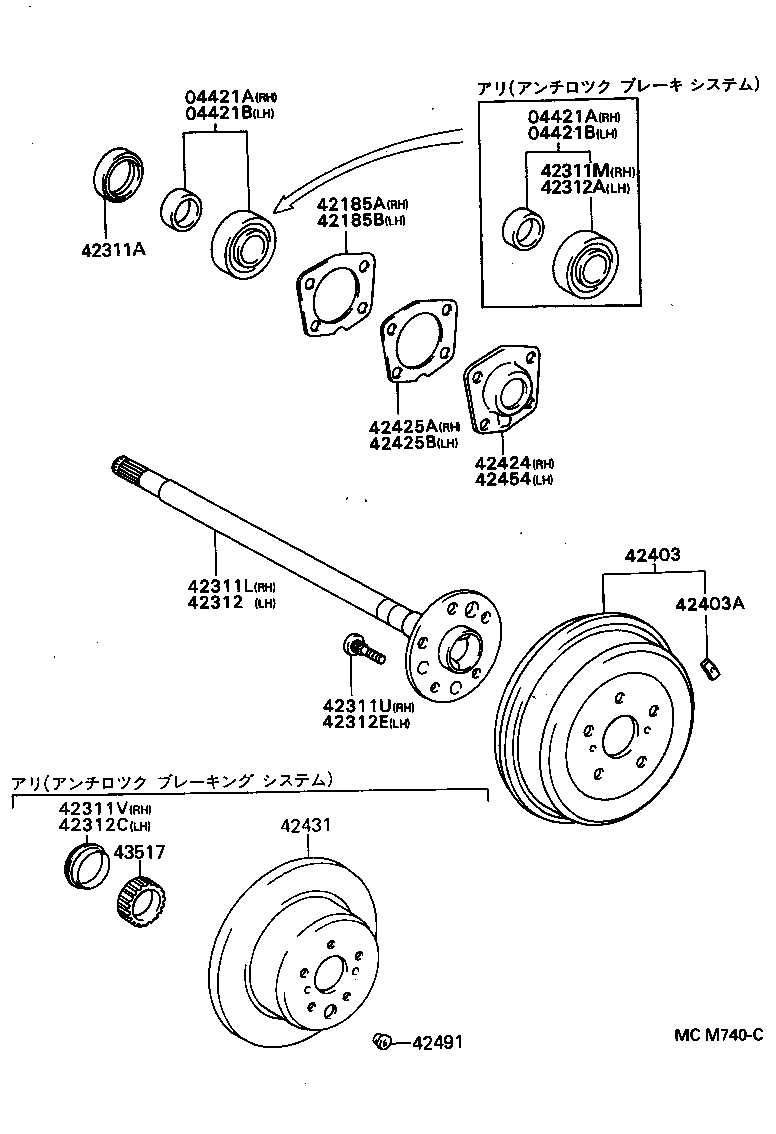

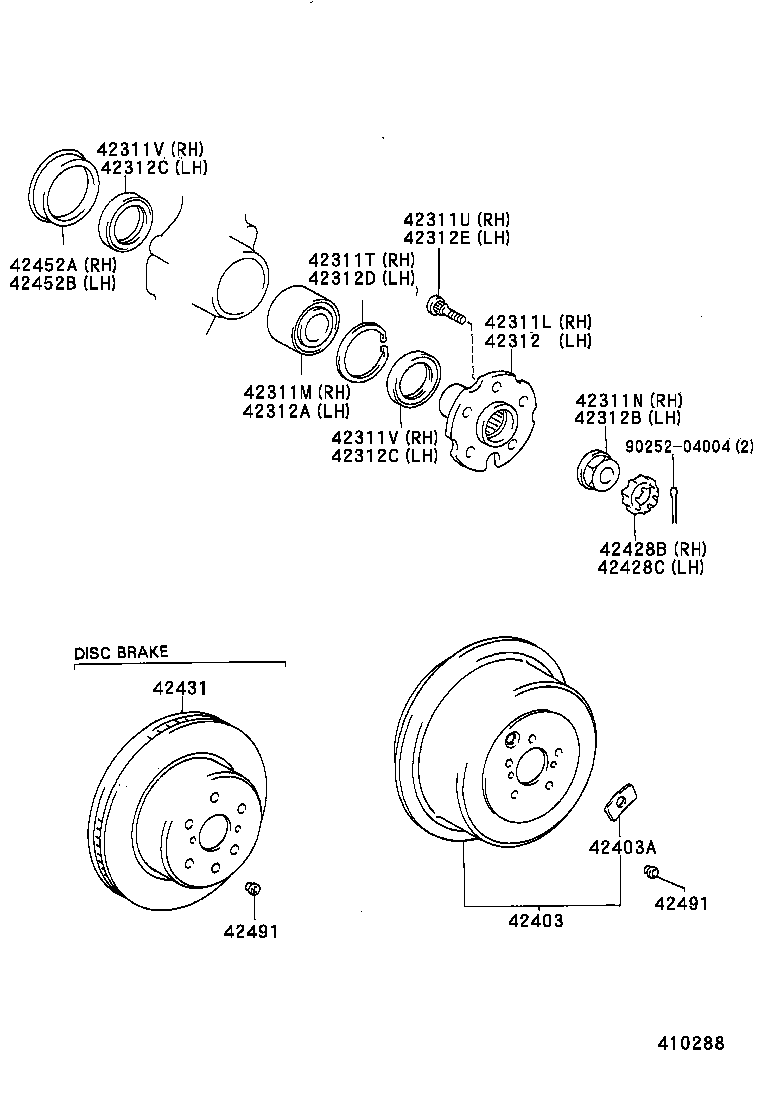

Rear Axle Shaft & Hub
41 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 04421A | Bearing Kit, Rear Axle Shaft, RH |
| 04421B | Bearing Kit, Rear Axle Shaft, LH |
| 04438C | Boot Kit, Rear Drive Shaft |
| 04438D | Boot Kit, Rear Drive Shaft Inboard Joint |
| 42185A | Gasket, Rear Axle Housing End, RH |
| 42185B | Gasket, Rear Axle Housing End, LH |
| 42311A | Seal, Oil(FOR REAR AXLE SHAFT) |
| 42311L | Shaft, Rear Axle, RH |
| 42311M | Bearing(FOR REAR AXLE SHAFT RH) |
| 42311N | Nut(FOR REAR AXLE SHAFT RH) |
| 42311T | Ring, Snap(FOR REAR AXLE SHAFT RH) |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42311V | Seal, Oil(FOR REAR AXLE SHAFT RH) |
| 42312 | Shaft, Rear Axle, LH |
| 42312A | Bearing(FOR REAR AXLE SHAFT LH) |
| 42312B | Nut(FOR REAR AXLE SHAFT LH) |
| 42312C | Seal, Oil(FOR REAR AXLE SHAFT LH) |
| 42312D | Ring, Snap(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42340 | Shaft Assy, Rear Drive |
| 42346A | Clamp (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42346B | Clamp, NO. 2 (FOR RR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42347A | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42347B | Clamp, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42360 | Joint Assy, Rear Drive Shaft Inboard |
| 42360A | Ring, Shaft Snap (FOR REAR DRIVE SHAFT INBOARD JOINT) |
| 42370 | Shaft Assy, Rear Drive Outboard Joint |
| 42403 | Drum Sub-assy, Rear Brake |
| 42403A | Piece, Balance (FOR REAR BRAKE DRUM) |
| 42424 | Retainer, Rear Axle Bearing, Outer, RH |
| 42425A | Gasket, Rear Axle Bearing Retainer, RH |
| 42425B | Gasket, Rear Axle Bearing Retainer, LH |
| 42428B | Plate, Rear Axle Lock Nut, RH |
| 42428C | Plate, Rear Axle Lock Nut, LH |
| 42431 | Disc, Rear |
| 42451 | Deflector, Rear Wheel Bearing Dust, NO.1 |
| 42452A | Deflecter, Rear Wheel Bearing Dust, NO.2 RH |
| 42452B | Deflecter, Rear Wheel Bearing Dust, NO.2 LH |
| 42454 | Retainer, Rear Axle Bearing, Outer, LH |
| 42491 | Plug, Shoe Adjusting Hole (FOR PARKING BRAKE) |
| 43517 | Rotor, Skid Control, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
