Toyota Estima Hybrid
2001-05 → 2006-01 · chassis AHR10 · catalogue 656140 · Japan
Discontinued model
Data version 2006-10

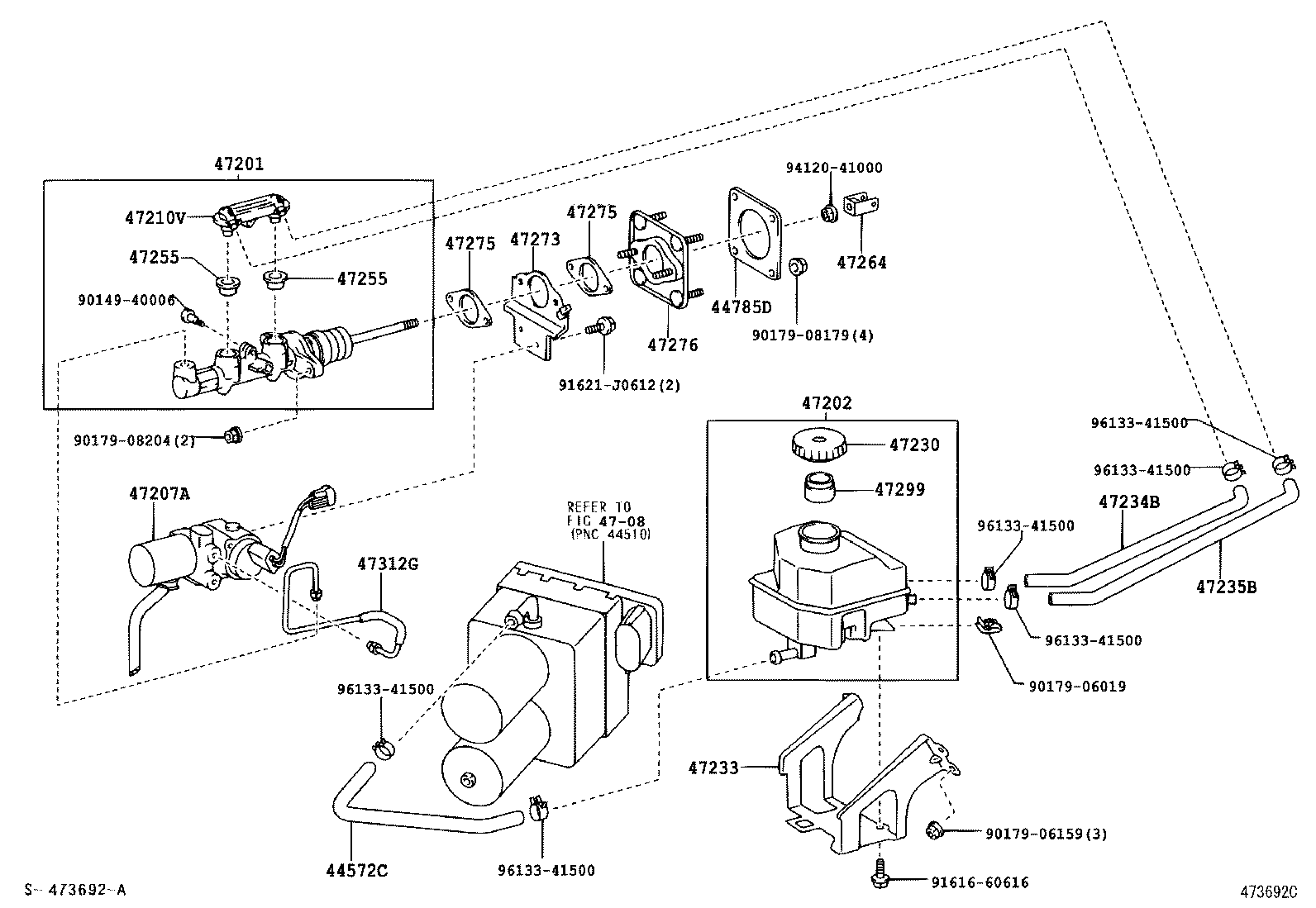

Brake Master Cylinder
37 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04493 | Cylinder Kit, Brake Master |
| 44519 | Bolt, Brake Actuator |
| 44529A | Hose, Brake Actuator Breather |
| 44551C | Tube, Brake Actuator, NO.1 |
| 44552B | Tube, Brake Actuator, NO.2 |
| 44572C | Hose, Brake Actuator, NO.2 |
| 44781D | Bracket, Reservoir Hose |
| 44785D | Gasket, Brake Master Cylinder |
| 47201 | Cylinder Sub-assy, Brake Master |
| 47202 | Reservoir Sub-assy, Brake Master Cylinder |
| 47207A | Cylinder Sub-assy, Brake Stroke Simulator |
| 47210H | Ring, Snap(FOR BRAKE MASTER CYLINDER) |
| 47210L | Brake Booster Assy, W/Master Cylinder |
| 47210V | Union(FOR BRAKE MASTER CYLINDER) |
| 47230 | Cap Assy, Brake Master Cylinder Reservoir Filler |
| 47233 | Bracket, Reservoir |
| 47234B | Tube, Reservoir, NO.1 |
| 47235B | Tube, Brake Master Cyrinder Reservoir, NO.2 |
| 47255 | Grommet, Master Cylinder Reservoir |
| 47264 | Clevis, Master Cylinder Push Rod |
| 47265 | Boot, Master Cylinder |
| 47273 | Bracket, Brake Stroke Simulator |
| 47275 | Gasket, Brake Master Cylinder |
| 47276 | Bracket, Brake Master Cylinder |
| 47299 | Strainer, Brake Master Cylinder Reservoir |
| 47312G | Tube, Brake Stroke Simulator |
| 47383B | Bracket, Connector |
| 47950D | Accumulator Assy, Brake Booster |
| 47950E | Spring, Compression(FOR BRAKE BOOSTER ACCUMULATOR) |
| 47950F | Ring, O(FOR BRAKE BOOSTER ACCUMULATOR) |
| 47955A | Pipe, Brake Booster Accumulator |
| 47962A | Collar, Brake Booster Pump |
| 47963A | Shaft, Brake Booster Pump |
| 47964A | Washer, Brake Booster Pump |
| 47965A | Bush, Brake Booster Pump |
| 47967A | Bracket, Brake Booster Pump, NO.1 |
| 47997A | Label, Accumulator Caution, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
