Toyota Estima Hybrid
2001-05 → 2006-01 · chassis AHR10 · catalogue 656140 · Japan
Discontinued model
Data version 2006-10
Heating & Air Conditioning - Control & Air Duct
32 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|

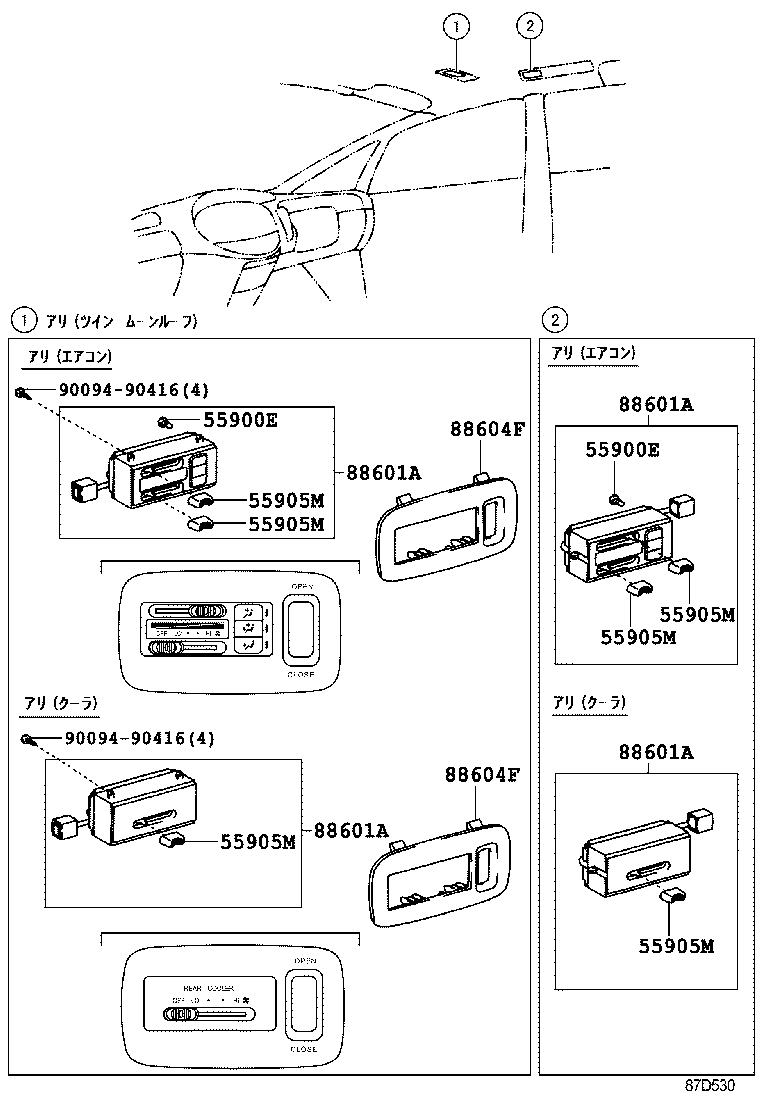

| 55900B | Bulb, Air Conditioner Control |
| 55900E | Bulb, Air Conditioner Control, NO.2 |
| 55901 | Base Sub-assy, Heater Control |
| 55902C | Panel Sub-assy, Air Conditioner |
| 55905A | Knob, Heater Control |
| 55905B | Knob, Heater Control, NO.2 |
| 55905C | Knob, Heater Control, NO.3 |
| 55905M | Knob Sub-assy, Control |
| 55912A | Housing, Heater Control |

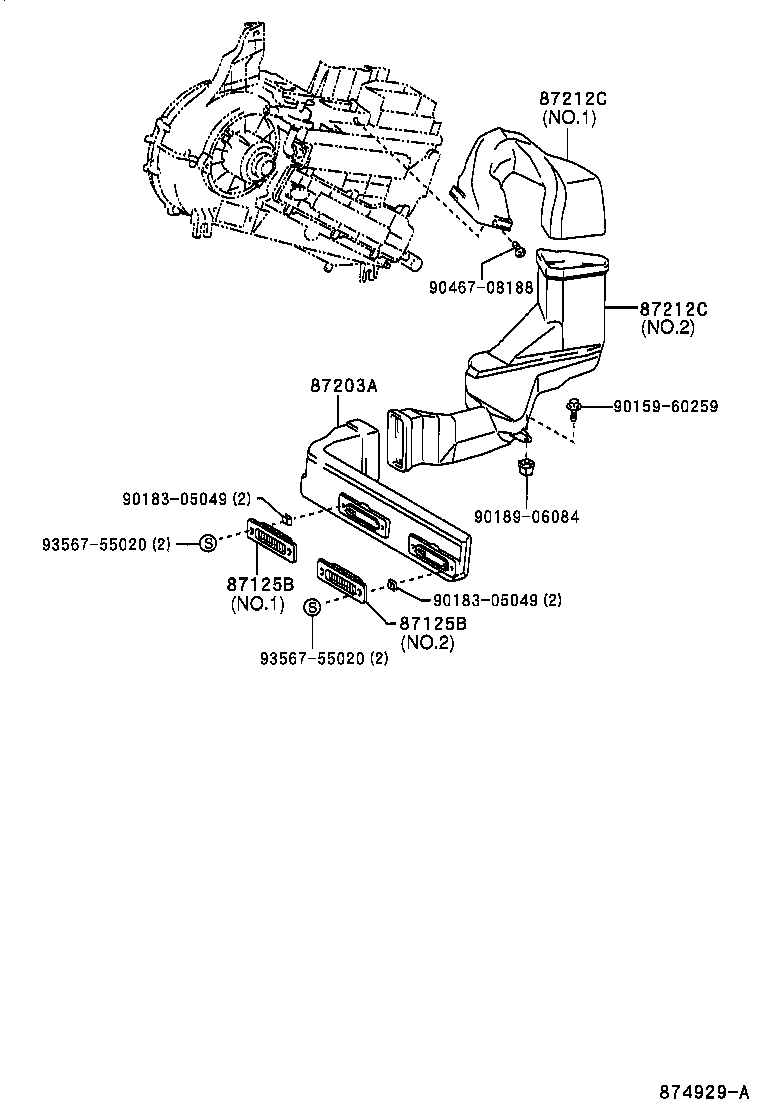

| 87125B | Grille, Heater Air Outlet |

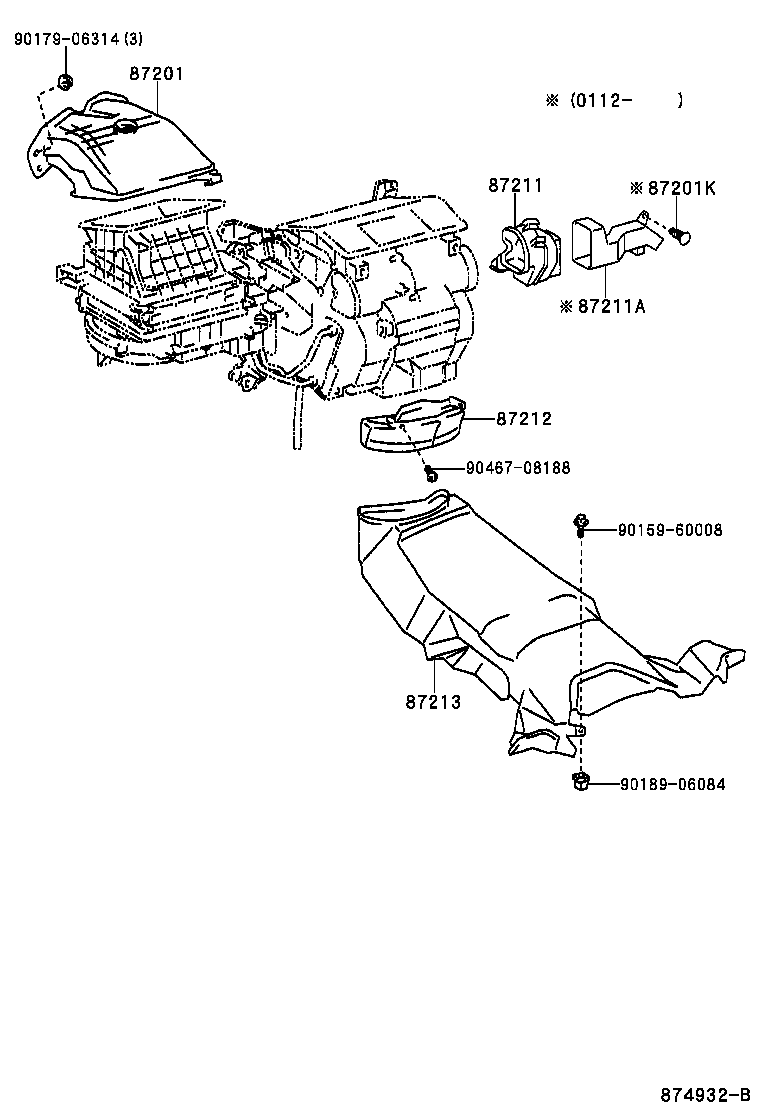

| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201K | Clip (FOR AIR DUCT) |
| 87203A | Duct Assy, Heater Air, Rear |
| 87211 | Duct, Air, NO.1 |
| 87211A | Duct, Air, NO.2 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212C | Duct, Air, RR |
| 87213 | Duct, Air, Rear NO.2 |
| 88326C | Plate, Cover |
| 88484 | Wire, Cooler, NO.1 |

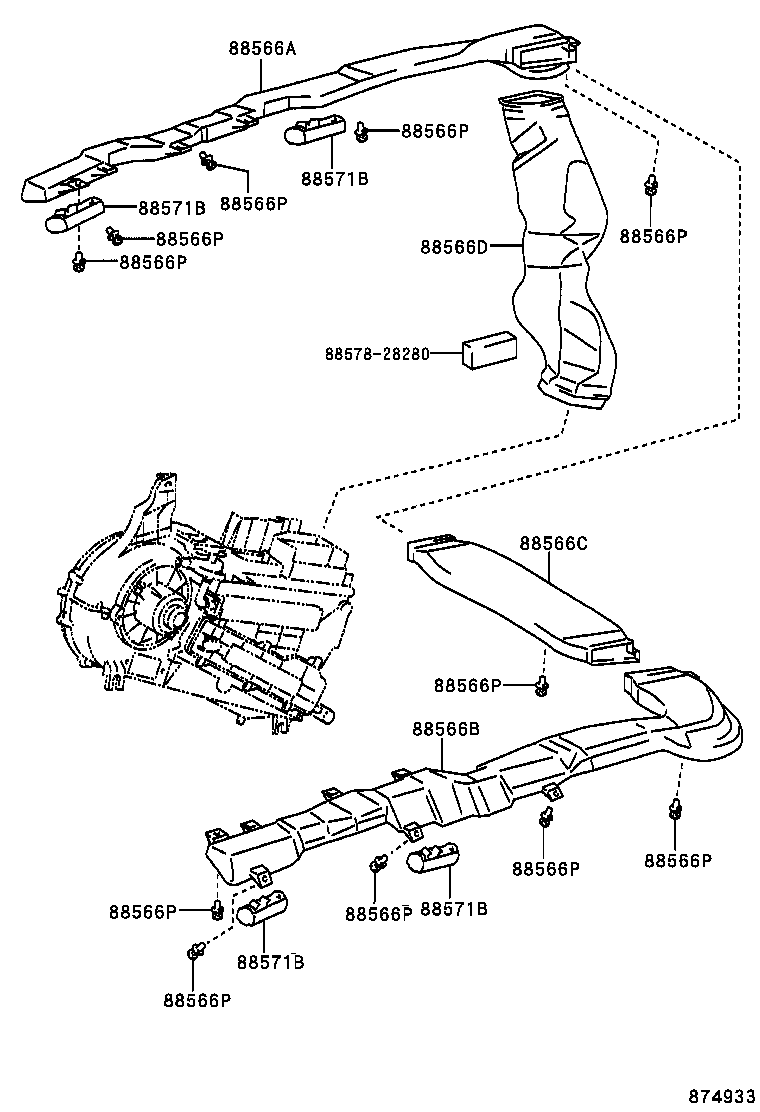

| 88566A | Duct, Cooler Air, NO.1 |
| 88566B | Duct, Cooler Air, NO.2 |
| 88566C | Duct, Cooler Air, NO.3 |
| 88566D | Duct, Cooler Air, NO.4 |
| 88566P | Clip, Cooler Air Duct |
| 88571B | Grille, Air Outlet |
| 88601A | Switch Sub-assy, Cooler Control |
| 88604F | Panel Sub-assy, Cooler Control |

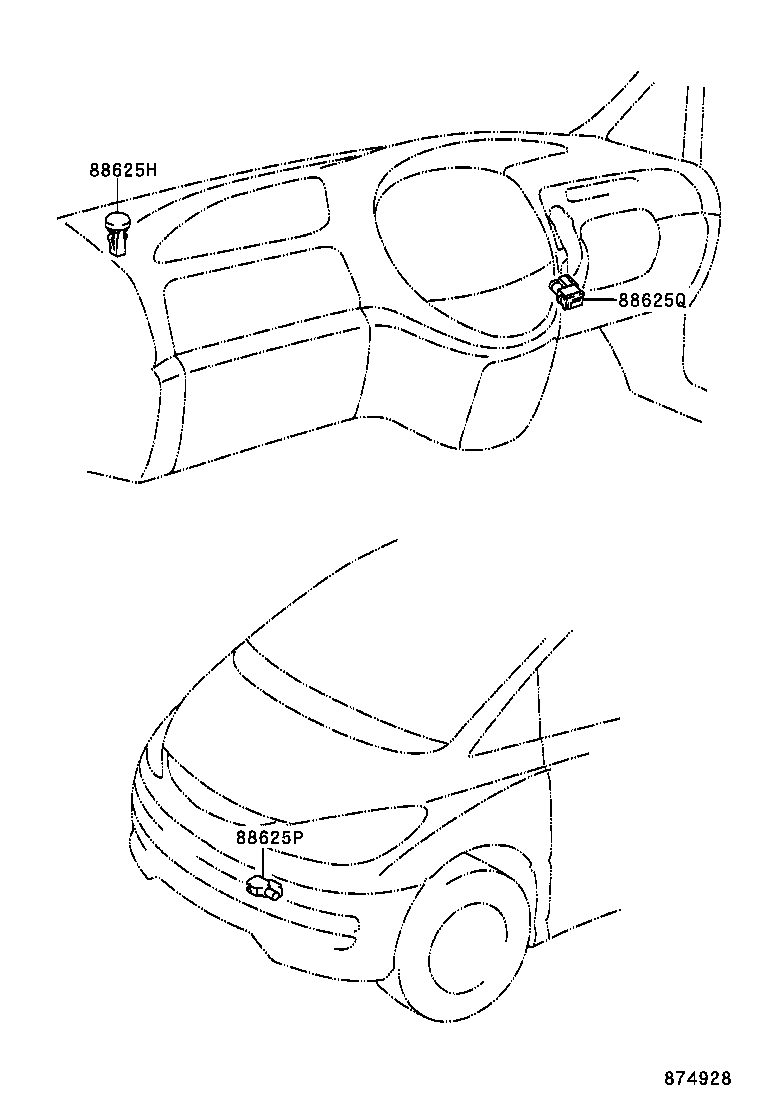

| 88625H | Thermistor, Cooler (SOLAR SENSOR) |
| 88625P | Thermistor, Cooler (AMBIENT TEMP. SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88650B | Amplifier Assy, Airconditioner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
