Toyota Cami
1999-05 → 2005-12 · chassis J100E,J102E,J122E · catalogue 661130 · Japan
Discontinued model
Data version 2006-07

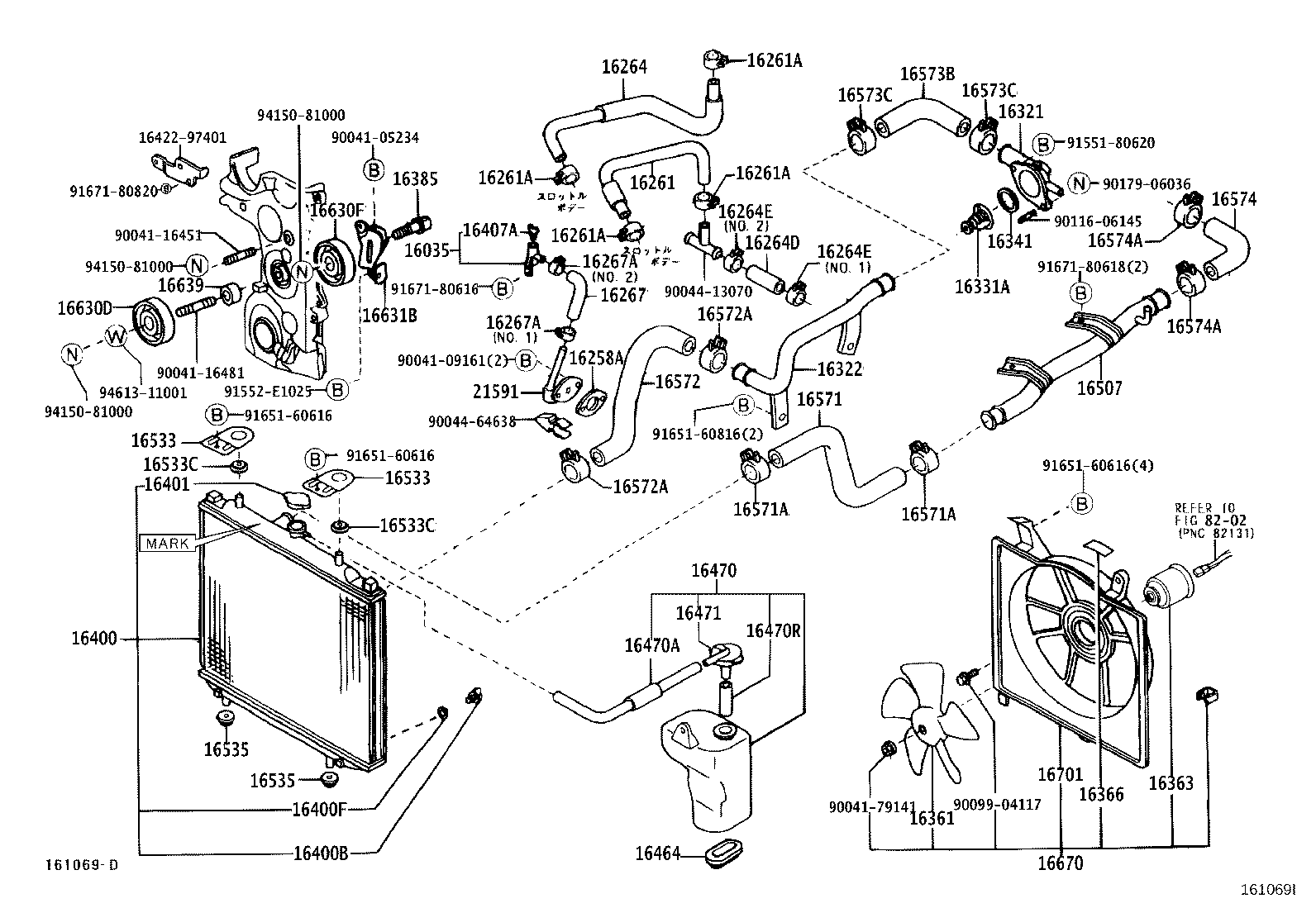

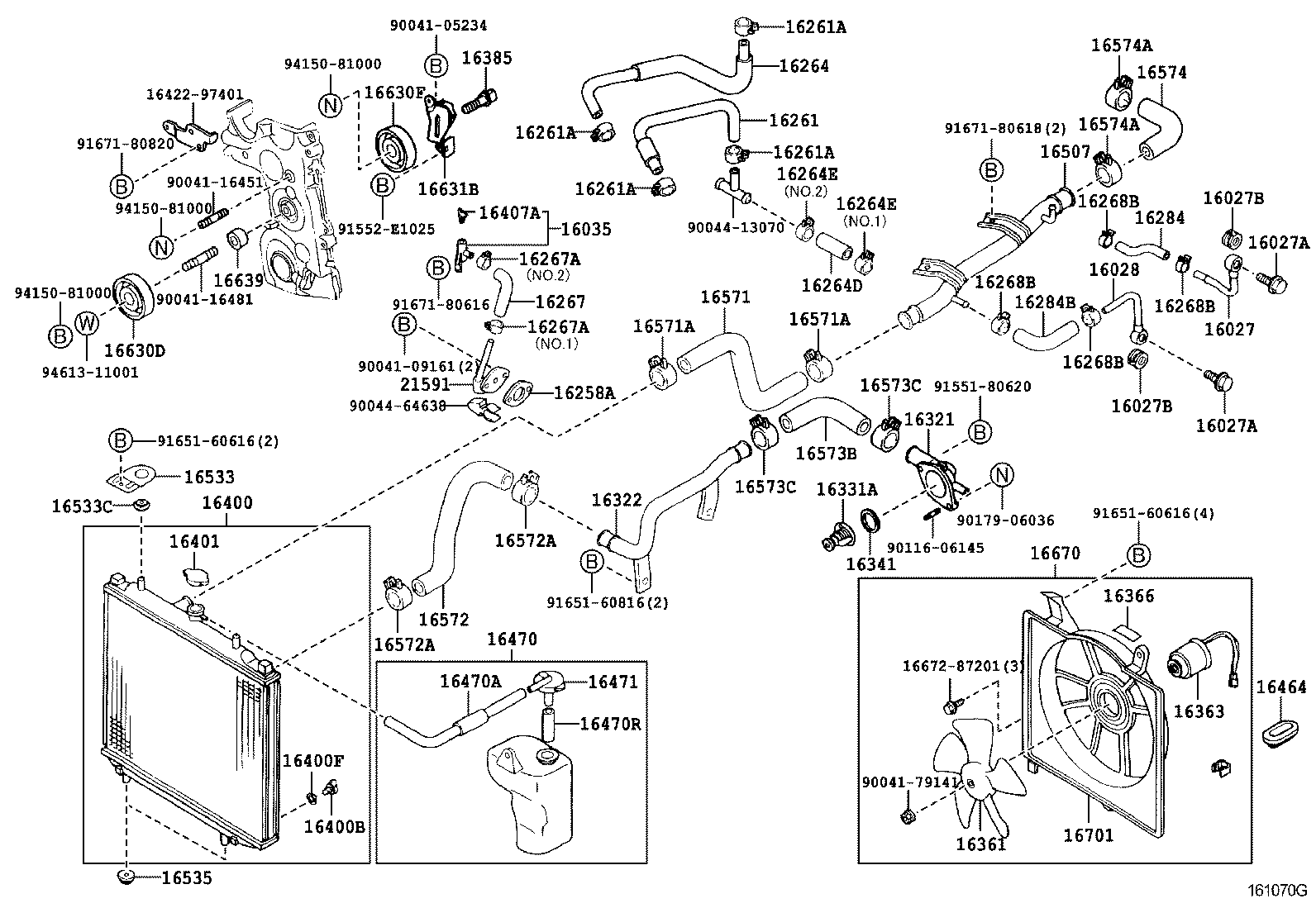

Radiator & Water Outlet
63 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16027A | Bolt, Union(FOR TURBO WATER PIPE) |
| 16027B | Gasket(FOR TURBO WATER PIPE) |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16035 | Joint, Water Hose |
| 16258A | Gasket(FOR HEATER RETURN) |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268B | Clamp OR Clip, Hose(FOR WATER BY-PASS PIPE) |
| 16268E | Clamp, Hose(FOR WATER BY-PASS PIPE) |
| 16284 | Hose, Turbo Water, NO.1 |
| 16284B | Hose, Turbo Water, NO.2 |
| 16304 | Outlet Sub-assy, Water |
| 16304A | Clamp(FOR WATER OUTLET) |
| 16321 | Inlet, Water |
| 16322 | Pipe, Water Inlet |
| 16331A | Thermostat |
| 16331Q | Plug(FOR WATER OUTLET) |
| 16341 | Gasket, Water Outlet |
| 16361 | Fan |
| 16363 | Motor, Cooling Fan |
| 16366 | Label, Radiator Caution |
| 16381 | Bar, Fan Belt Adjusting |
| 16385 | Slider, Fan Belt Adjusting |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16400H | Clamp OR Clip(FOR RADIATOR BREATHER HOSE) |
| 16401 | Cap Sub-assy, Radiator |
| 16407A | Cock Sub-assy, Radiator Drain |
| 16464 | Bush, Tank Lower |
| 16465 | Packing, Radiator |
| 16466 | Seal, Radiator |
| 16470 | Tank Assy, Radiator Reserve |
| 16470A | Hose OR Pipe(FOR RADIATOR RESERVE TANK) |
| 16470R | Hose, NO.2(FOR RADIATOR RESERVE TANK) |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16507 | Pipe Sub-assy, Radiator |
| 16533 | Support, Radiator, Upper |
| 16533C | Grommet(FOR RADIATOR SUPPORT) |
| 16535 | Support, Radiator, Lower |
| 16571 | Hose, Radiator, Inlet |
| 16571A | Clamp OR Clip, Hose(FOR RADIATOR INLET) |
| 16572 | Hose, Radiator, Outlet |
| 16572A | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1) |
| 16573B | Hose, Radiator, NO.3 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16574A | Clip, Radiator Hose, NO.4 |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16630D | Pulley Assy, Idler |
| 16630F | Pulley Assy, Idler, NO.2 |
| 16631B | Bracket, Idler Pulley |
| 16639 | Spacer, Idler Pulley |
| 16670 | Moter Assy, Fan W/Shroud |
| 16701 | Shroud Sub-assy, Fan |
| 21591 | Plate, Water By-pass |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
