Toyota Hilux
1997-08 → 2004-07 · chassis LN147,16#,17#,RZN147,152,16#,174 · catalogue 672160 · Japan
Discontinued model
Data version 2005-04

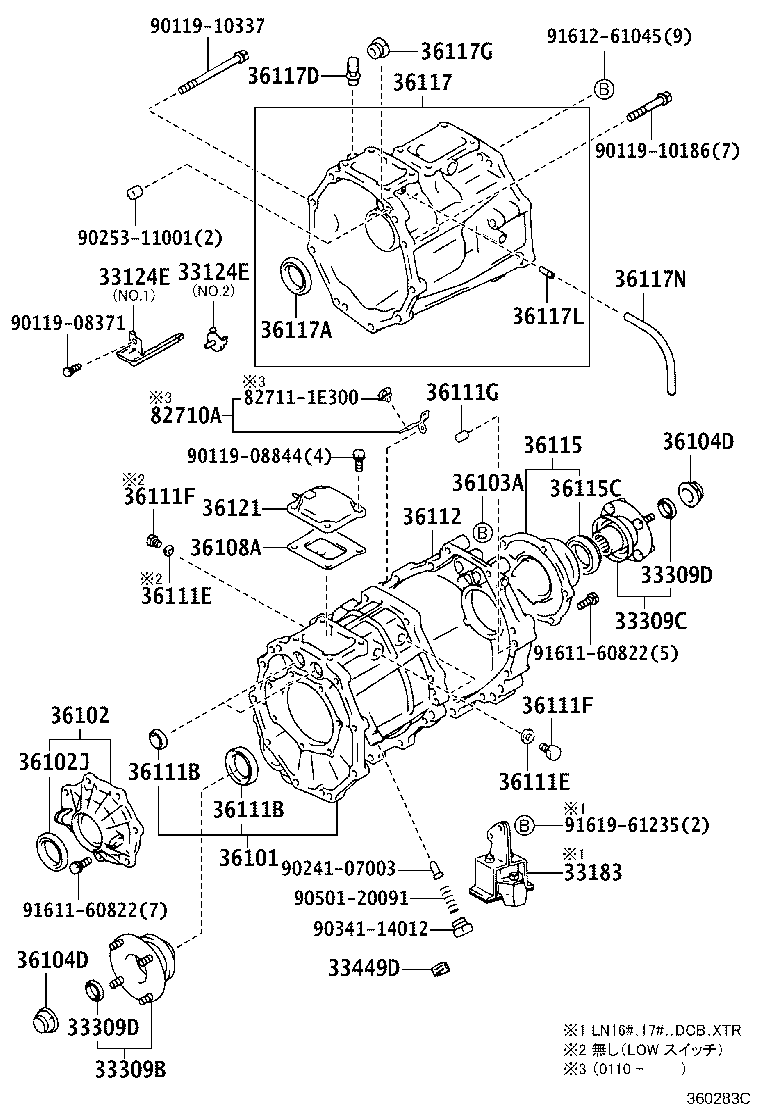

Transfer Case & Extension Housing
34 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 33124E | Pipe, Oil Receiver(FOR TRANSFER) |
| 33183 | Damper, Transfer Dynamic |
| 33309B | Flange Sub-assy, Output Shaft Companion |
| 33309C | Flange Sub-assy, Output Shaft Companion |
| 33309D | Seal, Oil(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33449D | Magnet (FOR TRANSFER CASE) |
| 35015E | Bearing, Radial Ball(FOR TRANSFER CASE ADAPTER) |
| 35015F | Ring, Hole Snap(FOR TRANSFER ADAPTER) |
| 35015G | Adapter, Transfer, Rear |
| 35015H | Pin, Ring(FOR TRANSFER CASE) |
| 35015J | Seal, Oil(FOR TRANSFER CASE ADAPTER REAR) |
| 35157B | Receiver, Transfer Case Rear Adapter Oil |
| 36101 | Case Sub-assy, Transfer |
| 36102 | Cover Sub-assy, Transfer Case |
| 36102J | Seal, Type T Oil (FOR TRANSFER COVER) |
| 36103A | Bolt (FOR TRANSFER CASE) |
| 36104D | Nut (FOR TRANSFER OUTPUT SHAFT) |
| 36108A | Deflector Sub-assy, Breather Oil |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111E | Gasket (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36112 | Case, Transfer, Rear |
| 36115 | Housing, Transfer Extension |
| 36115C | Seal, Type T Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36117 | Adapter, Transfer |
| 36117A | Seal, Oil(FOR TRANSFER ADAPTER) |
| 36117D | Plug(FOR TRANSFER ADAPTER) |
| 36117G | Plug, W/Head Straight Screw(FOR TRANSFER ADAPTER) |
| 36117L | Tube(FOR TRANSFER ADAPTER) |
| 36117N | Hose(FOR TRANSFER ADAPTER) |
| 36121 | Cover, Transfer Case, NO.1 |
| 82710A | Clamp Assy, Wiring Harness |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
