Toyota Hilux
1997-08 → 2004-07 · chassis LN147,16#,17#,RZN147,152,16#,174 · catalogue 672160 · Japan
Discontinued model
Data version 2005-04

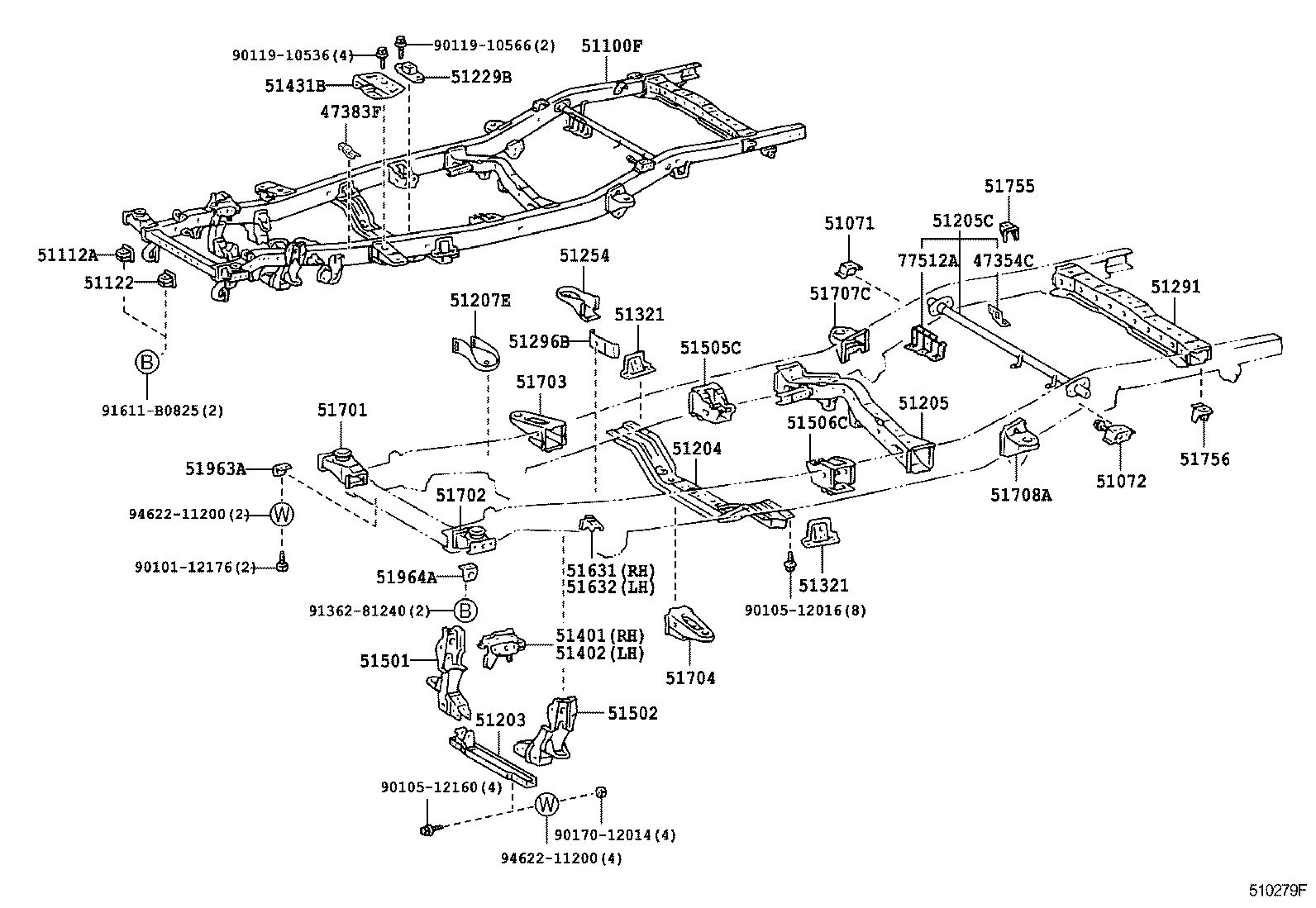

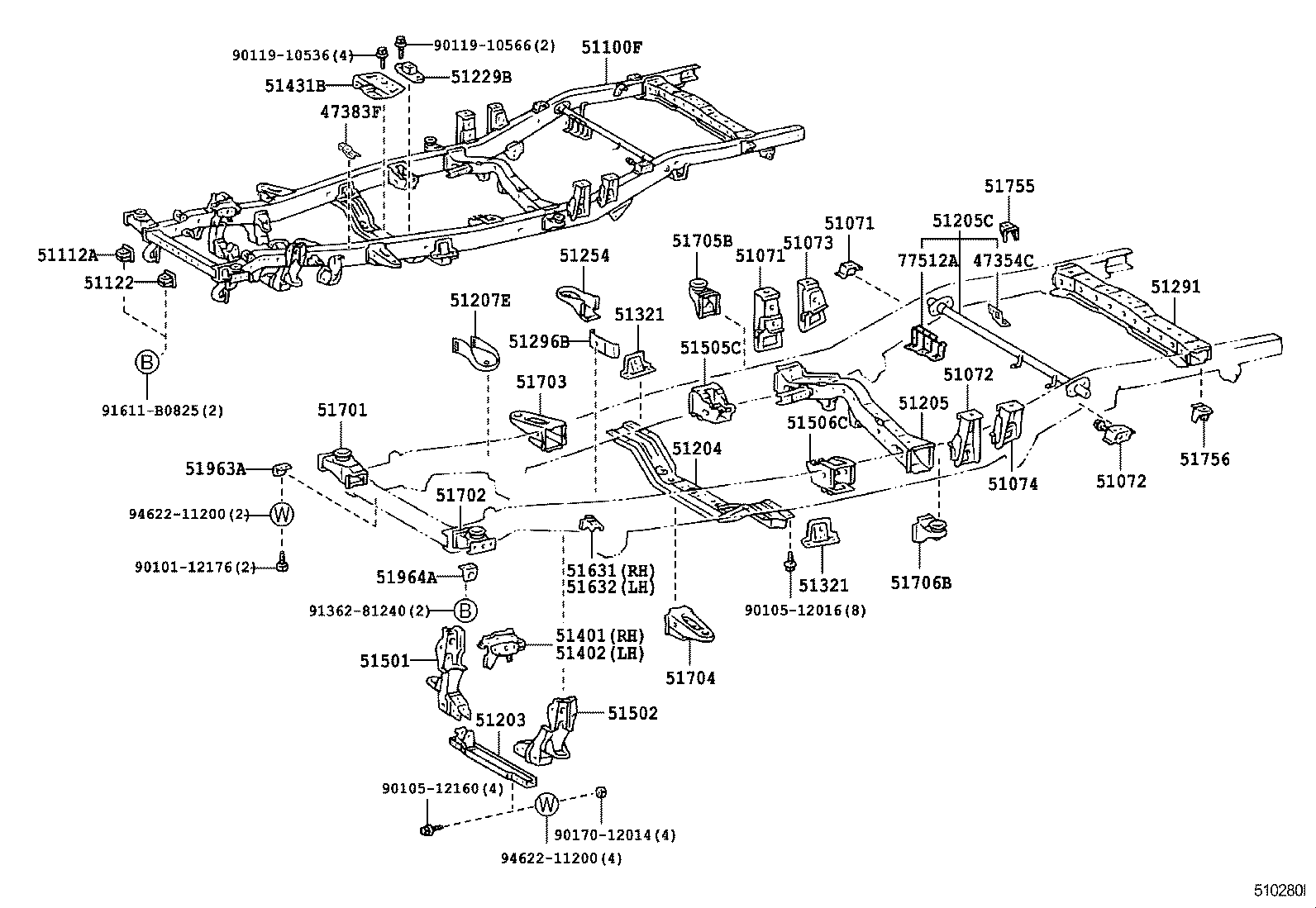

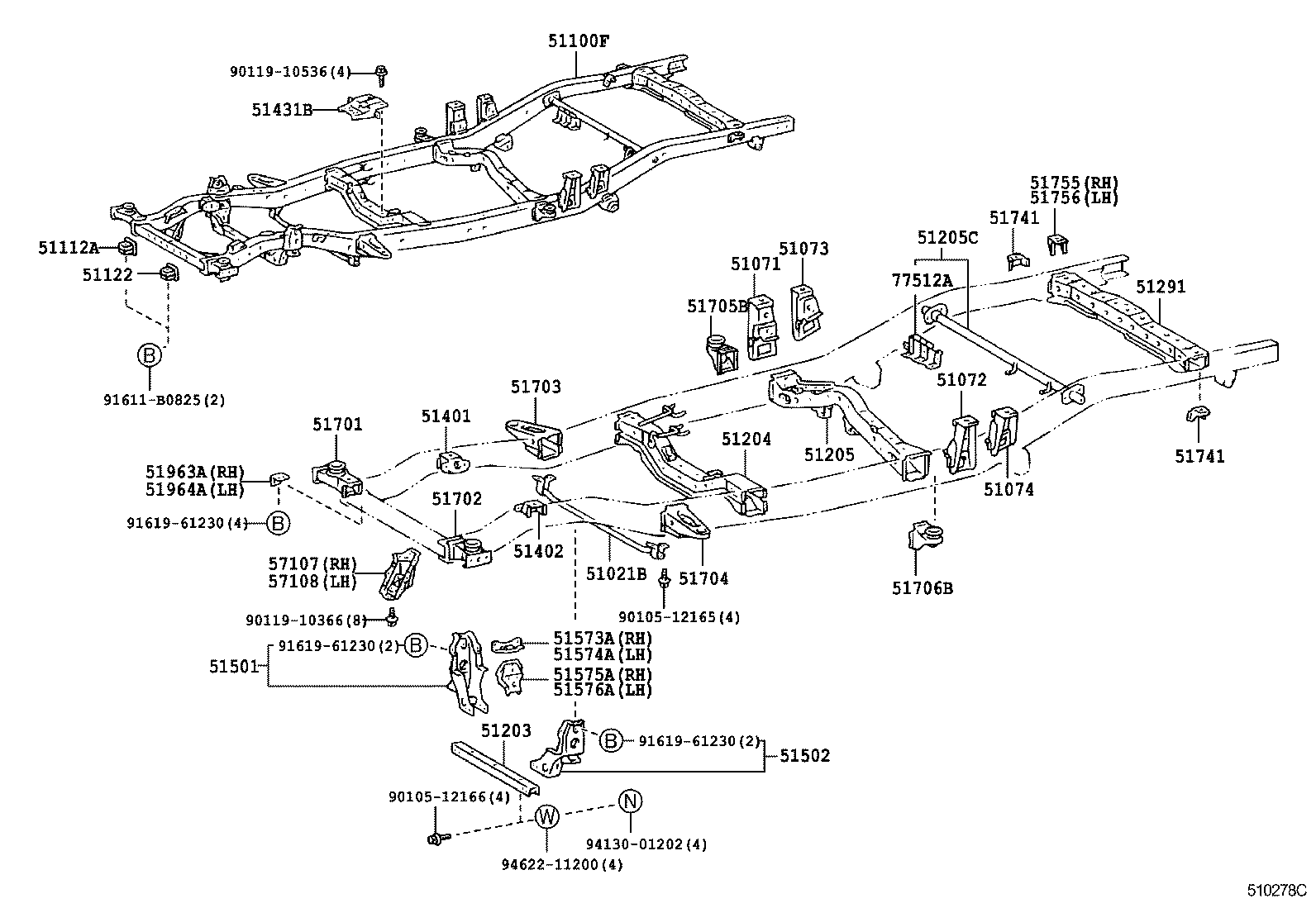

Frame
49 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 47354C | Bracket, Flexible Hose, NO.4 |
| 47383F | Bracket, Connector |
| 51021B | Crossmember Sub-assy, Frame Auxiliary |
| 51071 | Bracket Sub-assy, Rear Body Mounting, NO.1 RH |
| 51072 | Bracket Sub-assy, Rear Body Mounting, NO.1 LH |
| 51073 | Bracket Sub-assy, Rear Body Mounting, NO.2 RH |
| 51074 | Bracket Sub-assy, Rear Body Mounting, NO.2 LH |
| 51100F | Frame Sub-assy |
| 51112A | Extension, Side Rail, RH |
| 51122 | Extension, Side Rail, LH |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51205C | Crossmember Sub-assy, Frame, NO.5 |
| 51207E | Bracket Sub-assy, Differential Support, RH |
| 51229B | Dumper, NO.2 Frame Crossmember Dynamic |
| 51254 | Bracket, Differential Support, LH |
| 51291 | Crossmember, Frame, Rear |
| 51296B | Reinforcement, Differential Bracket, LH |
| 51321 | Gusset, Crossmember, NO.2 RH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51431B | Bracket, Engine Rear Mounting |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51505C | Support Sub-assy, Anchor Arm, RH |
| 51506C | Support Sub-assy, Anchor Arm, LH |
| 51573A | Reinforcement, Suspension Arm Support, NO.1 RH |
| 51574A | Reinforcement, Suspension Arm Support, NO.1 LH |
| 51575A | Reinforcement, Suspension Arm Support, NO.2 RH |
| 51576A | Reinforcement, Suspension Arm Support, NO.2 LH |
| 51631 | Stopper, Front Suspension Rebound, RH |
| 51632 | Stopper, Front Suspension Rebound, LH |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705B | Bracket Sub-assy, Cab Mounting, NO.3 RH |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51707C | Bracket Sub-assy, Cab Mounting, NO.4 RH |
| 51708A | Bracket Sub-assy, Cab Mounting, NO.4 LH |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51755 | Bracket, Body Support, NO.3 RH |
| 51756 | Bracket, Body Support, NO.3 LH |
| 51963A | Hook, Transport, Front RH |
| 51964A | Hook, Transport, Front LH |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
| 77512A | Bracket, Fuel Tank, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
