Toyota Hiace Truck
1995-05 → 1996-10 · chassis LY101,111,151,161,YY101 · catalogue 691160 · Japan
Discontinued model
Data version 1997-03

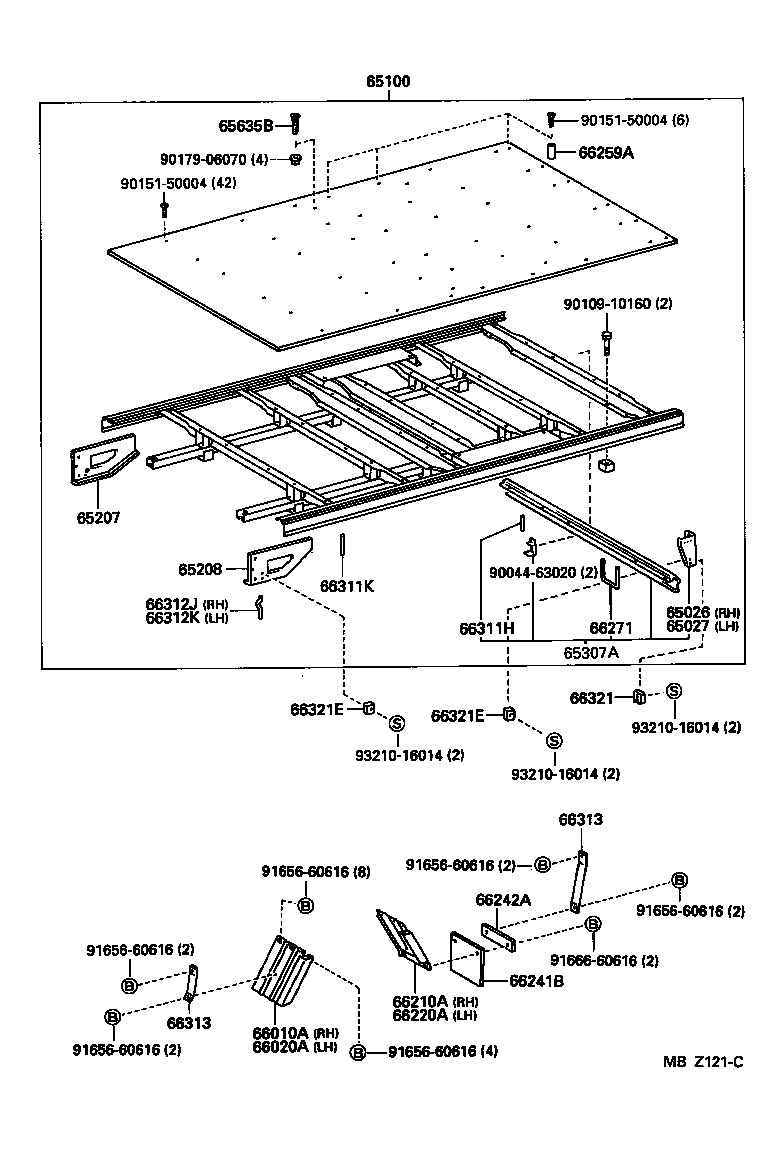

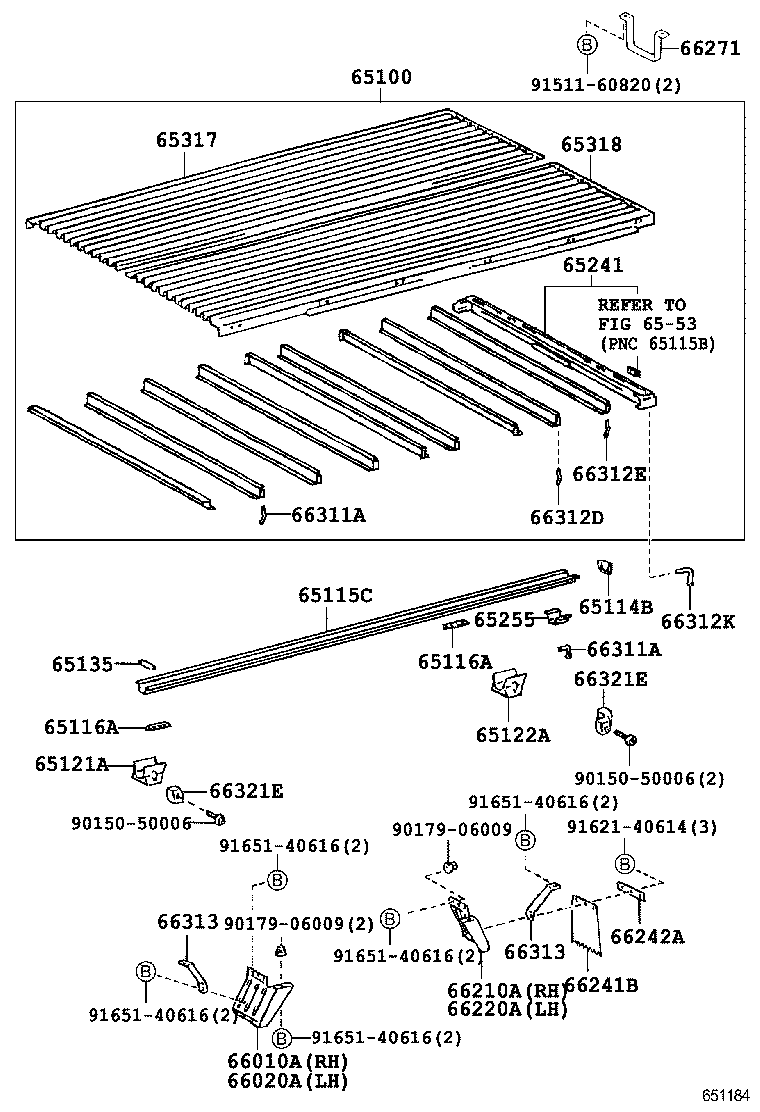

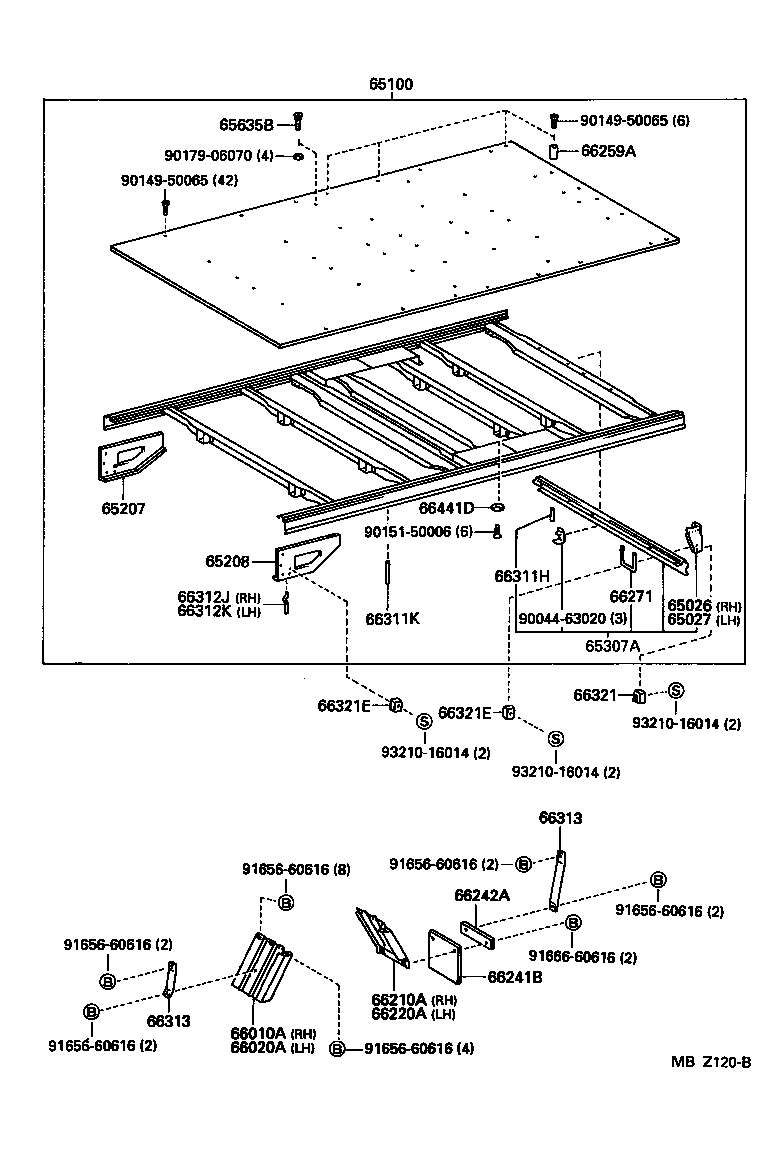

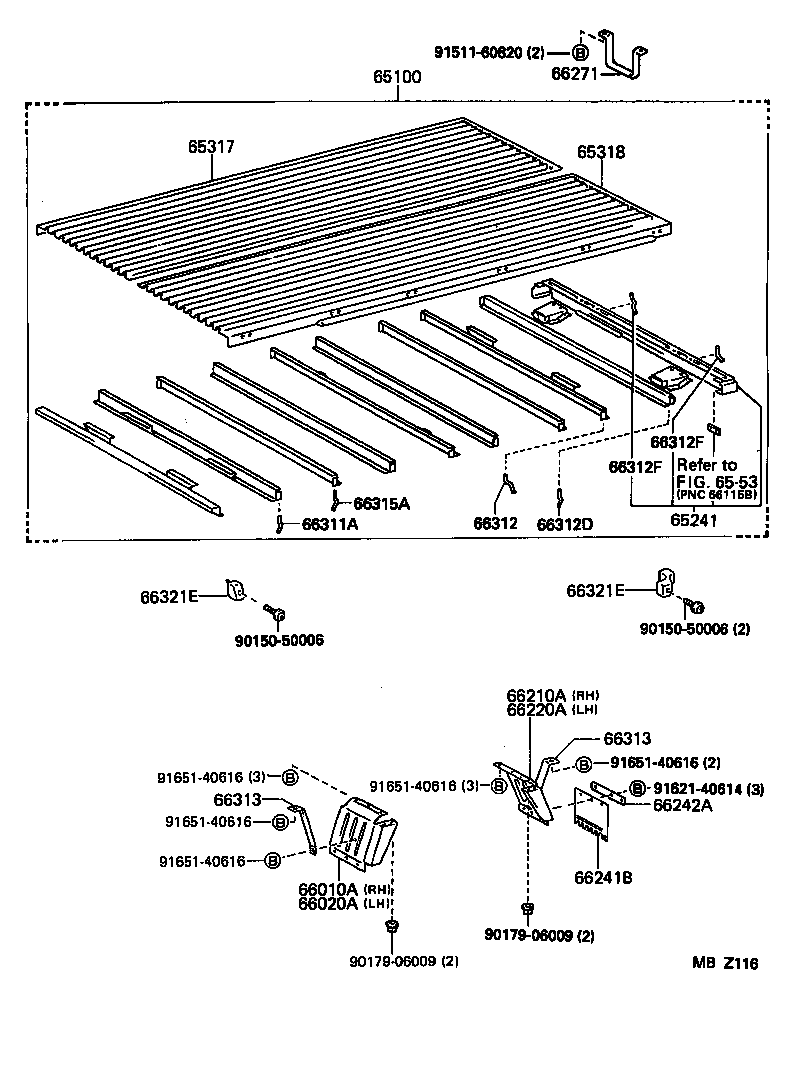

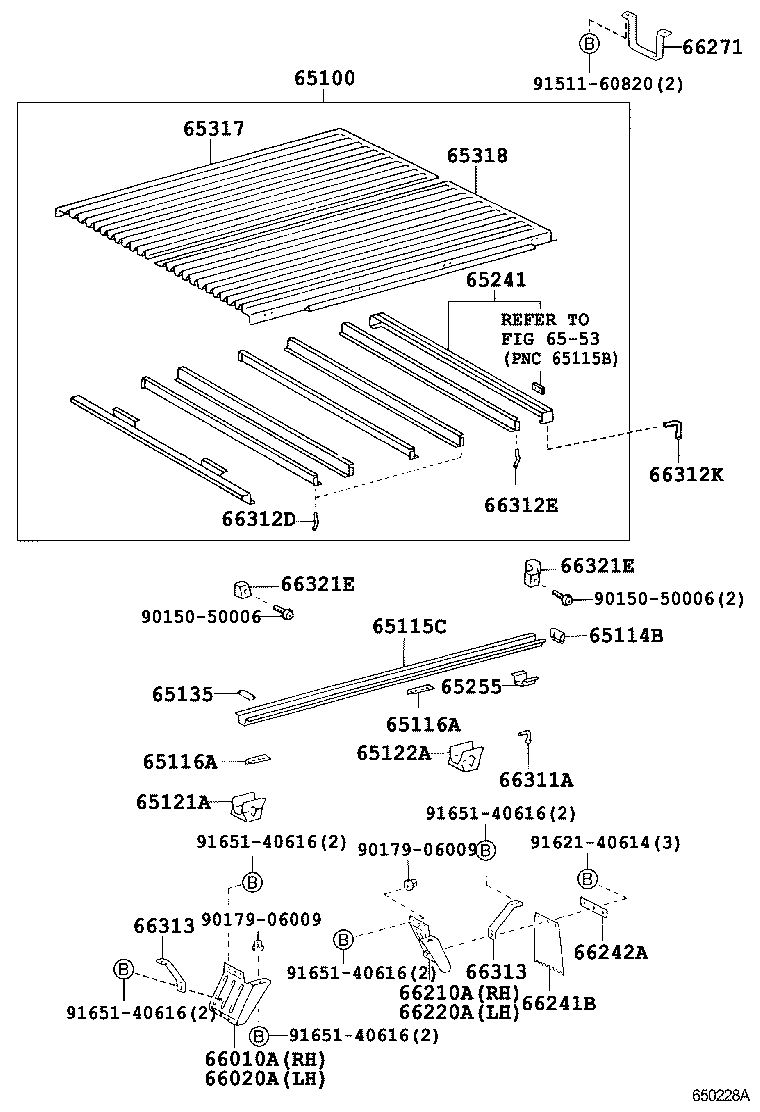

Rear Body Floor & Fender
41 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 64311B | Protector, Fuel Inlet |
| 65026 | Bracket Sub-assy, Gate Rubber Bumper, RH |
| 65027 | Bracket Sub-assy, Gate Rubber Bumper, LH |
| 65100 | Floor Assy, Rear Body |
| 65114B | Cover, Main Sill, Rear |
| 65115C | Sill, Main |
| 65116A | Plate, Main Sill |
| 65121A | Bracket, Main Sill Mounting, NO.1 |
| 65122A | Bracket, Main Sill Mounting, NO.2 |
| 65135 | Patch, Main Sill |
| 65207 | Bracket Sub-assy, Guard Frame, RH |
| 65208 | Bracket Sub-assy, Guard Frame, LH |
| 65241 | Sill, Rear Cross |
| 65255 | Gusset, Main Sill |
| 65307A | Frame Sub-assy, Floor, Rear |
| 65311 | Panel, Floor, Center |
| 65317 | Panel, Floor Side, RH |
| 65318 | Panel, Floor Side, LH |
| 65635B | Bolt, Counter Sunk Head Square Neck |
| 66010A | Fender Assy, Rear NO.2 RH |
| 66020A | Fender Assy, Rear NO.2 LH |
| 66210A | Fender Assy, Rear NO.1 RH |
| 66220A | Fender Assy, Rear NO.1 LH |
| 66241B | Baffle, Rubber |
| 66242A | Plate, Baffle Rubber |
| 66259A | Cover, Rear Body Floor, Rear |
| 66271 | Step, Rear Body |
| 66311A | Hook, Rope, NO.1 |
| 66311H | Hook, Rope |
| 66311K | Hook, Rope |
| 66312 | Hook, Rope, NO.2 |
| 66312D | Hook, Rope, NO.2 |
| 66312E | Hook, Rope, NO.2 |
| 66312F | Hook, Rope, NO.2 |
| 66312J | Hook, Rope, NO.2 |
| 66312K | Hook, Rope, NO.2 |
| 66313 | Support, Rear Fender |
| 66315A | Hook, Rope |
| 66321 | Bumper, Gate Rubber |
| 66321E | Bumper, Gate Rubber |
| 66441D | Shim, Mounting, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
