Toyota Hiace Van,Wagon
1982-12 → 1987-08 · chassis YH5#,6#,71,LH5#,6#,7# · catalogue 711120 · Japan
Discontinued model
Data version 1987-12
Heating & Air Conditioning - Heater Unit & Blower
72 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|
| 87104 | Motor Sub-assy, Heater Blower |
| 87104R | Motor Sub-assy, Rear Heater Blower |
| 87105 | Fan Sub-assy, Heater Blower |
| 87105R | Fan Sub-assy, Rear Heater Blower |
| 87107 | Unit Sub-assy, Heater Radiator |
| 87107R | Unit Sub-assy, Rear Heater |

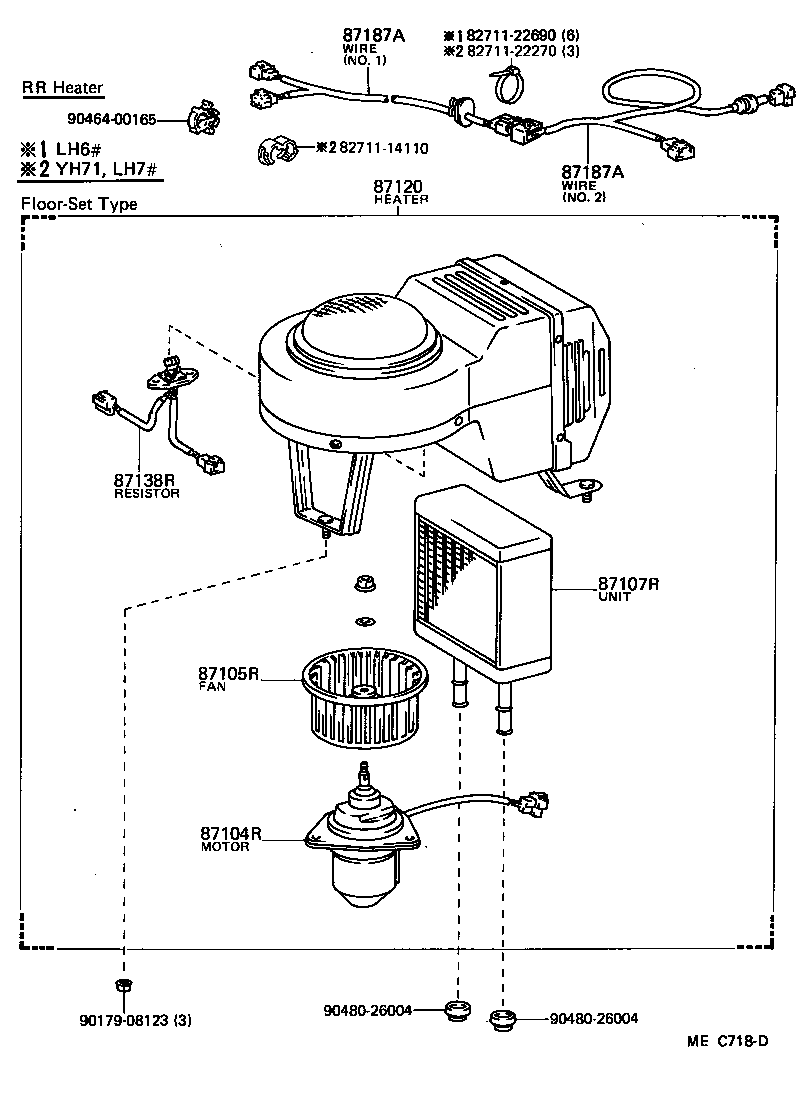

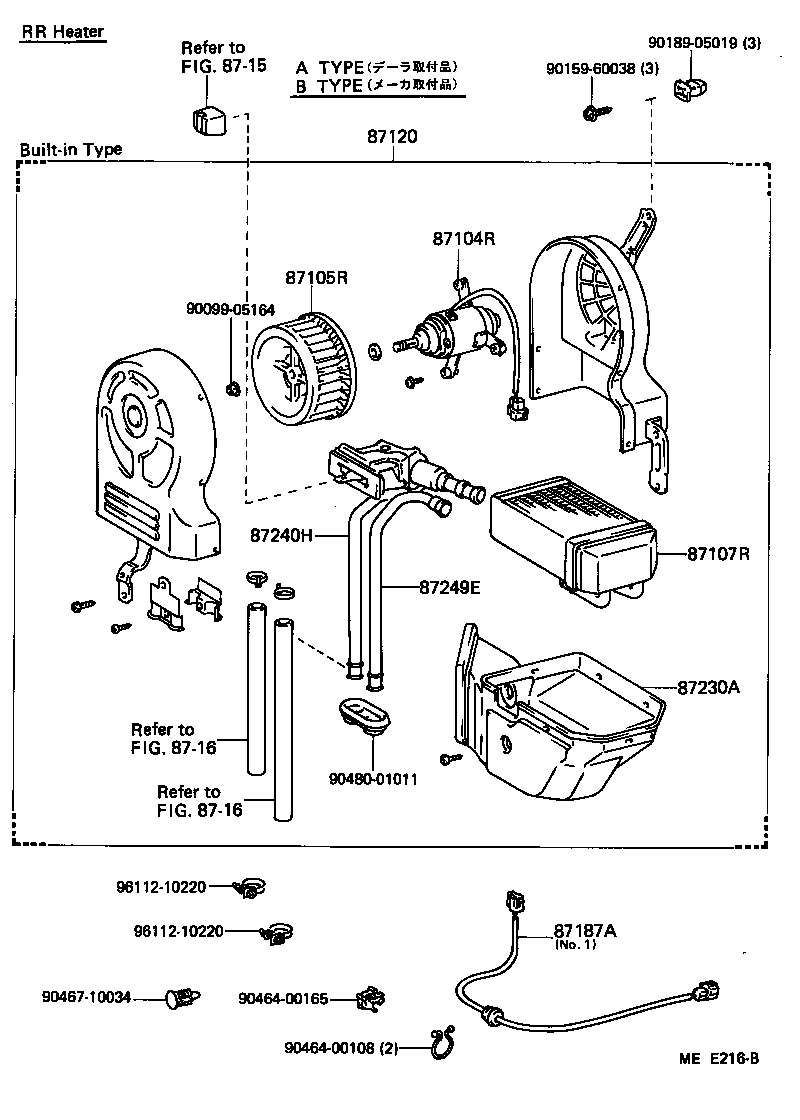

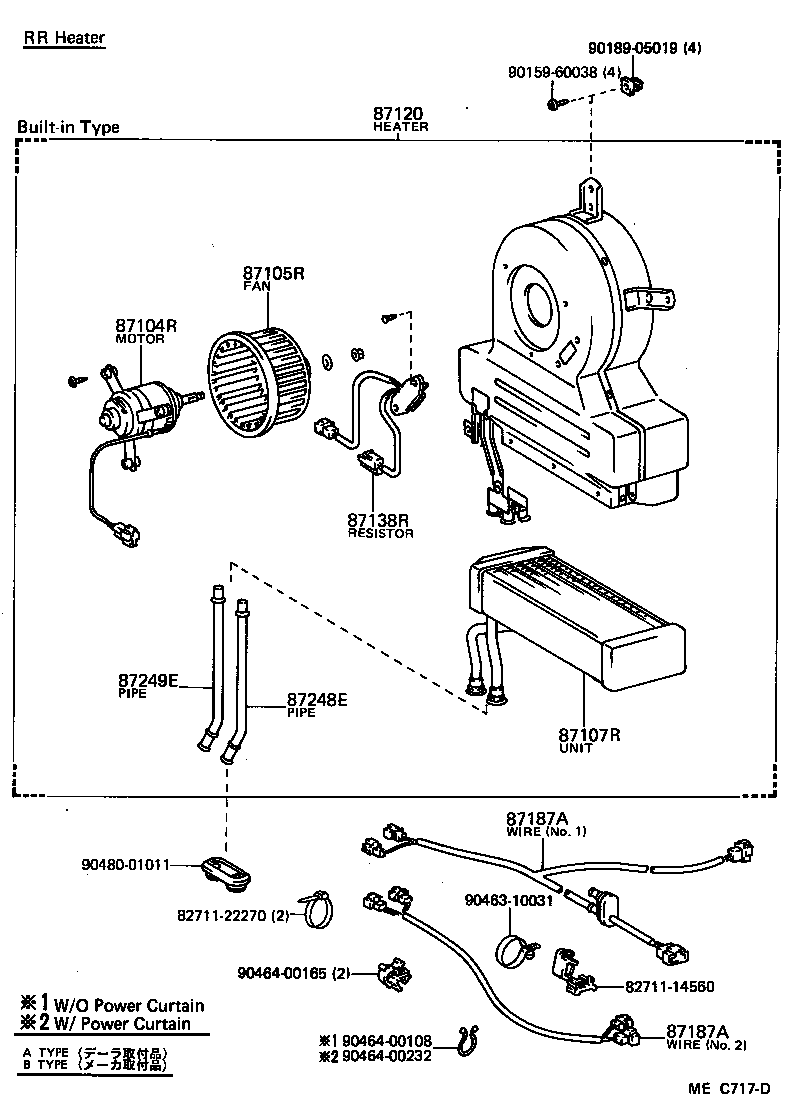

| 87120 | Heater Assy, Rear |

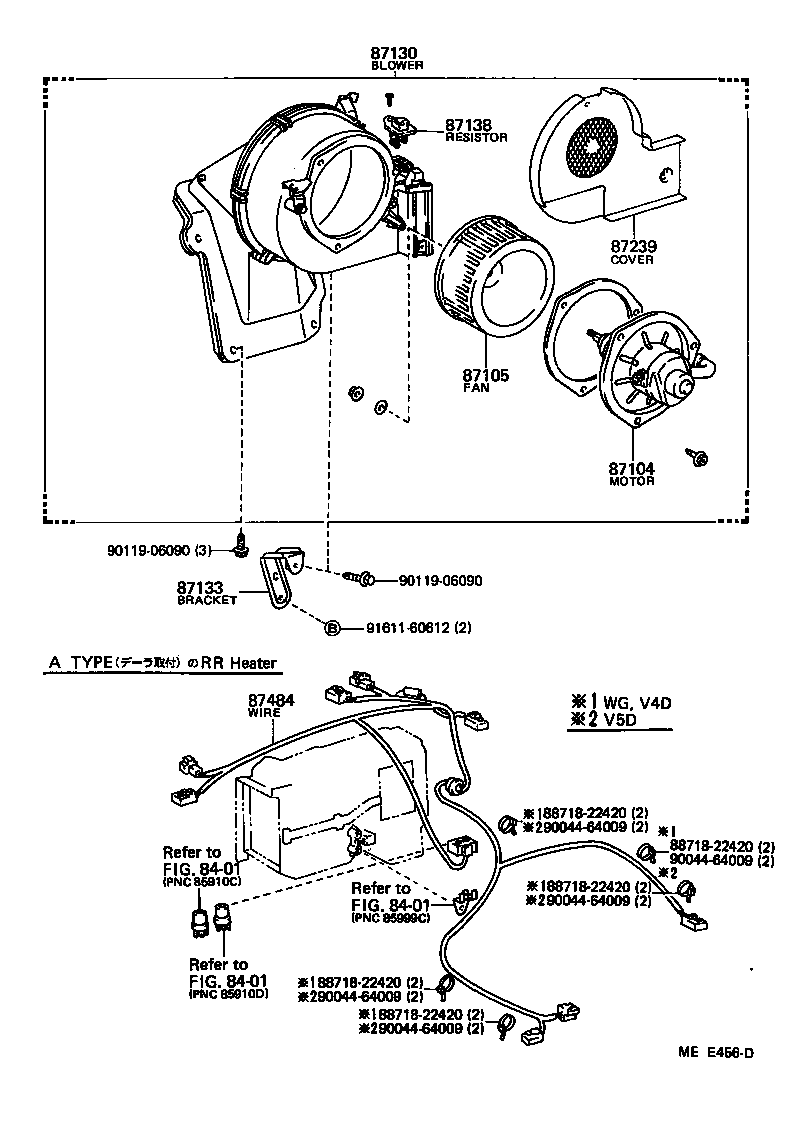

| 87130 | Blower Assy, Heater, Front |
| 87133 | Bracket, Blower |
| 87138 | Resistor, Heater Blower |
| 87138R | Resistor, Rear Heater Blower |
| 87150 | Radiator Assy, Heater |
| 87174A | Guide, Air Heater |
| 87187A | Wire, Blower Motor Lead |
| 87211E | Duct, Air |
| 87230A | Duct Assy, Heater Air |
| 87239 | Cover, Heater Inlet Hole |
| 87240H | Valve Assy, Water Unit |
| 87248E | Pipe, Heater Water Inlet, E |
| 87249E | Pipe, Heater Water Outlet, E (FOR HEATER UNIT) |
| 87301 | Chamber Sub-assy |
| 87304 | Exchanger, Heater Combustion Heat |

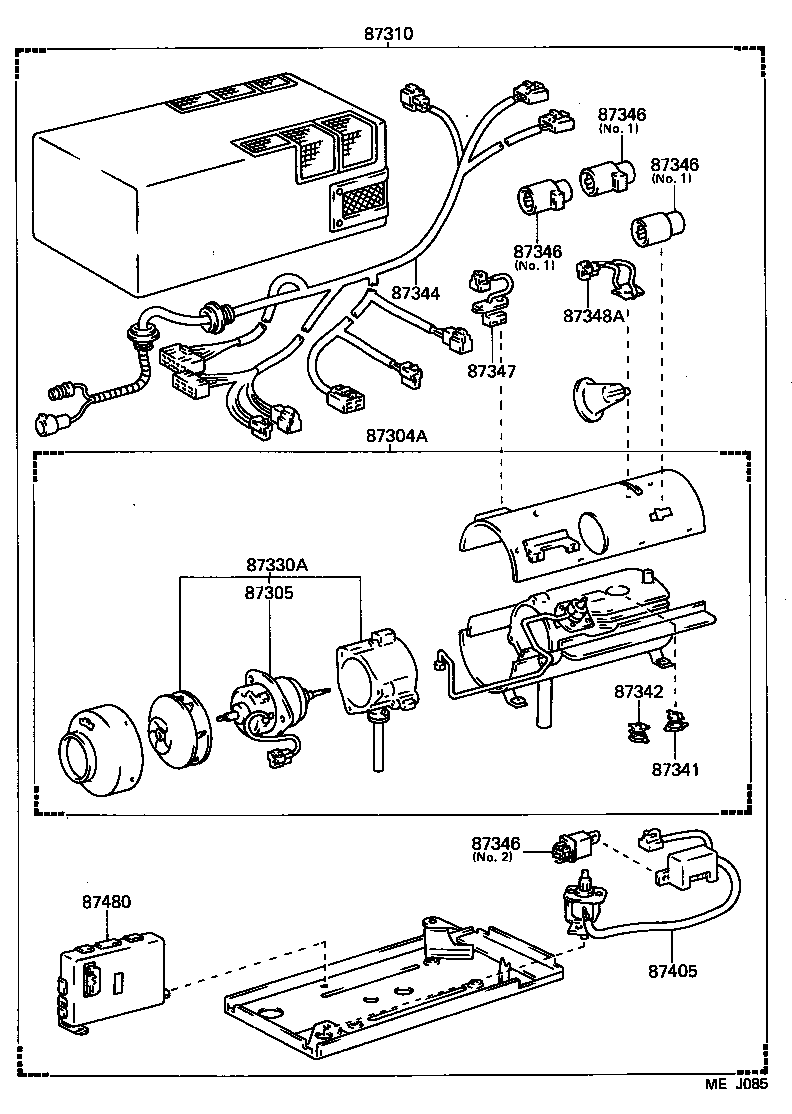

| 87304A | Heater Assy (FOR COMBUSTION HEATER) |
| 87305 | Motor Assy, Combustion Heater |

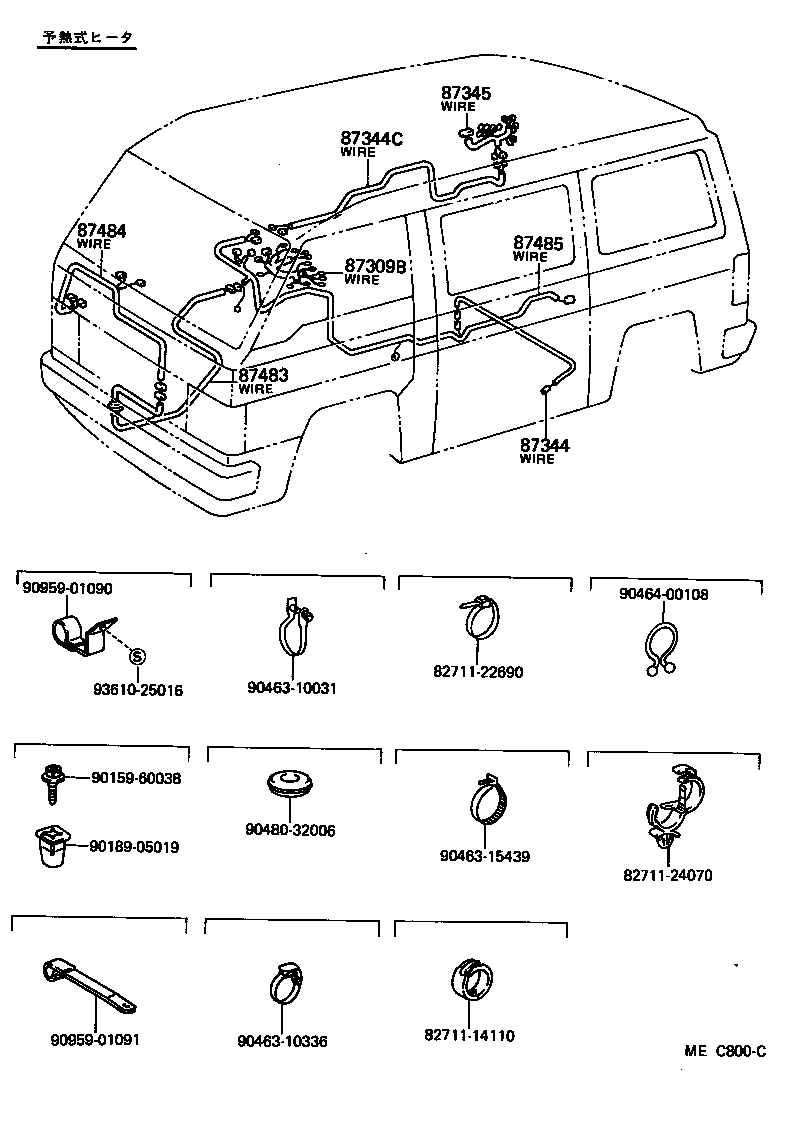

| 87309B | Wire, Heater |

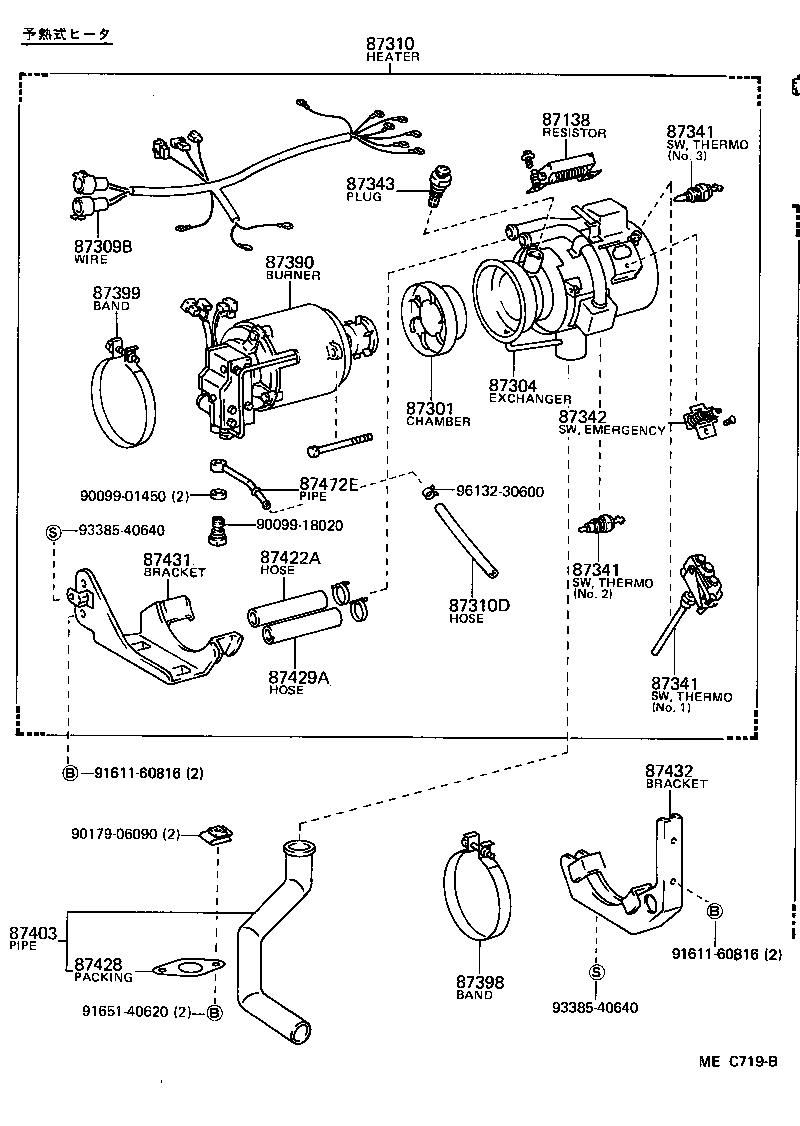

| 87310 | Heater Assy, Combustion |
| 87310A | Hose, Heater Fuel, NO.1 |
| 87310B | Hose, Heater Fuel, NO.2 |
| 87310C | Hose, Heater Fuel, NO.3 |
| 87310D | Hose, Heater Fuel, NO.4 |
| 87330A | Blower & Motor Assy, Combustion Heater |
| 87341 | Switch, Thermostatic Combustion Heater |
| 87342 | Switch Emergency, Combustion Heater |
| 87343 | Plug, Combustion Heater Glow |
| 87344 | Wiring, Combustion Heater, NO.1 |
| 87344C | Wire, Heater |
| 87345 | Wire, Heater |
| 87346 | Relay, Combustion Heater |
| 87347 | Resistor Sub-assy, Combustion Heater |
| 87348A | Fuse |
| 87377 | Pipe, Combustion Heater Fuel |
| 87378 | Pipe Sub-assy (FOR COMBUSTION HEATER) |
| 87390 | Burner Assy, Combustion Heater |
| 87398 | Band Assy (FOR COMBUSTION HEATER) |
| 87399 | Band Assy (FOR COMBUSTION HEATER) |
| 87403 | Pipe Sub-assy, Exhaust |
| 87405 | Pump Assy, W/Amplifier |
| 87421 | Pipe, Combustion Heater Inlet |
| 87422A | Hose, Combustion Heater Inlet |
| 87428 | Packing (FOR COMBUSTION HEATER) |
| 87429A | Hose, Combustion Heater Outlet |
| 87431 | Bracket, Combustion Heater, NO.1 |
| 87432 | Bracket, Combustion Heater, NO.2 |

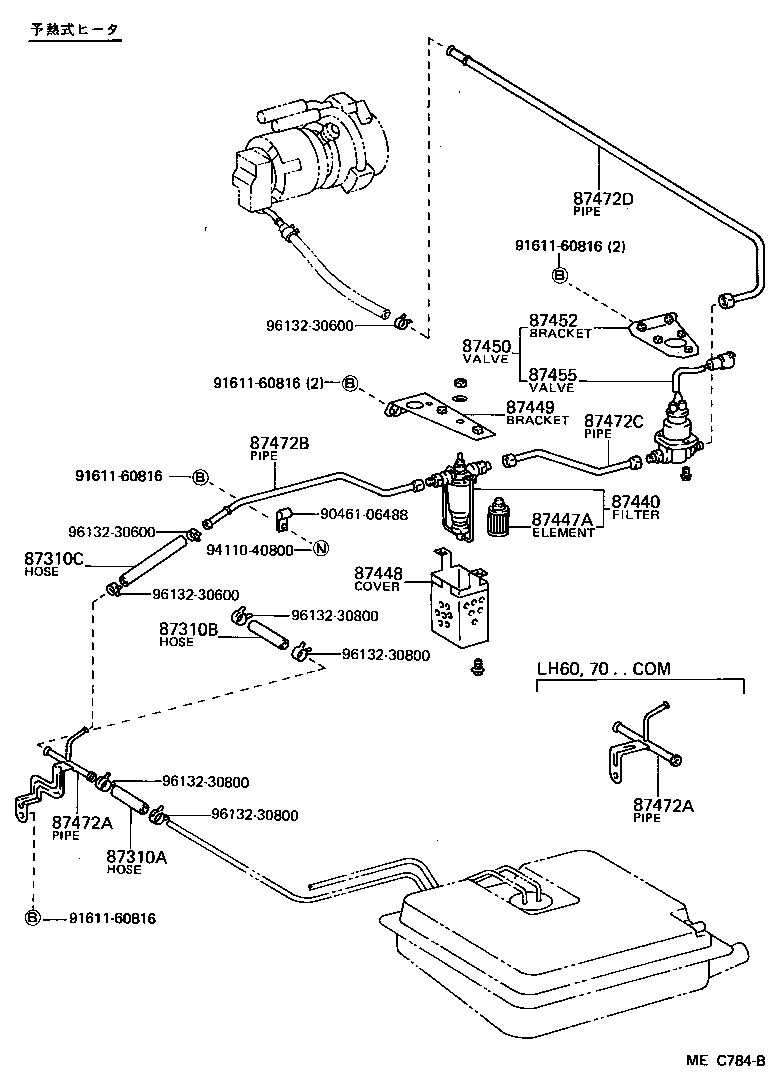

| 87440 | Filter Assy, Fuel (FOR COMBUSTION HEATER) |
| 87447A | Element, Fuel Filter |
| 87448 | Cover, Fuel Filter |
| 87449 | Bracket, Fuel Filter |
| 87450 | Valve Sub-assy, Heater Fuel Magnet, W/Filter |
| 87452 | Bracket, Fuel Magnet Valve |
| 87455 | Valve, Fuel Magnet |
| 87471 | Joint, Combustion Heater Fuel |
| 87472A | Pipe, Heater Fuel, NO.1 |
| 87472B | Pipe, Heater Fuel, NO.2 |
| 87472C | Pipe, Heater Fuel, NO.3 |
| 87472D | Pipe, Heater Fuel, NO.4 |
| 87472E | Pipe, Heater Fuel, NO.5 |
| 87477 | Cover, Combustion Heater |
| 87480 | Amplifier Assy, Heater Control (FOR COMBUSTION HEATER) |
| 87483 | Wire, Heater |
| 87484 | Wire, Heater |
| 87485 | Wire, Heater (FOR COMBUSTION TYPE) |
| 87493A | Plate, Combustion Heater |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
