Toyota Hiace/Regiusace
1989-08 → 2005-01 · chassis KZH1##,LH1##,RZH1##,TRH1## · catalogue 711140 · Japan
Discontinued model
Data version 2005-07
Clutch Pedal & Flexible Hose
27 part groups · 12 illustrations

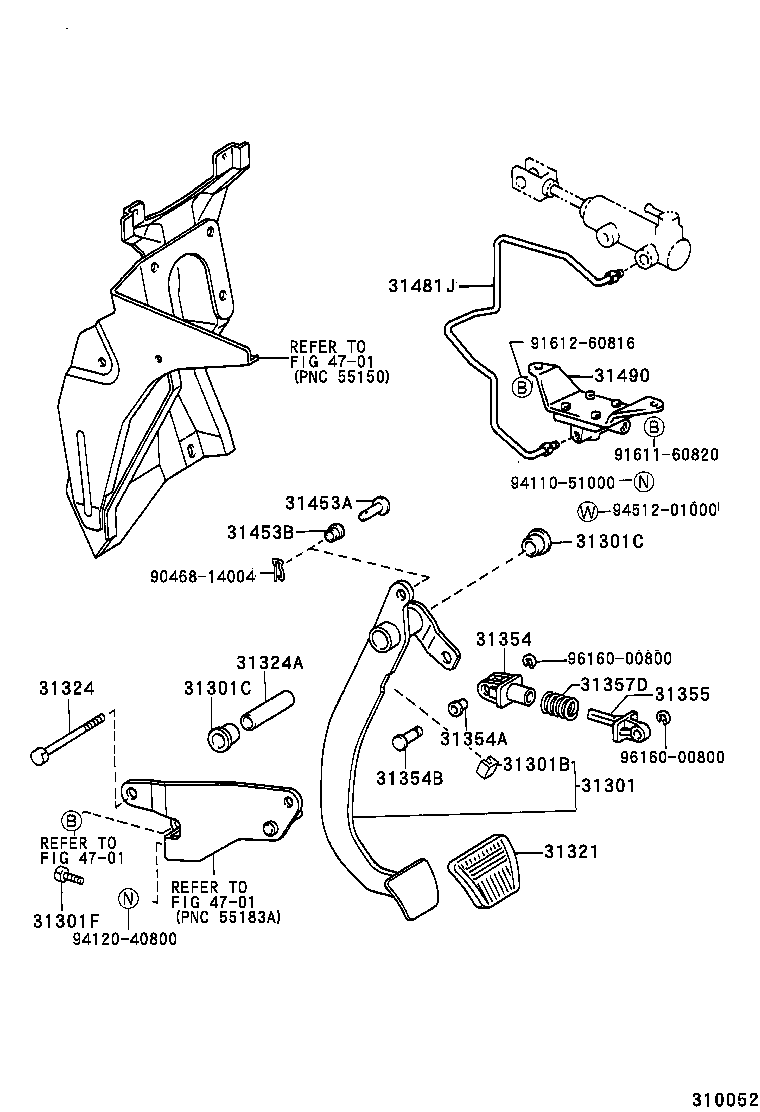

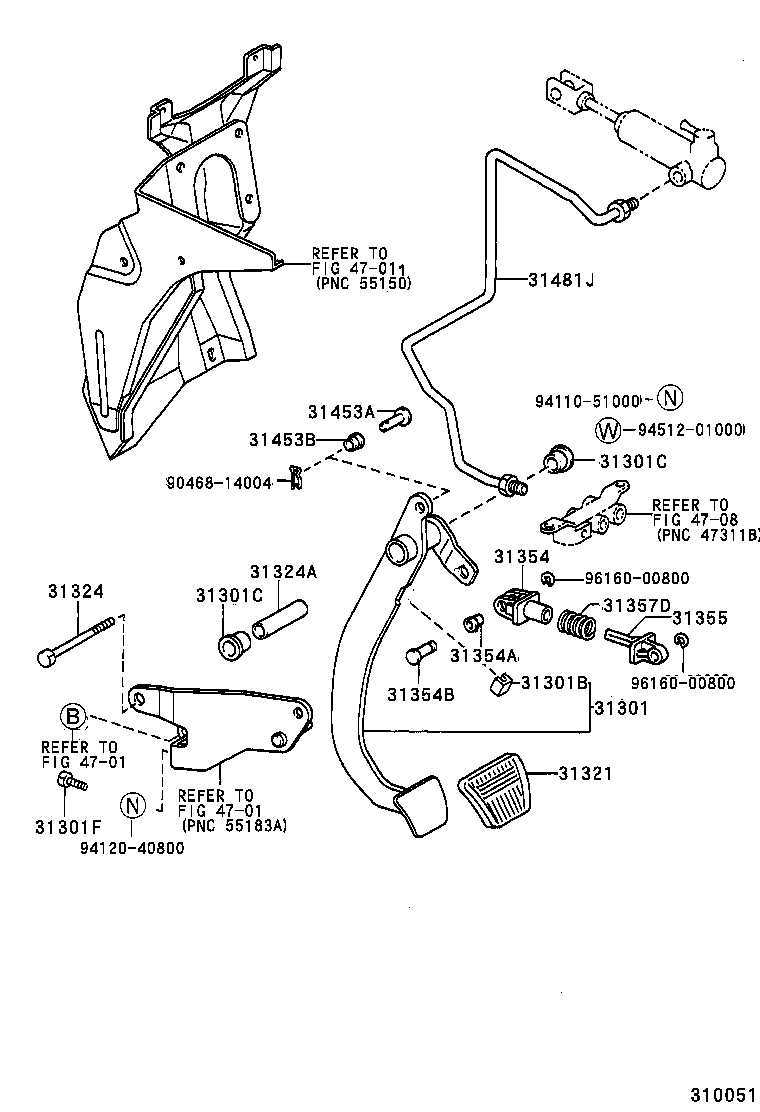

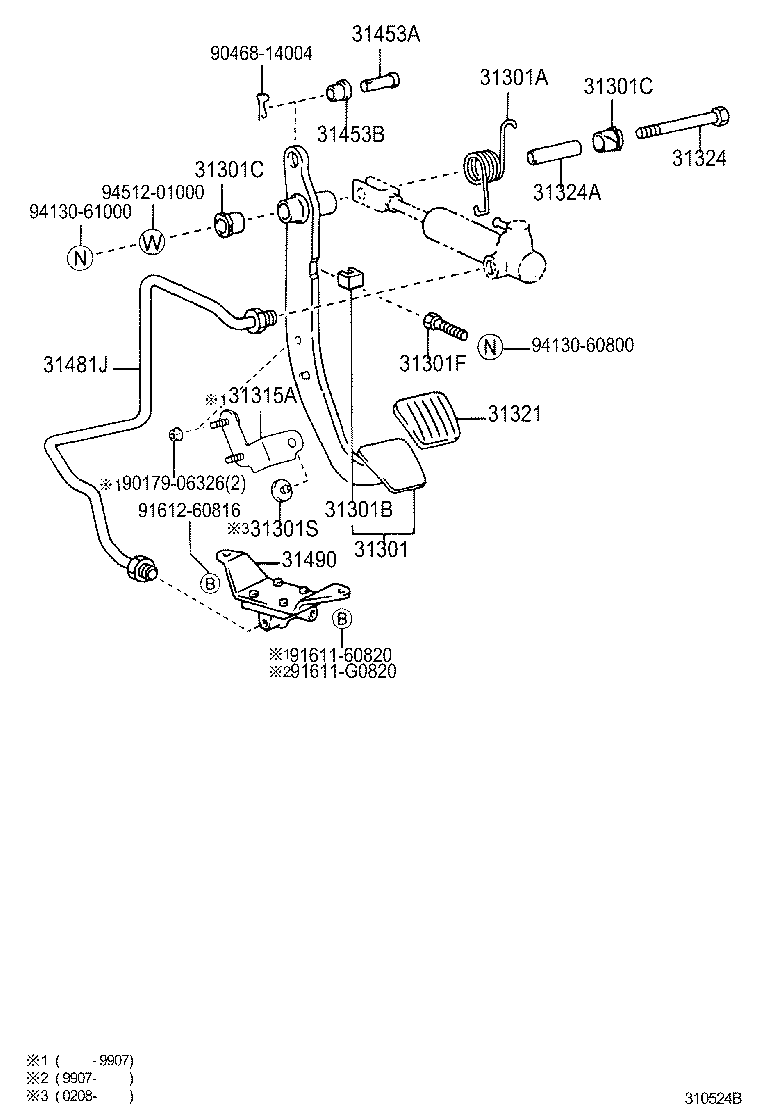

Illustrations
Part groups
| PNC | Description |
|---|---|
| 31301 | Pedal Sub-assy, Clutch |
| 31301A | Spring(FOR CLUTCH PEDAL) |
| 31301B | Cushion, NO.1(FOR CLUTCH PEDAL) |
| 31301C | Bush(FOR CLUTCH PEDAL) |
| 31301F | Bolt(FOR CLUTCH PEDAL STOPPER) |
| 31301S | Cushion, NO.2(FOR CLUTCH PEDAL) |
| 31315A | Bracket, Pedal Bumper |
| 31321 | Pad, Clutch Pedal |
| 31324 | Shaft, Clutch Pedal |
| 31324A | Collar, Clutch Pedal Shaft |
| 31349 | Insulator, Clutch Cable Heat |
| 31354 | Seat, Clutch Pedal Spring, Upper |
| 31354A | Bush(FOR CLUTCH PEDAL SPRING SEAT UPPER) |
| 31354B | Pin, W/Hole(FOR CLUTCH PEDAL SPRING SEAT UPPER) |
| 31355 | Seat, Clutch Pedal Spring, Lower |
| 31357D | Spring, Compression(FOR OVER CENTER ADJUSTING ROD) |
| 31406 | Bracket Sub-assy, Flexible Hose |
| 31453A | Pin, W/Hole(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS) |
| 31453B | Bush(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS) |
| 31481A | Hose, Clutch, NO.1 |
| 31481J | Tube, Clutch Master Cylinder TO 2 Way |
| 31482 | Tube, Clutch Release Cylinder TO Flexible Hose |
| 31484A | Bracket, Flexible Hose, NO.1(FOR CLUTCH) |
| 31484C | Bracket, Clutch Tube, NO.1 |
| 31485 | Bracket, Flexible Hose, NO.2(FOR CLUTCH) |
| 31489 | Tube, Tube Connector TO Flexible Hose |
| 31490 | Accumulator Assy, Clutch |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
